E3D/Titan direct drive cho X5SA Pro

Tui phải nhanh chóng độ cái X5SA của tui thành dạng direct drive. Cái này xài: • Đầu đúc E3D (1.75 direct drive hoặc universal). • Bộ extruder Titan • Motor stepper loại pancake (https://www.omc-stepperonline.com/nema-17-stepper-motor/nema-17-bipolar-1-8deg-13ncm-18-4oz-in-0-7a-2-9v-42x42x25mm-4-wires.html) • 3 cái đai ốc vuông m3 (ví dụ, như của Prusa) • Vài cái đai ốc và bu lông m3 bình thường

Bắt cái carriage lên cái plate kim loại có sẵn bằng một cặp bu lông M3 với đai ốc nyloc, và một cặp bu lông ngắn hơn (khoảng 8mm) gắn vào mấy lỗ của đầu đúc cũ.

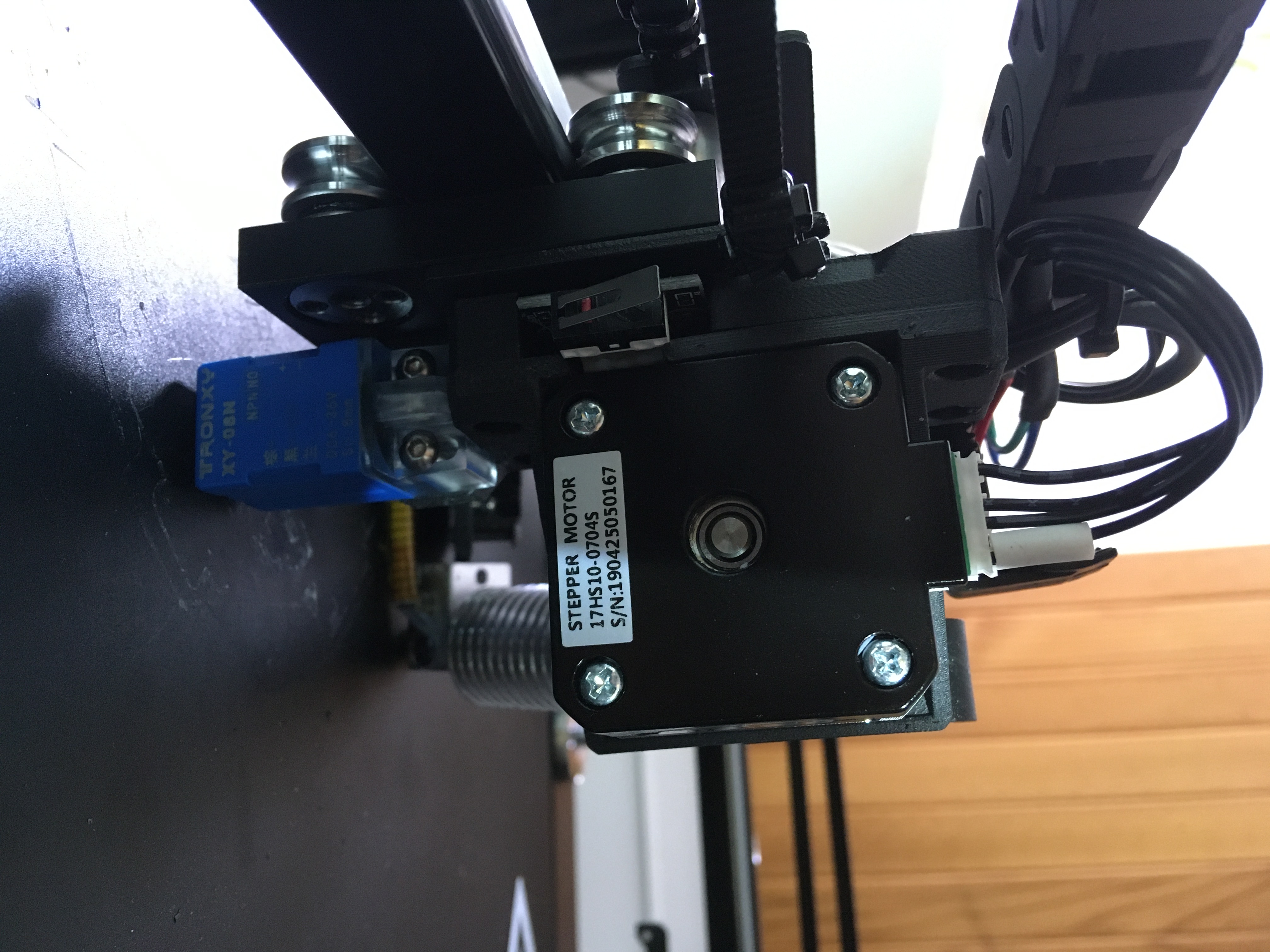

Luồn dây cho công tắc hành trình trục X và cảm biến cân chỉnh qua cái rãnh dây cáp rồi lắp cái motor carriage và Titan lên trên.

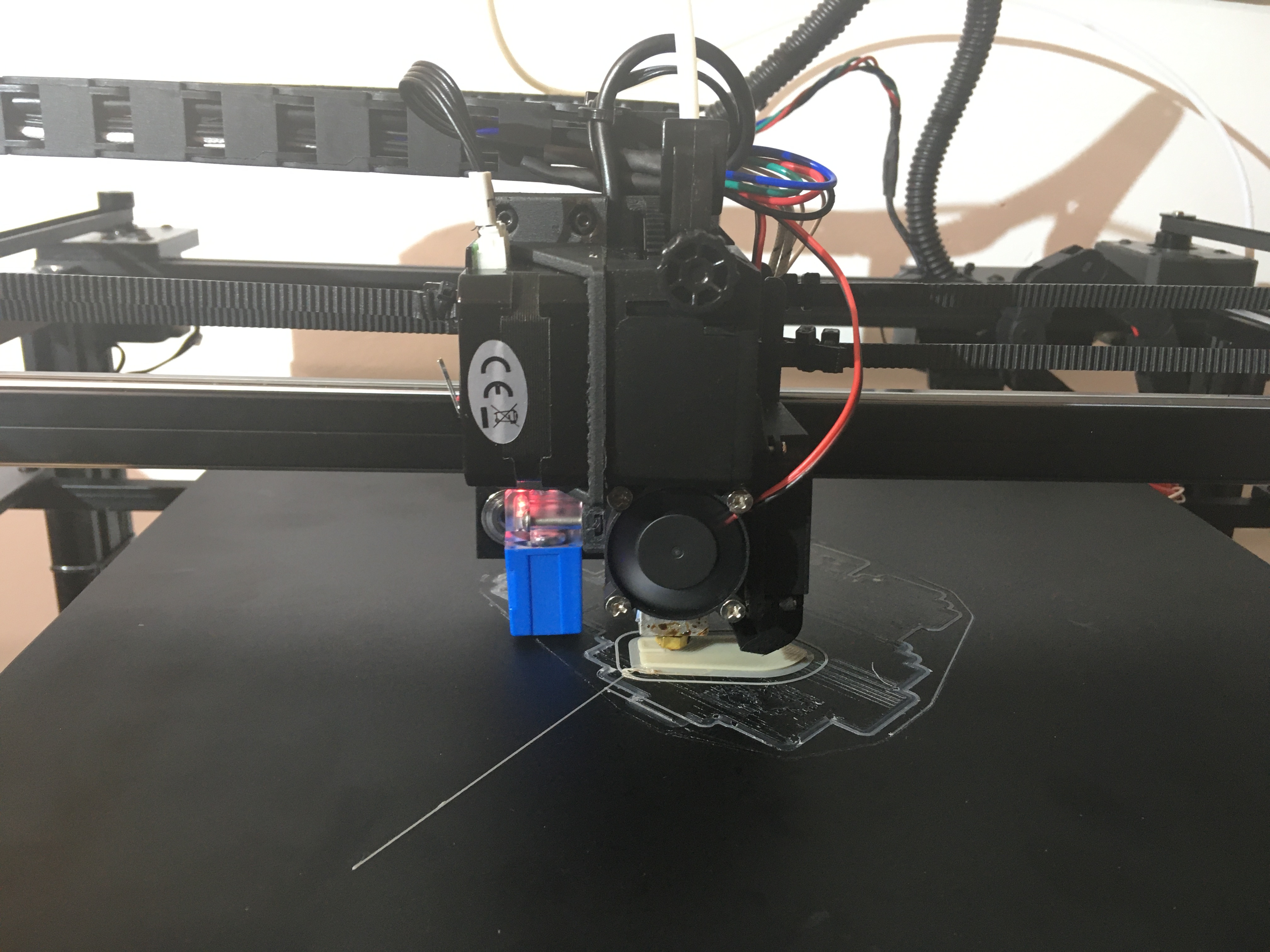

Trục X không đổi, nhưng cái đầu phun sẽ cách xa hơn khoảng 18mm so với cái Mk8 cũ. Tui có kèm theo cái cần gạt công tắc hành trình trục Y để bù lại khoảng cách đó, nhưng nhớ để ý chỗ trống ở phía sau máy nha.

Có cái plate quạt sẽ xài quạt hướng trục có sẵn, nhưng mà chỉnh lại cho mấy loại quạt khác cũng dễ thôi.

Ngoài ra còn có bộ adapter để gắn cảm biến filament lên V-slot, và một cái motor mount được chỉnh sửa cho trục Y để nâng cái motor đó lên chút.

Tui xài bộ gia nhiệt và cảm biến nhiệt của đầu phun Mk8 vì tui có xài bản V6 cũ. Nếu bạn xài cảm biến nhiệt của E3D thì có thể phải chỉnh firmware lại đó.

Hướng dẫn in

In với support từ buildplate cho các lỗ đai ốc.
