Gridfinity Refined - Đế Gắn Vít

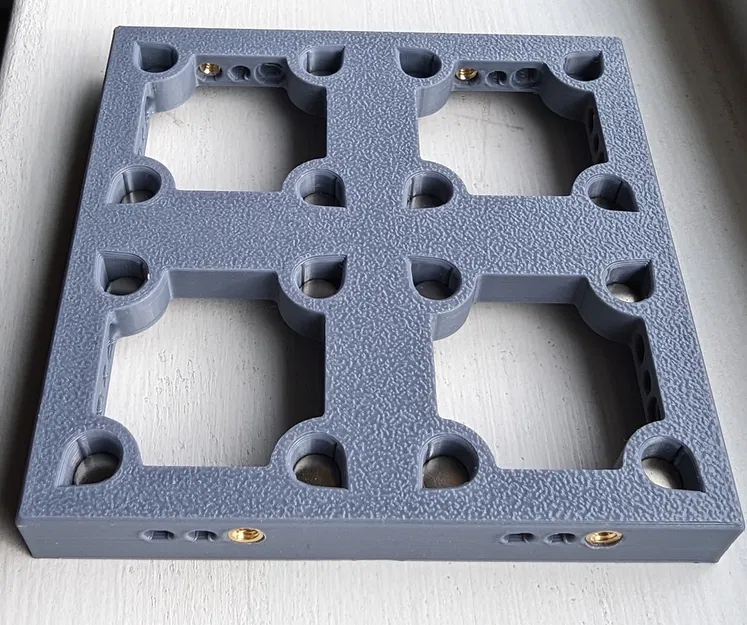

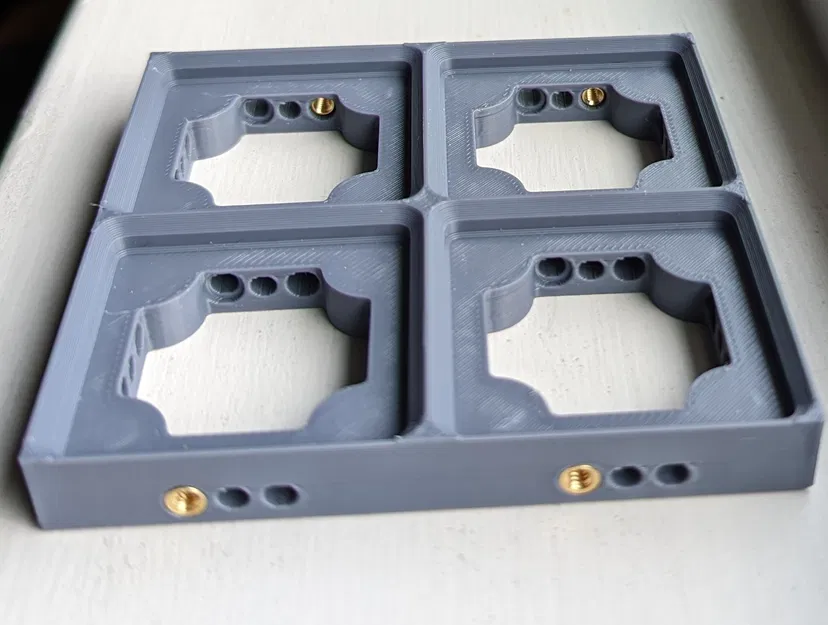

Sử dụng nam châm gắn khít tuyệt vời từ đế Gridfinity Refined của Grizzie17 và khía cạnh gắn bằng vít của đế Gridfinity Screw Together của Kyle Warren. Mô hình gắn bằng vít chắc chắn hơn đáng kể do kích thước bổ sung cần thiết cho các lỗ vít/chèn. Điều này có tác dụng phụ hay là làm nam châm trên đế được nâng lên để gắn chắc chắn.

(Hướng dẫn lắp nam châm cập nhật:)

Lỗ nam châm sâu hơn do có các lỗ vít ở các cạnh, nhưng điều này giúp việc lắp đặt nam châm trở nên đơn giản bằng cách sử dụng lỗ làm dẫn hướng. Đường kính lỗ nam châm đã được giảm để phù hợp với nam châm tôi đang sử dụng, từ 6,2 mm xuống 5,95 mm, tạo ra lỗ nhỏ hơn một chút và vừa khít hơn cho nam châm 6mm. Tôi đã tạo hai bộ gá từ một khay 5x1x0, chỉ in các bộ phận của khay nhô vào lưới và một mặt phẳng trên cùng. Tất cả nam châm nên được lắp đặt và theo đúng hướng cho các lưới hiện có (hoặc nhất quán với N hướng lên; hướng S hướng lên nên được sử dụng nếu khớp với các lưới hiện có theo hướng đó; hướng nào cũng giống nhau về chức năng. Bộ gá thứ hai chủ yếu được sử dụng để giữ lưới phẳng trong quá trình lắp đặt.

Thả nam châm dọc theo trục dài của mỗi giọt nam châm được hỗ trợ bởi bộ gá, điều này sẽ kéo nam châm về một bên. (Không cố gắng ấn nam châm vào; nam châm trên bộ gá sẽ dễ dàng kéo nó xuống, ngay cả trong các lỗ được in với kích thước nhỏ hơn. Nam châm có thể lật ngang và nằm trên lỗ; tốt hơn là thả nam châm lại. Tôi đã sử dụng một cú gõ nhẹ bằng búa vào T27 trên vài hàng đầu tiên trước khi khám phá ra kỹ thuật thả vào; nó sẽ định vị nam châm, nhưng một vài cái đã bị vỡ trong quá trình đó).

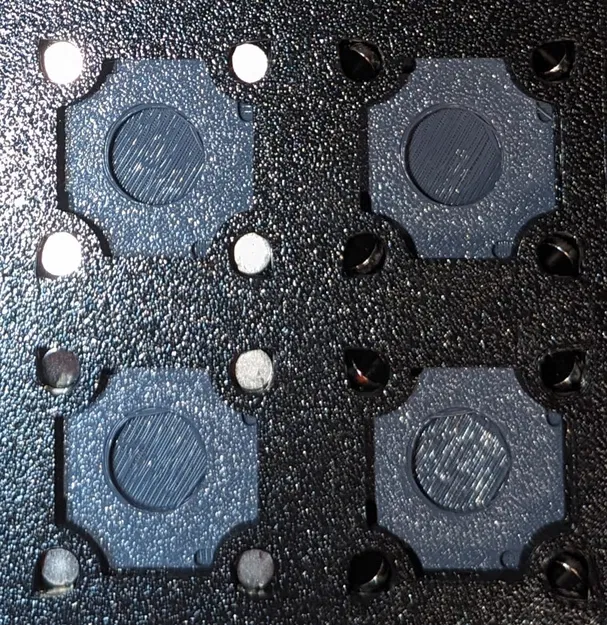

Độ nghiêng của nam châm cho thấy hướng đặt đúng; sử dụng tua vít Tork, cụ thể là T27, và ấn phần cao xuống để đặt hoàn toàn; một số lỗ khó có thể cần gõ nhẹ bằng búa nhỏ. Xem hình ảnh của lưới màu đen - các nam châm ở cột bên phải đã được thả sẵn sàng để đặt, và các nam châm ở cột bên trái đã được đặt.

(Hướng dẫn lắp nam châm cũ: Tôi đã sử dụng một bộ gá tiêu chuẩn và ấn nam châm vào phần vát, điều này dễ dàng định vị chúng, và sau khi tháo bộ gá và nam châm đã được đặt vào lỗ), tôi đẩy chúng lên trên cùng bằng trình điều khiển Torx, cụ thể là T27, với đầu rộng để đẩy đều mà không xoay. Tôi mất khoảng 2 phút để lắp đầy một đế 5x5.)

Thật không may, tôi không thể giữ được chốt vặn ngón cái như thiết kế gốc của Gridfinity Refined. Tôi đã thử một vài thiết kế để giữ cả hai nhưng cuối cùng đã bỏ cuộc vì tôi không có kế hoạch sử dụng chốt vặn ngón cái cho dự án hiện tại của mình. Nó giống với Gridfinity Refined Minimal hơn, nhưng có thêm độ chắc chắn cho các vít gắn.
