Chỉnh sửa điều chỉnh phơi sáng thủ công cho máy quay phim Fujica P300 Single-8
Bản mod cho máy quay phim Fujica P300 Single-8 đời đầu những năm 1970, khắc phục sự cố hỏng LDR bằng cách thay thế bằng biến trở, cho phép điều khiển phơi sáng thủ công và sử dụng pin hiện đại.
Mô tả

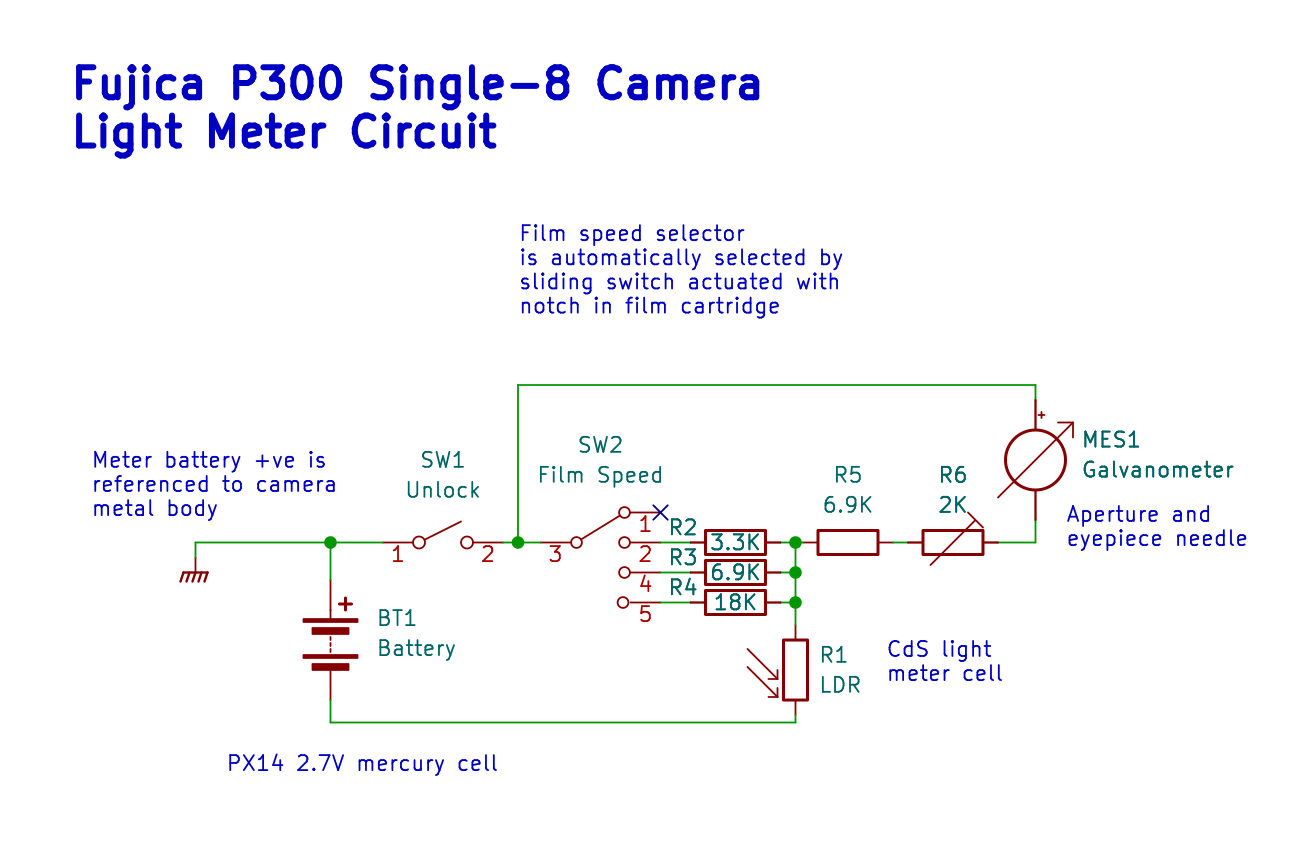

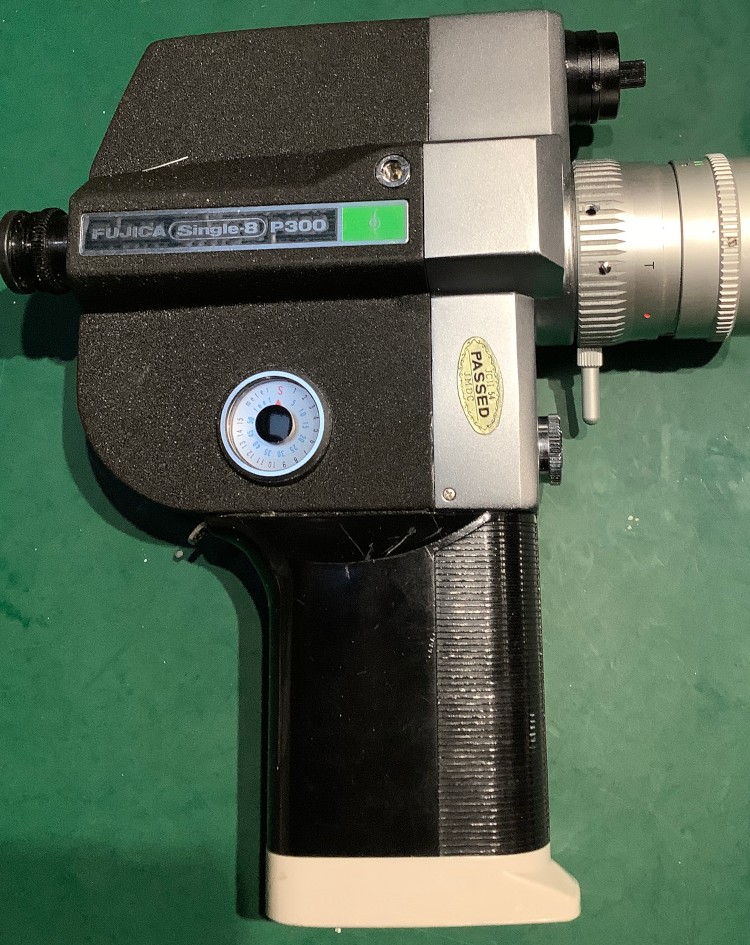

Chiếc máy quay phim Fujica P300 Single-8 đời cuối những năm 1960/đầu những năm 1970 có hệ thống phơi sáng hoàn toàn tự động dựa vào một điện trở quang (LDR). Nó không có tùy chọn điều chỉnh thủ công, đây là vấn đề đối với chiếc máy của tôi vì LDR đã bị hỏng. Máy quay phim thì vẫn còn trong tình trạng rất tốt, và tôi muốn có thể quay được một ít phim.
Sau một vài thử nghiệm, tôi nhận ra mình có thể điều khiển máy quay phim hoàn toàn bằng tay bằng cách thay thế LDR bằng một biến trở.

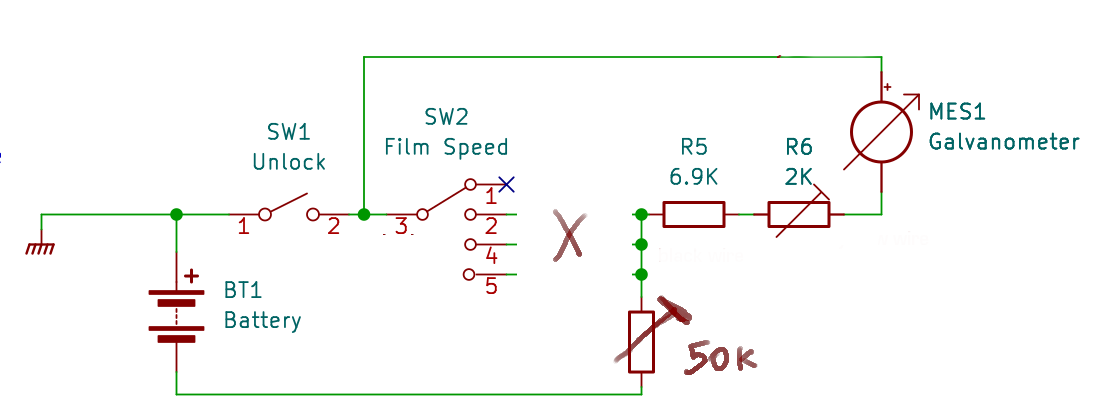

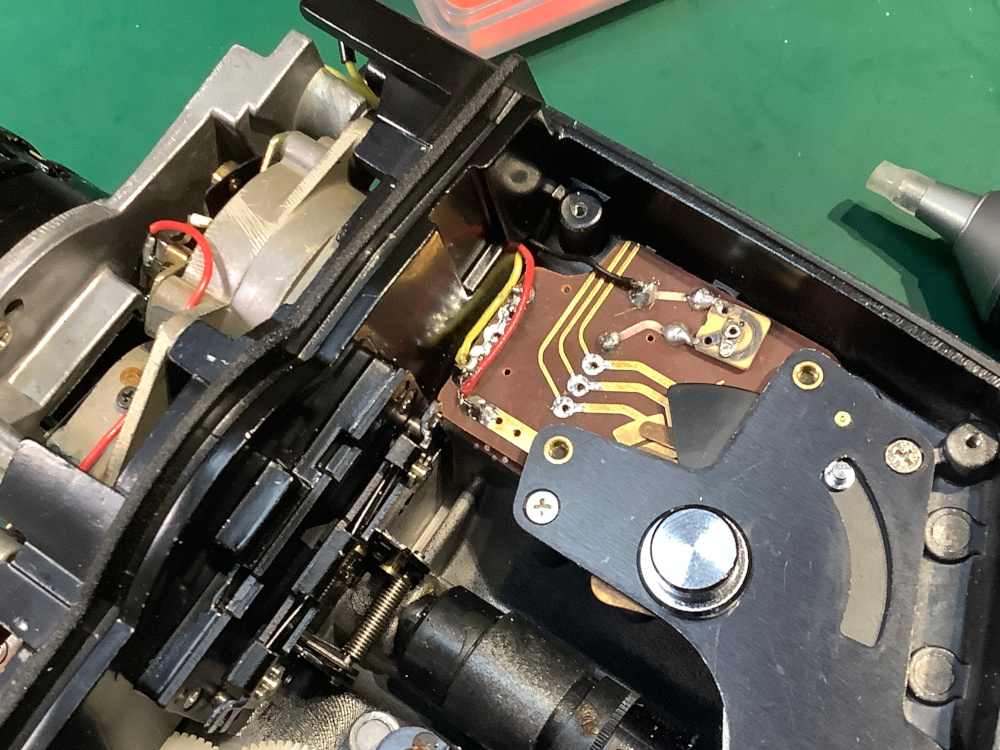

Một biến trở 9mm 50K nhỏ với trục nhựa dài (như cái này) vừa vặn vào vị trí của LDR. Một số điện trở cần được gỡ bỏ khỏi mạch đo sáng. Khẩu độ có thể được điều chỉnh khi bạn đưa máy lên mắt. Máy vẫn cần cấp nguồn để khẩu độ hoạt động, nhưng không nhất thiết phải là nguồn 2.7V chính xác từ pin PX14, vì vậy 2x 1.5V hiện đại cũng dùng được.

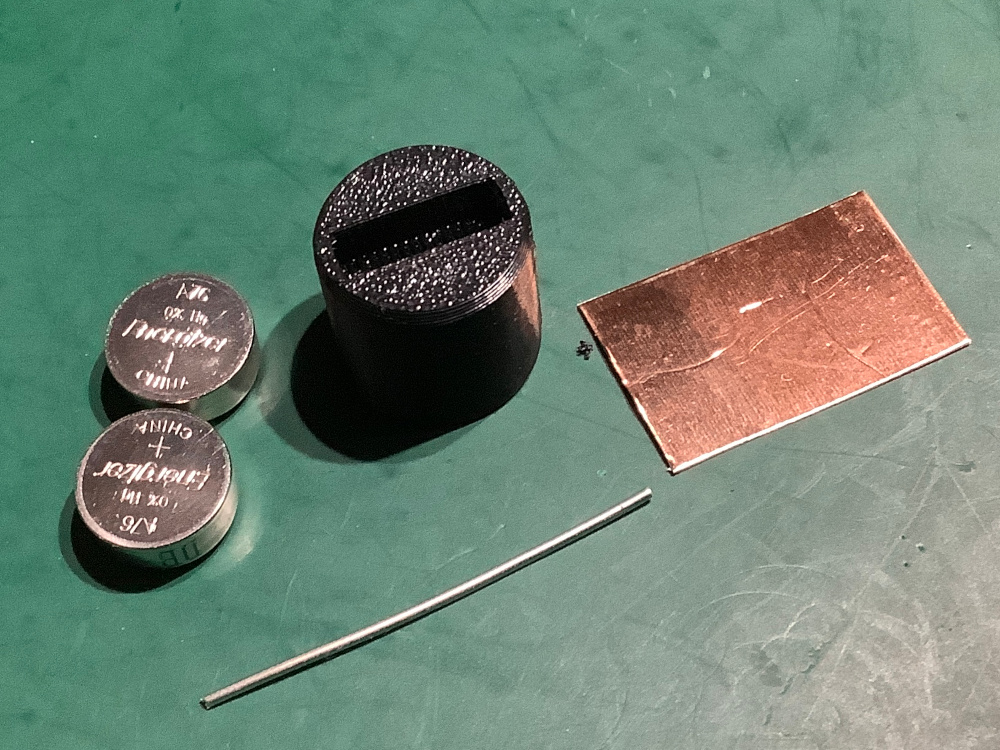

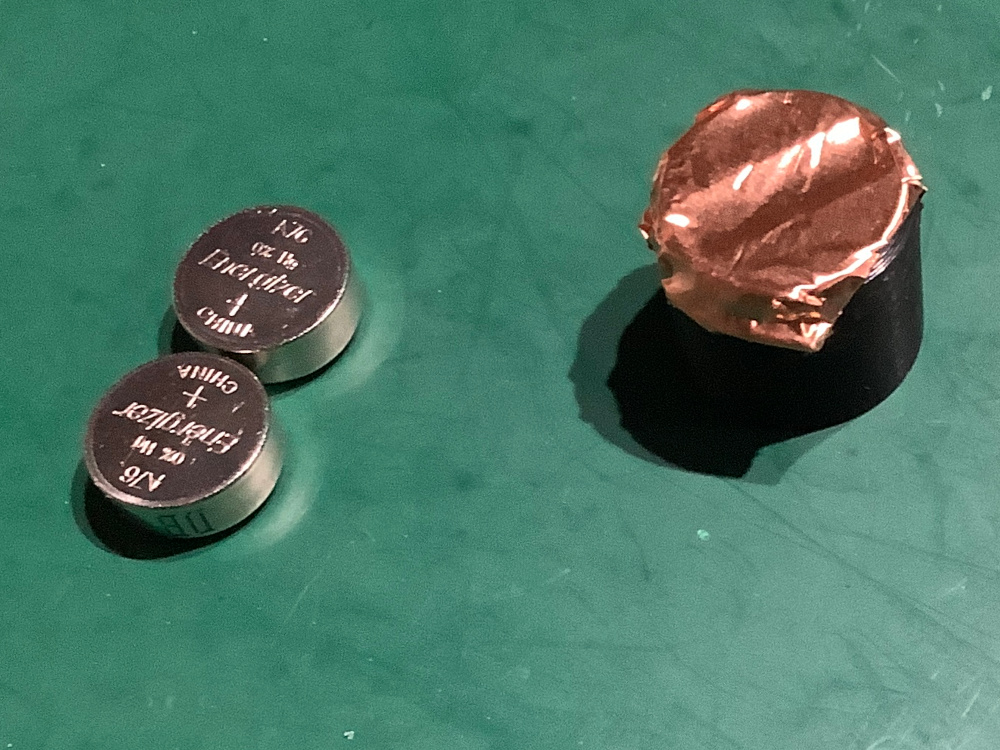

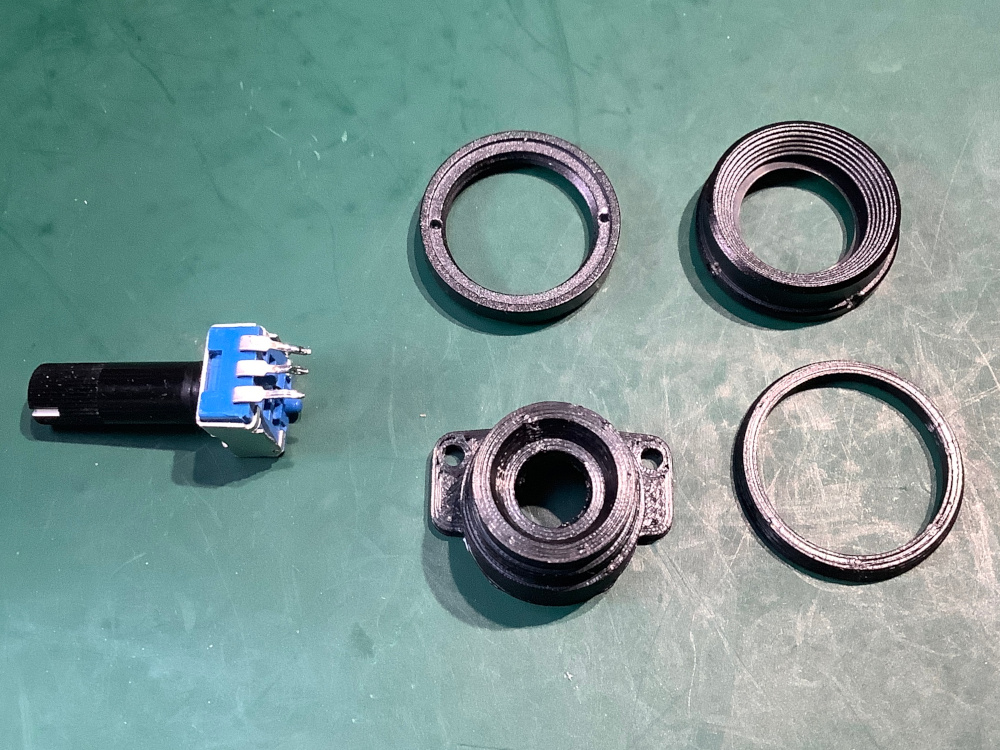

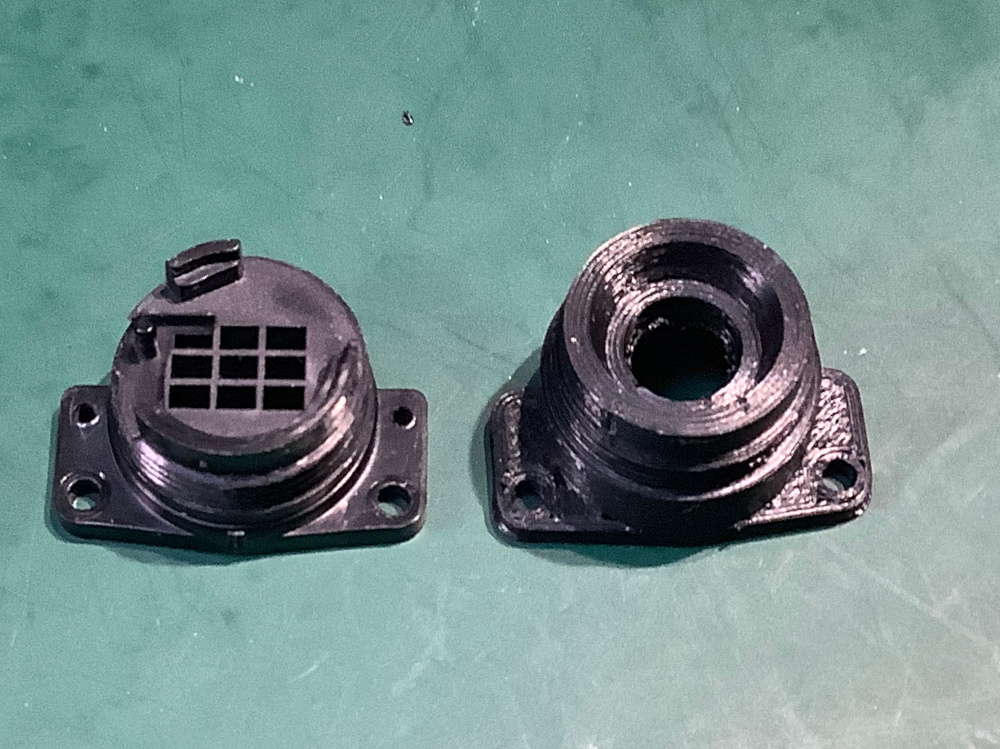

Tôi đã thiết kế một ngàm cho biến trở dựa trên kích thước của bộ giữ LDR, và một bộ giữ pin cho mạch đo sáng để có thể sử dụng pin LR44 hiện đại thay cho pin thủy ngân PX14.

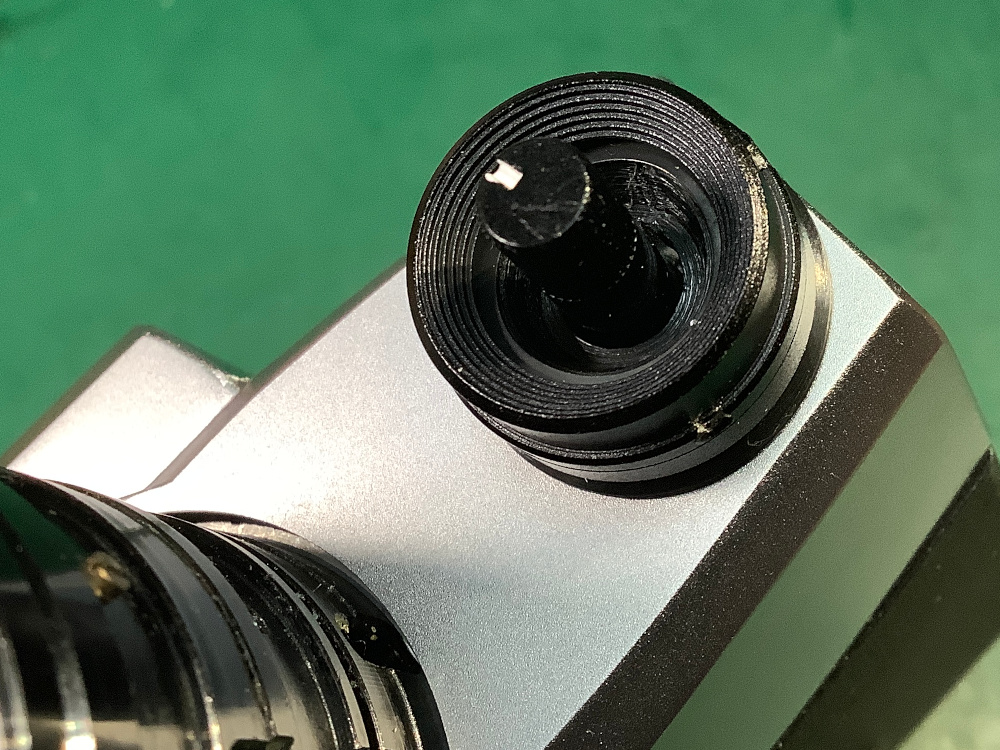

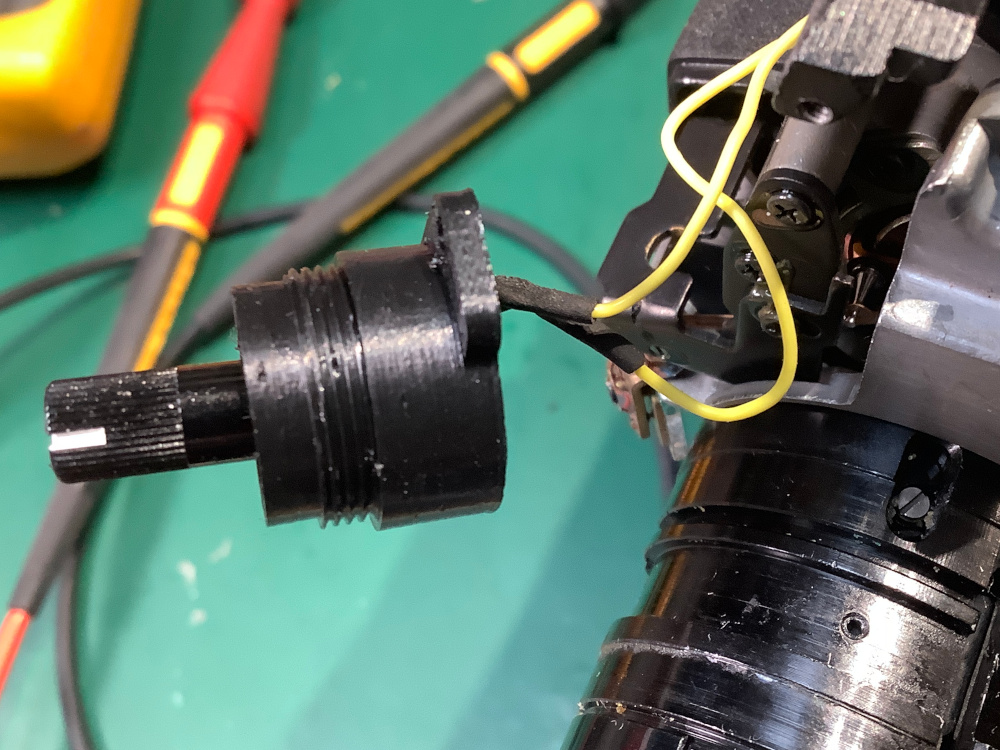

Ngàm được in bằng ABS trên máy Prusa MK4 với độ cao lớp in 0.1mm vì bản in có ren vít cho vòng giữ kim loại nguyên bản. Biến trở được gắn vào ngàm sau khi hàn nó vào dây LDR. Một ít keo đã được sử dụng để giữ nó cố định.
Chi tiết đầy đủ và hướng dẫn tháo rời có trong tệp PDF. Việc này đòi hỏi phải tháo rời máy quay phim đáng kể - vì vậy hãy cẩn thận với rủi ro của riêng bạn nếu bạn quyết định thực hiện bản sửa đổi này!
