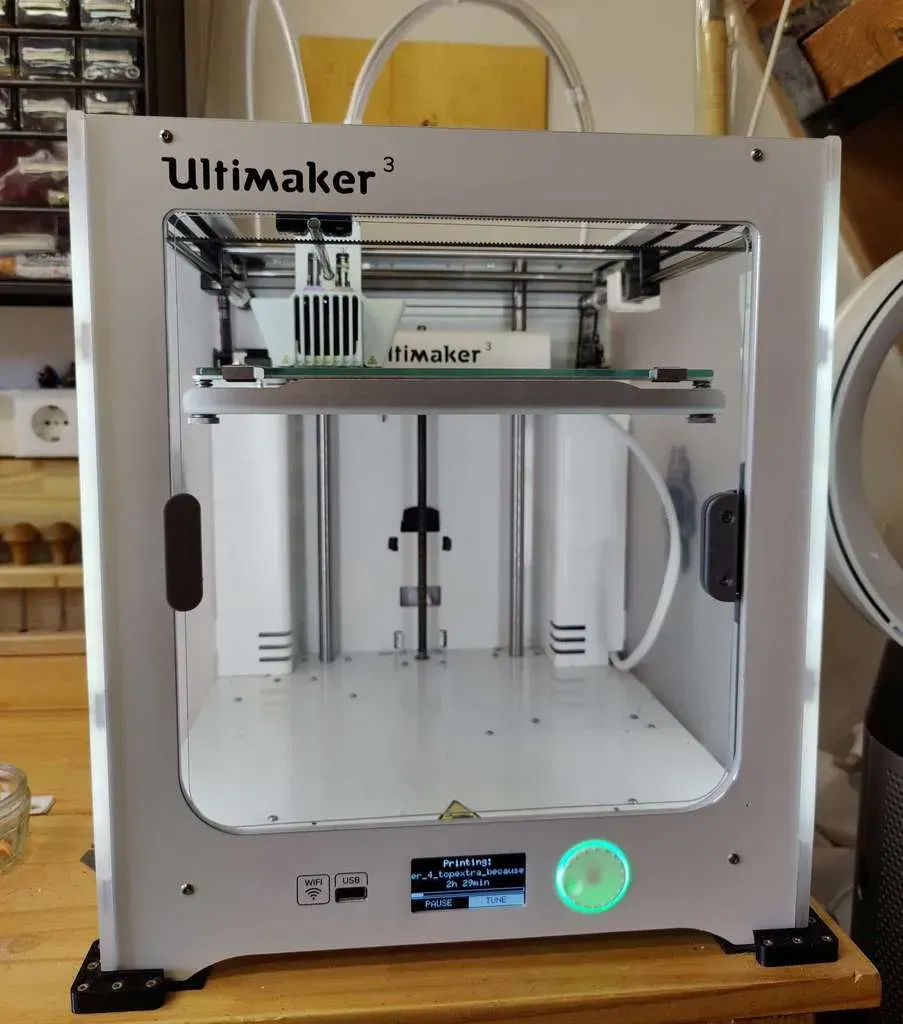

Cửa tối giản không phá hủy cho Ultimaker 3

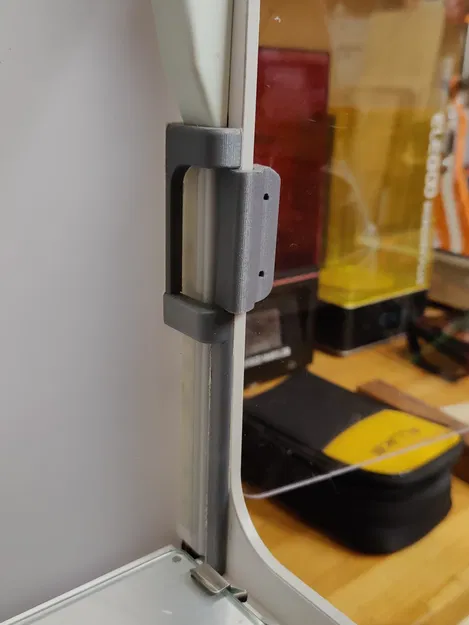

Một cánh cửa rất tối giản được lấy cảm hứng từ thiết kế S-line. Nó được làm để không gây hư hại và sử dụng băng dính hai mặt ở bên trong để giữ bản lề. Điều này không lý tưởng bằng việc sử dụng vít. Nhưng tôi không muốn khoan lỗ vào vỏ Dibond của Ultimaker. Vì Ultimaker sử dụng Dibond (aluminium sandwich với nhựa ở giữa) nên hầu hết các loại băng dính hai mặt sẽ không làm hư hại nó nhưng vẫn giữ chắc chắn. Tôi đã sử dụng các chốt ren bằng đồng vì điều này sẽ cho phép tôi dễ dàng tháo các bu lông m3 mà không làm hỏng các bộ phận in. Nhưng điều này không cần thiết. Các tấm perspex 4mm được gia công CNC trên một máy CNC Stepcraft. Tệp Fusion cũng được bao gồm. Tuy nhiên, nếu bạn có thể, tôi sẽ điều chỉnh đường cong phía dưới từ 25mm thành một cái gì đó lớn hơn một chút như 30 hoặc 35. Tôi đã sai một phép đo ở đó và bây giờ khi bạn mở nó, nó có thể rất gần/gặp phải cạnh góc của máy in.

Bản in cuối cùng được thực hiện bằng UM Silver PETG vì tôi thích vẻ ngoài của nó. Nếu bạn muốn một cái gì đó rất sang trọng với độ dung sai thấp, tôi sẽ gia công CNC nó bằng nhôm. Ngược lại, bản in thử nghiệm đầu tiên bằng PLA trắng cũng hoạt động tốt. Lưu ý rằng đây là một bản lề với bản lề ở trung tâm và một thiết kế với hai bản lề sẽ làm cho nó chắc chắn hơn rất nhiều.

Thiết kế được thực hiện trong solidworks và tệp sldprt cũng được bao gồm.

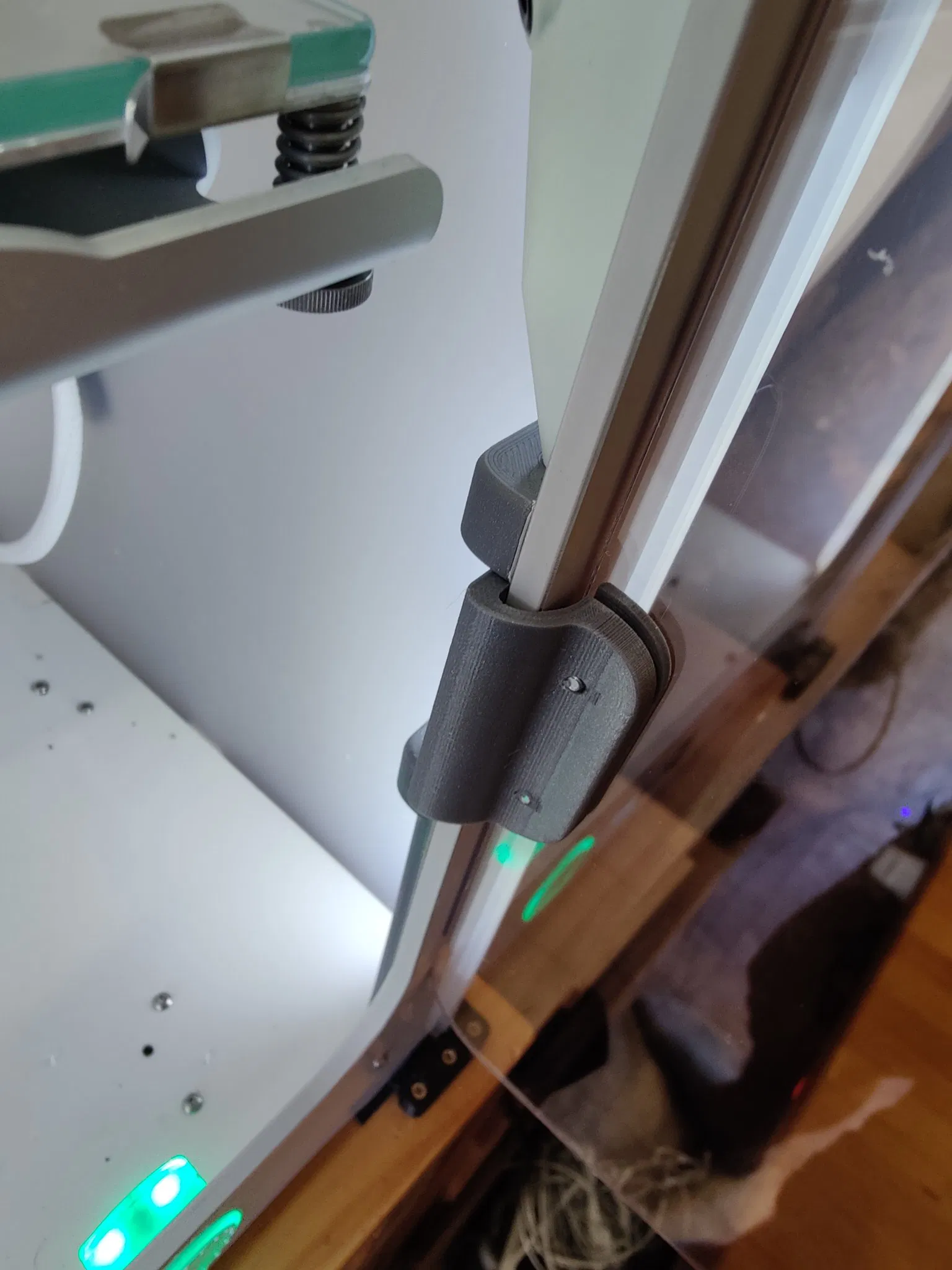

Một thanh kim loại là cần thiết cho phần xoay đi qua ba bộ phận in. Các lỗ nên có kích thước 1.8mm và tôi đã sử dụng một thanh 1.9mm mà tôi có sẵn để đảm bảo nó chặt mà không quá lắc lư. Tôi khuyên bạn nên có lỗ vừa khít với bất kỳ thanh nào bạn cuối cùng sử dụng. 2mm cũng nên ổn. Thà mài nó vài lần hơn là có thứ gì đó quá nhỏ và do đó lắc lư.

Chúc bạn in ấn vui vẻ!

Chỉnh sửa:

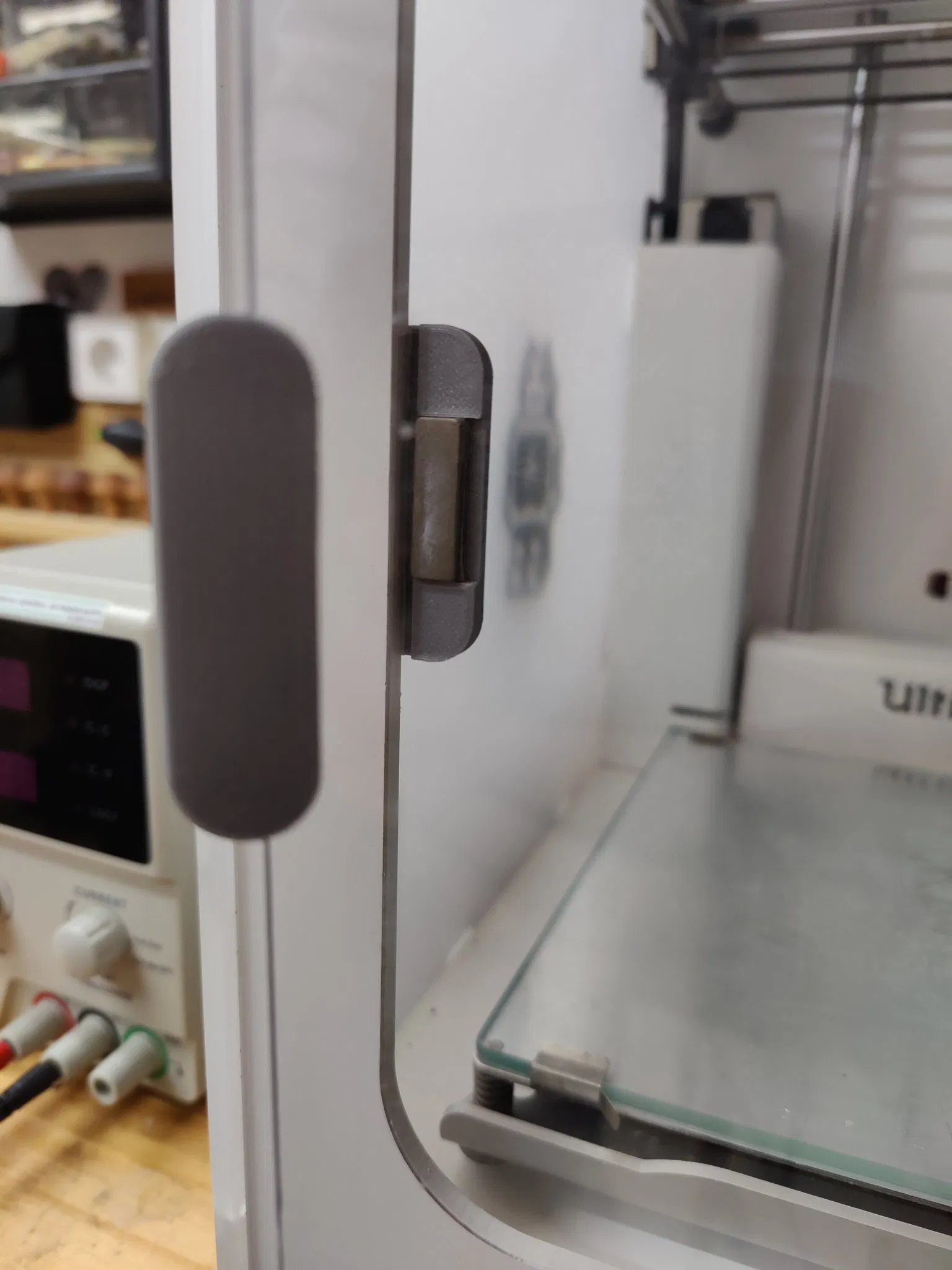

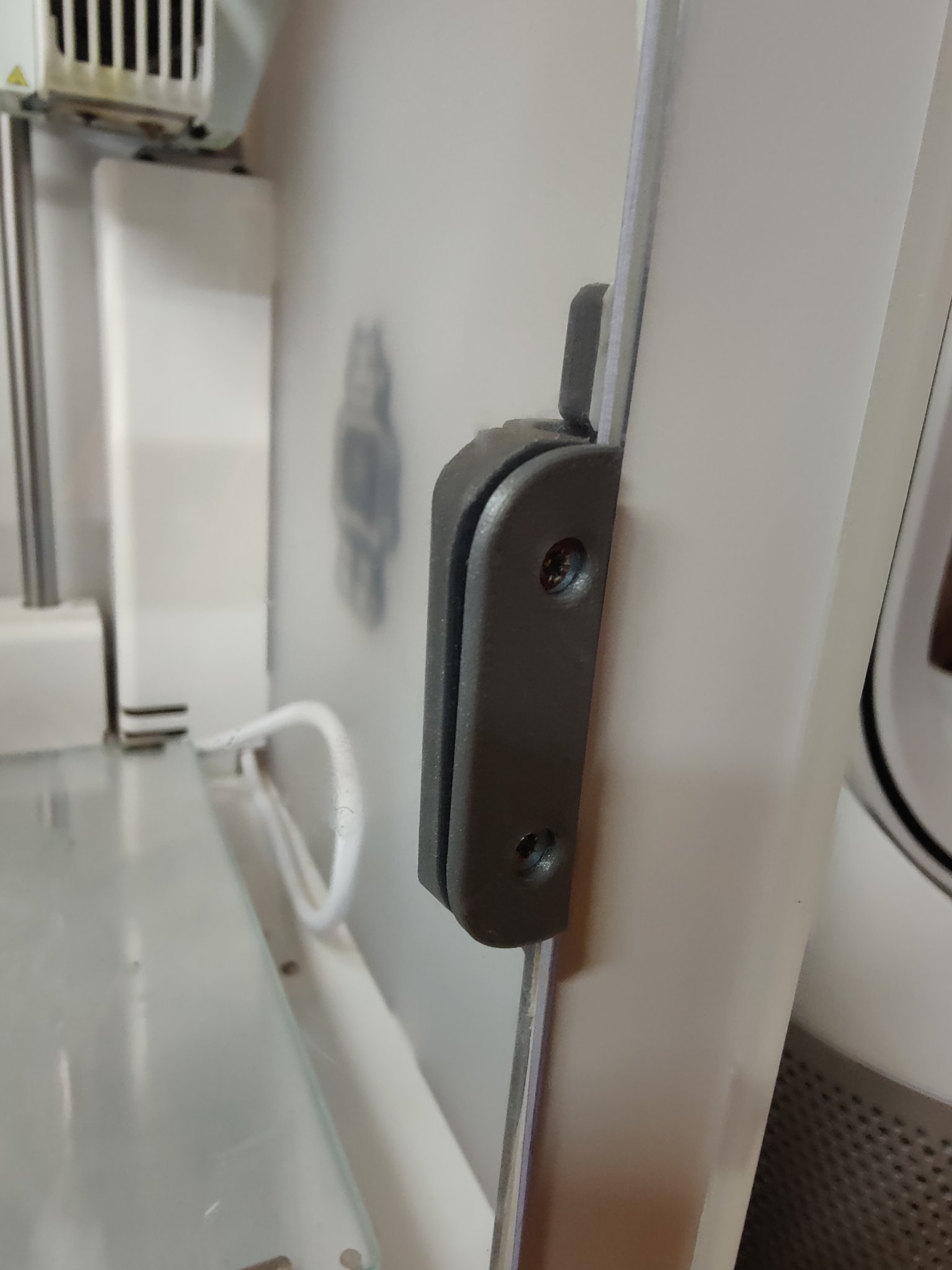

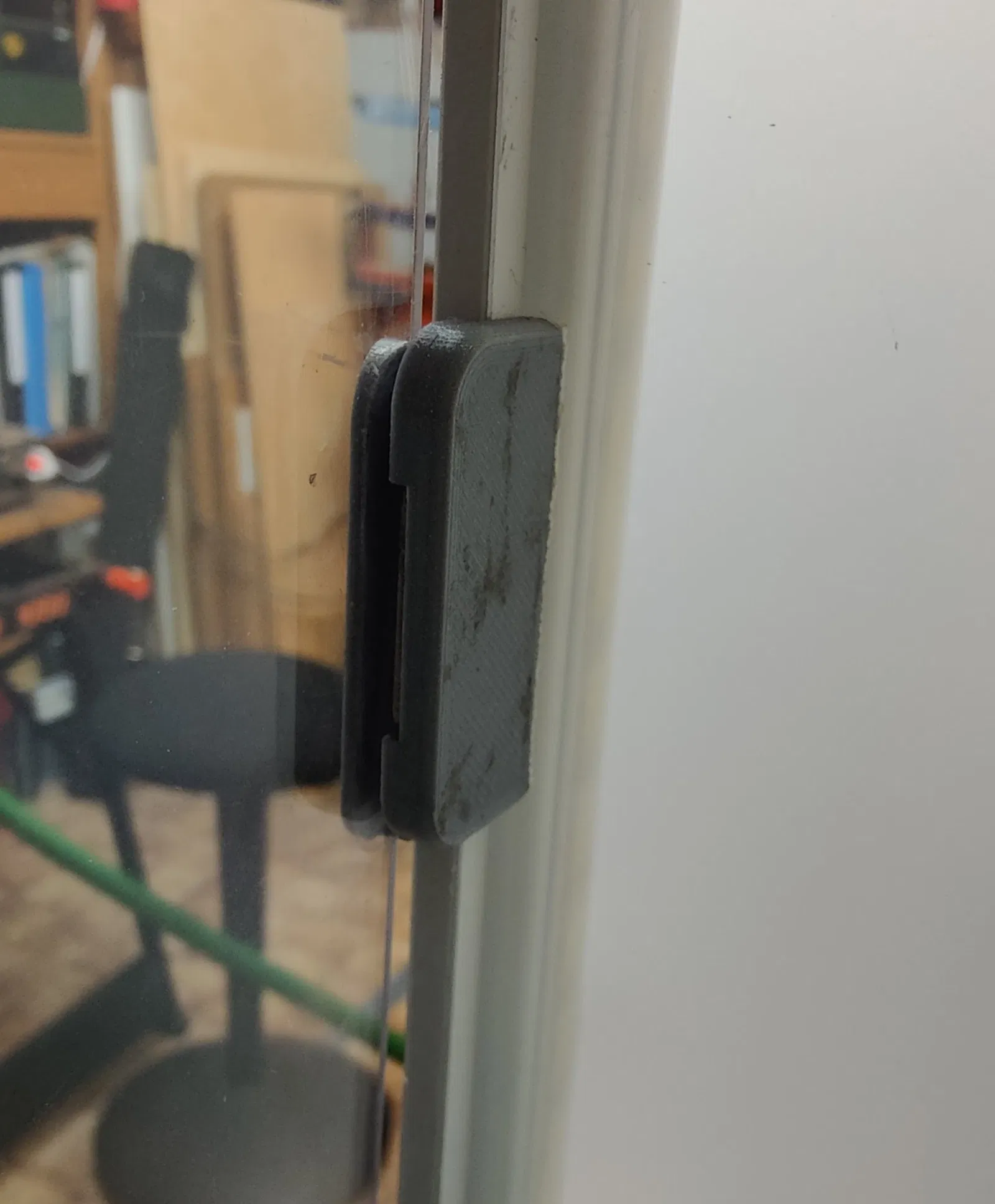

Thêm phiên bản ultimate_blenderversion, đây là phần xoay nhưng với phần gắn vào acrylic gia công CNC sâu hơn một chút để cửa vừa hơn. Ngoài ra, tay cầm có phiên bản V2 với không gian cho một tấm kim loại nhỏ mà tôi đã cắt để phù hợp, để ở phía bên kia có một tệp mới gọi là magnetholder giữ một nam châm nhỏ mà tôi đã để xung quanh để nó giữ kín với nam châm và dải kim loại.
