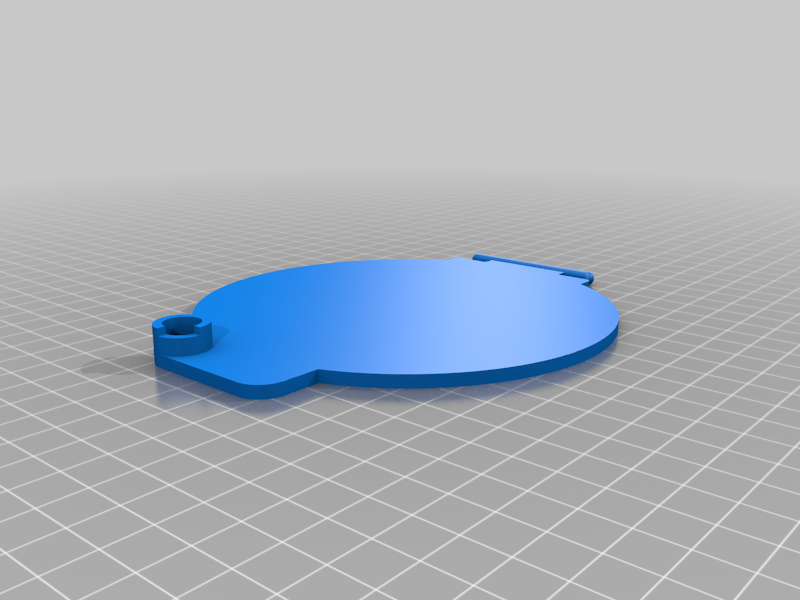

Cửa thay thế ống xả RV (E-Z Hose)

Đây là cửa thay thế cho bộ phận giữ ống E-Z Hose Carrier trên xe RV. Bộ phận giữ ống xả thải này có mặt trên nhiều xe van cắm trại và xe motor home. Các chốt bản lề có xu hướng bị gãy và không có gì tệ hơn là ống xả của bạn bị văng sang làn xe đối diện.

Cài đặt in

Máy in:

Bambu X1C

Rafts:

Không quan trọng

Hỗ trợ:

Không

Độ phân giải:

.16

Infill:

15%

Sợi nhựa:

Generic ASA

Màu đen

Ghi chú:

Sử dụng ASA để chống tia UV. Tôi cố tình làm cho phần lỗ giữ đòn bẩy hơi khít một chút vì tôi không muốn đòn bẩy bị rung và lỏng ra khỏi ống. Tôi đã đơn giản hóa mặt sau của cửa một chút và bỏ qua vòng định tâm và chốt định vị (cả hai tính năng này đều yêu cầu hỗ trợ). Nhưng vì đây là ASA và nó có xu hướng bị cong vênh, nên nó nên được in với chế độ raft được bật.

Sau khi in ============

Bạn có thể muốn điều chỉnh độ hở trên đường kính của phần lỗ giữ đòn bẩy. Hãy chú ý đến hướng của các đòn bẩy bên trong và bên ngoài khi bạn đặt các bộ phận OEM trở lại vào phần lỗ giữ đòn bẩy. Tôi đã gặp một chút tình trạng sợi nhựa thừa trên đỉnh các chốt cần được làm sạch trước khi lắp cửa trở lại ống. Chốt trên cùng trượt vào một lỗ mù, chốt dưới cùng có thể trượt vào từ bên trái.

Bạn có thể chọn thêm các chi tiết nổi (embossing) vào thiết kế.

1. "Lunch Bucket". -- tất nhiên hãy sử dụng tên của một chính trị gia.

2. Biểu tượng Hazman

v.v.

Cách tôi thiết kế

Fusion 360 - và một cặp thước cặp. Đó là dự án thực sự đầu tiên của tôi; đó là cách duy nhất để thực sự làm quen với Fusion 360. Tôi sẽ xuất bản nó trên trang Fusion.
