QRP Dipole Antenna cho Radio Nghiệp Dư hoặc Nghe Sóng Ngắn

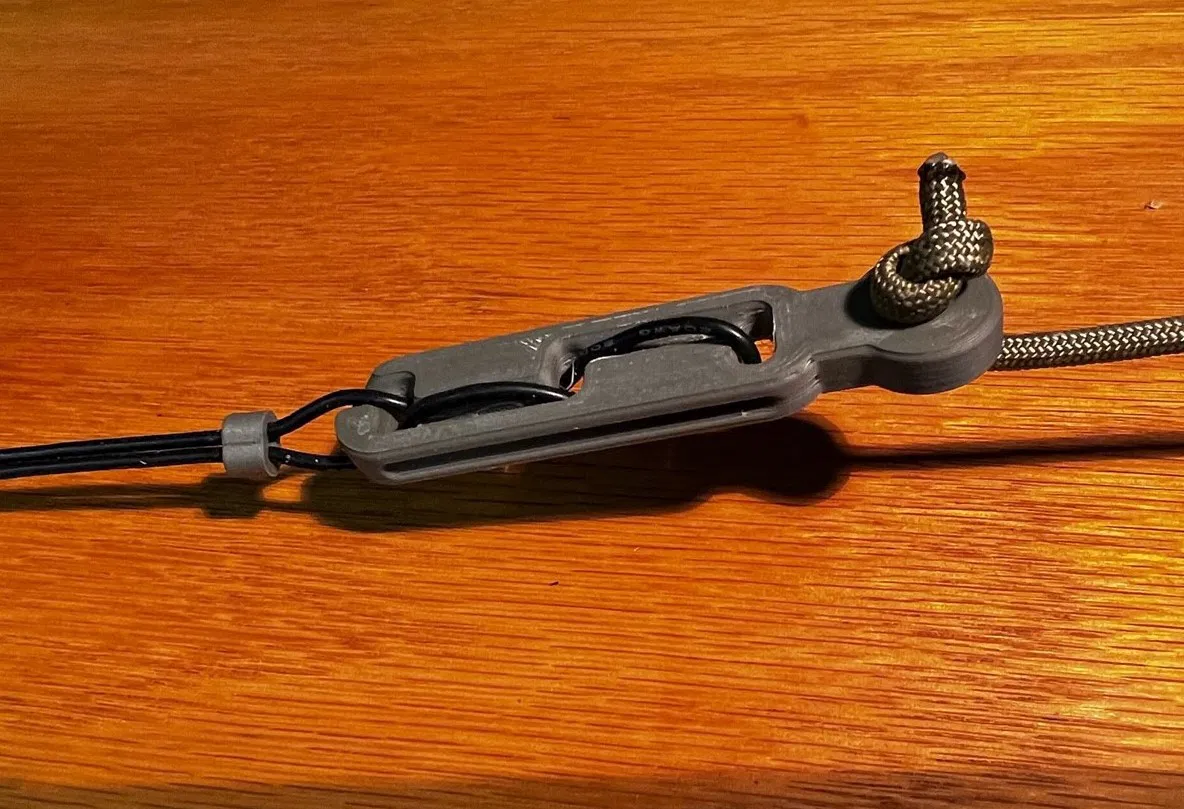

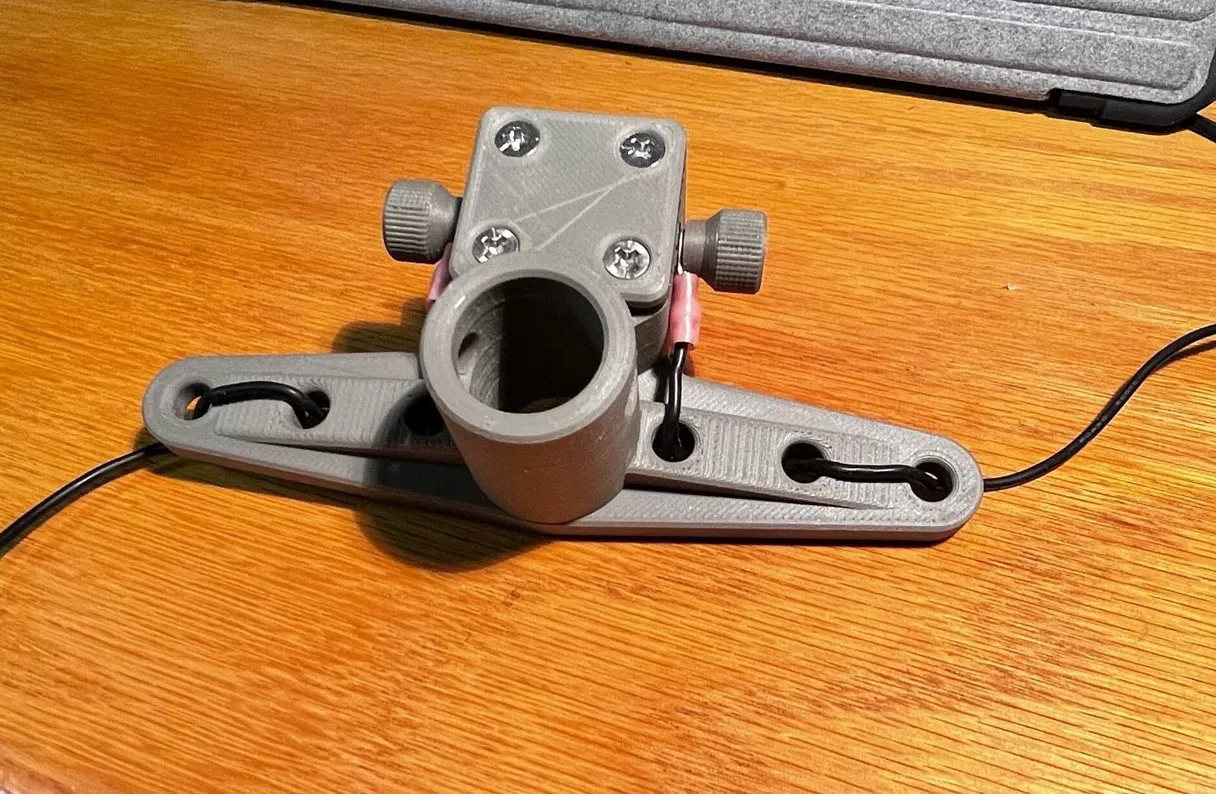

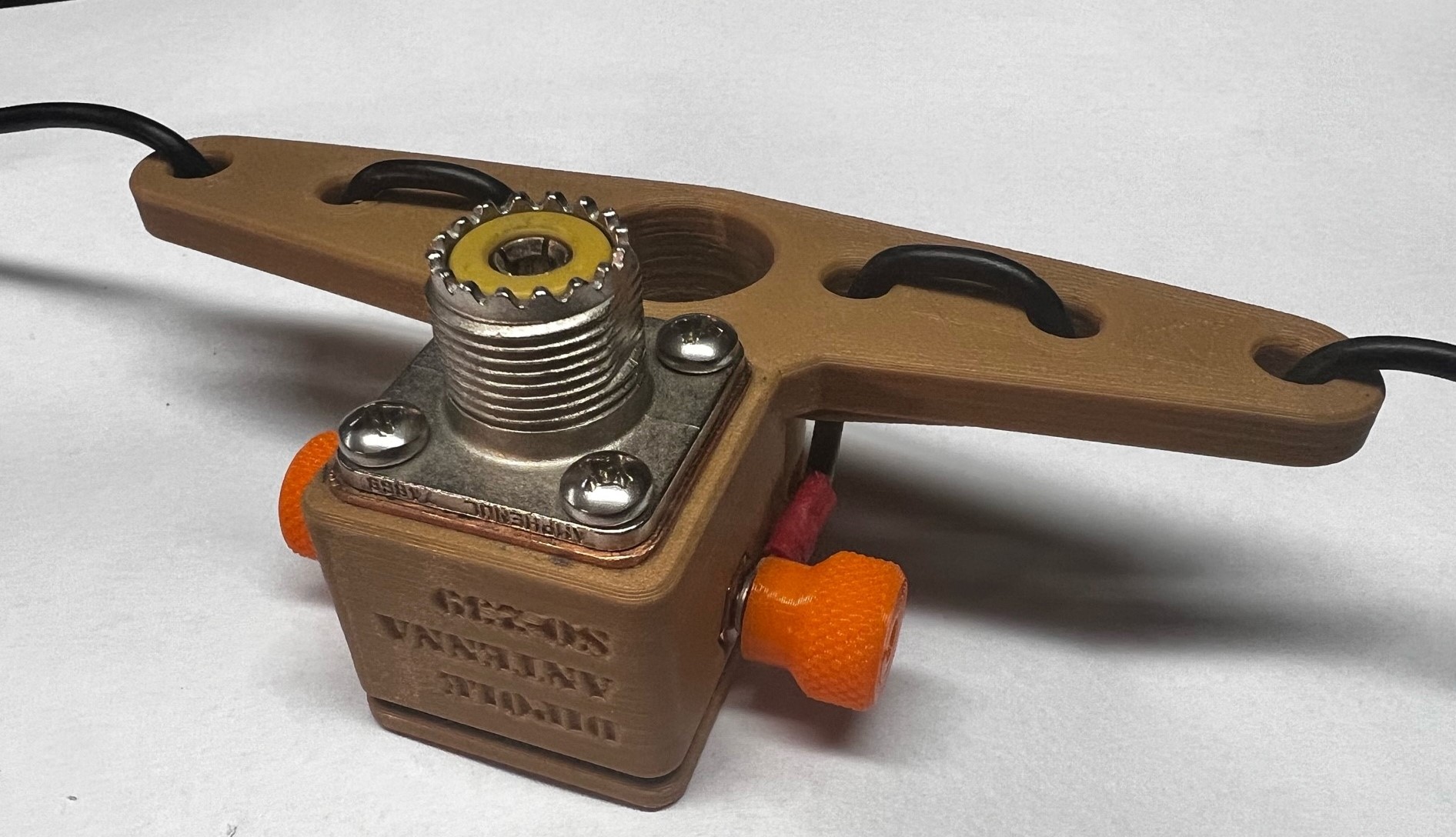

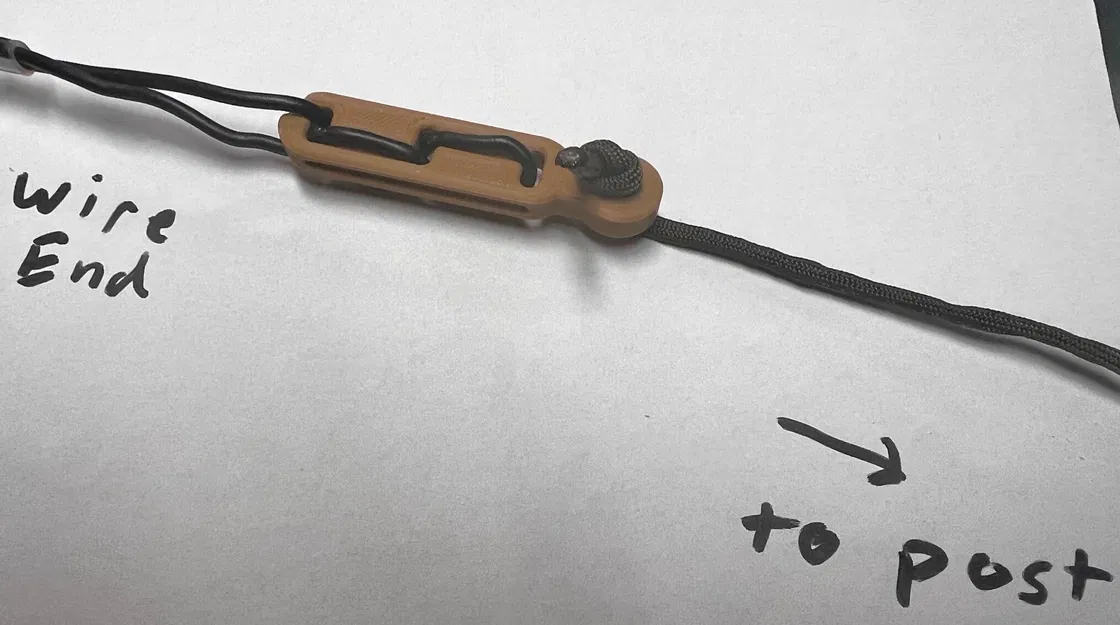

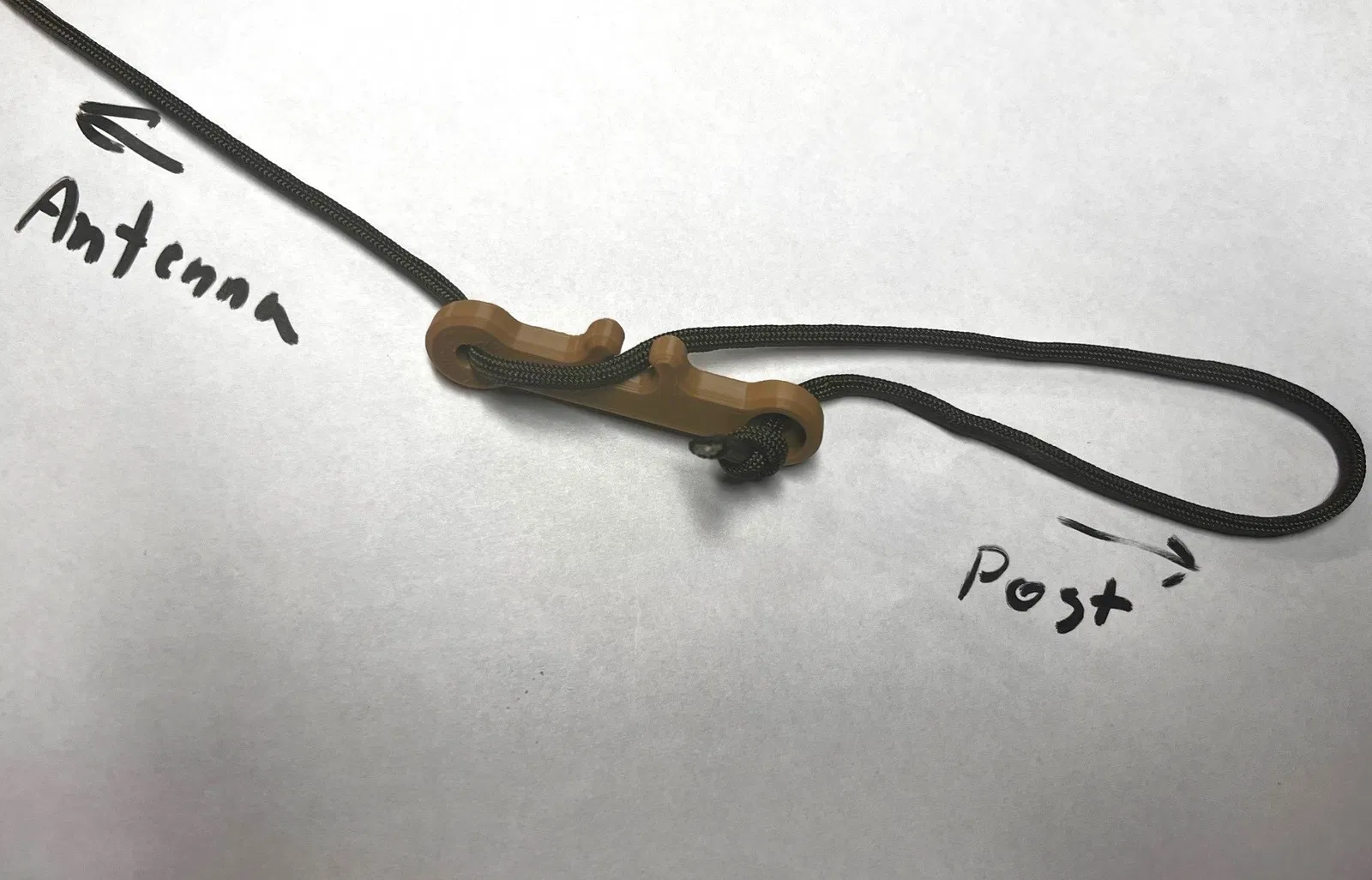

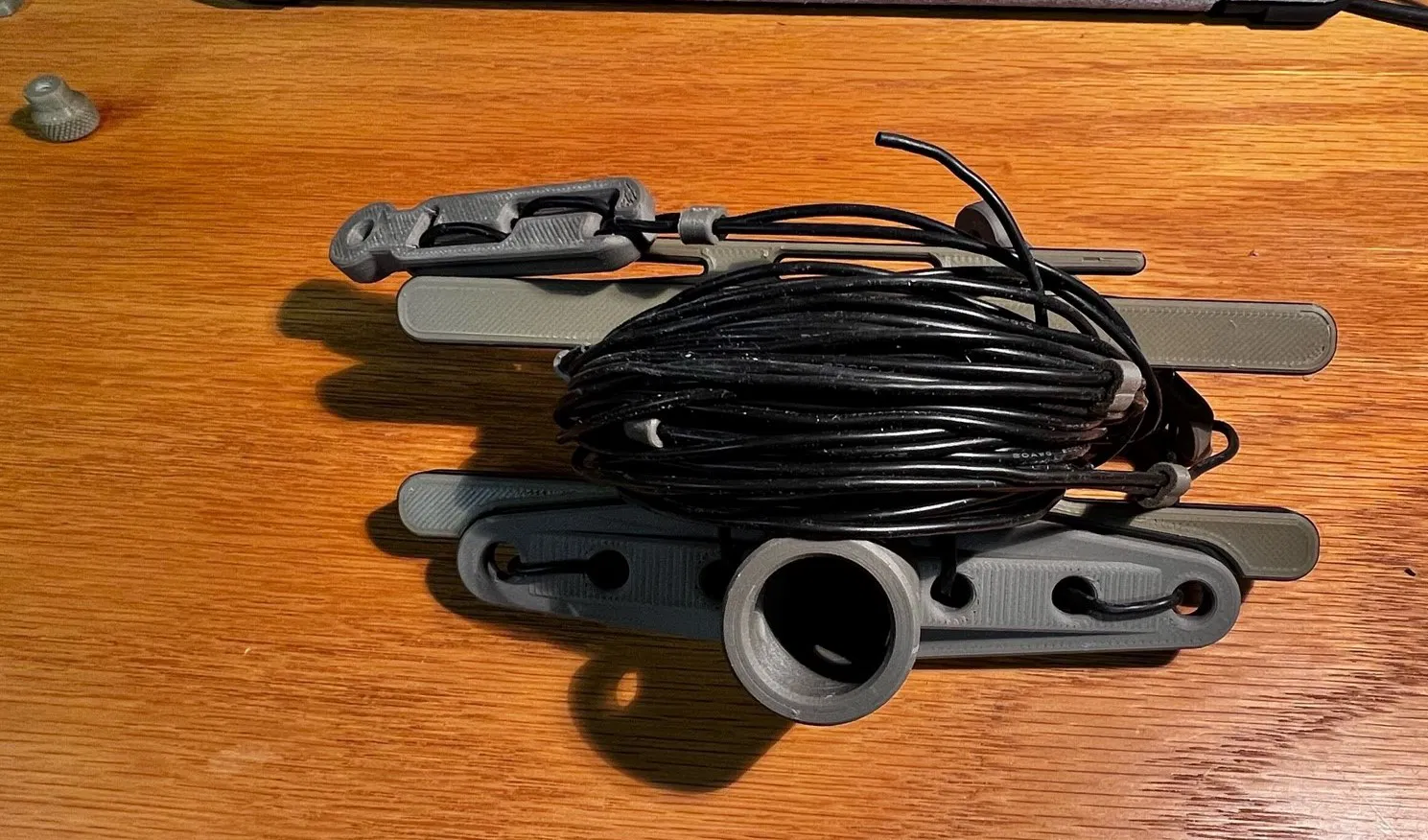

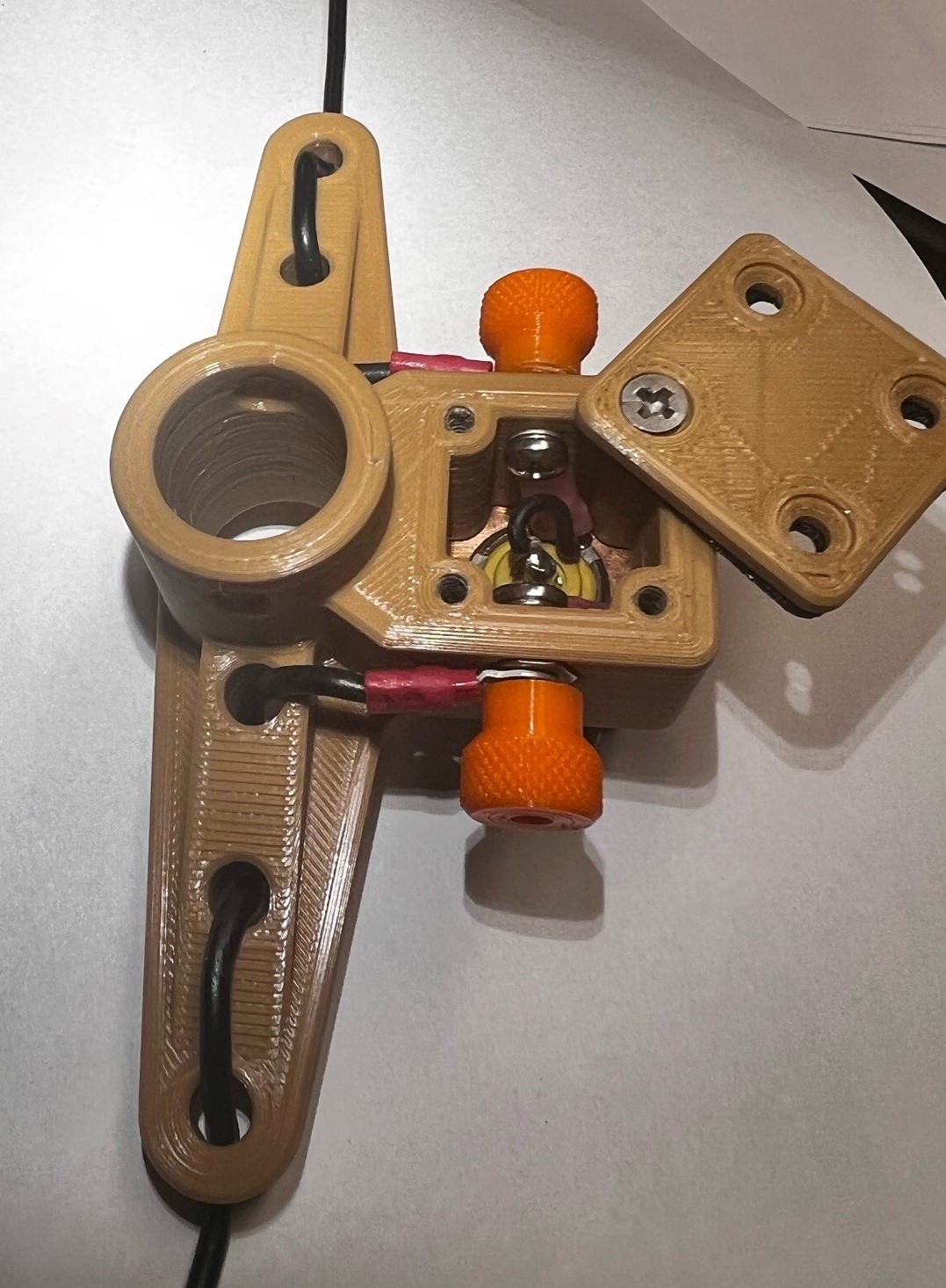

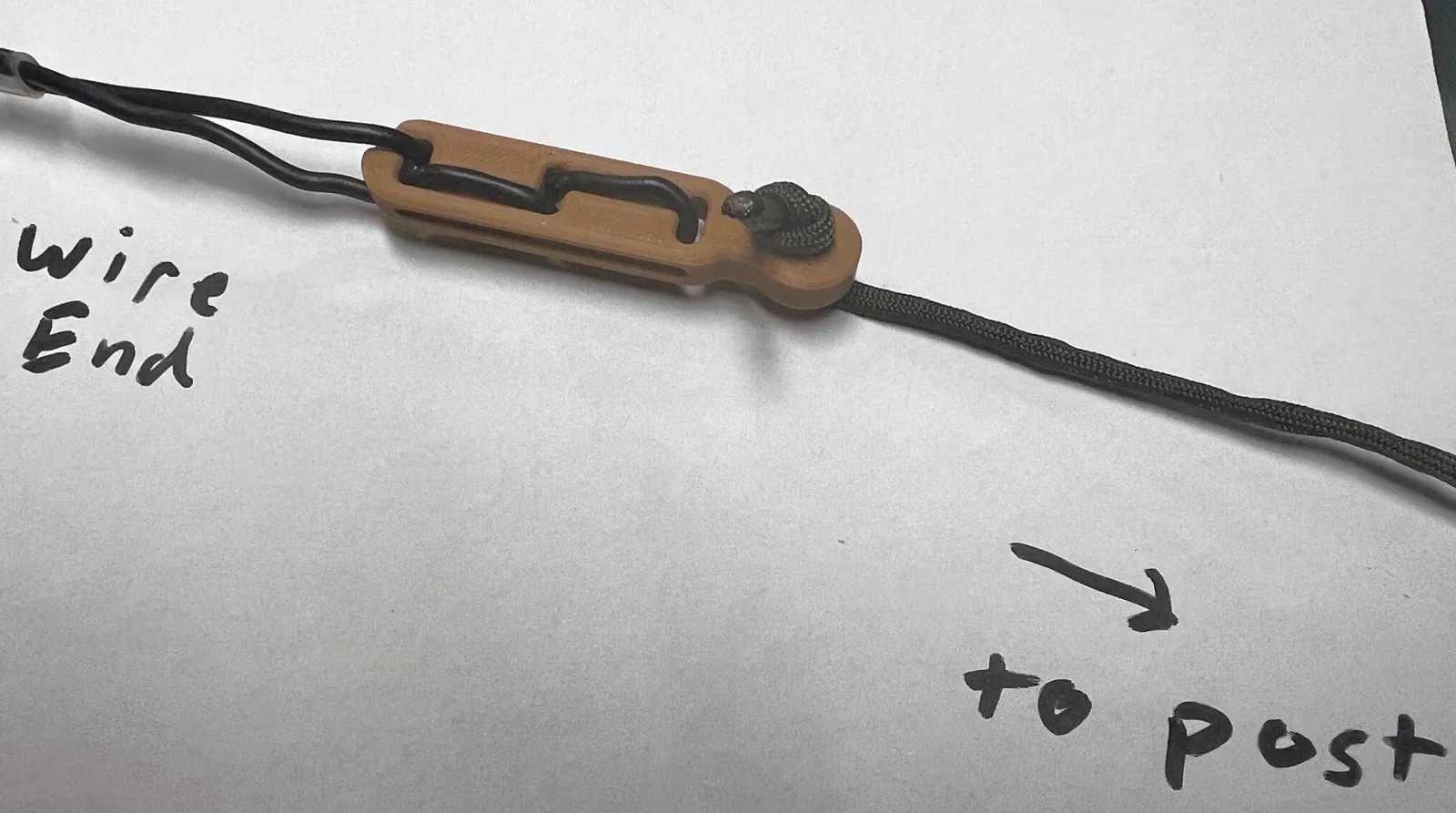

Tất cả các bộ phận để in bộ cách điện trung tâm, bộ cách điện cuối và bộ căng dây để chế tạo anten QRP dipole cho radio nghiệp dư (ham radio). Tôi thiết kế cái này để dùng với vít 6-32, dây đo 18, đầu nối SO-239 và dây dù 550. Anten hoạt động tốt cho các ứng dụng anten tạm thời. Nó có thể gắn trên cột (ổ cắm đường kính cột là 0.73 inch) hoặc treo trên cây hoặc công trình. Các bộ phận anten in tốt với PLA hoặc nylon, ngoại trừ vòng đệm thì in bằng TPU là tốt nhất. Tôi đã thêm tệp nắp tùy chọn để có thể không sử dụng vít chìm. Thêm 3 tệp STL để in các bộ đệm có độ dày khác nhau để có thêm không gian đi dây nếu muốn.

Lưu ý, người dùng GuyO đã tạo một bộ chuyển đổi rất hữu ích cho phép bộ cách điện này gắn vào ống luồn dây điện NEMA (3/4 inch). Liên kết bên dưới.
