Dụng Cụ Kéo Ống Ngậm Trumpet

Một cậu bé hàng xóm bị kẹt cái ống ngậm vào kèn trumpet vào tối Chủ Nhật và tụi tui không lấy ra được. Tìm kiếm trên mạng, tui thấy có nhiều kiểu "dụng cụ kéo" đơn giản để mua và tui tự hỏi liệu có thể tự mình làm một cái được không - Đây là thành quả.

Tui chưa bao giờ thử được cái đồ tự làm này vì thầy dạy nhạc của trường đã dùng một cái dụng cụ tương tự để lấy ống ngậm ra vào ngày hôm sau, nhưng nếu bà con có làm theo mà thấy kích thước tui làm cần chỉnh sửa chút đỉnh thì hú tui nha!

In ấn

Tui chọn độ cao lớp in là 0.28" và in bằng PLA với 30% độ đặc ruột. In dày hơn sẽ tăng độ bền, nhưng vì tui chưa có dịp thử nên không biết có đủ cứng hay không, tui đoán là tùy thuộc vào việc ống ngậm bị kẹt cứng cỡ nào!

Phần trên và các thanh trượt có thể đặt mặt dài phẳng xuống bàn in và in không cần hỗ trợ.

Phần dưới tui chọn in với mặt không có rãnh cho thanh trượt nằm dưới bàn in và tui có dùng hỗ trợ trong các lỗ để đặt ốc và các rãnh cho đầu bu lông.

Phụ tùng cần thiết

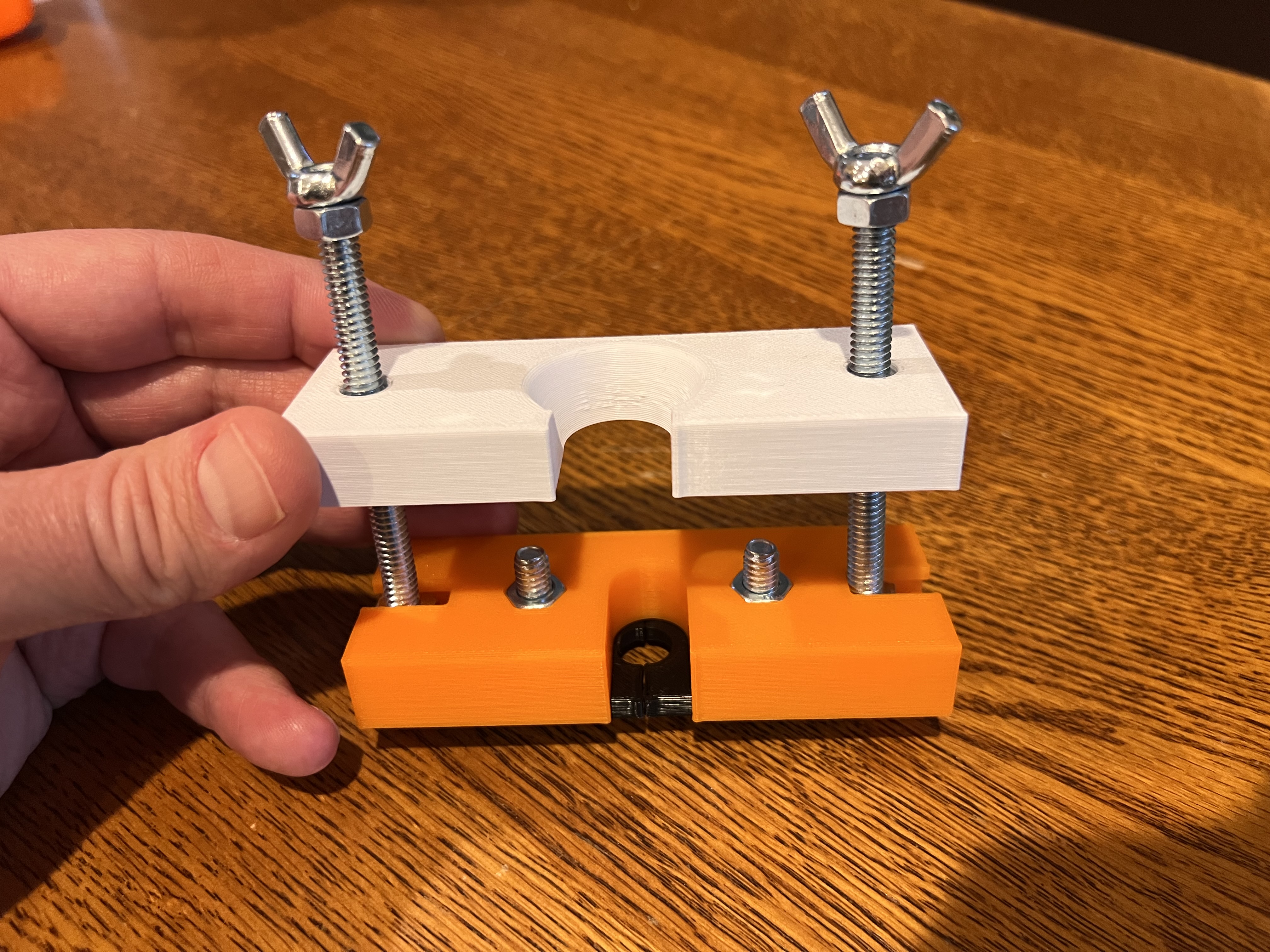

Bộ đồ này cần 4 bộ phận bằng nhựa (1 cái trên, 1 cái dưới, 2 cái thanh trượt) và một ít phụ kiện đi kèm. Tui đã chọn:

• Bu lông ¼-20 dài 3.5" - số lượng 2
• Vít máy ¼-20 dài 0.75" - số lượng 2*
• Đai ốc ¼-20 - số lượng 6
• Đai ốc cánh ¼-20 - số lượng 2

*Vít máy trong hình của tui dùng để giữ các thanh trượt là loại dài 1" (nên nó lòi ra nhiều). Thực sự thì vít vặn bằng ngón tay sẽ là lựa chọn tốt nhất nhưng tui không có sẵn.

Xin lỗi vì không dùng phụ tùng hệ mét nha bà con! :)

Lắp ráp

1. Ấn đai ốc ¼-20 vào các bộ phận trên và dưới - mỗi bộ phận nhựa 2 cái.
2. Trượt đầu bu lông vào mỗi bên của bộ phận dưới.
3. Vặn từng bu lông vào đai ốc đã ấn vào bộ phận trên.
4. Dùng thêm một đai ốc và một đai ốc cánh vặn chung vào đầu ren của bu lông để tạo thành một loại vít vặn bằng ngón tay.
5. Đặt từng thanh trượt vào rãnh ở bộ phận dưới và siết chặt bu lông/vít vặn để cố định nó.

Cách sử dụng dụng cụ

1. Nới lỏng các bu lông của thanh trượt và mở chúng ra hết cỡ để có thể đặt dụng cụ vào khu vực ống ngậm của kèn trumpet.
2. Siết hẹp các thanh trượt lại sao cho chúng nằm gần quanh ống ngậm, chừa một khoảng trống nhỏ nhưng đảm bảo chúng sẽ tì vào phần ống của kèn khi bộ phận dưới được ấn vào bằng các bu lông.
3. Đặt mặt sau của ống ngậm vào rãnh ở bộ phận trên.
4. Dùng các bu lông để từ từ và đều đặn ép hai bộ phận trên và dưới ra xa nhau, đảm bảo bộ phận dưới bám chắc vào ống kèn trong khi bộ phận trên giữ ống ngậm.
