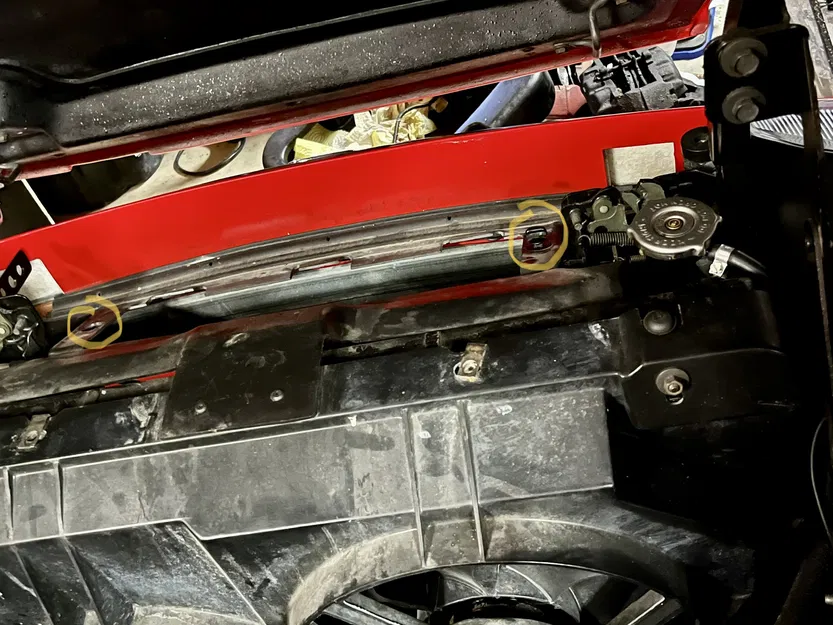

1992 - 1995 Dodge Viper Chốt Giữ Hộp Lọc Gió

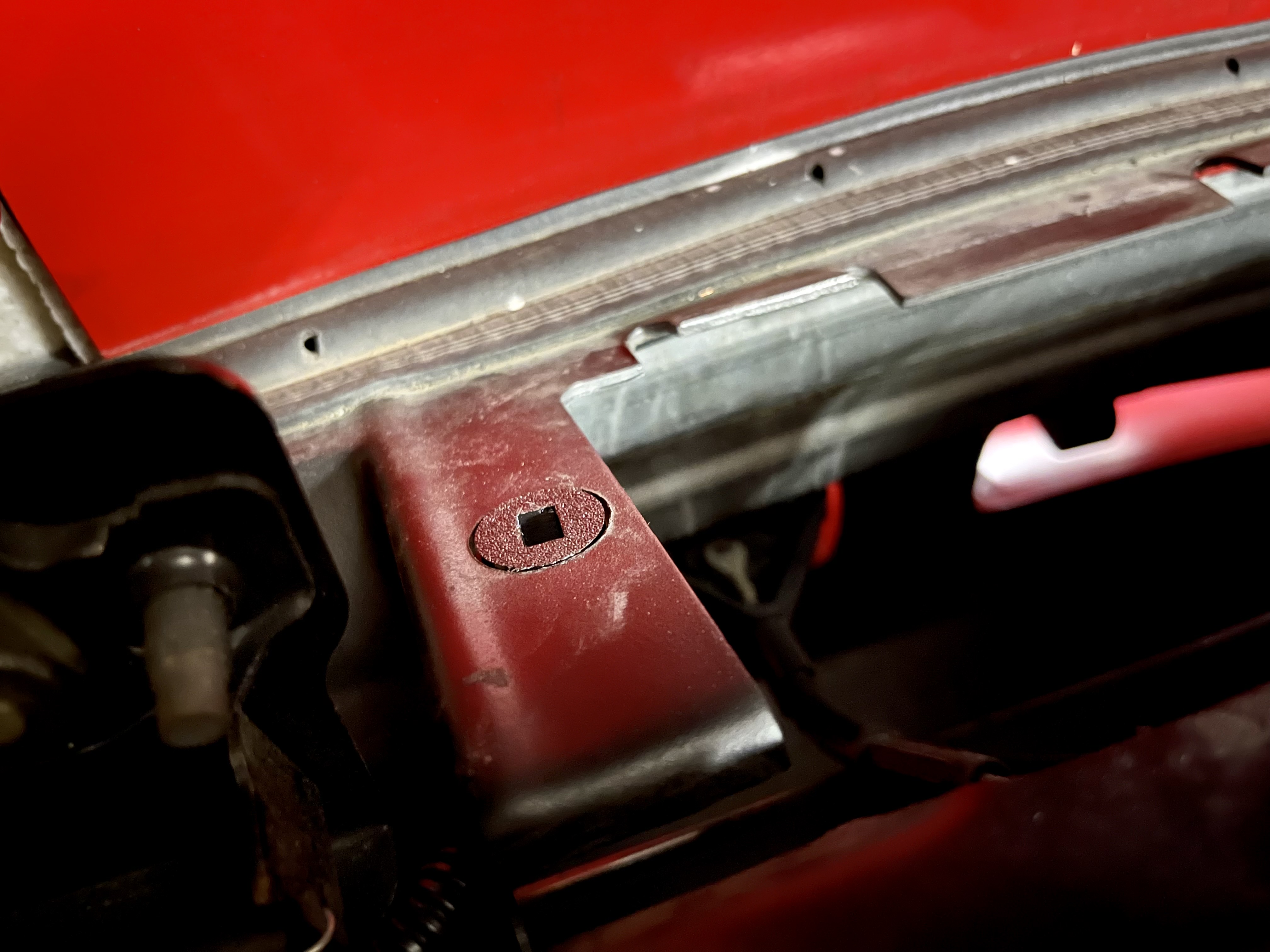

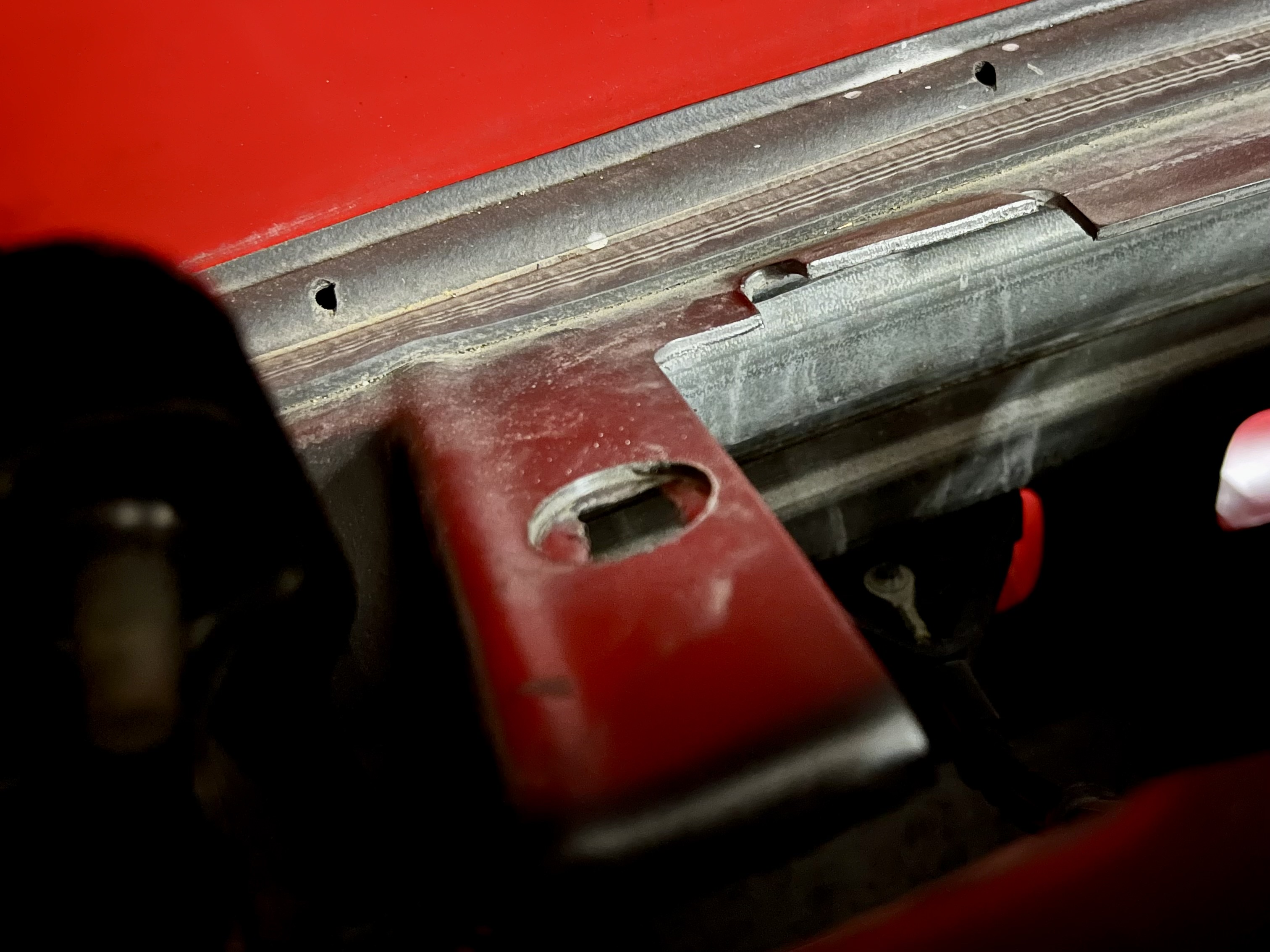

Cái này được dùng chung với ốc nhựa xoay 1/4 vòng để giữ cái lưới lọc gió.

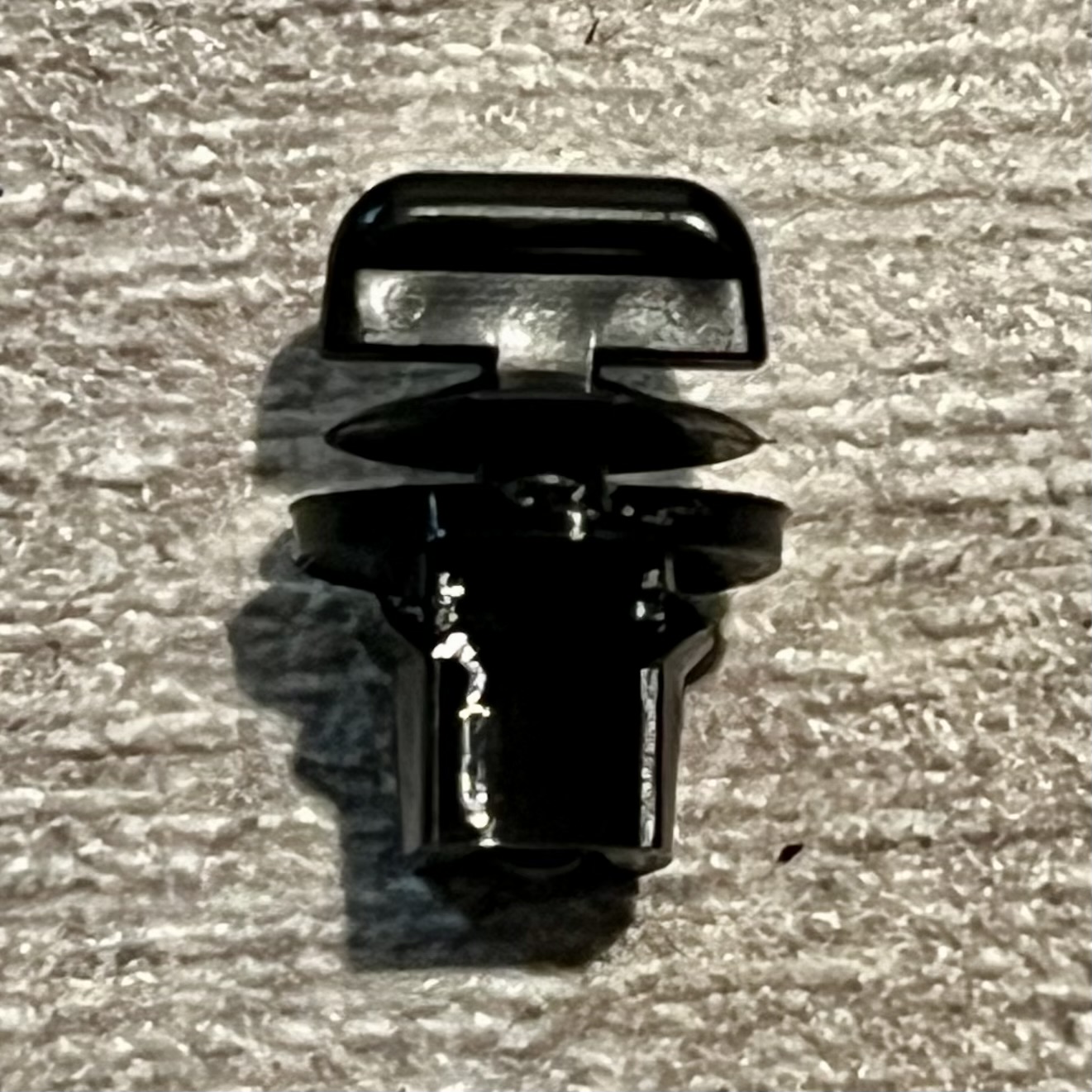

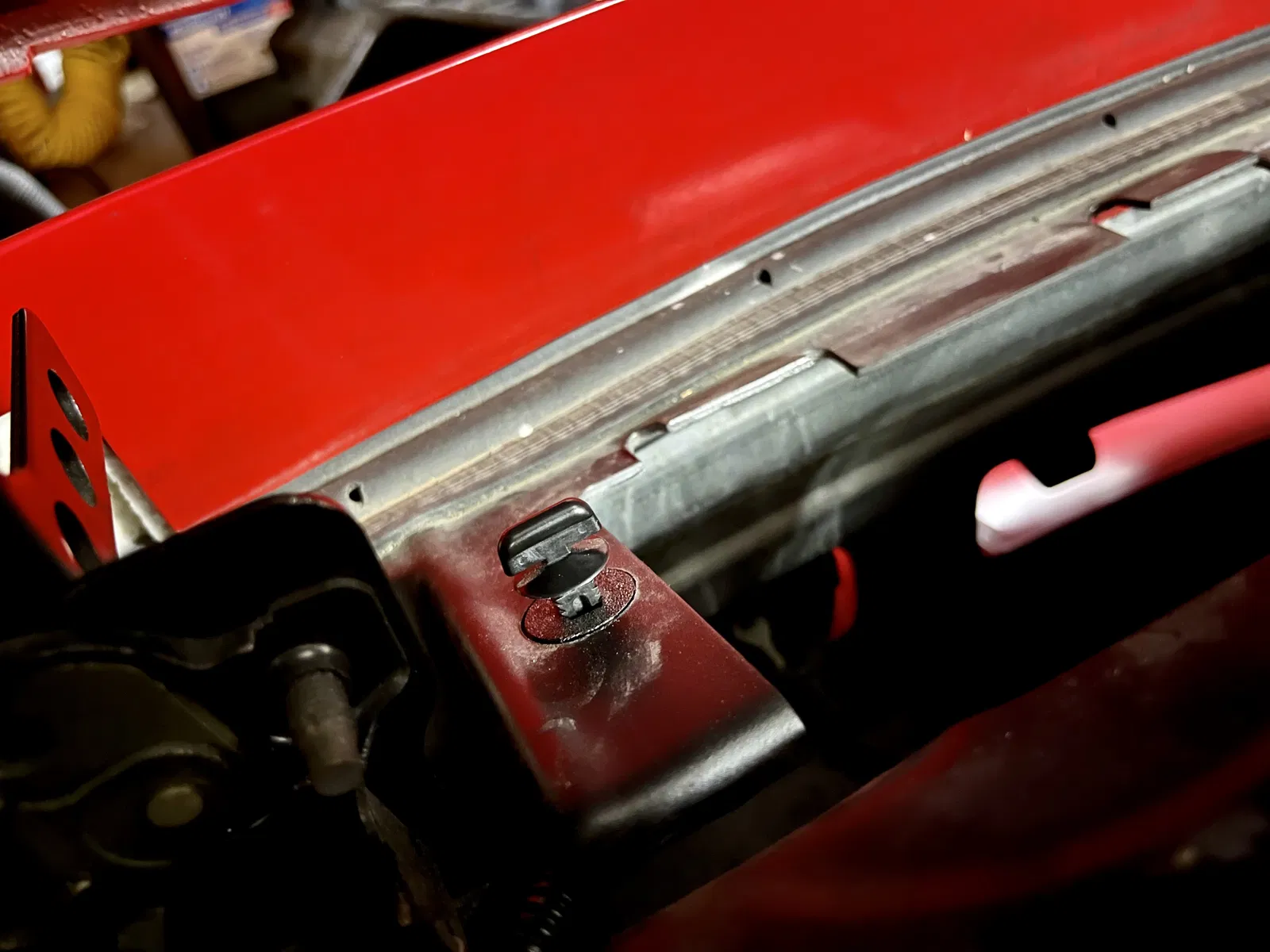

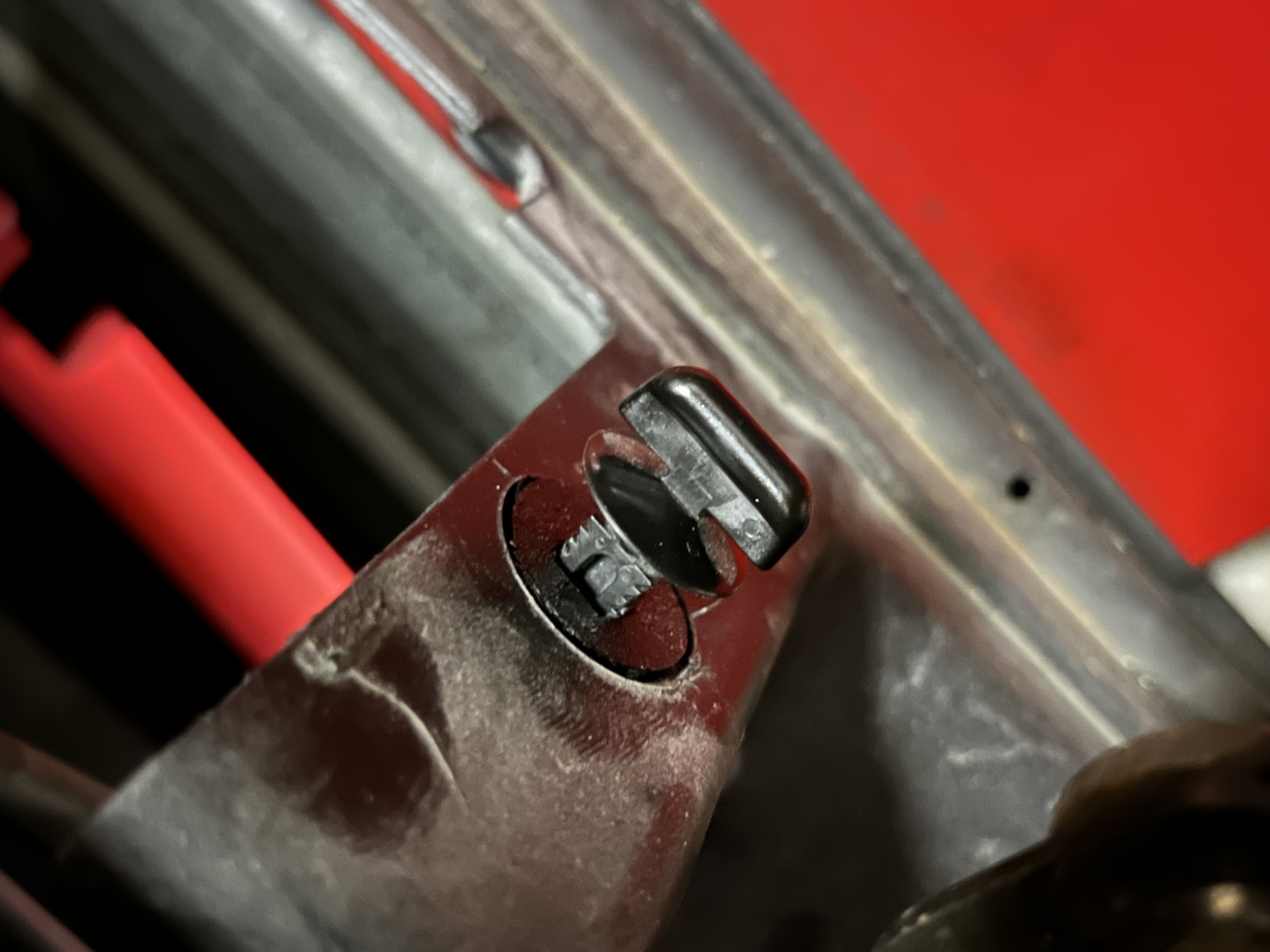

Cái này phải in bằng sợi nhựa dẻo. Sau khi xoay con ốc một phần tư vòng, nó sẽ phình ra phần đáy để cố định mọi thứ.

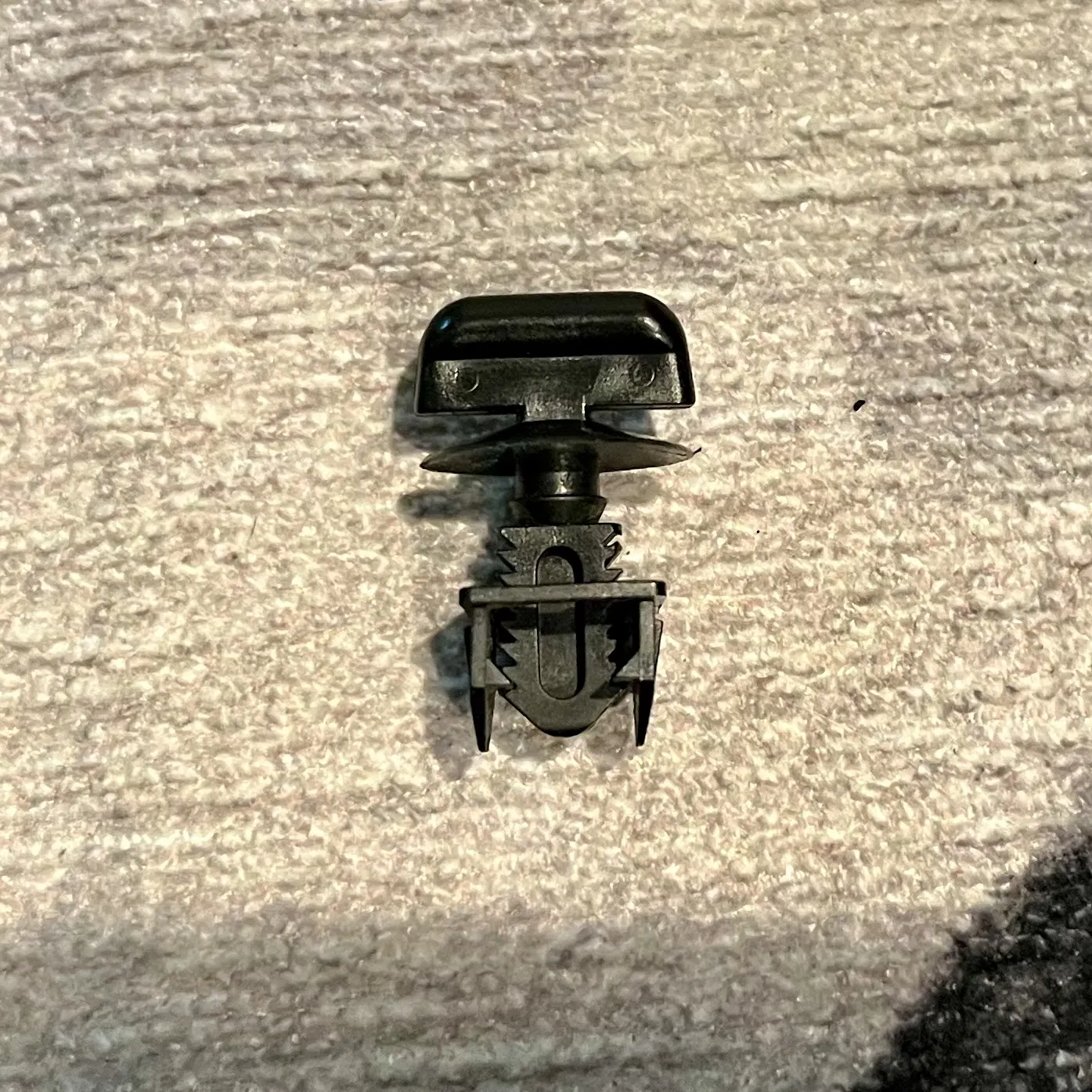

Tôi có kèm theo hình của bộ phận zin. Cái này được thiết kế khác đi để có tường dày hơn và làm cho bộ phận in ra cứng cáp hơn.

In với đầu phun 0.4mm. Tôi in cái của tôi với supports dạng cây. Có thể sẽ dễ hơn nếu in úp ngược và chỉ để supports chạm vào bàn in. Nhớ in ở nhiệt độ nóng hơn để có độ bám dính giữa các lớp tốt.

Thiết kế trên Onshape:

https://cad.onshape.com/documents/04475c5f0b10f615ba6406b0/w/803be5fc30da88ad123c57bc/e/5c68ebcd4bd6fadca6e7b05d?renderMode=0&uiState=6588abac43790f77f7a5ba1e
