Bàn Thử Nghiệm Điện Tử Máy In 3D

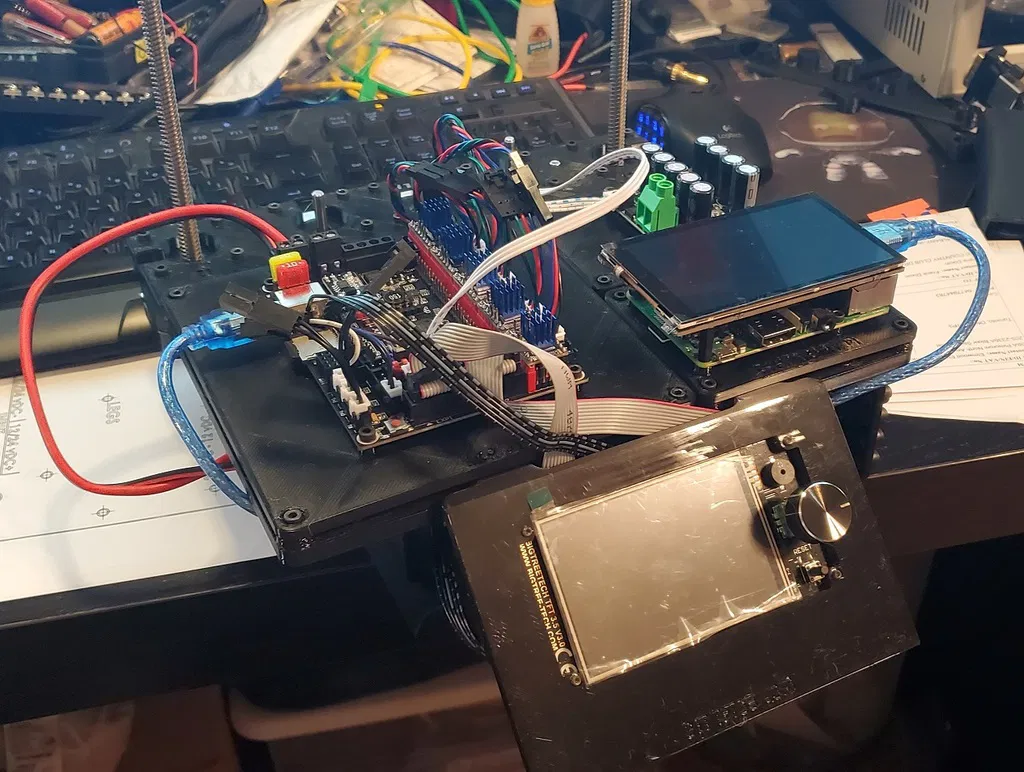

Tôi muốn có khả năng kiểm tra điện tử và firmware cho máy in 3D của mình mà không cần phải đưa máy ra khỏi hoạt động, vì vậy tôi đã thiết kế một bàn thử nghiệm mô-đun cho mục đích này.

Nó được thiết kế để sử dụng nguồn điện 24v 10a+, và có bộ chuyển đổi giảm áp để lấy 12v và 5v để cấp nguồn đèn, Raspberry Pi, bo mạch 12v, v.v. Tất cả các mạch đều được bảo vệ bằng cầu chì.

Các bộ phận được dán nhãn để hỗ trợ việc lắp ráp và đặt linh kiện trong quá trình xây dựng, và sau đó các tấm gắn khác nhau được dán nhãn với linh kiện mà chúng được thiết kế để gắn. Các tệp STEP trống cũng được bao gồm để cho phép tạo các tấm gắn bổ sung.

In tất cả các bộ phận bằng PETg hoặc vật liệu tự dập tắt phù hợp khác. Có 6 chân cho các chân đế được in từ TPU.

Bản in này sẽ yêu cầu khay in TỐI THIỂU 250mm x 200mm.

Danh sách bộ phận:

8x Vít đầu ổ cắm M3x10mm để gắn các bộ phận điện vào đáy bo mạch

8x Vít đầu ổ cắm M3x16mm để gắn bo mạch chính và bo mạch động cơ vào chân đế.

12x Vít chèn nhiệt M3x0.5 ngắn (5mm) để lắp các tấm gắn.

18x Đai ốc M3 cho các vít khác nhau (tối thiểu, mỗi tấm mở rộng/hiển thị sẽ yêu cầu thêm 2 đai ốc lục giác, mỗi tấm gắn linh kiện sẽ yêu cầu thêm 4 đai ốc để lắp PCB/linh kiện)

Các động cơ và tấm gắn linh kiện có thể được lắp bằng vít M3x8mm hoặc M3x10mm.

Các tấm hiển thị và mở rộng nên được lắp bằng vít M3x8mm (2 cái), mặc dù vít 10mm cũng có thể sử dụng được, chúng chỉ ép hơi vào các tấm PCB một chút.

Nguồn điện Meanwell 24v 10A hoặc 15A sẽ hoạt động tốt cho dự án này. Tôi sử dụng nguồn điện Riden 60V 12A:

https://www.aliexpress.com/item/4001053200176.html?spm=a2g0s.9042311.0.0.30494c4de2q0eF

Đối với bộ chuyển đổi giảm áp, tôi đã sử dụng những bộ này từ Tobsun: https://www.amazon.com/gp/product/B07V7YY5X6/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 https://www.amazon.com/gp/product/B07V6X6L89/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1

Đối với các dải đấu cuối, tôi đã sử dụng loại 5 dãy và 8 dãy từ bộ này: https://www.amazon.com/gp/product/B07Y21W11W/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

Đối với cáp USB Raspberry Pi, tôi đã sử dụng cái này và cắt bỏ bộ chuyển đổi tường: https://www.amazon.com/gp/product/B01N9SL18E/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Đối với các giá đỡ cầu chì, tôi đã sử dụng những cái này: https://smile.amazon.com/gp/product/B00OK9H3EI/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1

Phiên bản 1.0

Phát hành ban đầu

Bao gồm các tấm gắn cho:

5x Động cơ NEMA 17 (có nhãn Z1, X, Y, E, Z2/E2)

Creality Melzi/BTT SKR Mini E3 v1.x và V2.0/Panucatt Kinetica

Duet 2 (tất cả các phiên bản)

Duet 3 (tất cả các phiên bản)

EINSY RAMBo/RAMBo Mini

MKS Gen 1.0/ Gen L

MKS GEN v1.4/ BASIC v1.6

RAMBo v1.x

BTT SKR 1.x

BTT SKR Mini v1.x

BTT SKR Pro v1.x

Màn hình LCD RepRap 2004

BTT TFT35 v3.0

Raspberry Pi (Tất cả các phiên bản ngoại trừ Pi Zero)

BTT 24v Mini UPS

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

Đầu phun .6mm lớp .30

Infill:

15% Gyroid

Filament: eSun PETg

Đen

Danh mục: Phụ kiện máy in 3D
