Giá đỡ thanh khăn LEXAN gắn trên bảng lỗ
Cánh cửa vòi hoa sen của tôi, thanh khăn lexan của tôi bị vỡ ở cuối, tôi đã thiết kế các đầu cho phép tôi sử dụng lại nó được gắn vào bảng điều khiển.
Mô tả

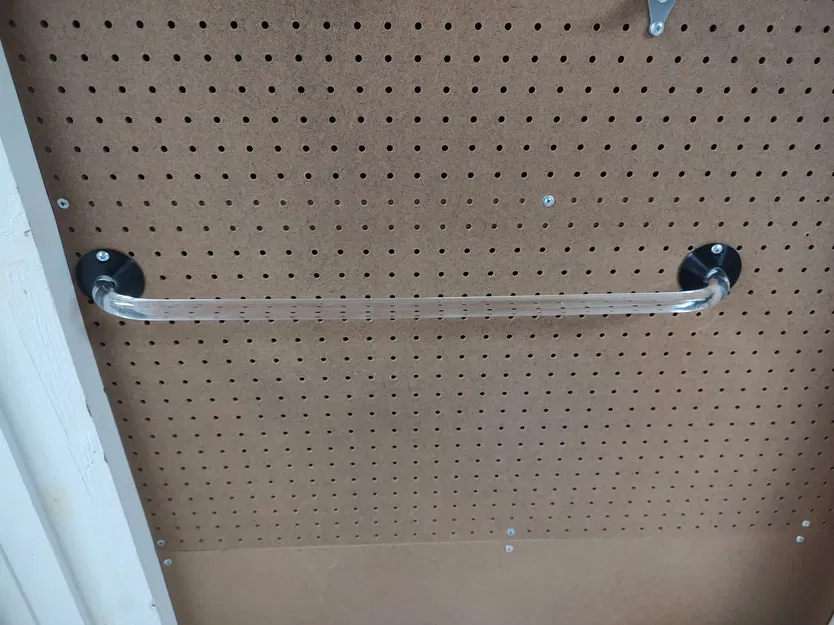

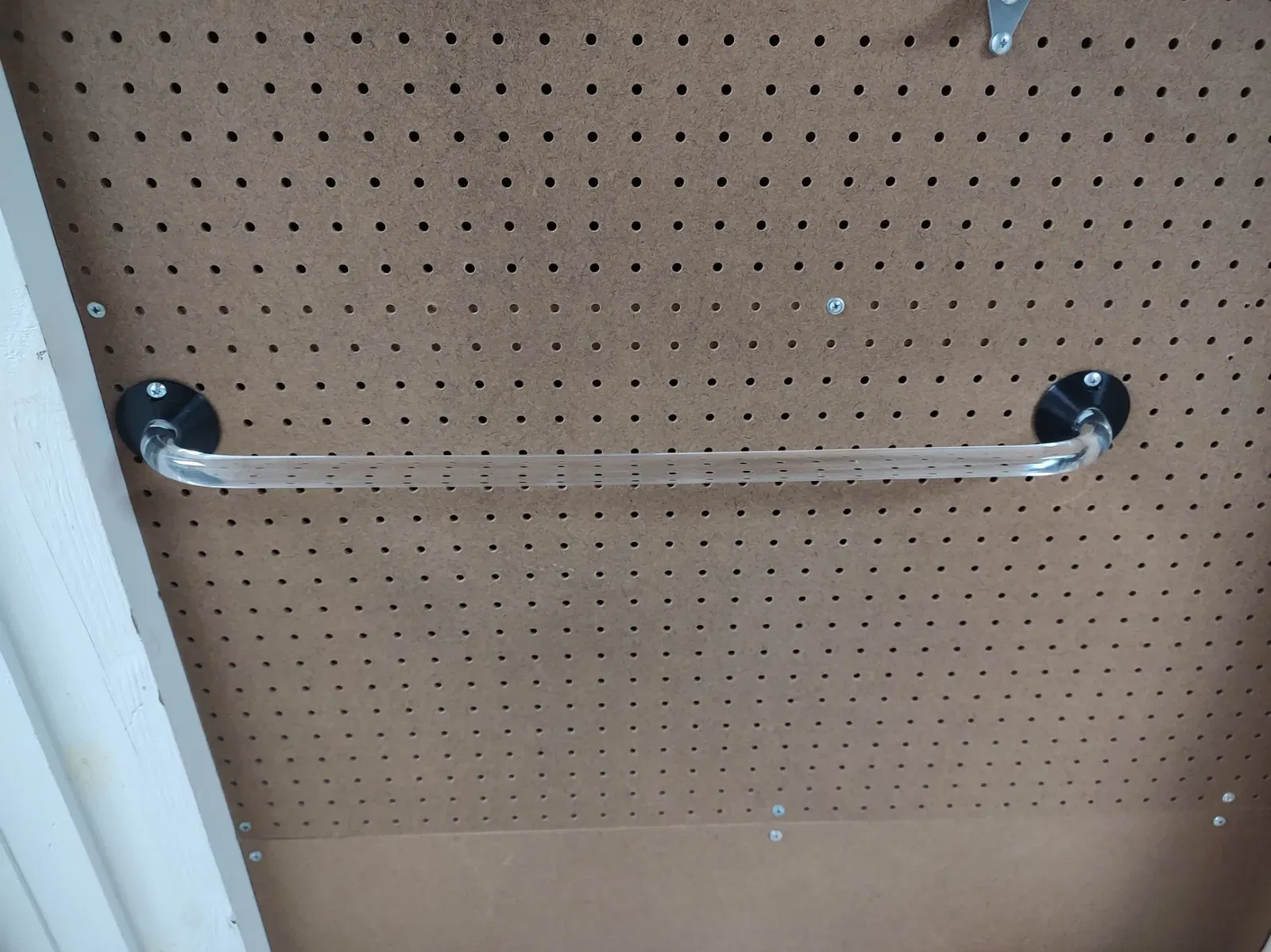

Tôi đã làm gãy một trong hai thanh/tay cầm khăn tắm Lexan trên cửa phòng tắm của chúng tôi, vì vậy tôi đã tái sử dụng nó để gắn lên một bảng ghim trong cửa hàng ở tầng hầm của tôi để treo đồ khô trước khi cho vào túi giặt. Các đầu được giữ vào thanh bằng các vít phẳng đầu #8 1/2in được vặn vào các lỗ đã được khoan ren ở đầu thanh. Thanh sau đó được gắn vào bảng ghim bằng các vít bảng ghim đi kèm với bộ phụ kiện bảng ghim của Triton Products (). Tôi đã in các đầu với chiều cao lớp 0. 3mm và 20% độ đặc Gyroid trong PLA trên MK3S của tôi. Phần cứng bao gồm:
2 - vít phẳng đầu #8
4 - vít bảng ghim Triton (hoặc vít in với STL đi kèm)
1 - thanh/tay cầm khăn tắm Lexan đường kính 19. 2 với các đầu gắn đã được gỡ bỏ
Tệp Freecad được bao gồm nếu thanh khăn tắm của bạn có đường kính khác và cần phải điều chỉnh. Tôi cũng đã bao gồm một tệp STL cho một vít bảng ghim mà tôi thiết kế 4 năm trước nên không có tệp FreeCAD.
