Vòm Module SecKit SK-Tank

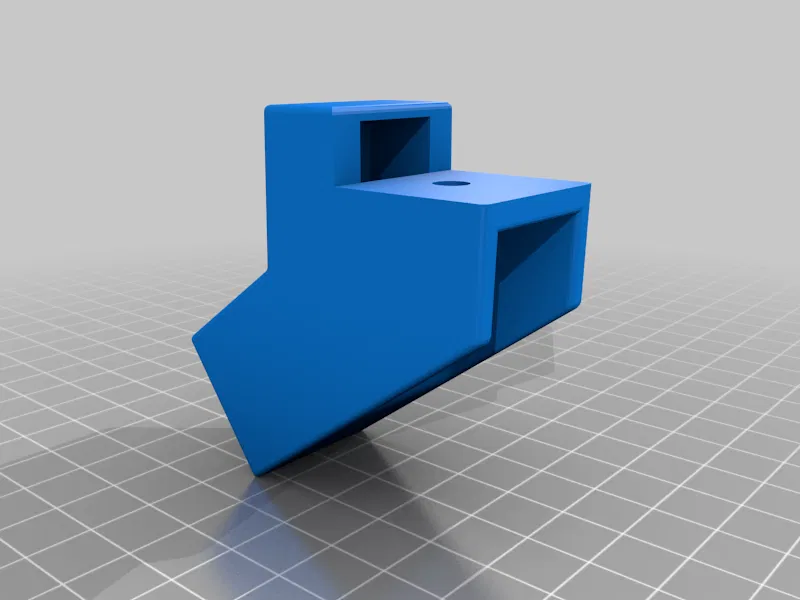

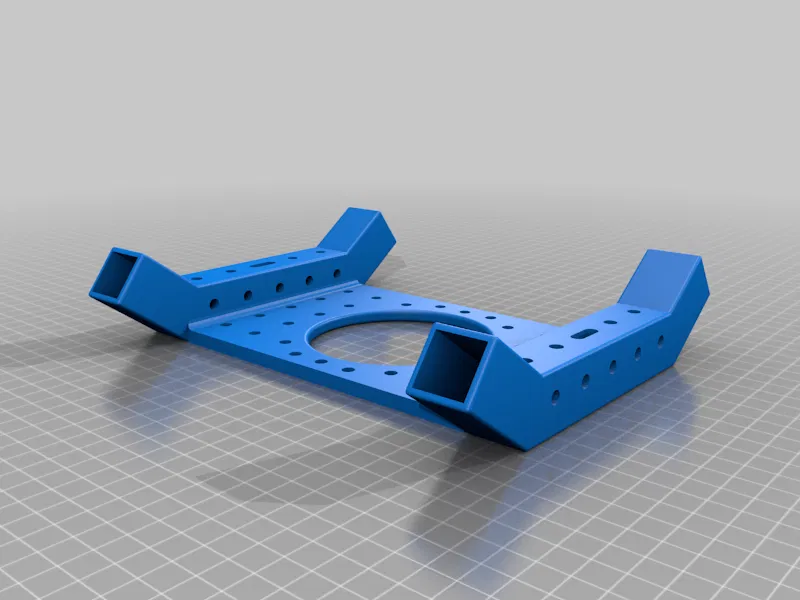

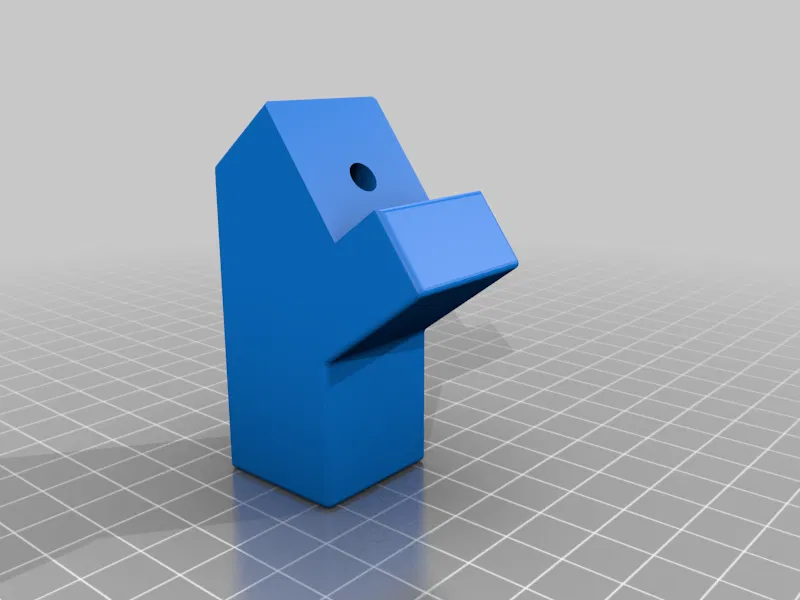

Đây là thiết kế vòm module cho SK-Tank. Hiện tại tôi đã có một số chân đế, một bệ trung tâm, một vài giá đỡ cuộn dây (spool holders), và một số tùy chọn để gắn cảm biến đứt dây tóc (filament runout sensors) và giá đỡ dây rút thẻ (badge reels). Tôi đã thiết kế cho ống nhôm vuông 3/4" và 20mm làm chân. Thiết kế trước đó cho chân ống 1/2" thực sự không đủ chỗ cho dây điện bên trong, vì vậy tôi đã xóa các tệp .stl cho chúng. Nếu ai đó muốn, hãy cho tôi biết, nhưng tôi khuyên dùng ống 3/4" hoặc 20mm.

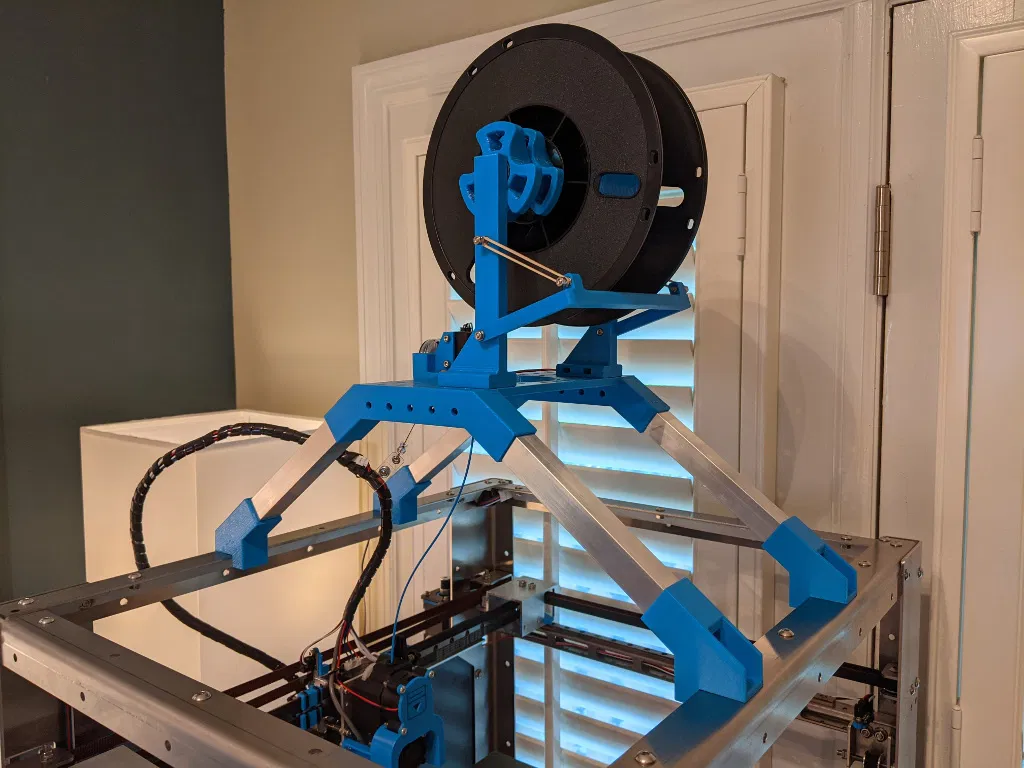

Vòm có thể được gắn theo hướng X hoặc Y, tạo ra các chiều cao khác nhau (vì góc của các giá đỡ giống nhau nhưng kích thước của máy in khác nhau). Để gắn vòm với chân theo hướng Y, chân phải dài 184 mm. Nếu gắn với chân theo hướng X, bệ sẽ cao hơn khoảng 33 mm và chân phải dài khoảng 289 mm.

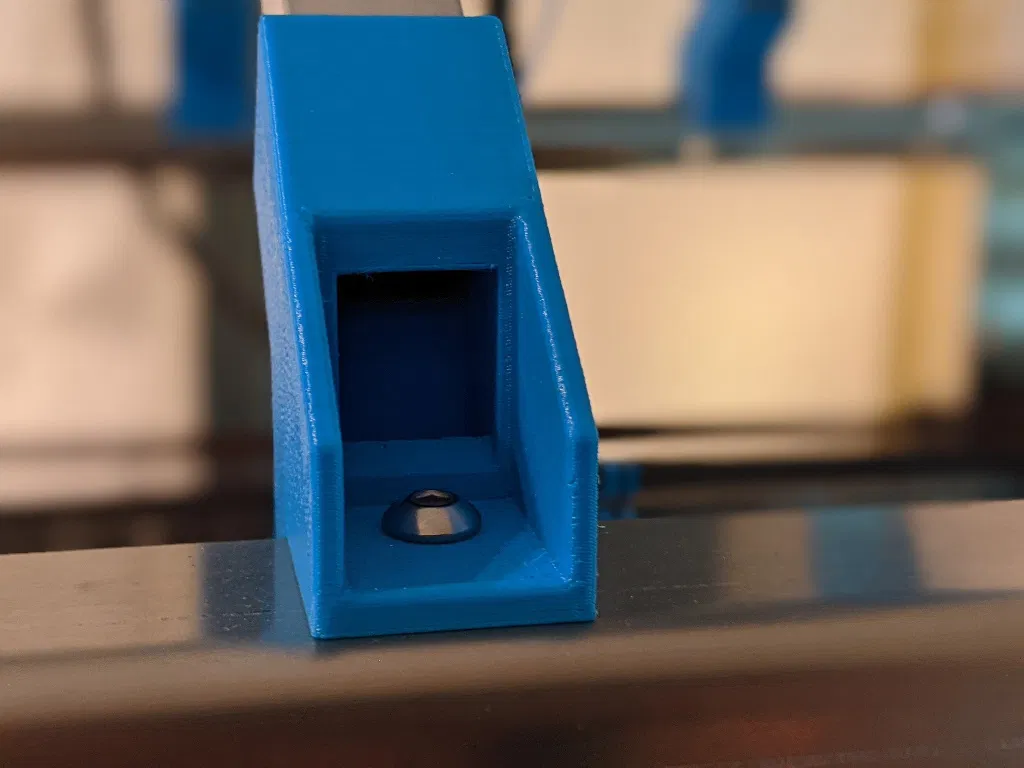

CẢNH BÁO: Hãy gắn chặt vòm vào đỉnh khung bằng bu lông M5! Nếu bạn bỏ qua bước này, sự rung động của máy in và lực kéo trên cuộn dây tóc có thể khiến toàn bộ vòm bị bung ra và rơi xuống, làm hỏng bản in của bạn, có khả năng làm hỏng máy in và gây cháy nhà bạn.

Mô hình này cung cấp:

• Một vị trí trung tâm để dây tóc đi xuống bộ đùn;
• Hai giá đỡ khác nhau cho giá đỡ cuộn dây tóc*;
• Một giá đỡ cho dây rút thẻ để hỗ trợ bó dây đùn*;
• Một giá đỡ cho cảm biến đứt dây tóc*;
• (Sắp có) Một giá đỡ bơm Berd-Air;
• Quản lý dây điện tích hợp;
• Nhiều lỗ để gắn các thứ khác. Muốn gắn camera ở trên đó? Không vấn đề gì.

*Tùy chọn.

Trong tương lai, tôi có thể sẽ bổ sung giá đỡ cho bộ dẫn hướng dây tóc và/hoặc ống Bowden (hoặc Bowden ngược), cho những người muốn đặt giá đỡ cuộn dây của họ ở nơi khác.

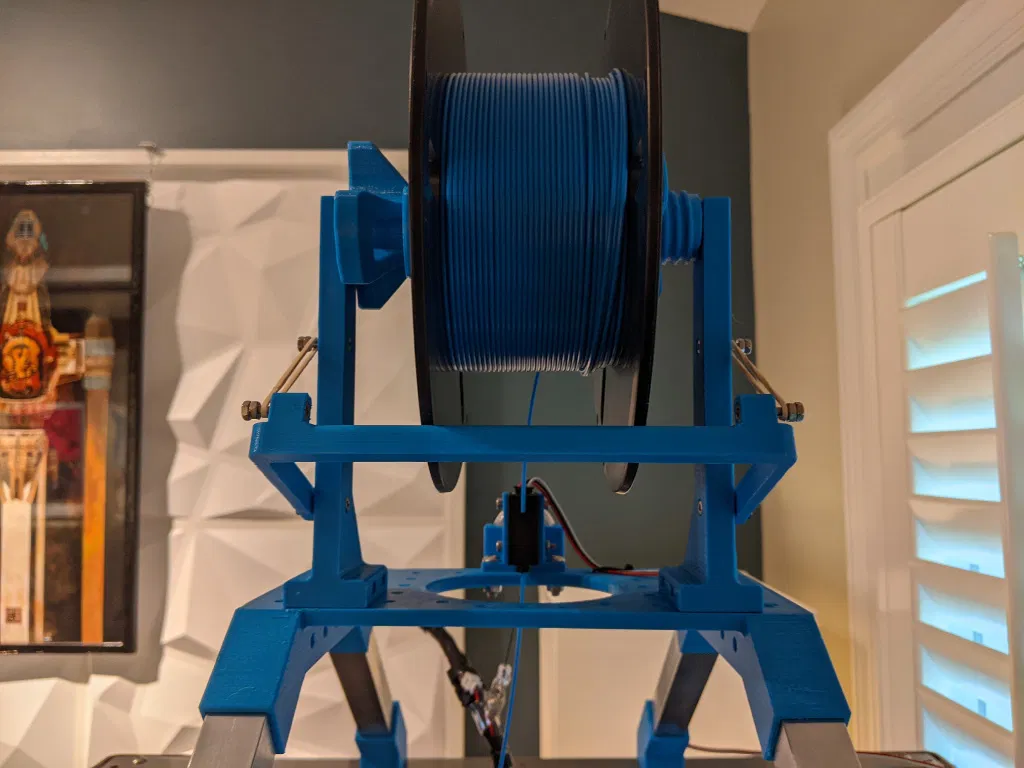

Giá đỡ cuộn dây cơ bản cần hai đai ốc giữ M5 và được thiết kế để giữ trục 5/16" hoặc 8mm. Bạn cần hai bản sao, một bản lật theo hướng X. Nó sẽ hoạt động với giá đỡ cuộn dây của butchja (hoặc tương đương)... xem liên kết bên dưới.

Trục giá đỡ cuộn dây 5/16" nên được cắt khoảng 145 mm nếu bạn sử dụng phiên bản 'dài' của thùng giá đỡ cuộn dây butchja dài 130 mm. Tôi sử dụng vòng đệm giữa vòng bi skate và giá đỡ để tạo một chút khoảng trống cho giá đỡ cuộn dây quay (tôi có thể đã tạo ra một phần nhô ra nhỏ thay vì sử dụng vòng đệm).

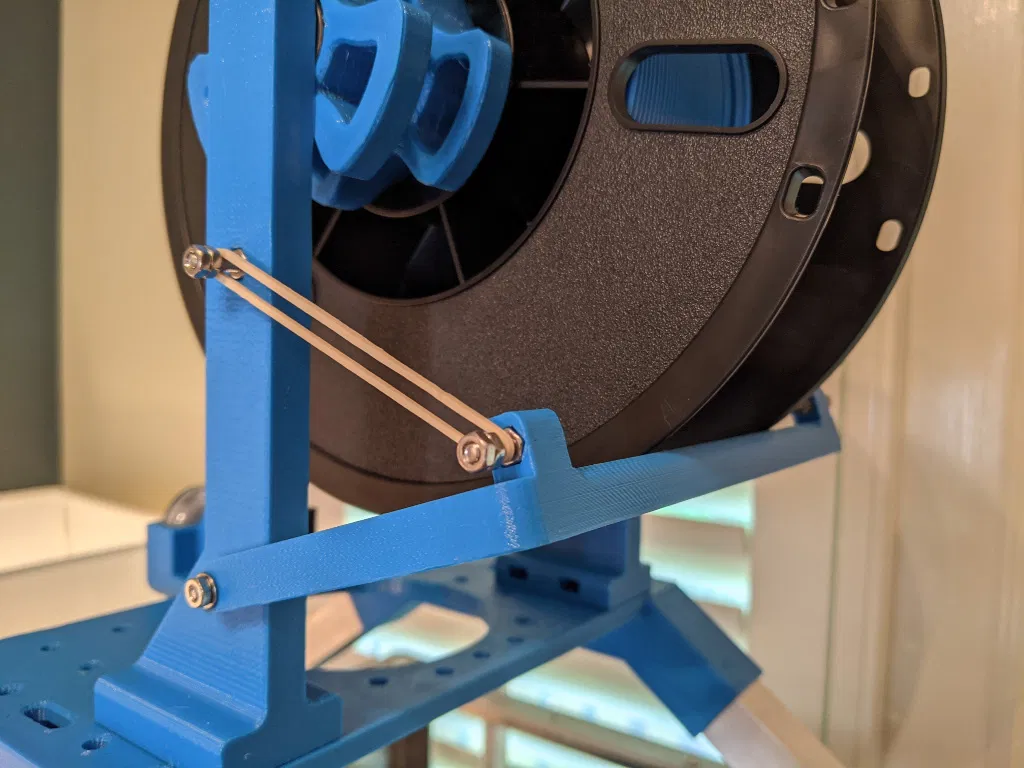

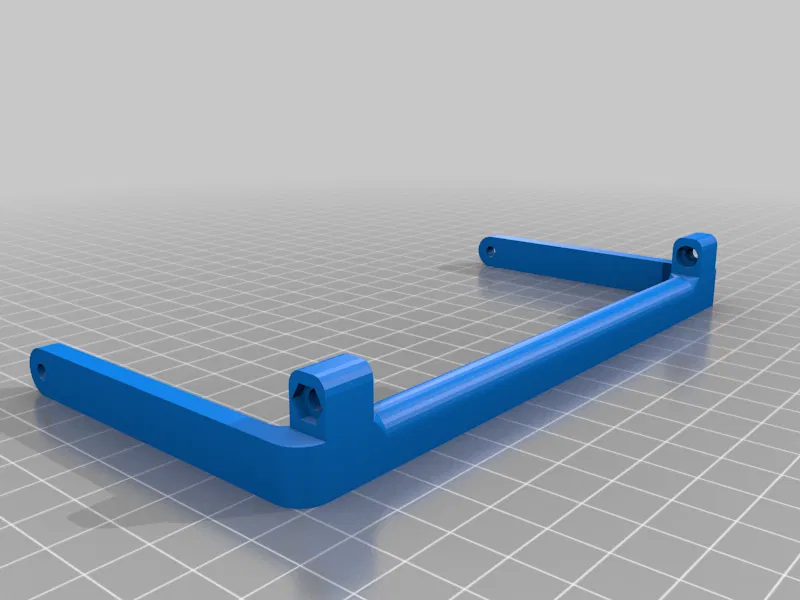

Để điều chỉnh ma sát, tôi đã thêm một thanh gạt đơn giản gắn vào đáy giá đỡ cuộn dây bằng vít và đai ốc M3. Cả hai bộ phận đó đều có các lỗ bổ sung cho vít M3 mà bạn có thể sử dụng để gắn dây cao su kéo thanh gạt vào cạnh cuộn dây.

Giá đỡ cuộn dây của butchja: https://www.thingiverse.com/thing:2070272

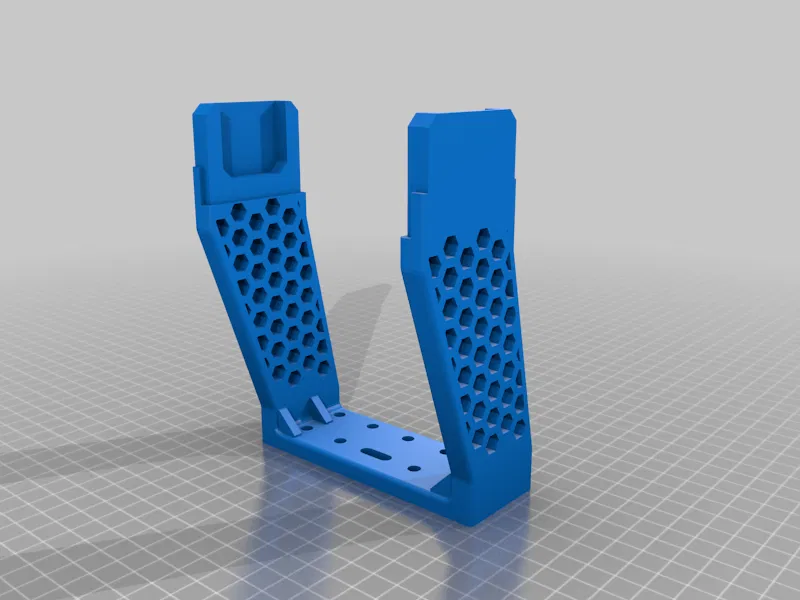

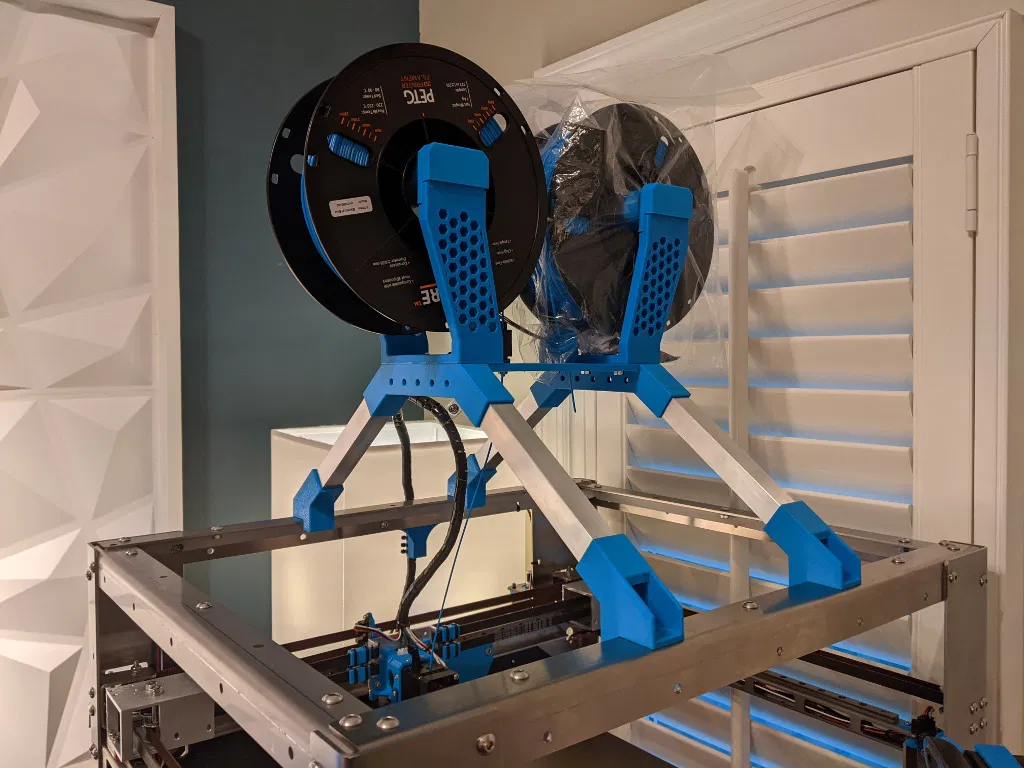

CHỈNH SỬA ngày 29 tháng 6 năm 2021: Tôi cũng vừa thêm một giá đỡ sẽ hoạt động với giá đỡ cuộn dây kín khí của TheBasicMind tại đây: https://www.thingiverse.com/thing:4846507 (xin lỗi, chức năng remix không hoạt động với tôi nên tôi chỉ đăng liên kết này). Cái này nên được gắn ở cuối bệ, để bệ có thể chứa hai cái đối diện nhau với đường dẫn dây tóc ở giữa. Giá đỡ này chưa được thử nghiệm kỹ lưỡng, nhưng nó sẽ hoạt động.

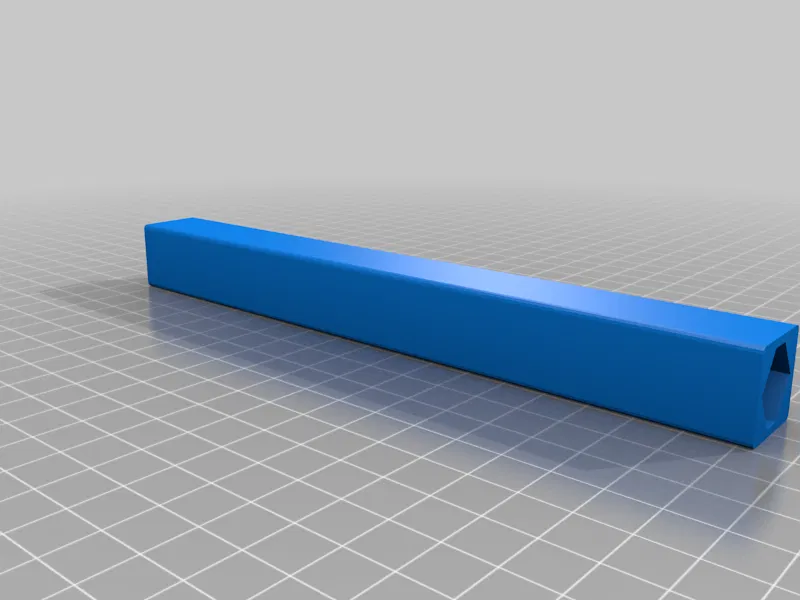

CHỈNH SỬA ngày 11 tháng 7 năm 2021: Tôi đã thêm một chân in được, cho những người thích in chân hơn là sử dụng nhôm định hình. Như hiện tại, chúng được định cỡ cho hướng Y; nếu bạn đang gắn theo hướng X, chúng sẽ cần được kéo dài đến 289 mm, nhưng bạn có thể thực hiện việc này trong slicer của mình. Chúng nên được in nằm ngang, với các mặt phẳng bên trong hướng lên và xuống, để chúng có thể được in mà không cần hỗ trợ và các lớp sẽ chạy dọc theo chiều dài. Lý tưởng nhất là bộ phận nên được lắp đặt sao cho các mặt phẳng bên trong ở hai bên, điều này sẽ đặt các lớp theo mặt phẳng thẳng đứng dọc theo bộ phận để có sức mạnh tối đa so với trọng lực. Sẽ có đủ khoảng trống, mặc dù bạn có thể cần loại bỏ bất kỳ chỗ phồng nào hoặc dấu chân voi. Nếu quá lỏng, bạn có thể in nó lớn hơn một chút hoặc quấn băng.

CHỈNH SỬA ngày 28 tháng 10 năm 2021: Tôi đã thêm một phiên bản bệ và chân đế để chấp nhận nhôm định hình hoặc ống 20mm. Tôi cũng đã sửa đổi giá đỡ cuộn dây kín khí để làm cho miệng trên hẹp hơn một chút và thêm một số thanh giằng ở góc dưới cùng để làm cho nó cứng hơn. Thưởng thức!

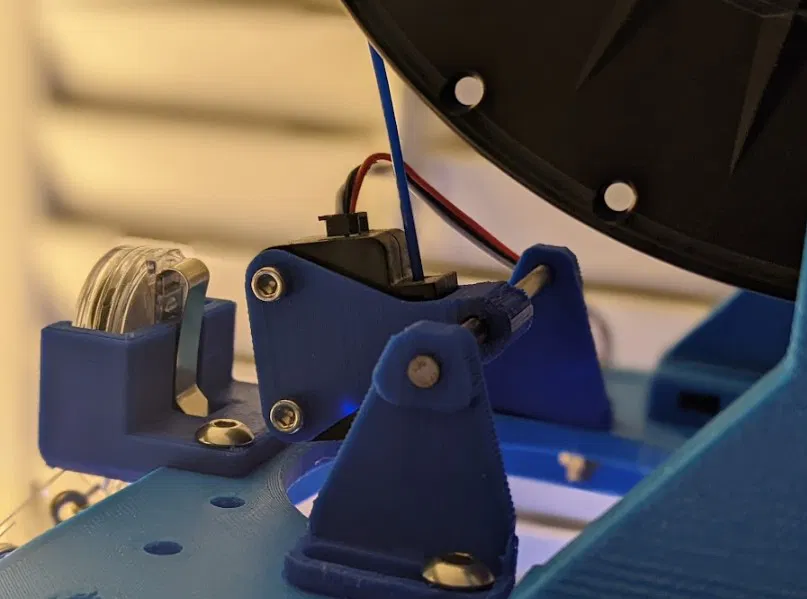

CHỈNH SỬA ngày 10 tháng 3 năm 2022: Tôi đã thêm một vài bộ phận cho giá đỡ cảm biến đứt dây tóc xoay trong mặt phẳng XZ hoặc YZ và trượt trong trục X hoặc Y, trên một thanh dẫn hướng 4x100 được gắn trong các giá đỡ trên vòm. Điều này sẽ giúp cảm biến đứt dây tóc không bị kẹt dây tóc. Để lắp ráp, a) khoan các lỗ 4mm ở giá đỡ đầu cuối và trục xoay thành 4mm; b) làm nóng thanh dẫn hướng và trượt trục xoay qua nó, sau đó để nguội và trượt qua lại cho đến khi nó trượt dễ dàng; sau đó c) bôi trơn bằng dầu hoặc than chì; sau đó d) lắp các giá đỡ đầu cuối và gắn vào vòm (nó có thể ở trên hoặc dưới, theo hướng X hoặc Y). Xem hình ảnh để biết cách tôi đã thiết lập. Đây là thanh dẫn hướng tôi đã sử dụng: https://www.amazon.com/gp/product/B07CNR3LXQ

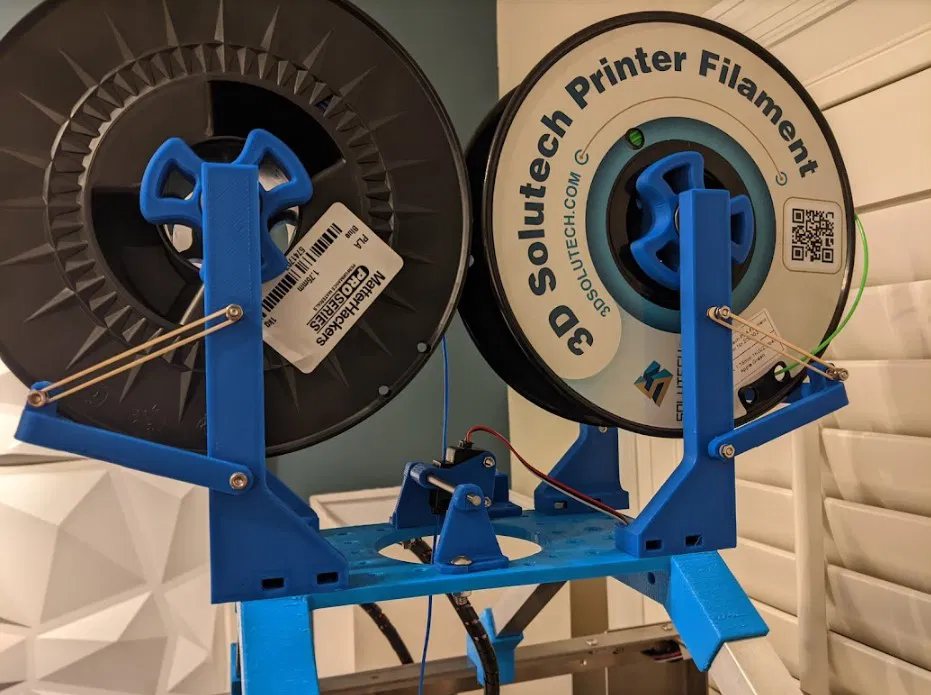

CHỈNH SỬA ngày 18 tháng 3 năm 2022: Tôi đã thêm một phiên bản giá đỡ cuộn dây của tôi để gắn hai cuộn dây đối diện nhau dọc theo trục X. Xem hình ảnh để biết cách nó lắp ráp (bạn cũng có thể thấy giá đỡ cảm biến đứt dây tóc trong hình). Theo hướng này, bạn cần một phiên bản ngắn hơn của giá đỡ cuộn dây butchja, vì vậy tôi cũng đã bao gồm nó.

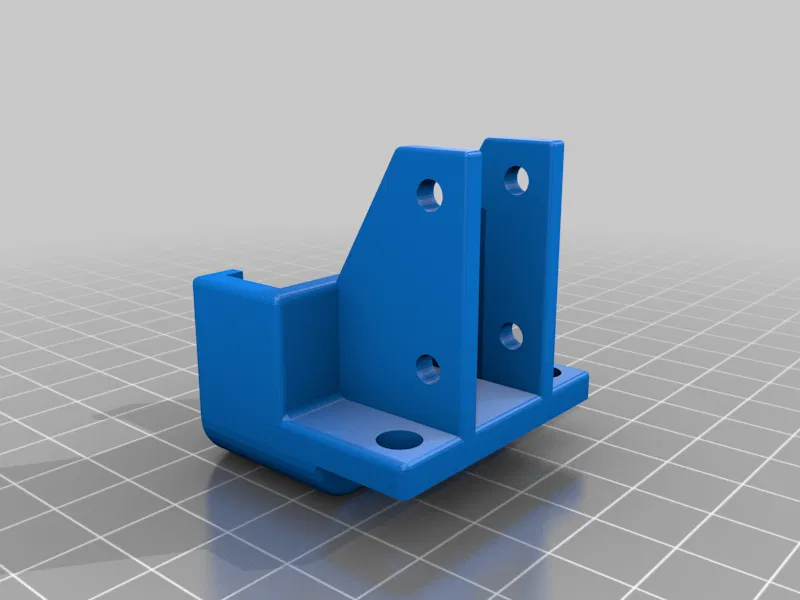

CHỈNH SỬA ngày 18 tháng 6 năm 2023: Tôi đã thêm các thiết kế để hỗ trợ Tank v2 sắp ra mắt, có khoảng cách khác nhau cho các lỗ khung trên cùng và sử dụng nhôm định hình 2020 cho chân đế.

Cài đặt In

Máy in:

SecKit SK-Tank

Rafts:

Không

Supports:

Có

Độ phân giải:

200

Infill:

20

Filament: Overture PETG, Xanh Dương Điện; cũng MatterHackers Pro PLA, Xanh Dương

Ghi chú:

Hãy sử dụng sự phán đoán tốt nhất của bạn cho các bộ phận hỗ trợ... việc lấy chúng ra khỏi các kênh bên trong và các khe giữ đai ốc có thể hơi khó khăn. Tôi đã làm được nhưng kết quả của bạn có thể khác.
