Hộp Đựng Pin Modul Đa Năng Tối Thượng (AAA, AA, CR2, C/R14, D/R20, Cúc, 9V/6F22, 18650)

Đây là phiên bản mở rộng của "Ultimate Modular Battery Holder" của Jason D. Tôi đã thực hiện nhiều thay đổi để dọn dẹp các bản "remix" hiện có, làm cho các mô-đun thực sự tiêu chuẩn hóa và "thân thiện với người OCD". Cơ bản là tôi phát bực vì các bản remix khác nhau, dù khớp với bản gốc nhưng vẫn có kích thước sai (chiều dài, vị trí kẹp, v.v.) nên tôi quyết định làm lại mọi thứ, đồng thời giữ cho chúng tương thích với thiết kế ban đầu.

Bản remix bao gồm các mô-đun để chứa hầu hết các loại pin phổ biến như: AA, AAA, C/R14, D/R20, CR2, CR2032, 18650/18XXX, 6F22. Đối với pin AA và AAA, có hai biến thể, loại mỏng chứa được 6/7 pin và loại rộng hơn chứa được 8 pin (vì chúng thường được bán theo bộ 2/4). Nó cũng đi kèm với các mô-đun tiện ích (xem ở dưới). Tất cả các mô-đun:

• có kích thước và bo tròn cạnh trong/ngoài chính xác, điểm khác biệt duy nhất là chiều rộng và hình dạng lỗ cắm pin
• đã loại bỏ nhãn vì bạn sẽ không thấy chúng khi pin đã đặt vào ngăn kéo của bạn
• giảm độ sâu của một số lỗ cắm pin để ít nhất một nửa viên pin sẽ nhô ra (dễ lấy hơn)
• sửa đổi kích thước lỗ với dung sai phù hợp để pin vừa vặn đẹp nhưng vẫn đủ lỏng để khi rút một viên pin ra không làm nhấc cả mô-đun lên, kích thước được lấy từ tài liệu/tiêu chuẩn của nhà sản xuất và kiểm tra với pin thực tế, ngoại trừ một số trường hợp:
  • đối với pin 9V/6F22 vì dường như các nhà sản xuất không quan tâm đến tiêu chuẩn IEC 6F22 và làm pin của họ có kích thước nhỏ hơn, tôi đã tạo một biến thể mô-đun có kích thước chính xác của pin 6F22 và nó sẽ phù hợp với tất cả các pin 9V có kích thước nhỏ hơn (<>tight.stl) và một biến thể có thêm khoảng trống để phù hợp với các pin 9V có kích thước đúng.
  • đối với mô-đun USB cũng tương tự, các nhà sản xuất có kích thước rất khác nhau nên nó được làm để phù hợp với trường hợp xấu nhất (đầu nối USB có kích thước quá khổ tối đa).

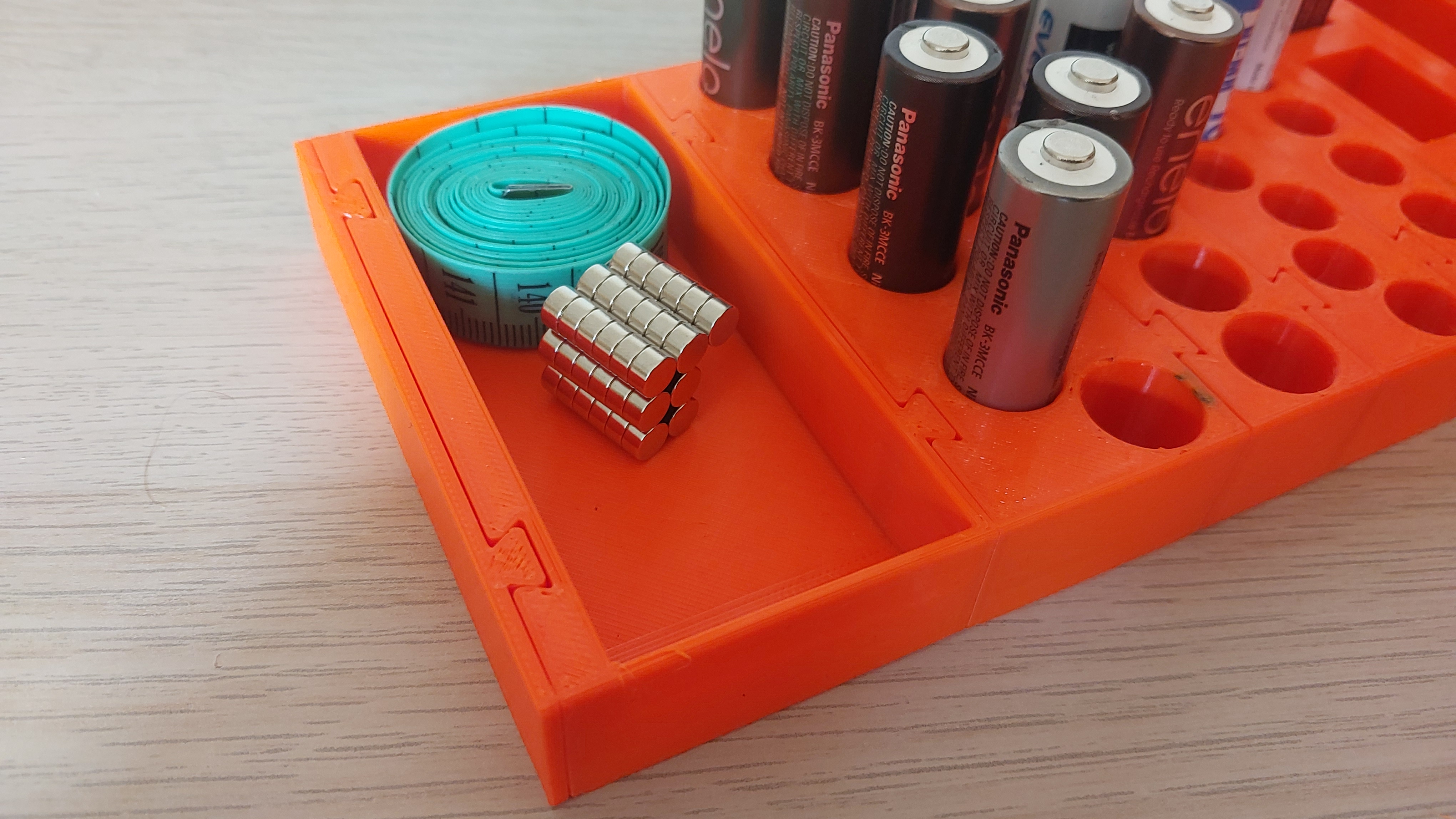

Các mô-đun tiện ích là các khay đa năng có hai kích thước, khay vỉ cho pin cúc áo trong bao bì, khay USB cho ổ đĩa và dongle. Ngoài ra, tôi còn đính kèm một số nắp đậy/mô-đun giả để bạn có thể đóng một phần các mô-đun bằng "nắp" và một mô-đun trống trong trường hợp bạn muốn có thêm khoảng cách giữa các mô-đun của mình.

Tất cả các bản in đều không cần hỗ trợ. Đối với các miếng Starter/Ender, bạn có thể cần bật brim để tăng độ bám dính với bàn in.

Nếu bạn cần một mô-đun cho kích thước pin cụ thể, hãy viết trong phần bình luận và tôi có thể thêm nó vào bộ sưu tập.
