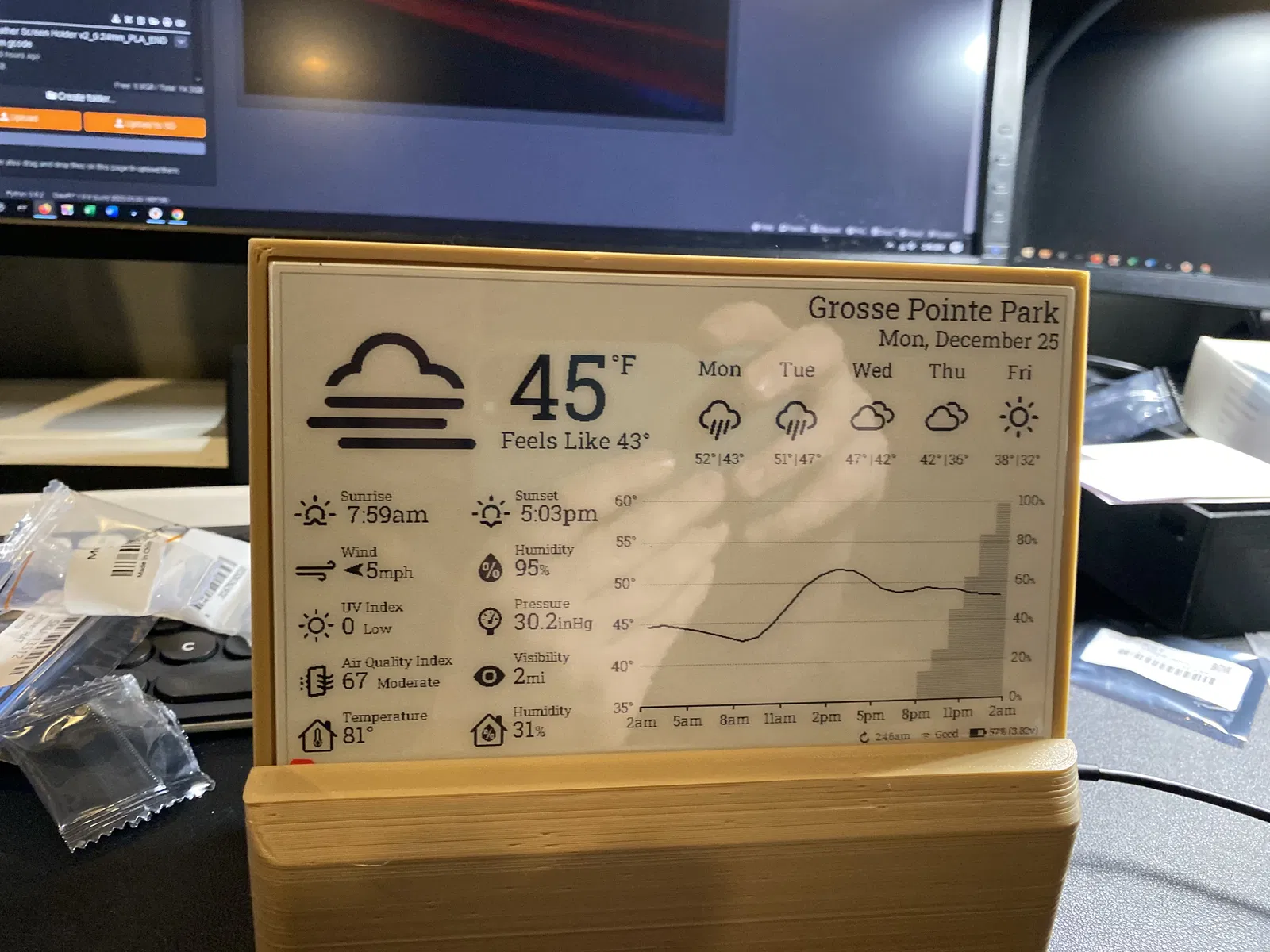

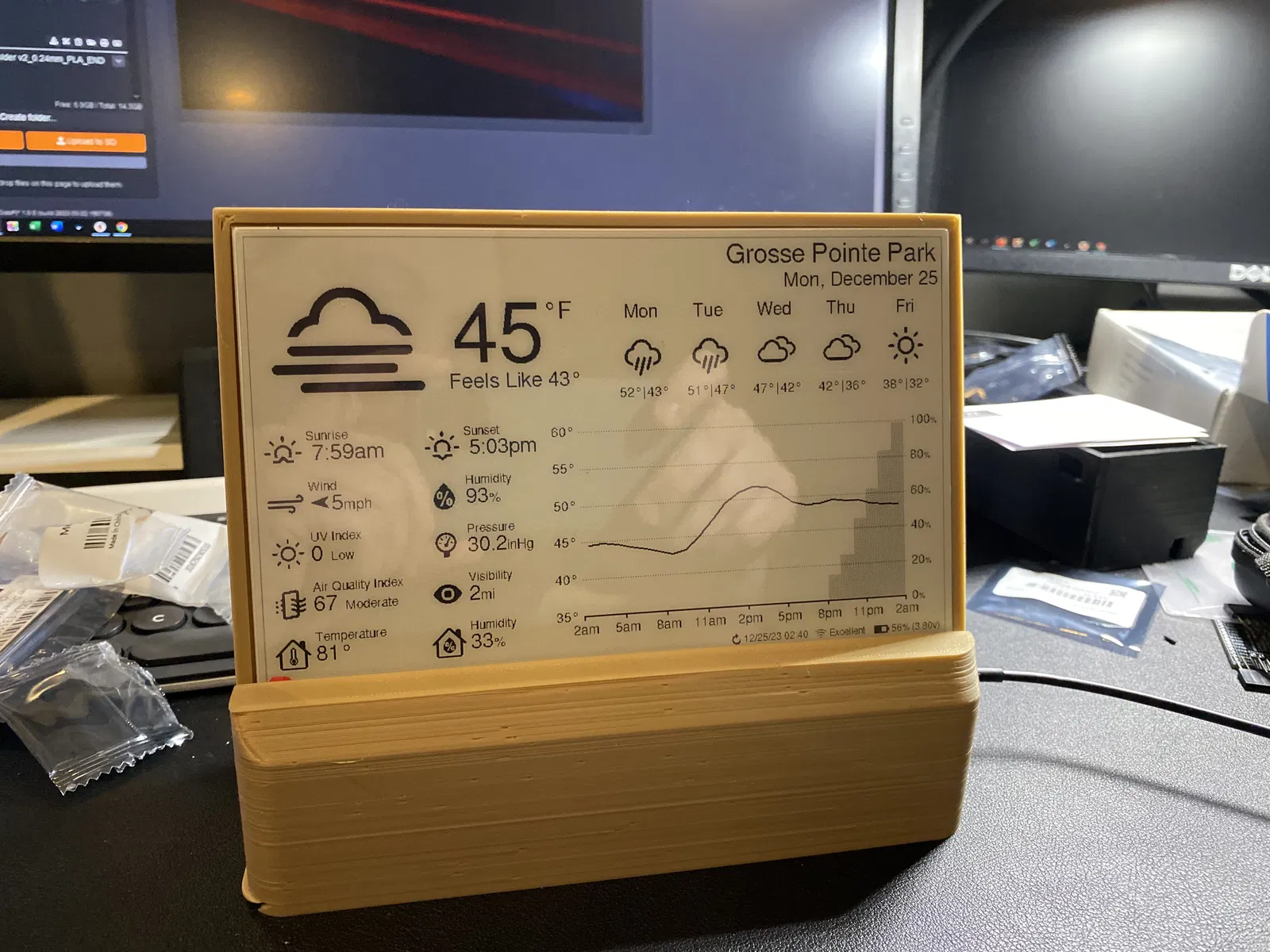

Vỏ và Đế giữ Màn hình Thời tiết ESP-32 E-Paper

Case để chứa bản dựng hoàn chỉnh của Màn hình Thời tiết ESP32 E-Paper của Luke Marzen có trên github tại đây: https://github.com/lmarzen/esp32-weather-epd/

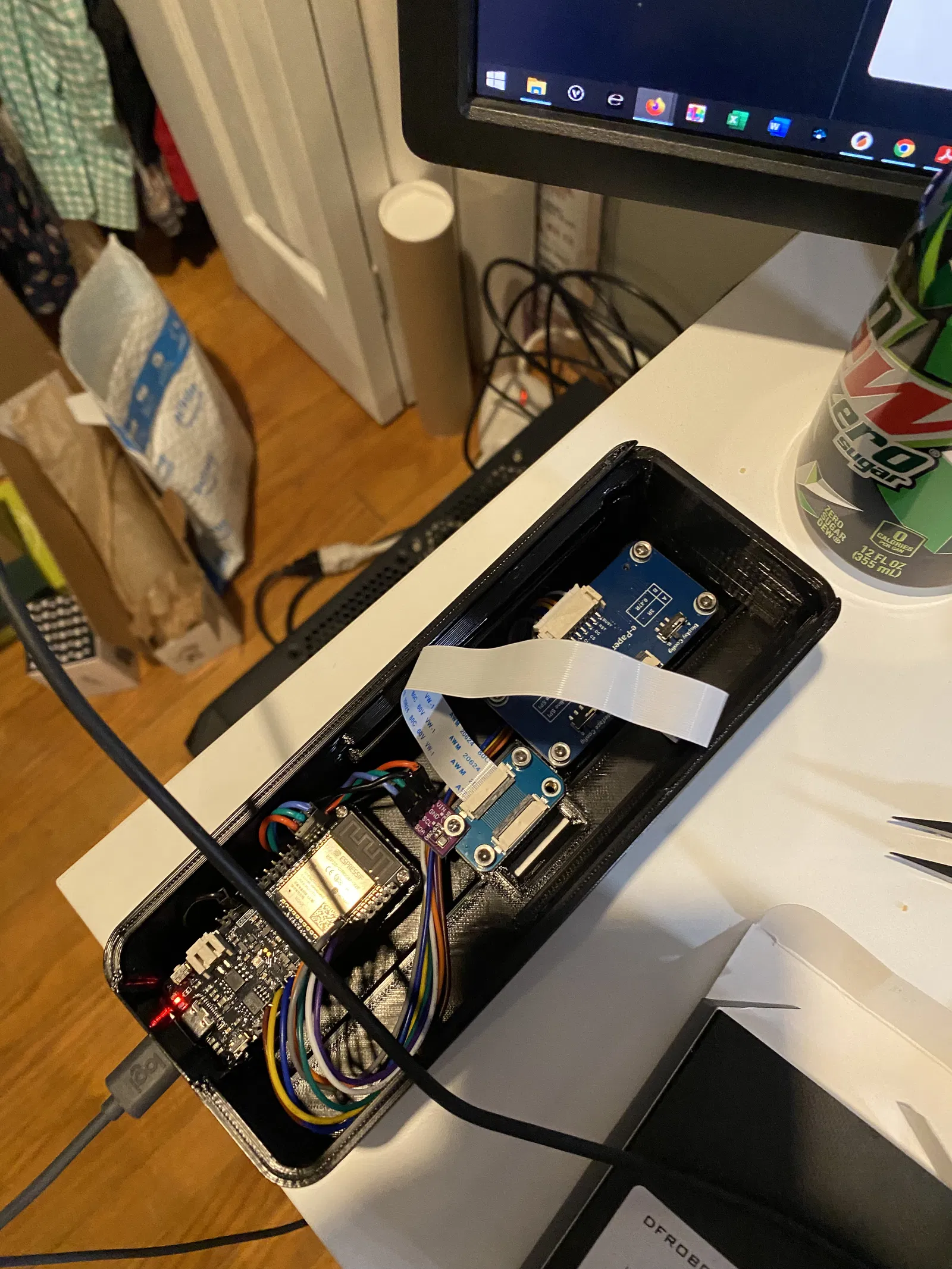

Nếu bạn làm theo hướng dẫn của lmarzen trên github, bạn sẽ cần chiếc vỏ này để chứa:

• Màn hình E Ink 7,5 inch, Bộ điều khiển và bộ chuyển đổi
• Bộ vi điều khiển FireBeetle 2 ESP32-E
• Cảm biến BME280 - Áp suất, Nhiệt độ và Độ ẩm
• Pin Lipo 5000mah (Tôi đã sử dụng cái này: https://a.co/d/g1CG0nQ)

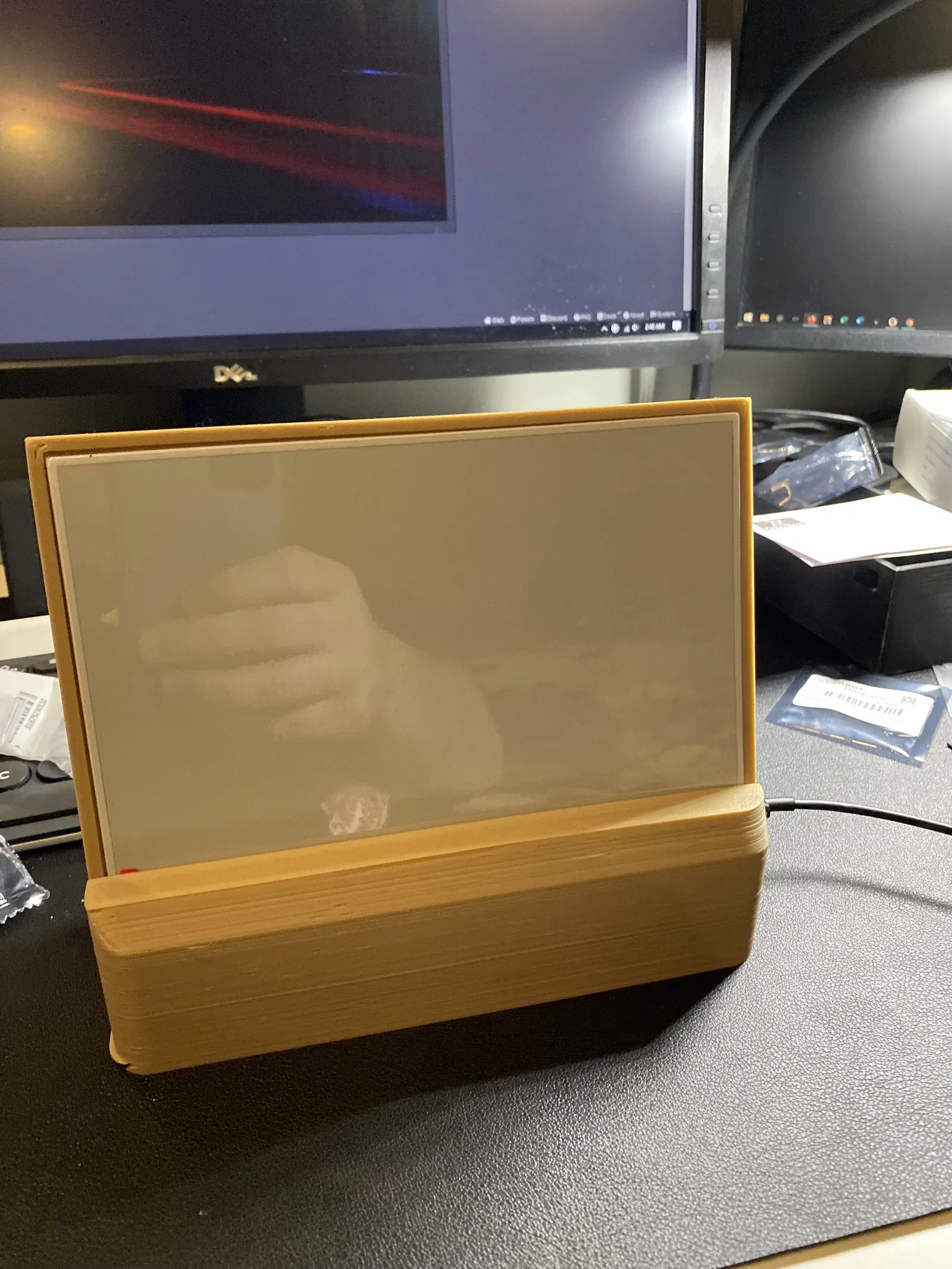

Vỏ này được thiết kế đặc biệt với các điểm gắn để giữ màn hình e-Paper 7,5 inch 800x480px của Waveshare có tại đây: https://www.waveshare.com/product/7.5inch-e-paper.htm

Ngoài các bộ phận được liệt kê cụ thể trong bản dựng github, bạn sẽ cần những thứ sau:

• 8 x bộ chèn nhiệt 3mm
• 2 x vít 2,5mm (những cái đi kèm với màn hình Waveshare đã hoạt động hoàn hảo với tôi)

Các thay đổi trong tương lai sẽ được thực hiện:

• Chiều cao lắp tổng thể của ESP32 hơi cao, nếu nó thấp hơn 5mm về phía trên của vỏ sẽ có khoảng trống tốt hơn cho các đầu nối DuPont.
• Sửa khoảng hở trên nắp dưới để nắp trượt vào vừa vặn hơn
• Thêm một chút vật liệu bên dưới cổng USB-C
• Thiết kế lại giá đỡ pin để gắn chắc chắn hơn
• Thêm điểm gắn cố định cho BME280 gần lưới tản nhiệt để cho phép không khí bên ngoài xác định các giá trị mà nó nhận được thay vì các giá trị bên trong vỏ máy
• Tìm cách lắp nút reset
• Tìm hiểu xem ESP 32 có thể được lắp đặt xa hơn về phía giữa của vỏ để có thêm khoảng trống cho đầu nối pin hay không.
• Chỉnh sửa chung
