Creality K1 - Bộ giảm thanh và bảo vệ quạt bên cải tiến

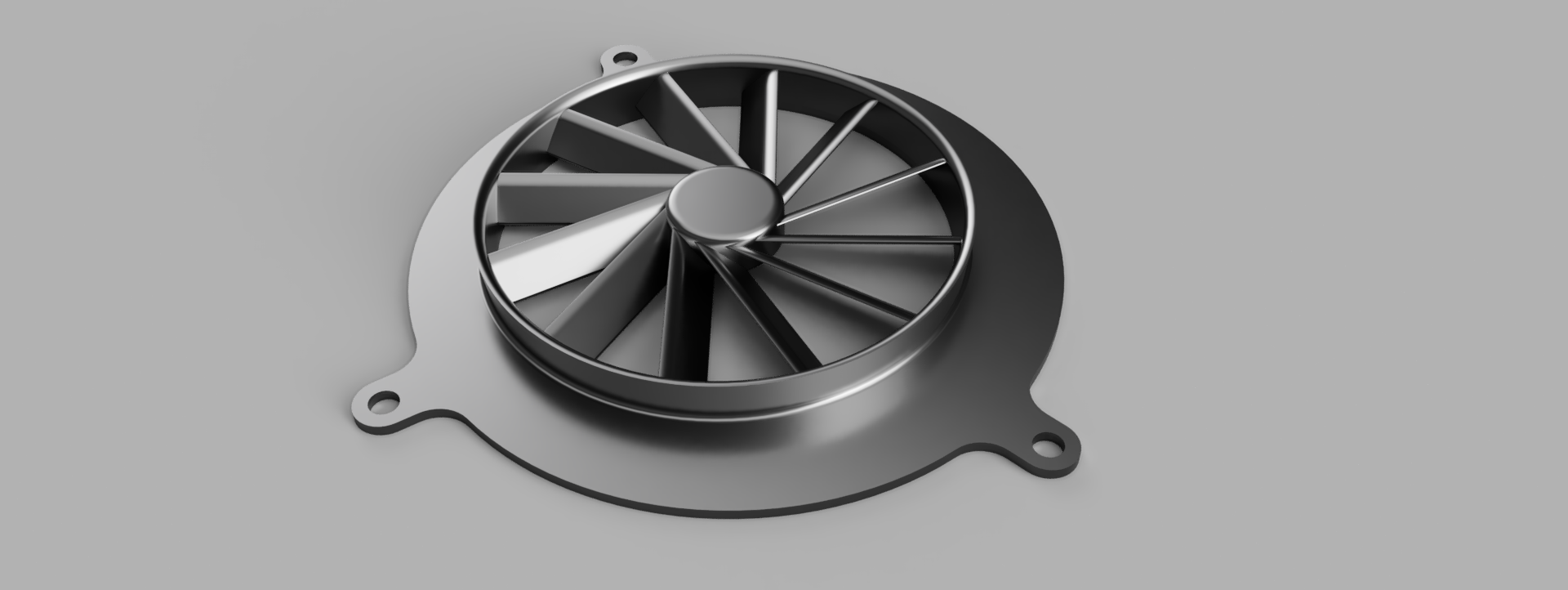

Tôi đã tìm kiếm bộ giảm thanh và lưới bảo vệ cho quạt bên của K1. Có rất nhiều lựa chọn ở đây, nhưng bất kỳ lưới nào trong luồng khí đều có thể làm tăng hoặc giảm tiếng ồn. Vì tôi không muốn thử nghiệm mọi thứ, tôi đã tự chế tạo cái của mình. Suy nghĩ của tôi đi theo hướng bánh xe dẫn hướng tạo ra một vòng xoáy luồng khí về phía bánh xe tuabin. Tôi đã thử nghiệm điều này rất đơn giản với các cánh quạt thẳng được xoay 45°. Tôi thấy kết quả thật đáng ngạc nhiên. Chiếc quạt giờ chạy êm hơn vì luồng khí ít gây tiếng ồn hơn. Nhìn chung, tôi hài lòng với kết quả. Chắc chắn có thể tốt hơn nữa.

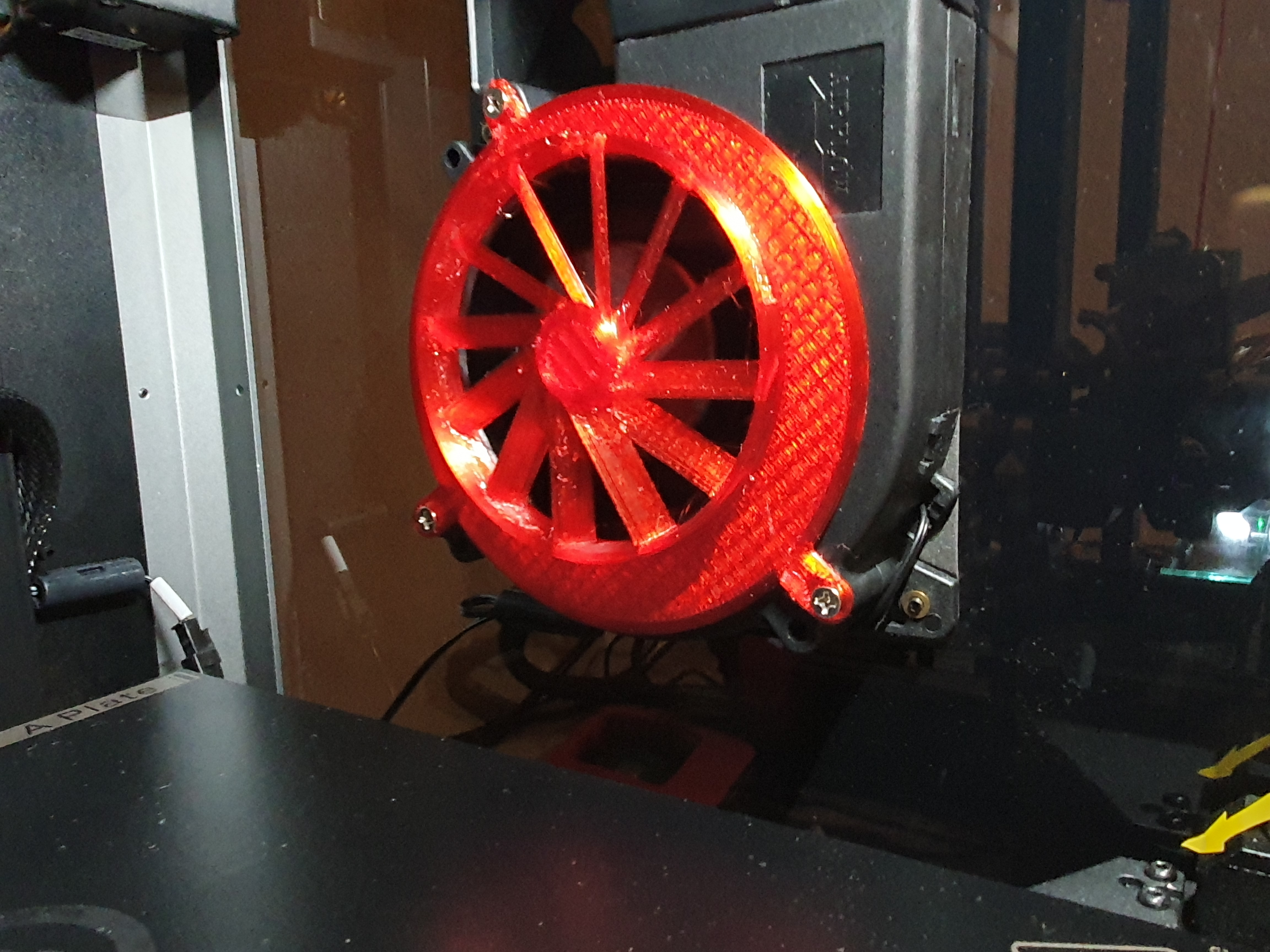

Tôi đã in mẫu đầu tiên bằng PETG trong. Tôi sẽ in phiên bản tiếp theo bằng ABS hoặc ASA. Nhưng PETG không có vấn đề gì.

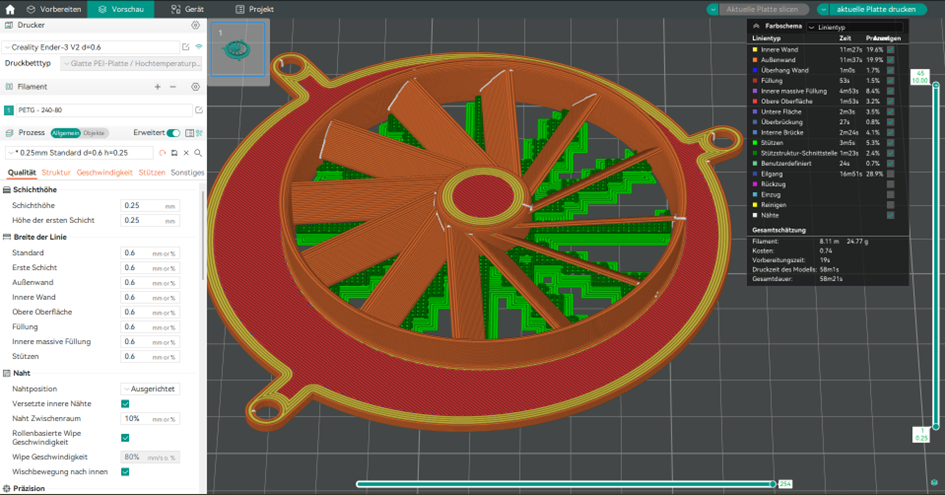

Đầu phun: 0.6 (0.4) Lớp: 0.25 (0.2)

Cần có giá đỡ bên dưới các cánh quạt.

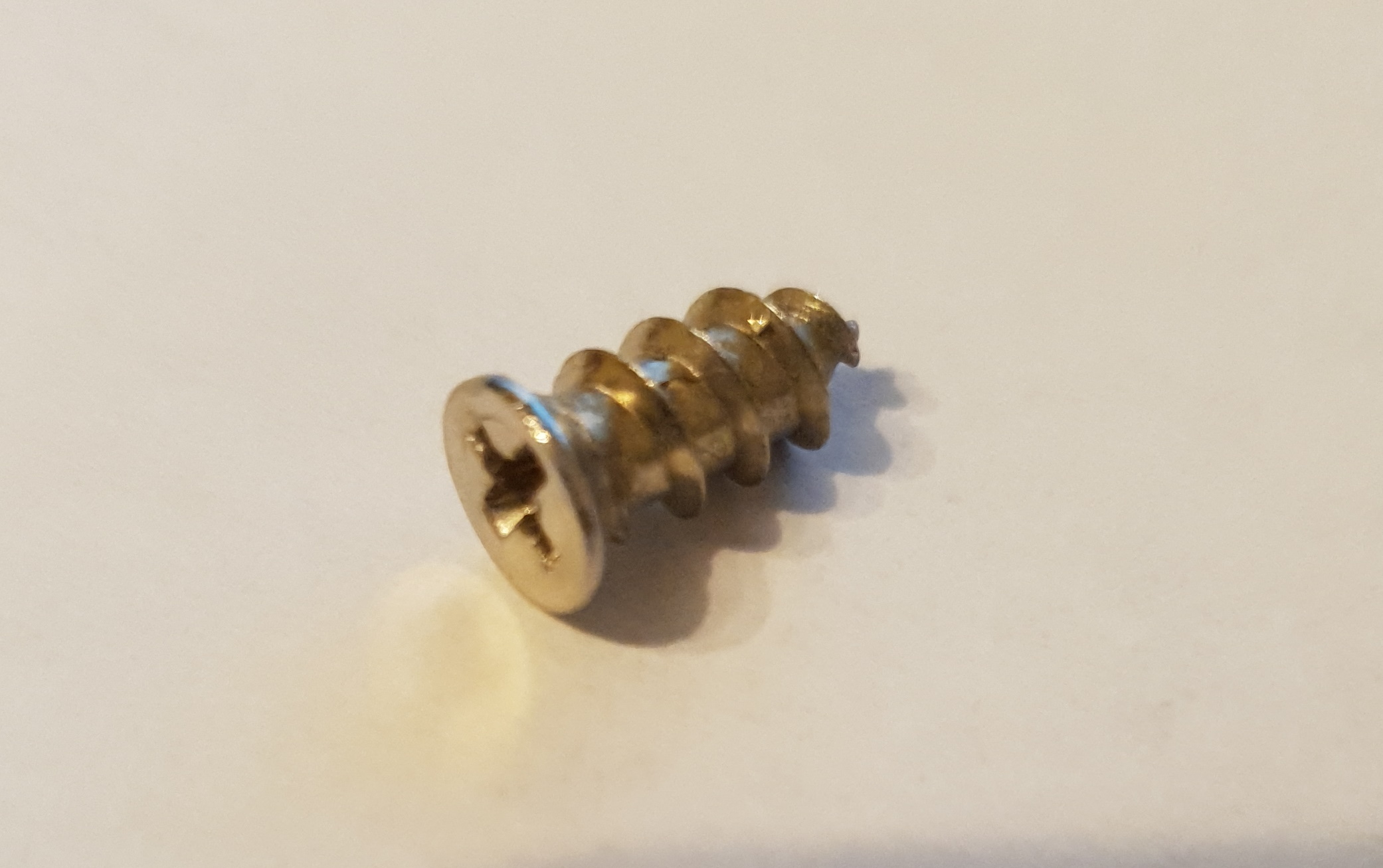

Để lắp vào các lỗ 4.4 mm, tôi đã vặn các vít ren thô 5x11 mm vào nhựa. Nên sử dụng băng keo hai mặt loại tốt (chịu nhiệt lên đến tối thiểu 60°), nhưng chưa thử nghiệm.

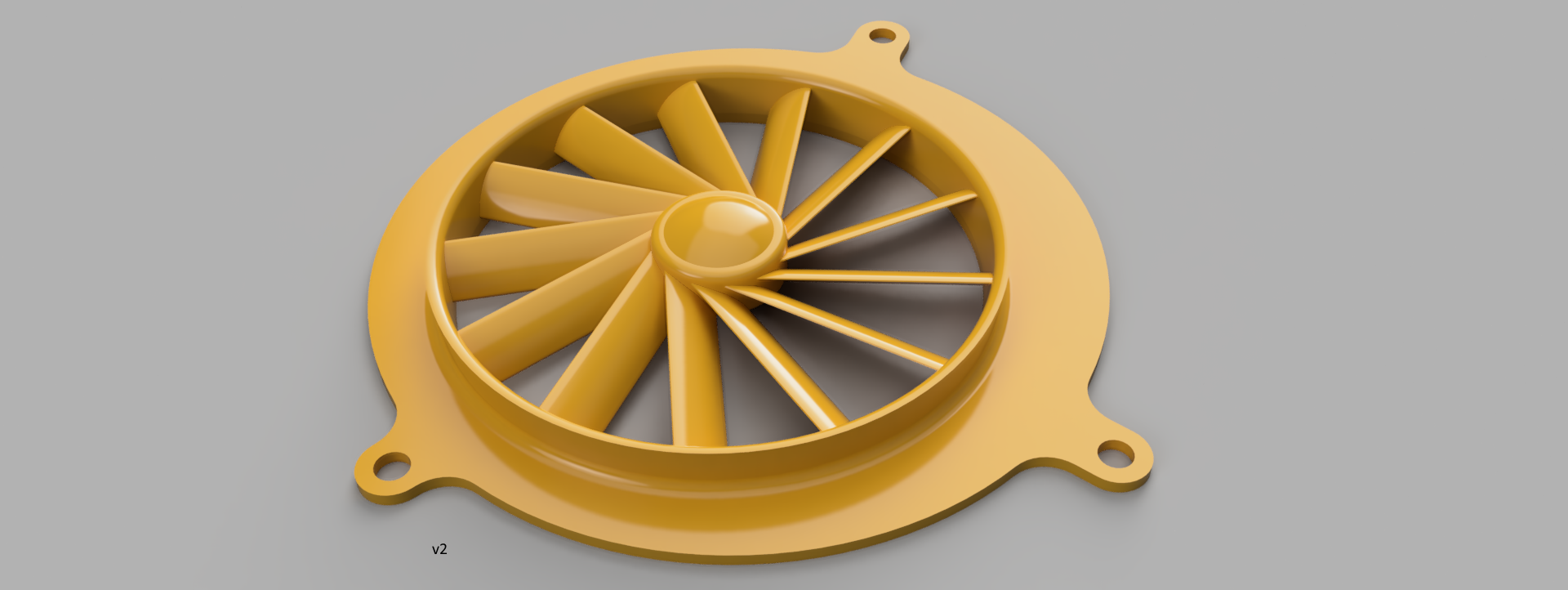

Phiên bản thử nghiệm v2

Vì tò mò, tôi đã phát triển phiên bản thứ hai với thêm một cánh quạt và mỗi cánh quạt có một biên dạng cánh mỏng nhẹ. Trong quá trình thử nghiệm, tôi nhận thấy tiếng ồn không khí hơi tăng lên ở tải trọng tối đa nhưng cũng có luồng khí lớn hơn ở phạm vi tải trọng trung bình. Vì tôi không thực hiện bất kỳ phép đo thực tế nào, tất cả những điều này đều mang tính lý thuyết thuần túy và có thể sai. Nếu muốn, bạn có thể in phiên bản v2 và tự mình thử nghiệm. Có lẽ bạn có thể tìm thấy sự tối ưu về giảm tiếng ồn, bảo vệ và hiệu suất.
