Giá đỡ tùy chỉnh cho phép di chuyển bảng điều khiển và giá đỡ cuộn chỉ trên Elegoo Neptune 3 Pro

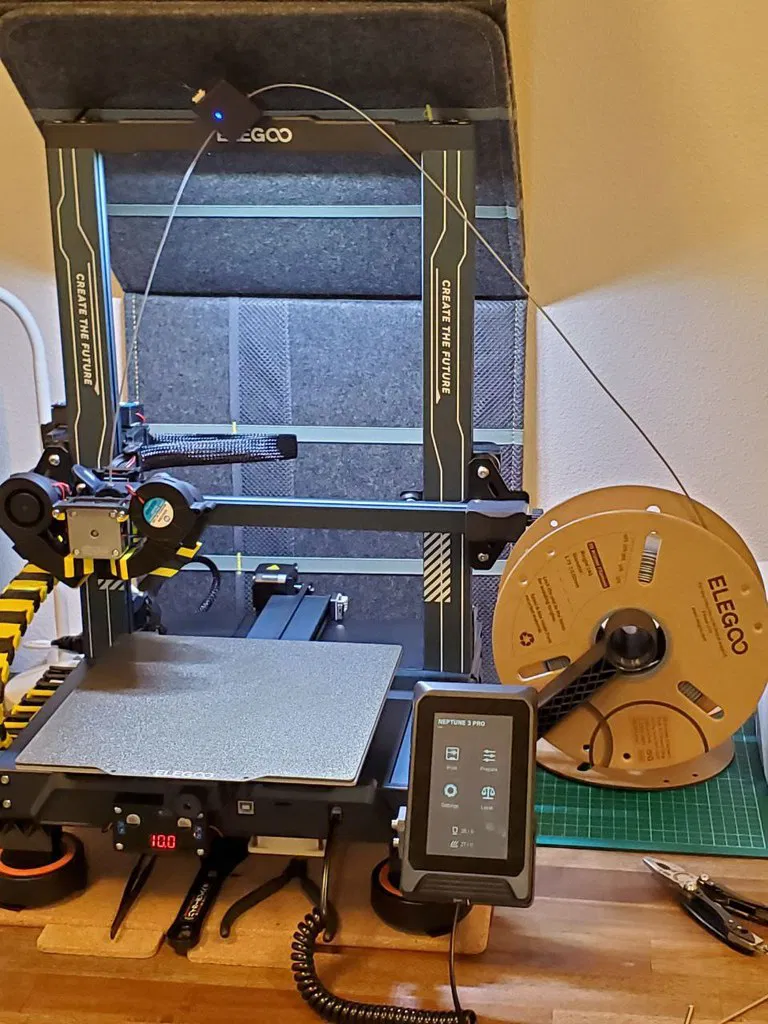

Mod này di chuyển giá đỡ cuộn chỉ (spool holder) mặc định sang bên phải, hạ thấp chiều cao và trọng tâm của máy in, giúp giảm đáng kể rung lắc khi in.

Vị trí mặc định của giá đỡ cuộn chỉ làm lệch trọng tâm máy in về phía trên và phía sau, gây ra nhiều rung lắc phụ khi in cho khung máy. Bạn có thể thấy điều này bằng cách gõ nhẹ vào giá đỡ cuộn chỉ - nó sẽ rung trong khoảnh khắc.

Hãy thử đẩy nhẹ vào phía trước của giá đỡ cuộn chỉ - khung máy phía trước của máy in sẽ dễ dàng nâng lên do phần lớn khối lượng của nó đã bị dịch chuyển về phía sau.

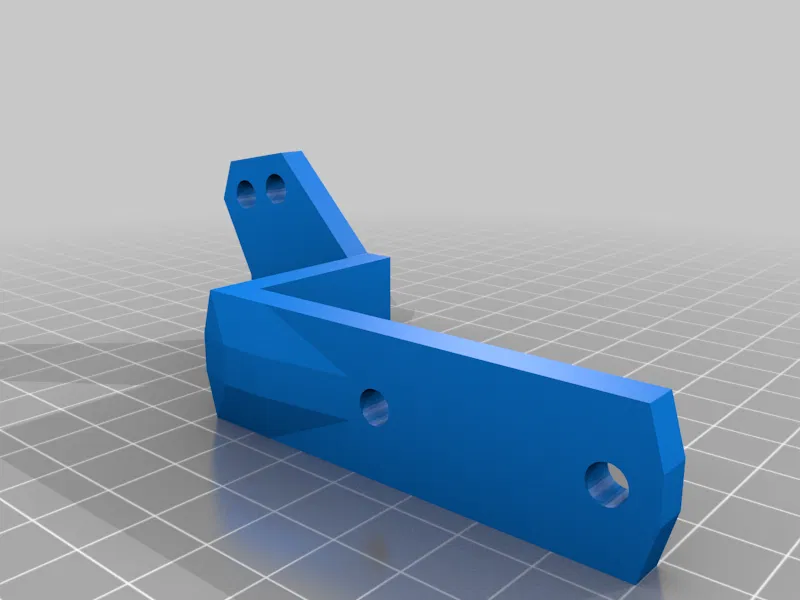

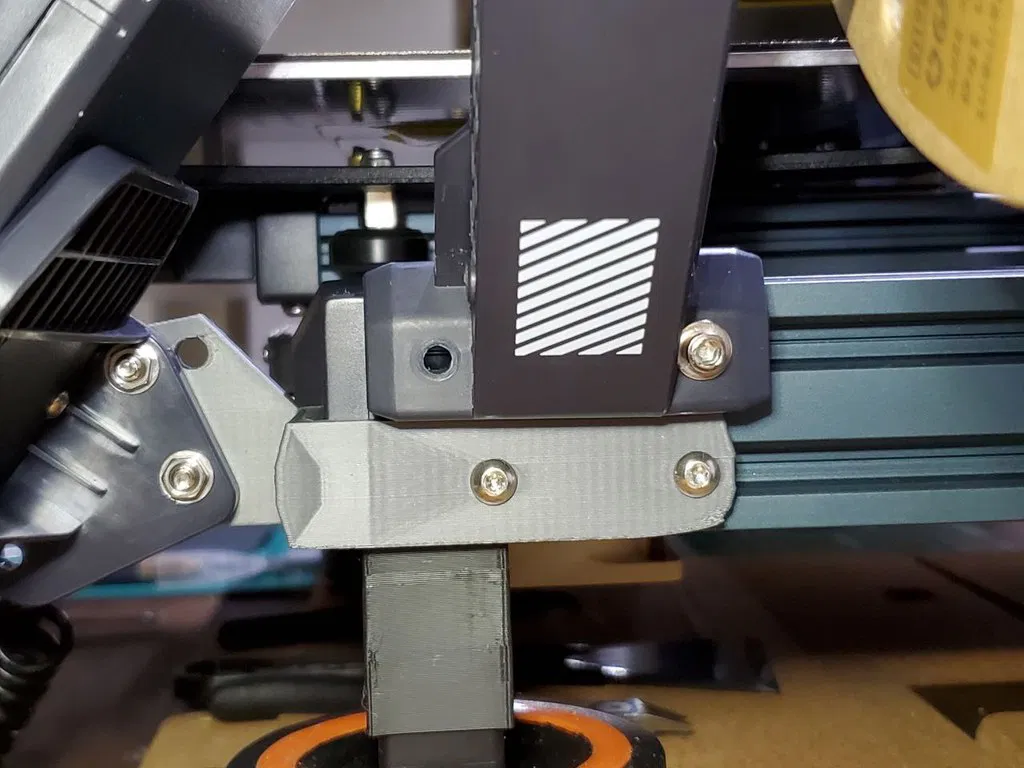

Tôi đã thiết kế giá đỡ (brace) bền và dễ in này. Nó cho phép bạn:

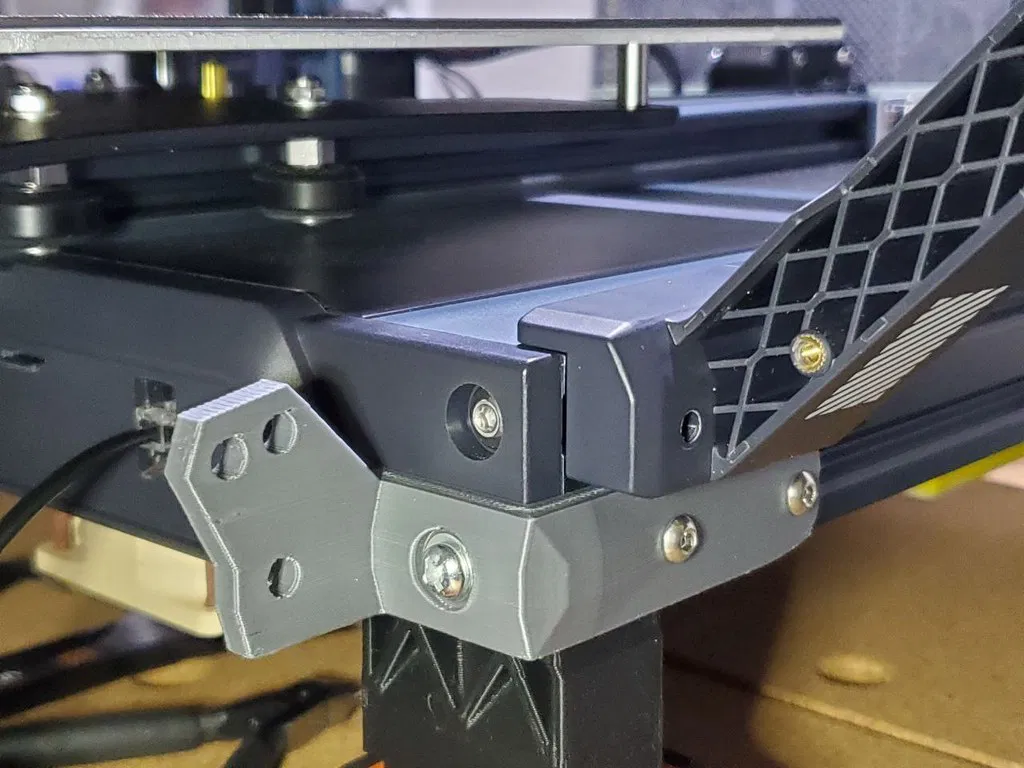

• Di chuyển giá đỡ bảng điều khiển (console mount) về phía trước và sang trái một chút

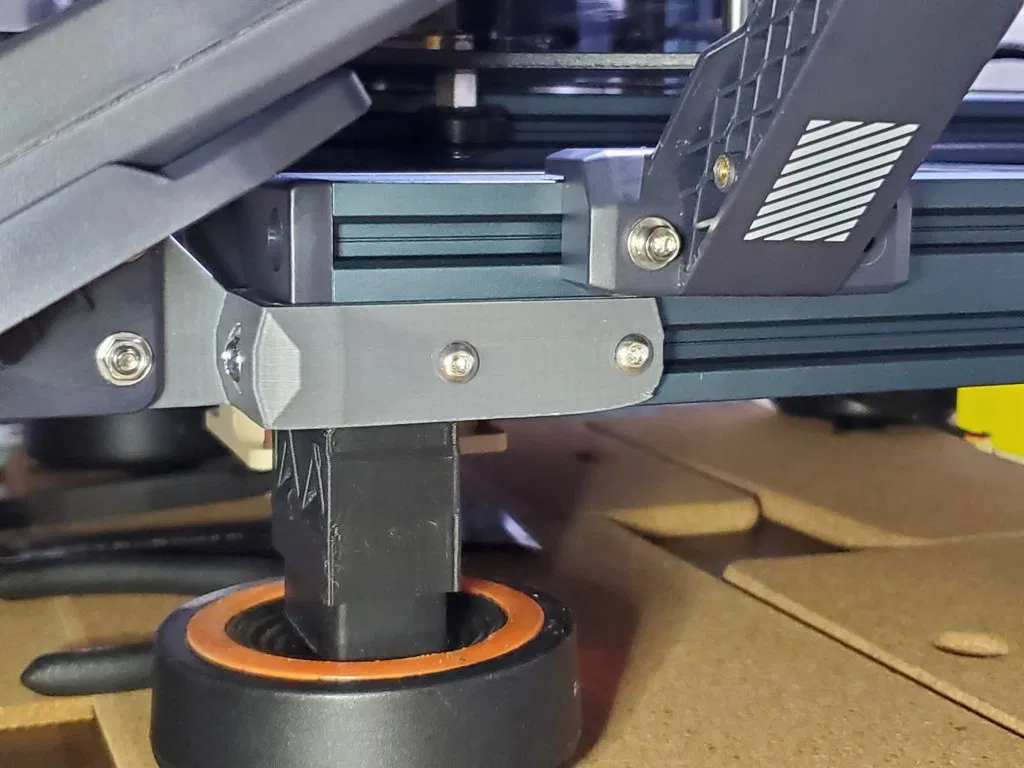

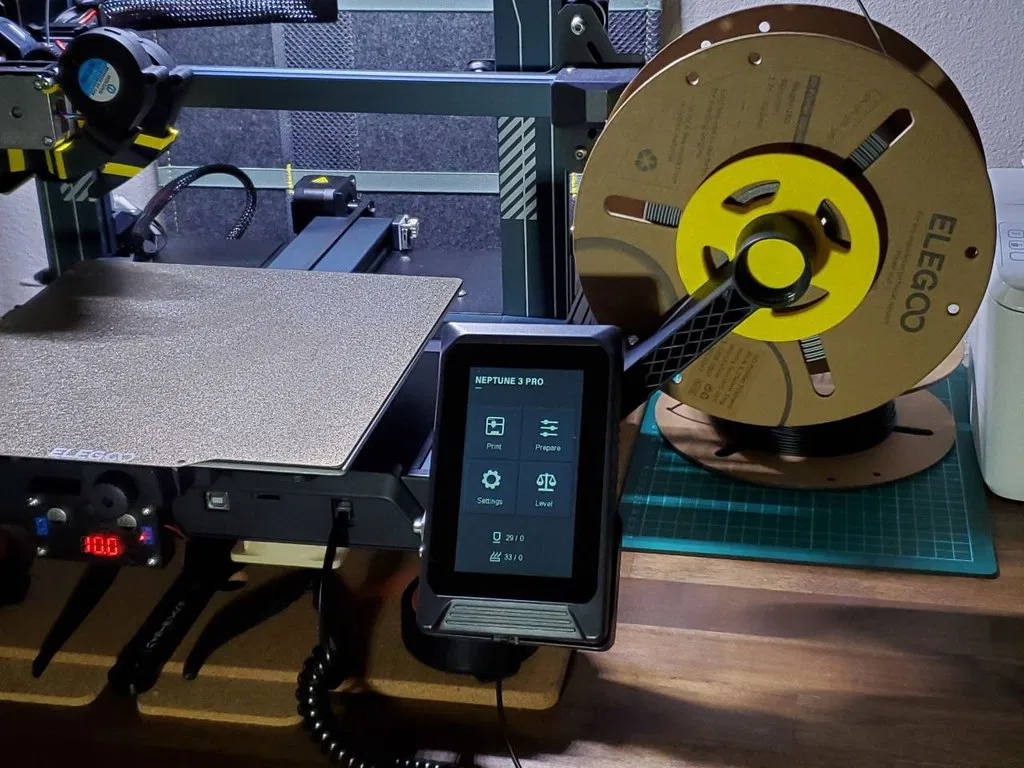

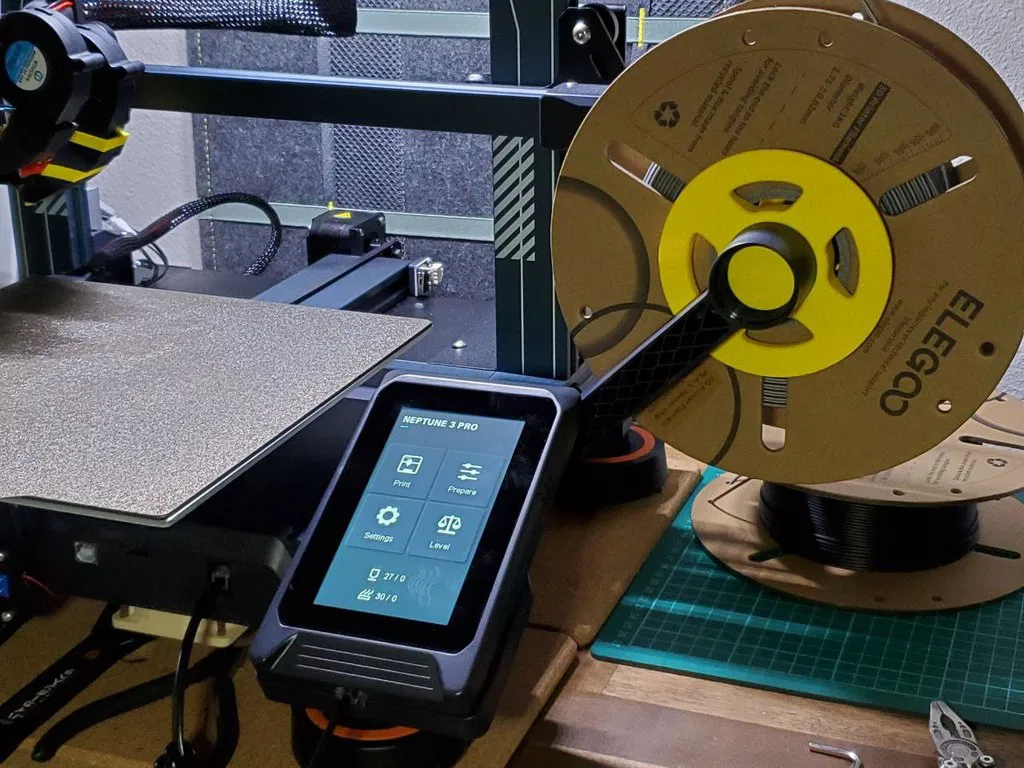

• Gắn trực tiếp giá đỡ cuộn chỉ mặc định vào phía bên phải của khung kim loại (có hai vị trí có thể) giúp khung máy cứng hơn, giảm rung lắc sau in, dễ dàng tiếp cận cuộn chỉ hơn
• Giảm chiều cao của EN3P nếu không gian không đủ cao (đổi lại sẽ tốn diện tích hơn cho cuộn chỉ)
• Hạ thấp trọng tâm của khung máy in và dịch chuyển nó về phía trung tâm của bàn in

LƯU Ý: Cảm biến sợi nhựa (filament detector) được gắn vào vị trí của giá đỡ cuộn chỉ mặc định, cho phép dẫn hướng sợi nhựa mượt mà, mặc dù bạn có thể cân nhắc thêm giải pháp sử dụng con lăn.

Nếu bạn không sử dụng giá đỡ bảng điều khiển - chỉ cần gắn lại giá đỡ cuộn chỉ vào ổ cắm của giá đỡ bảng điều khiển là có thể giải quyết vấn đề rung lắc khi in. Sử dụng một bu lông duy nhất sẽ tạo ra kết nối chắc chắn và an toàn nhờ thiết kế cứng cáp của đế giá đỡ cuộn chỉ. Tuy nhiên, bạn sẽ cần một bu lông M4x30 dài hơn và một vòng đệm M4.

Để lắp giá đỡ (brace) cần:

• 1x bu lông M5x20 và vòng đệm M5
• 2x bu lông M4x18, 2x đai ốc M4, 4x vòng đệm M4

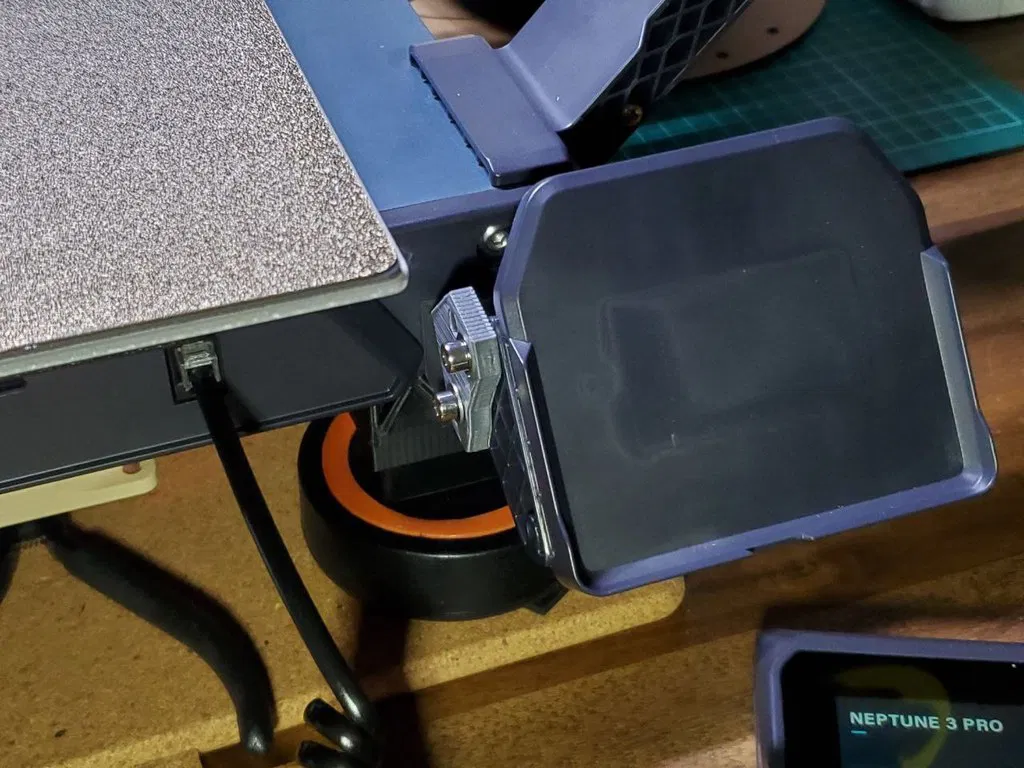

Giá đỡ bảng điều khiển có thể được gắn ở góc ban đầu (hai ảnh cuối), hoặc hơi nghiêng về phía trước một chút, tùy thuộc vào vị trí gắn giá đỡ cuộn chỉ mặc định.

Cài Đặt In

Thương hiệu máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 3 Pro

Rafts:

Không quan trọng

Supports:

Không

Resolution:

0.2

Infill:

20

Filament: ELEGOO PLA

Ghi chú:

In với 20% infill kiểu Gyroid và 3 lớp vỏ (walls) ở độ phân giải 0.2 và tốc độ 100mm/s
