Bộ khung Y Cập nhật cho Ender 3

Từ xứ sở đã mang đến cho bạn bộ khung chữ Y cho Ender 3 Pro / V2, nay xin giới thiệu bộ khung chữ Y gần như mới cho chiếc Ender 3 đời đầu...!

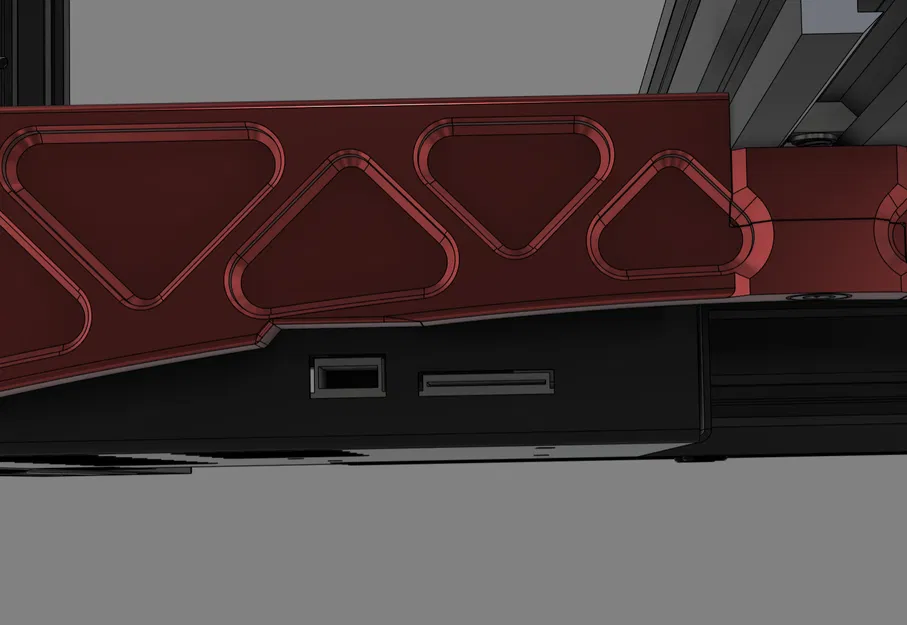

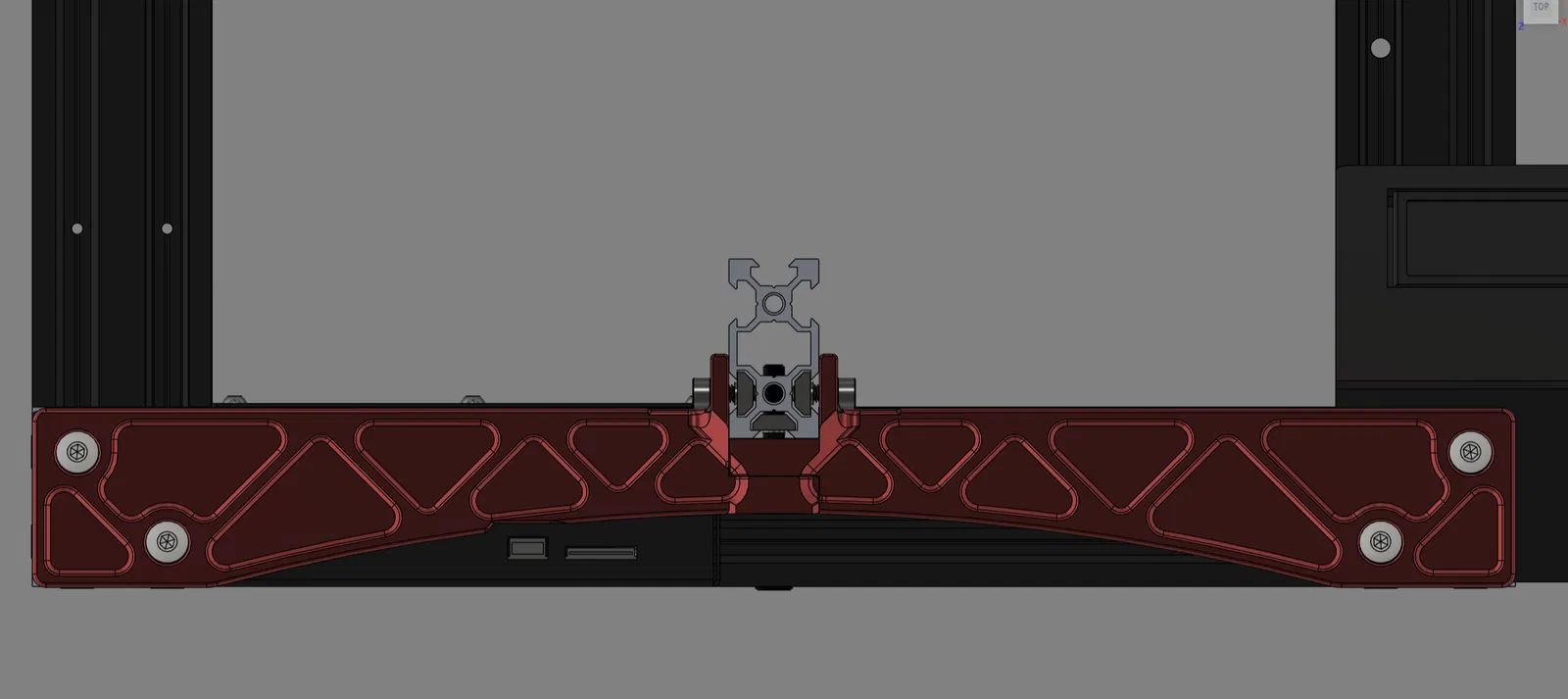

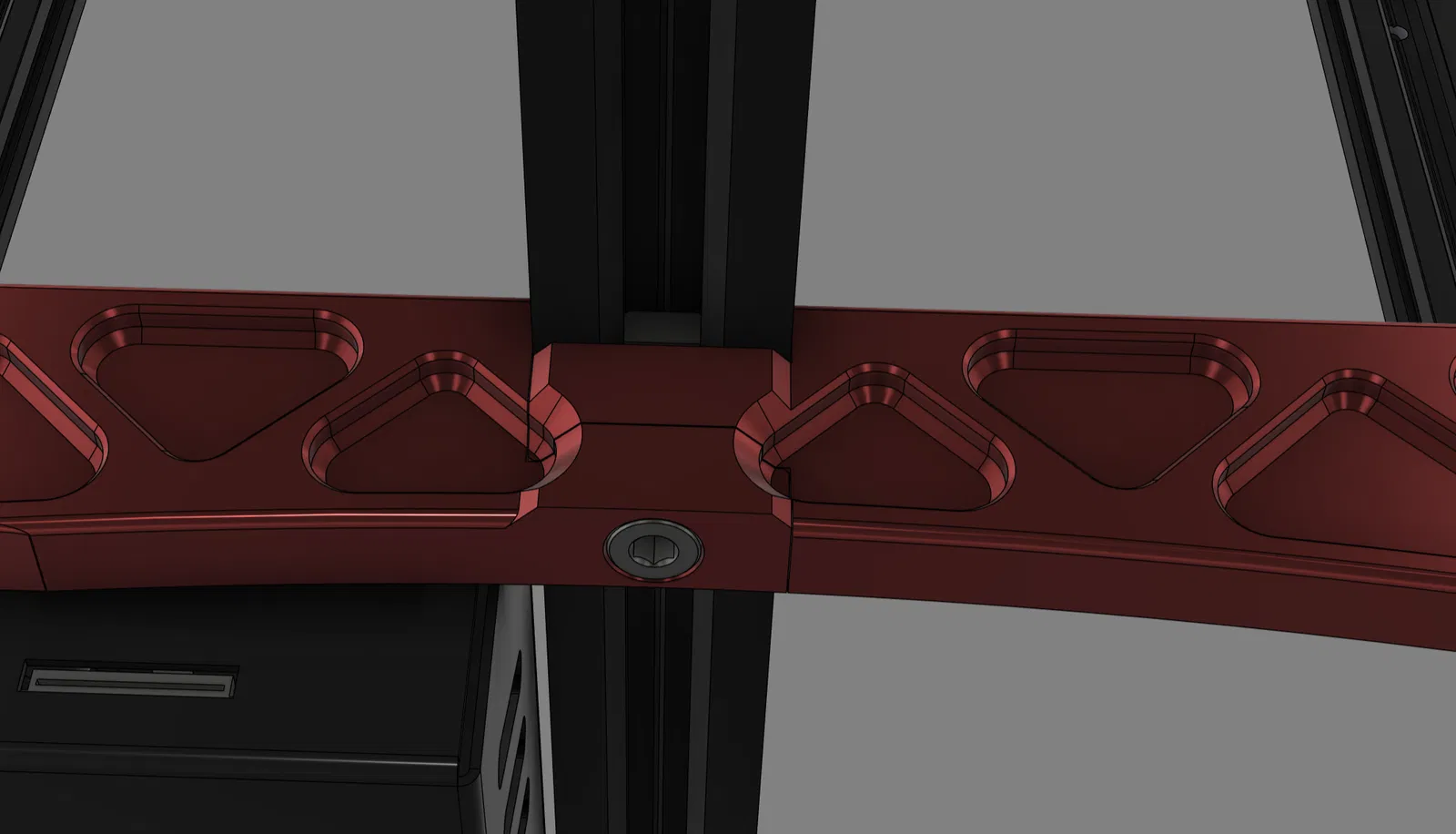

có... nói nghiêm túc hơn thì, Tôi đã điều chỉnh bộ khung chữ Y của mình cho chiếc Ender 3 nguyên bản theo yêu cầu đặc biệt. Sử dụng thiết kế xếp chồng ở giữa để tối thiểu hóa không gian sử dụng và giảm số lượng vật tư phụ kiện cần thiết để lắp đặt. Cần khoét một lỗ nhỏ để dễ dàng truy cập cổng USB.

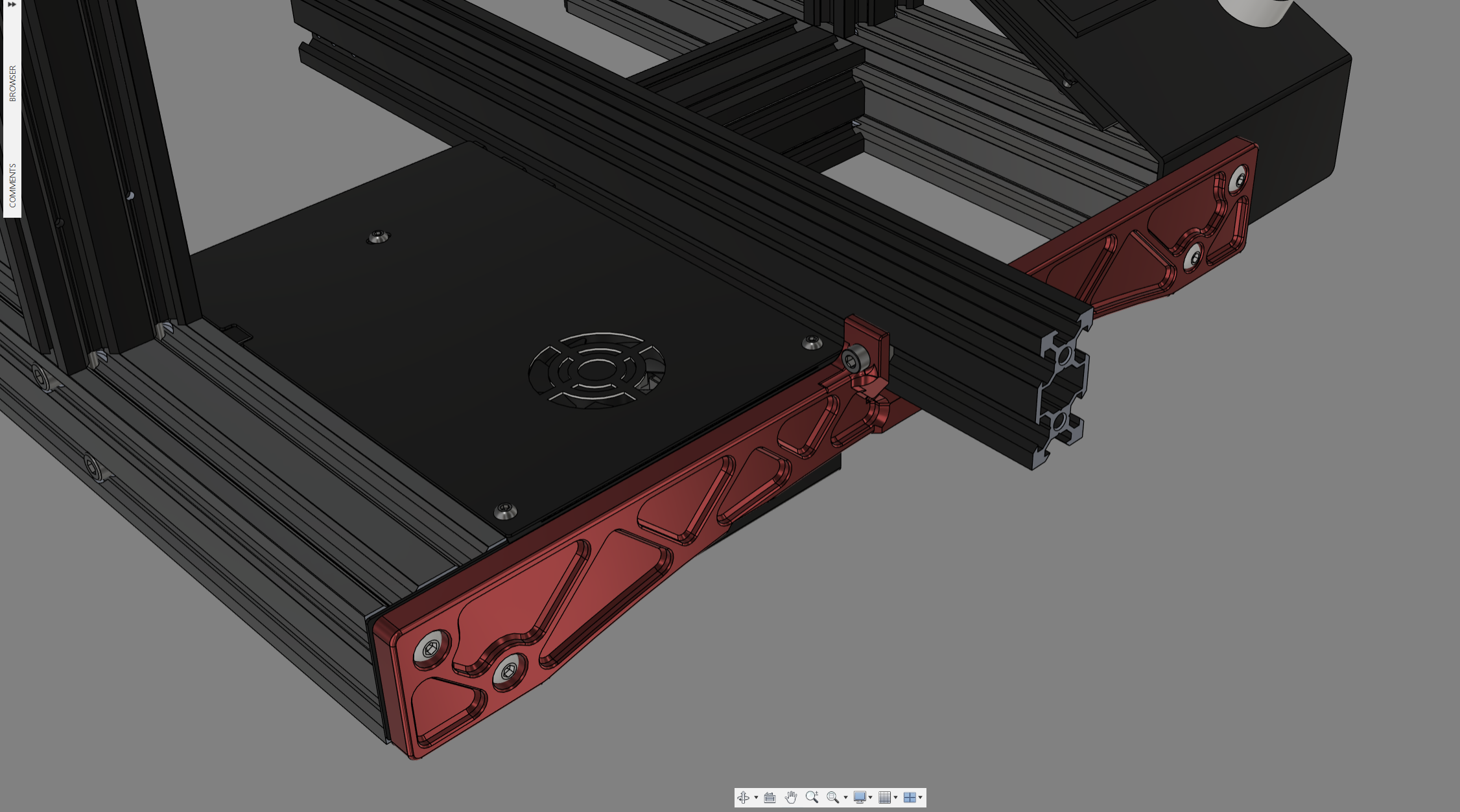

Cập nhật… Bây giờ tôi đã làm phiên bản V2 với các thanh giằng và điểm cố định hai bên để tăng thêm độ cứng.

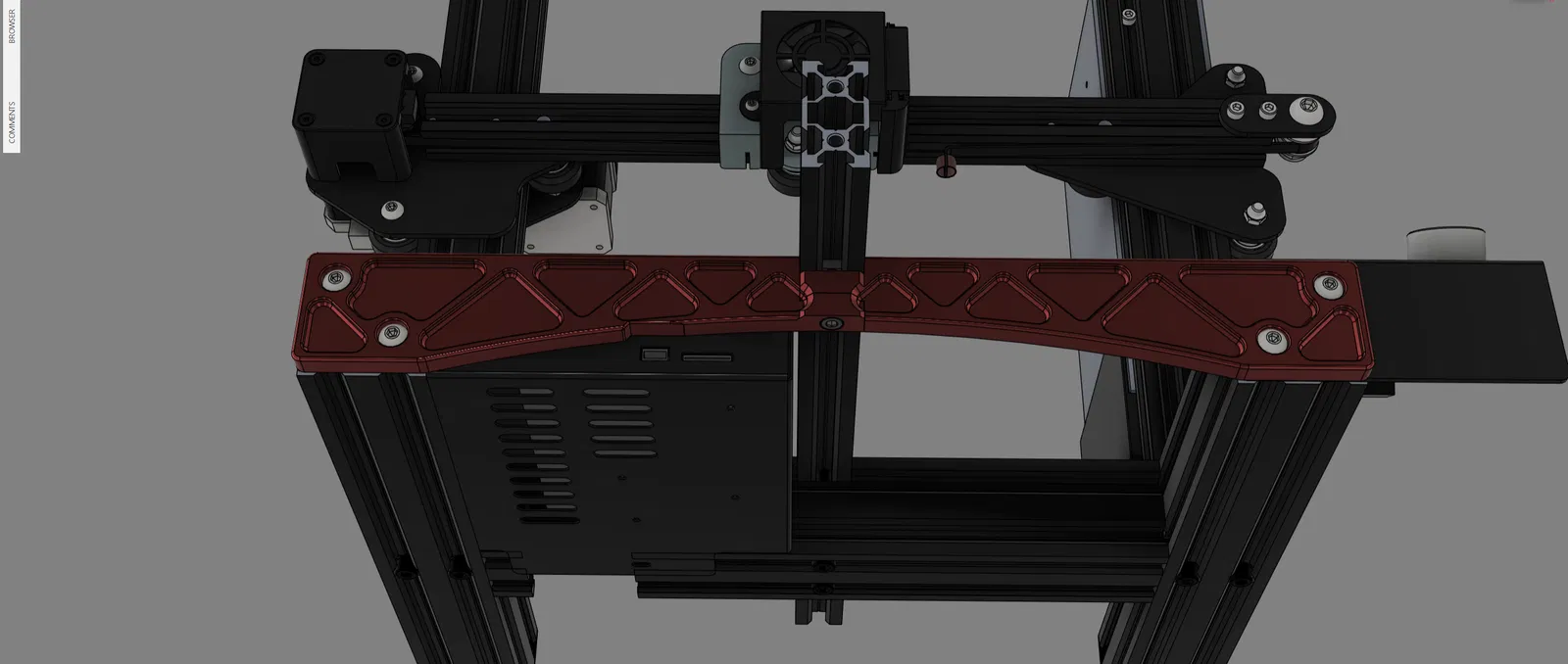

Nó đơn giản giúp trục Y cứng cáp hơn bằng cách gia cố nó vào mặt trước của khung đế, giúp máy in yêu quý của bạn hoạt động tốt nhất!

Tôi đã sắp xếp tệp in để vừa trên khay máy in Ender 3, vì vậy chỉ cần tải xuống, tải lên phần mềm cắt lát yêu thích của bạn và in!

Các bộ phận bổ sung cần thiết để lắp đặt mod V1 là...

1 x Vít đầu chìm M4x18mm 1 x Đai ốc trượt M4

cho V2...

2 x Vít đầu chìm M4x10mm

Các vít đầu tròn nguyên bản sẽ ổn để cố định vào khung đế phía trước, nhưng nếu bạn muốn cố định chắc chắn hơn thì có thể thêm...

4 x Vít đầu tròn M5x10mm

Vì đây là bộ phận kết cấu, tôi thường chọn in rắn chắc, vì vậy cài đặt như sau...

5 lớp trên và dưới 4 đường viền 40% điền lưới

Điều này không bắt buộc và bạn có thể in các bộ phận theo cách bạn cho là đủ chắc chắn, nhưng tôi làm theo cài đặt bộ phận kết cấu của Voron và nó mang lại kết quả tuyệt vời và các bộ phận rất chắc chắn, vì vậy bạn có thể yên tâm rằng chúng sẽ bền.

Nếu bạn in trong tủ kín, hãy in các bộ phận này bằng ABS / ASA để có kết quả tốt nhất.

Nếu bạn thích thiết kế của tôi, vui lòng để lại một lượt thích hoặc thậm chí là một đánh giá!

Chúc bạn in vui vẻ!
