Con lăn dây tóc Voron gắn bi bên hông
Nếu ống PTFE không phù hợp với bạn, hãy thử con lăn dây tóc Voron gắn bi bên hông này! Với vòng bi cho ma sát thấp, nó đủ chắc để đỡ cuộn 1kg và dọn sạch các chốt cài 2020. Hoạt động với mọi cấu hình panel và có file CAD tùy chỉnh.
Mô tả
Xem phiên bản 2!
Voron Filament Side Roller v2 bởi neon.blue | Tải mô hình STL miễn phí | Printables.com
Tính năng
- Sử dụng vòng bi để lăn ma sát thấp
- Đủ chắc để đỡ cuộn 1kg mà không bị võng
- Dọn sạch chốt cài 2020 nhanh chóng
- Hoạt động tốt với mọi cấu hình: tay phải, tay trái và không có panel
BOM (Danh sách vật tư)
- (2) Vòng bi 688-2RS
- (2) Vít ren nhiệt M3 x 5mm x 4.5mm (kích thước tiêu chuẩn Voron)
- (2) Vít đầu chìm M3 8mm
- (1) Vít đầu chìm M3 10mm
- (1) Vít đầu chìm M4 14mm
- (1) Trục 8mm - 80mm HOẶC 90mm HOẶC 100mm tùy kích thước
In ấn
Danh sách kiểm tra
- (1) Giá đỡ cuộn dây
- (1) Giá đỡ giằng - chọn tùy theo độ dài mong muốn và rãnh panel
Cài đặt
- Sử dụng tiêu chuẩn Voron
- 0.4mm nozzle
- 4 lớp tường
- 40% infill
Lắp ráp
- Gắn vòng bi vào đầu trục
- Ép vít ren nhiệt vào
- Vặn giá đỡ cuộn dây vào giá đỡ giằng
- Vặn bộ phận lắp ráp vào khung
- Gài trục vòng bi vào đúng vị trí

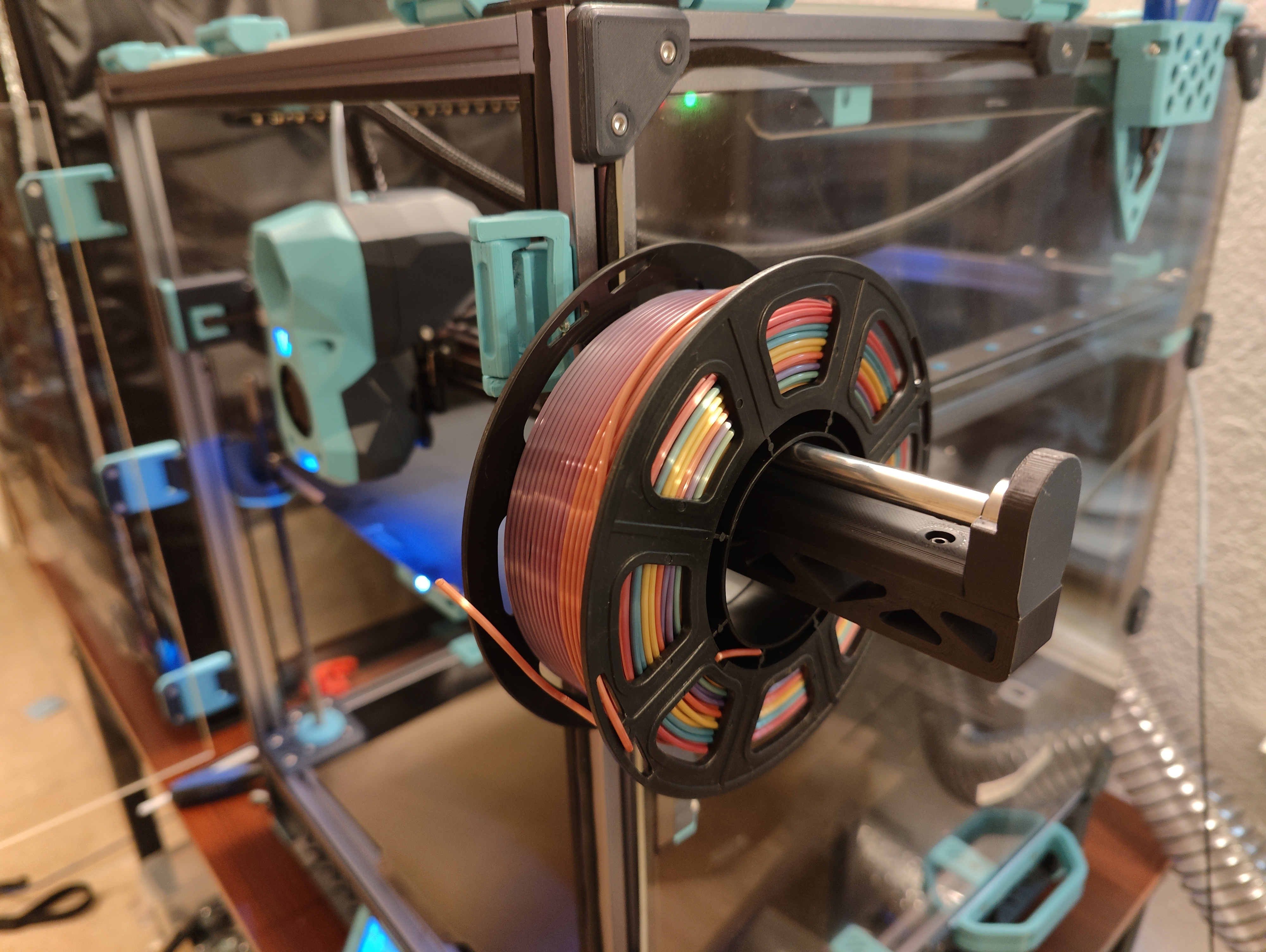

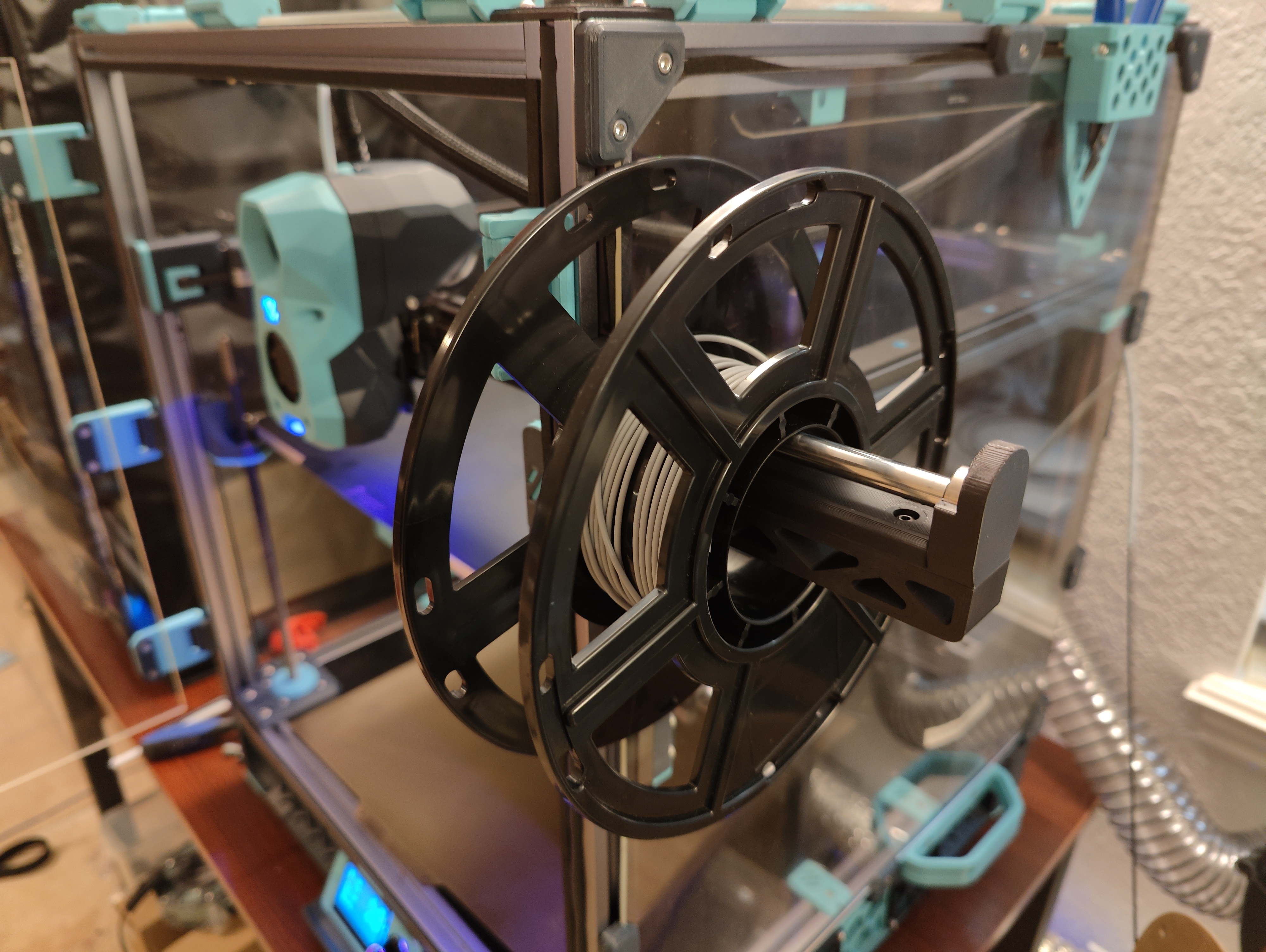

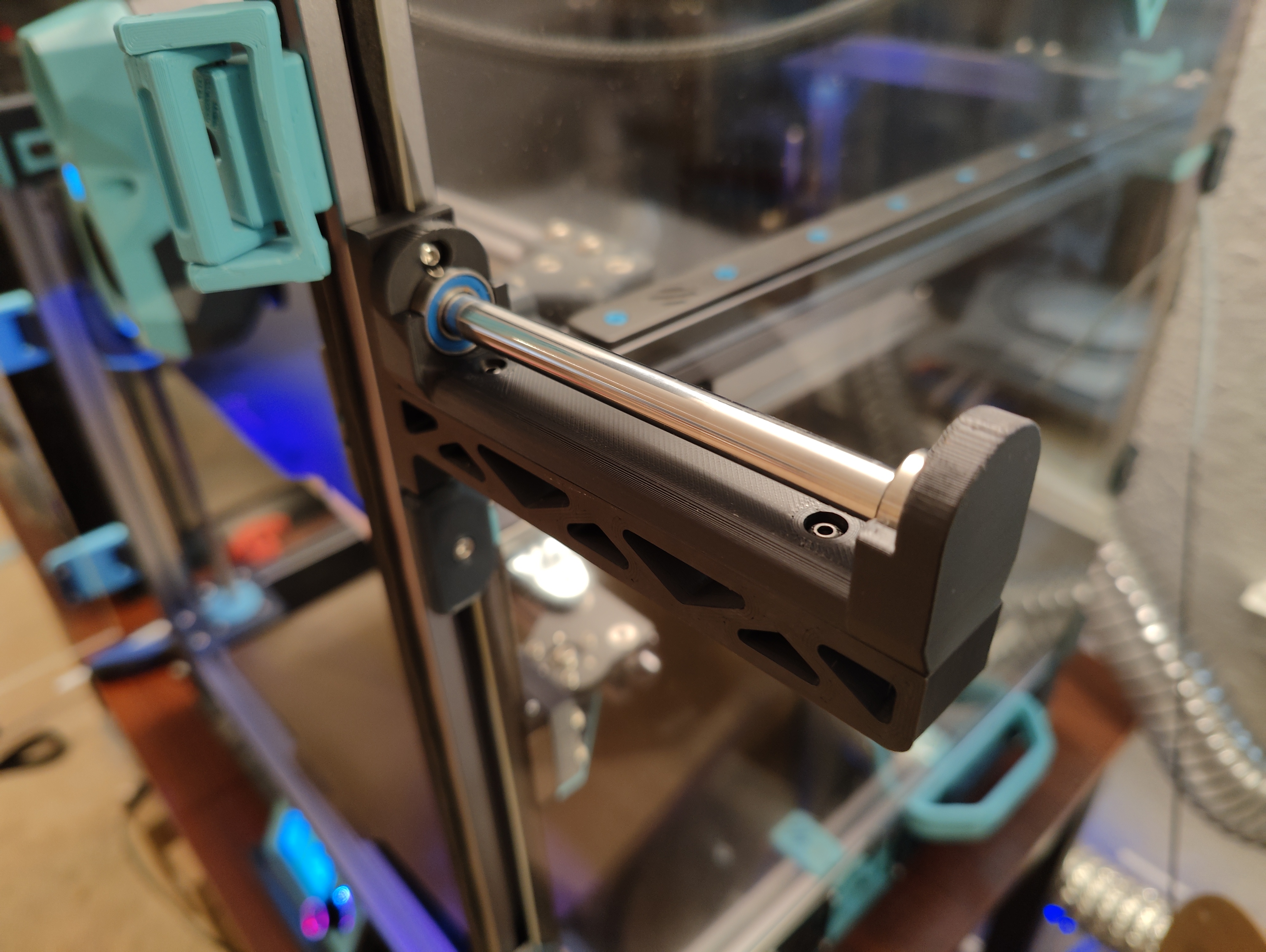

Hình ảnh hiển thị độ dài 100mm.
CAD Cập nhật 12/6/2023 – Tệp Onshape hiện sử dụng cấu hình và có khả năng đẩy con lăn dây tóc ra khỏi thanh ray để tránh va chạm với các mod khác (ví dụ: kẹp panel lớn).
Nếu bạn cần kích thước tùy chỉnh hoặc rãnh panel không có trong các tệp tải xuống, tệp CAD OnShape có sẵn các tham số hoặc có thể xuất: https://cad.onshape.com/documents/824a13fc9d4b3d62531da71c/w/e78e04c8b93c18b86be70fb5/e/78872f13bd77a696a046f1a9?renderMode=0&uiState=6477f75b4fcf720a9698fed0
