Vỏ cho LilyGo TTGO T-Display ESP32

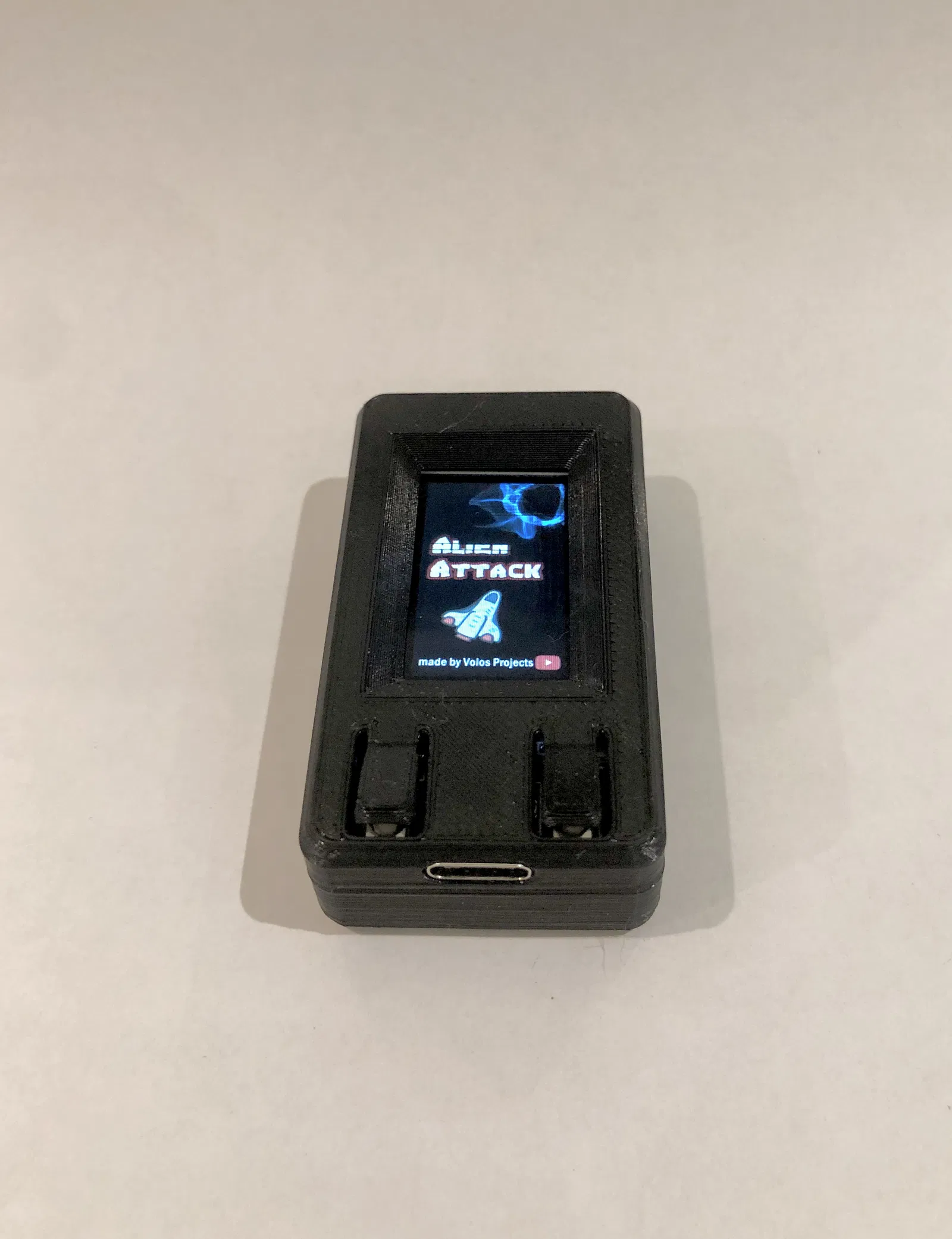

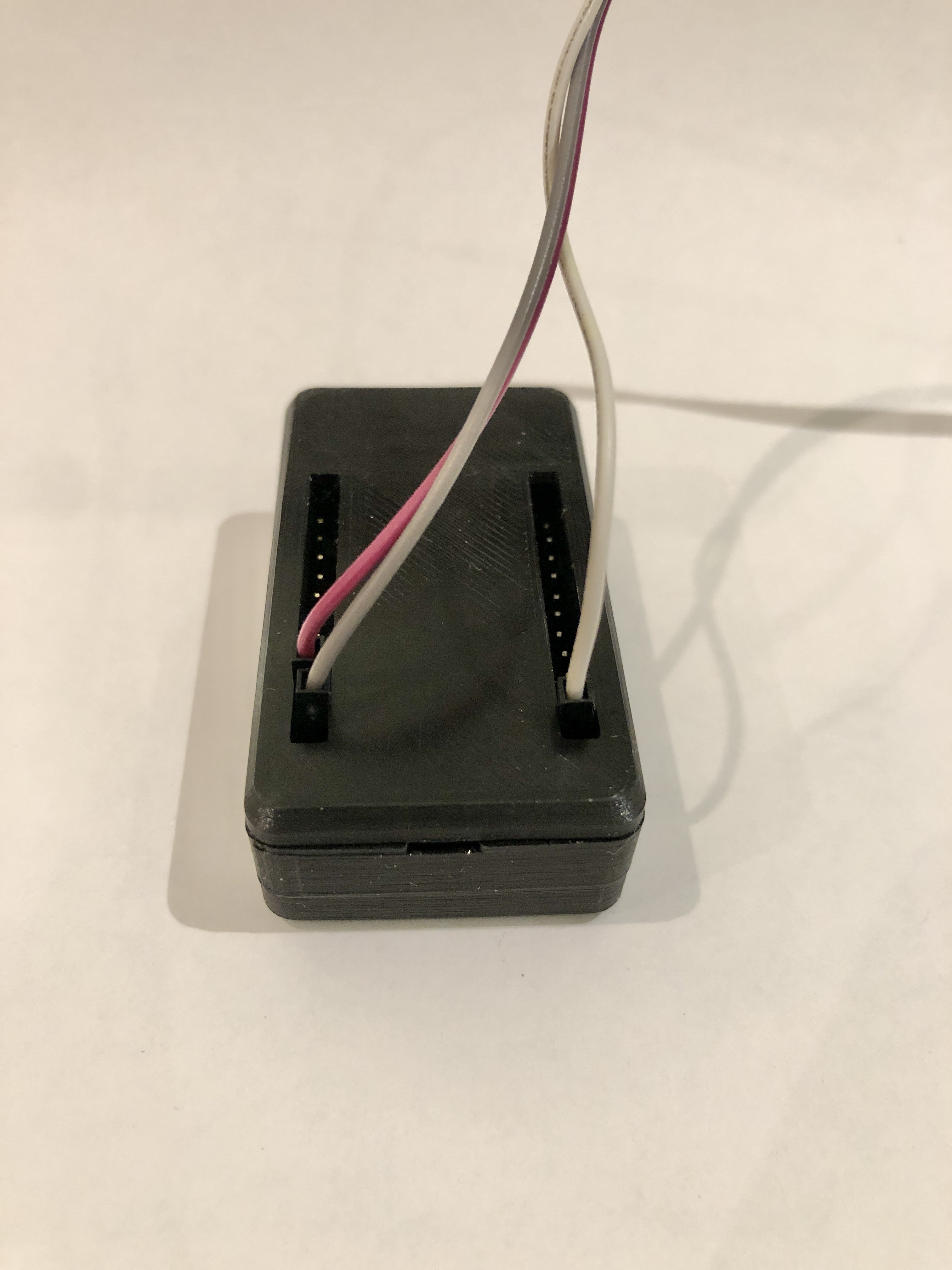

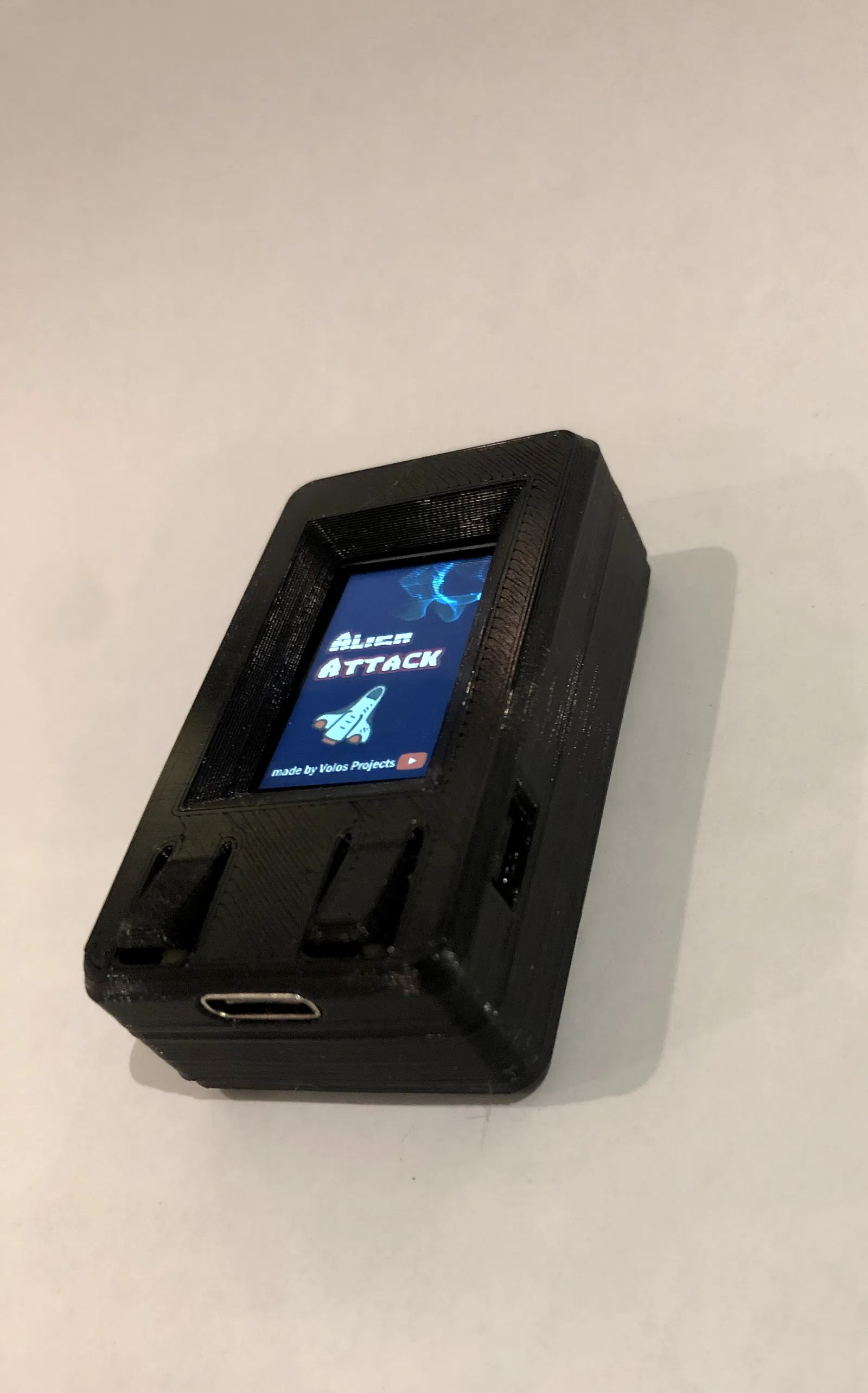

Vỏ cho bo mạch phát triển LilyGo TTGO T-Display ESP32. Vỏ này có hai cần gạt nút bấm sẽ kích hoạt các nút trên bo mạch, một cổng cho đầu nối USB C, một cần gạt lõm cho nút reset trên bo mạch. Nó cũng cung cấp các khe ở mặt sau để dễ dàng tiếp cận các chân header của bo mạch, giúp kết nối cảm biến, công tắc, đèn LED, v.v. một cách dễ dàng. Có đủ chỗ để đặt một pin Lipo nhỏ bên trong.

Tôi đã làm hỏng màn hình trên các bo mạch đã mua nên đây là nỗ lực của tôi để bảo vệ màn hình và bo mạch, và là một vỏ máy tiện dụng để trưng bày bất kỳ sáng tạo T-Display nào của bạn. Độ cao lớp in càng thấp thì độ phân giải của các cạnh vát và bo tròn càng tốt, tôi đã in của mình bằng độ cao lớp 0.15mm với lớp đầu tiên 2mm bằng sợi PLA.

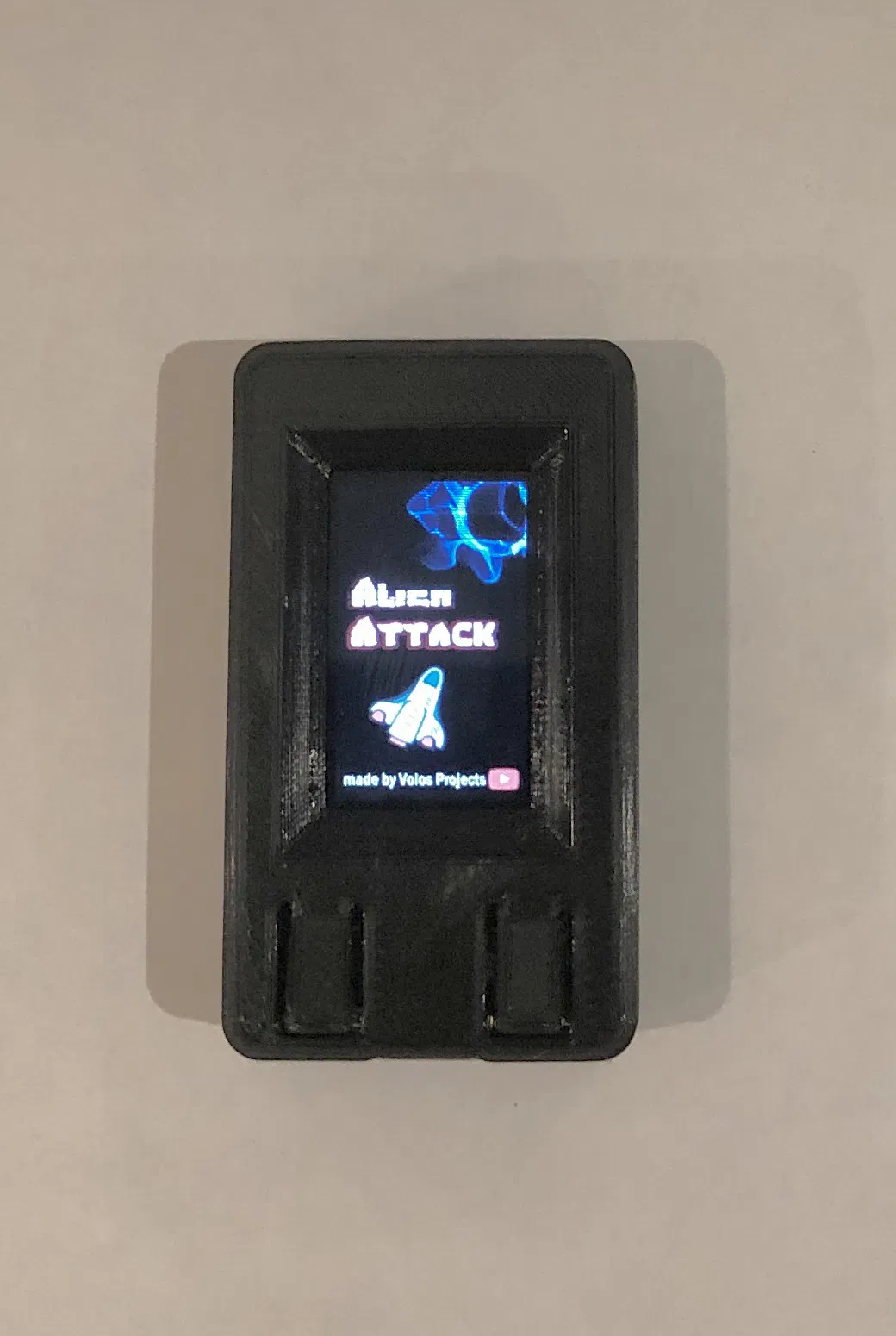

Tôi tìm thấy một nhà phát triển trên GitHub (Volos)) đã tạo ra một vài trò chơi chạy trên T-Display và vỏ này biến bo mạch thành một chiếc máy chơi game cầm tay thú vị một cách đáng ngạc nhiên nếu bạn thêm một pin Lipo nhỏ. Tôi tìm thấy cái này phù hợp đẹp mắt với vỏ và thậm chí còn đủ nhỏ để đặt giữa các chân header nếu bạn thêm chúng: Pin Lipo

LƯU Ý: Các cạnh của phần trên có thể cần được dũa hoặc chà nhám nhẹ để khớp với phần đế, nhưng tin tôi đi, nó sẽ khớp nếu bạn cố gắng. (Tôi muốn một sự vừa vặn chặt chẽ để nó không bị rơi ra).

CẬP NHẬT ngày 21 tháng 12 năm 2022: Hai nút phía trước và nút reset bị gãy sau một thời gian sử dụng, vì vậy tôi đã cập nhật thiết kế để hy vọng cải thiện độ bền của các nút. Tôi cũng đã bao gồm một mặt sau không có khe cắm cho thiết kế gọn gàng hơn nếu không yêu cầu quyền truy cập vào các cổng IO của T-Display.
