Mô hình Tỷ lệ Động cơ N20 Có Hộp số và Trục Xoay

Phiên bản thu nhỏ của động cơ N20 có hộp số dùng cho mô hình và trưng bày tĩnh. Mục đích của tôi khi dùng mô hình trục xoay này là để hoàn thiện bộ khung xe Street KART cho đến khi tôi có thể mua được động cơ thật.

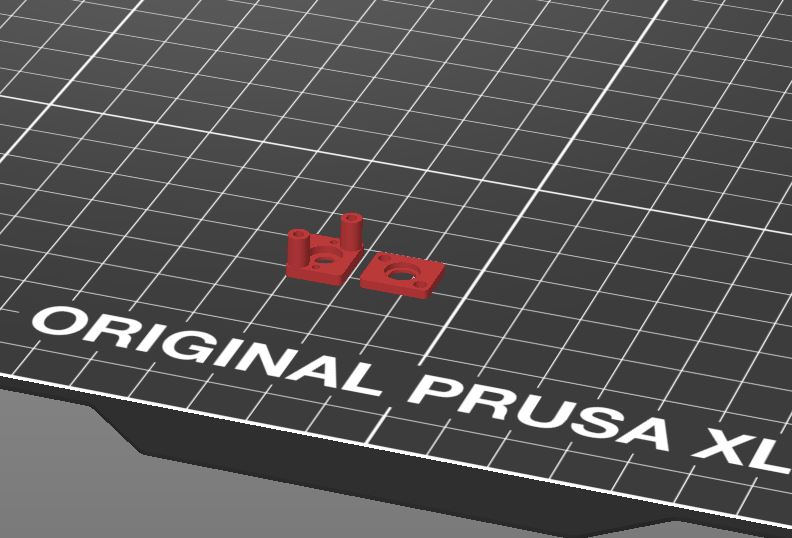

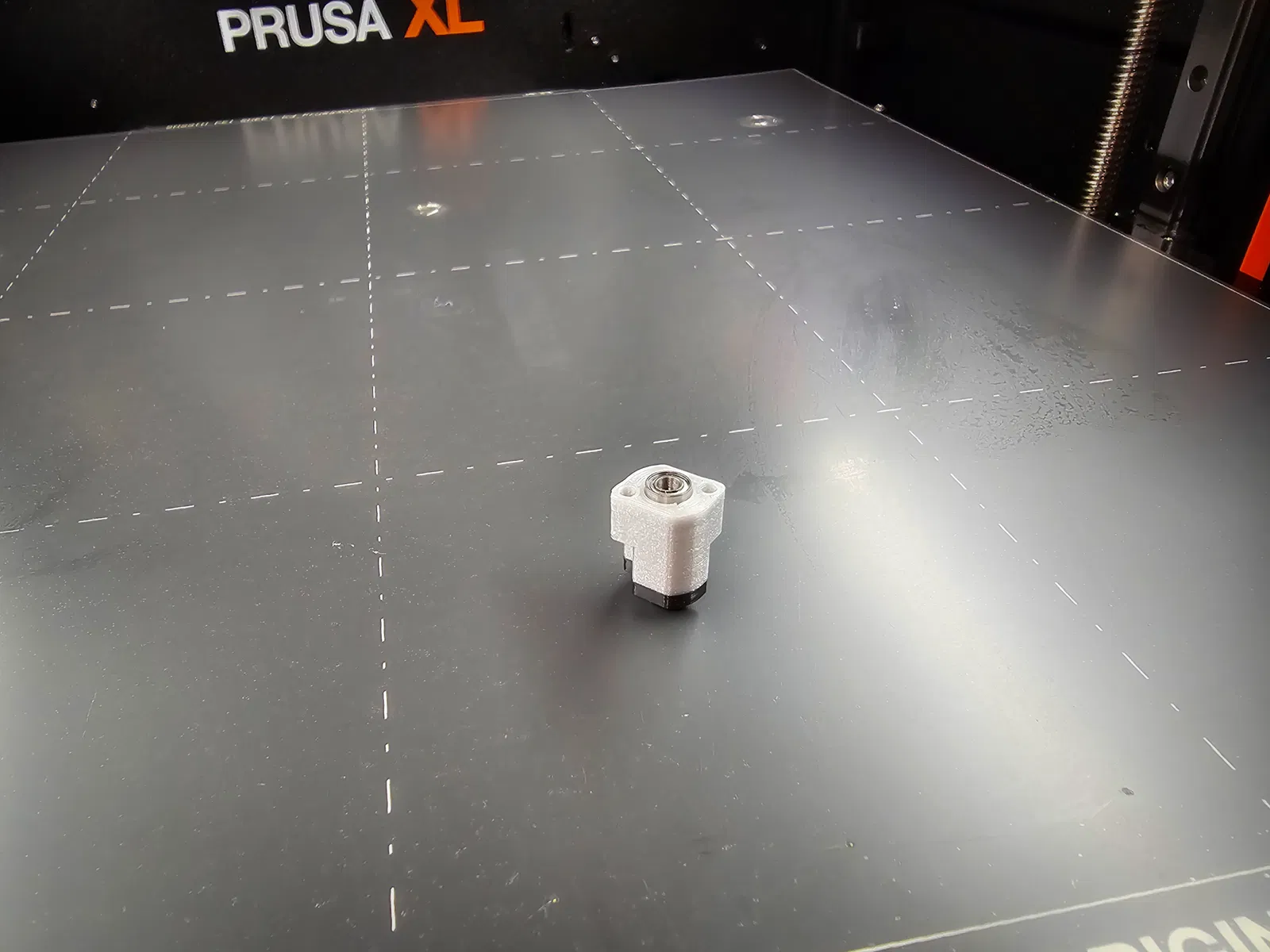

Phần thân động cơ, các tấm trước và sau được in bằng PLA+, đầu phun 0.4mm, chiều cao lớp 0.20mm, mật độ lưới 15%, 5 lớp vỏ, không cần hỗ trợ hay brim. Việc đổi màu thân động cơ sang màu đen được thực hiện ở mức 13mm.

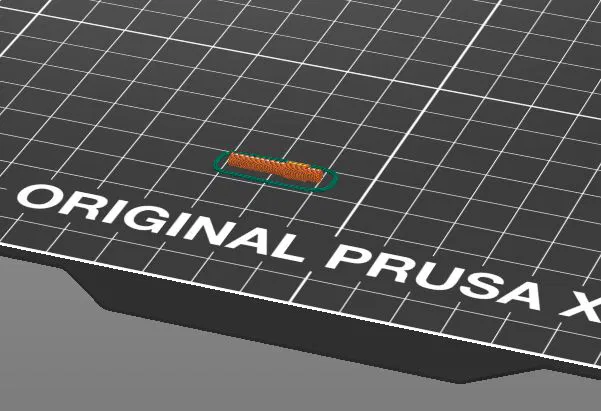

Trục động cơ được in bằng PLA+, đầu phun 0.4mm, chiều cao lớp 0.10mm, 5 lớp vỏ, không cần hỗ trợ hay brim.

Các bộ phận bổ sung cần thiết là hai (2) vòng bi 3x6x2.5mm, hai (2) ốc nút M2x16.

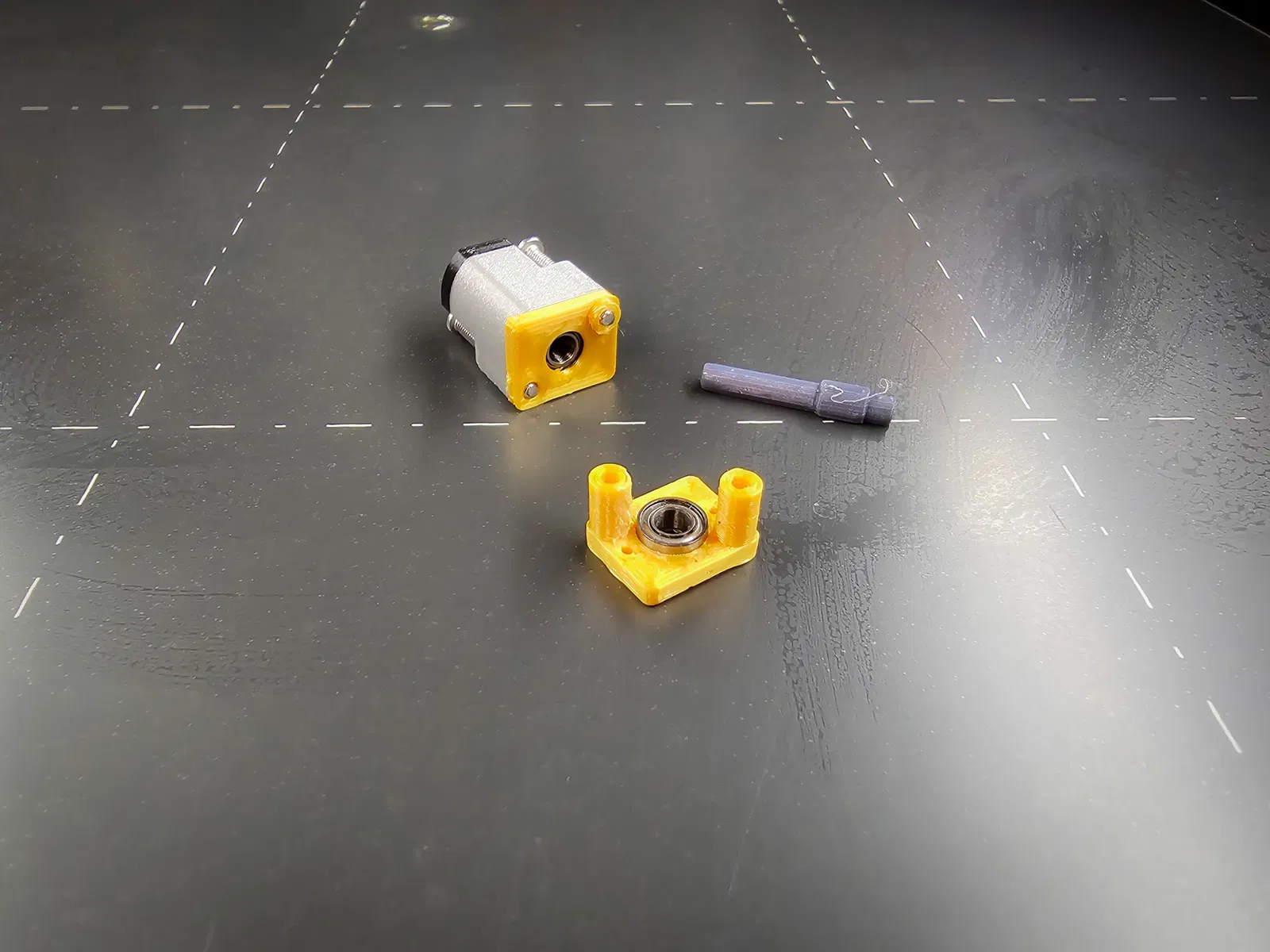

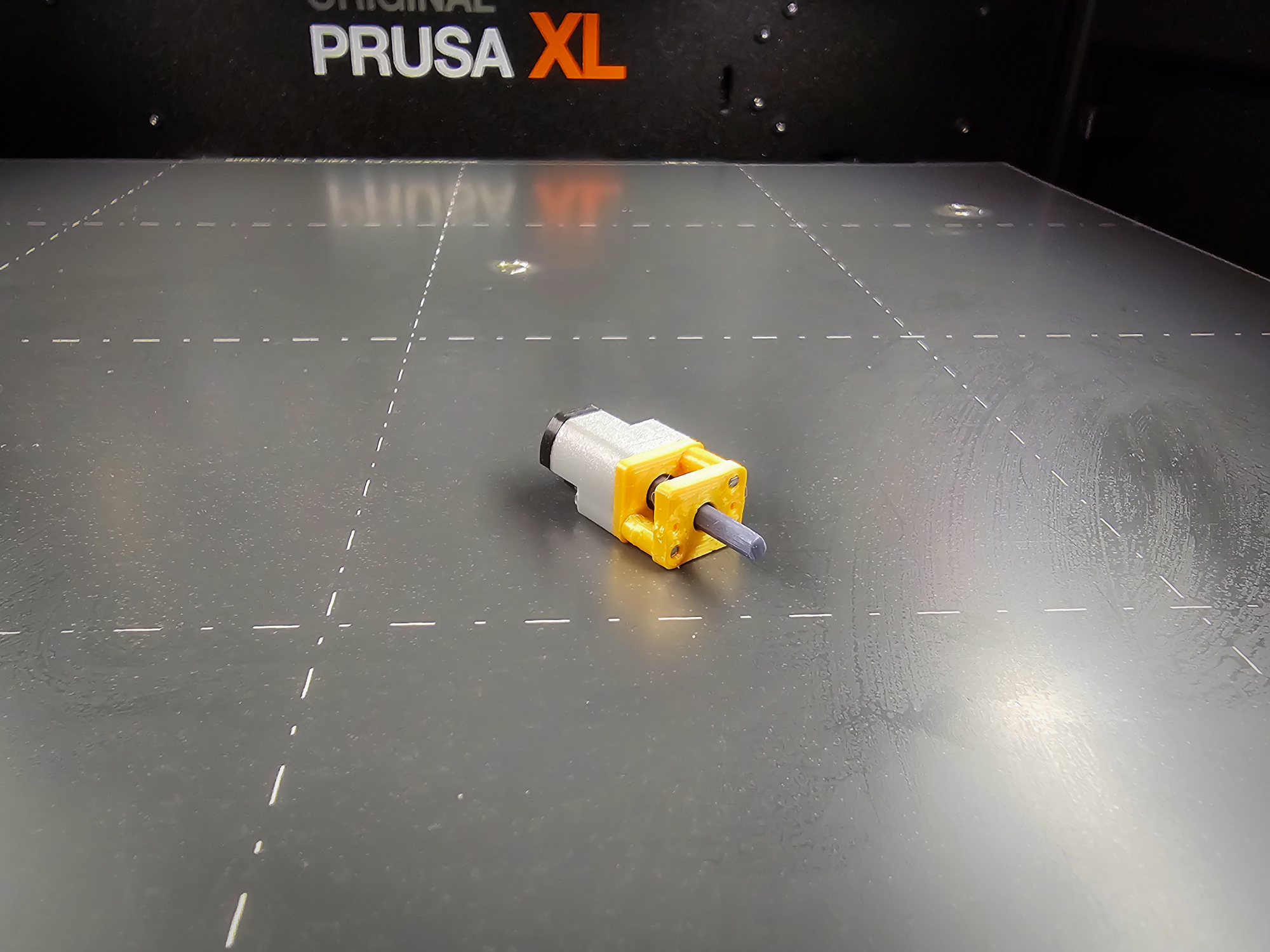

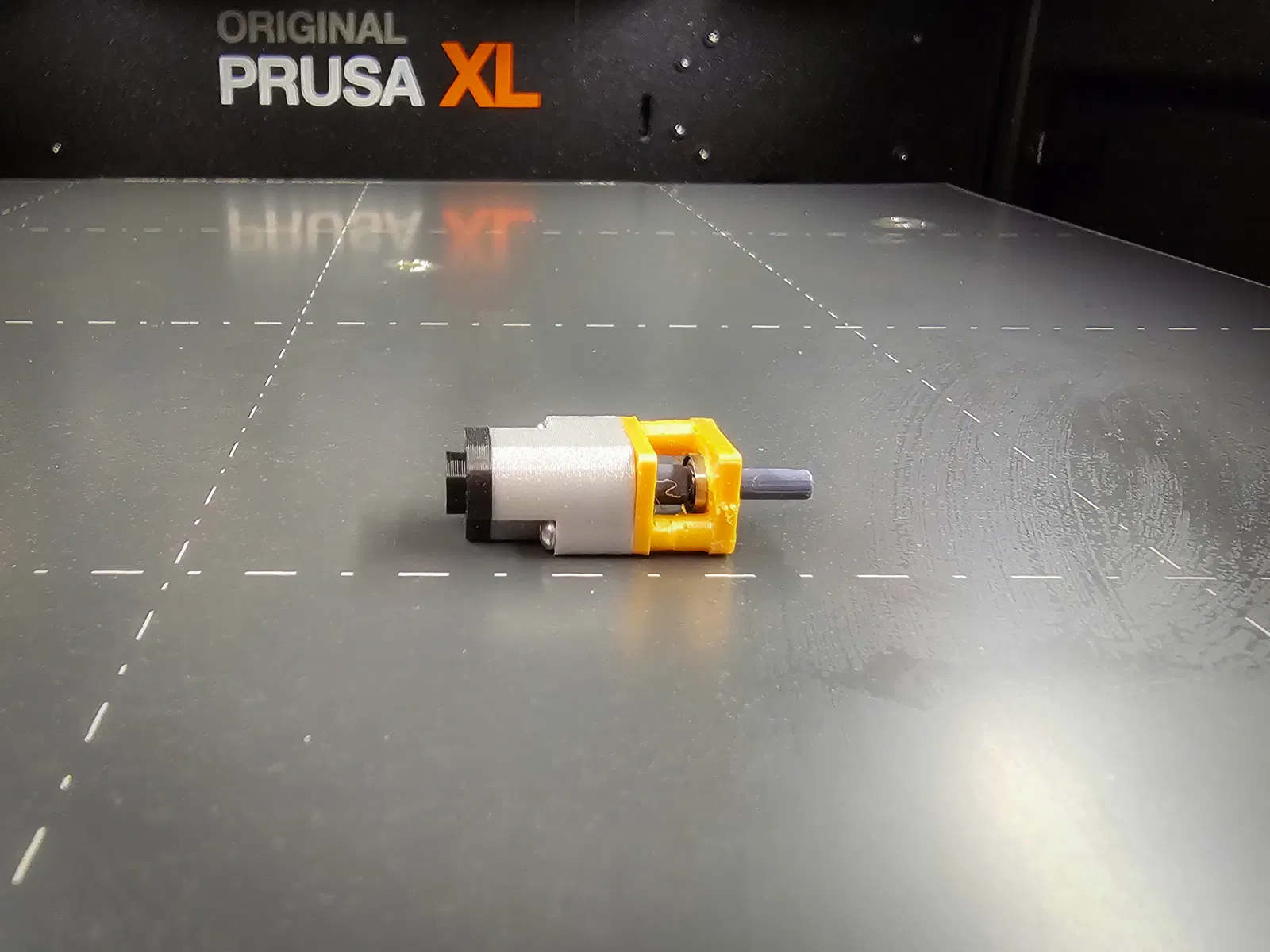

Để lắp ráp, hãy thử lắp trục động cơ với các vòng bi để kiểm tra độ khít. Nếu quá chặt, hãy chà nhám hoặc dũa trục một chút để vừa khít. Ép một (1) vòng bi vào thân động cơ, sau đó là tấm sau. Ép vòng bi còn lại vào tấm trước bằng kìm mũi nhọn. Luồn đầu ngắn của trục động cơ vào vòng bi của thân động cơ, sau đó trượt bộ lắp vòng bi tấm trước vào phía còn lại của trục động cơ. Lắp hai (2) con ốc M2 từ đầu thân động cơ và vặn vào các trụ đỡ của tấm trước. Nếu vít bị chặt khi vặn, hãy thử làm sạch các lỗ bằng mũi khoan có kích thước phù hợp trước. Trong khi siết ốc, nên giữ trụ đỡ bằng kìm mũi nhọn để tránh bị xoắn và tách trụ đỡ ra khỏi tấm trước.

Hai lỗ gắn nên vừa với ốc M1.6, giống như phiên bản thật. Nếu ốc M1.6 khó vặn, hãy làm sạch các lỗ bằng mũi khoan phù hợp nếu cần.

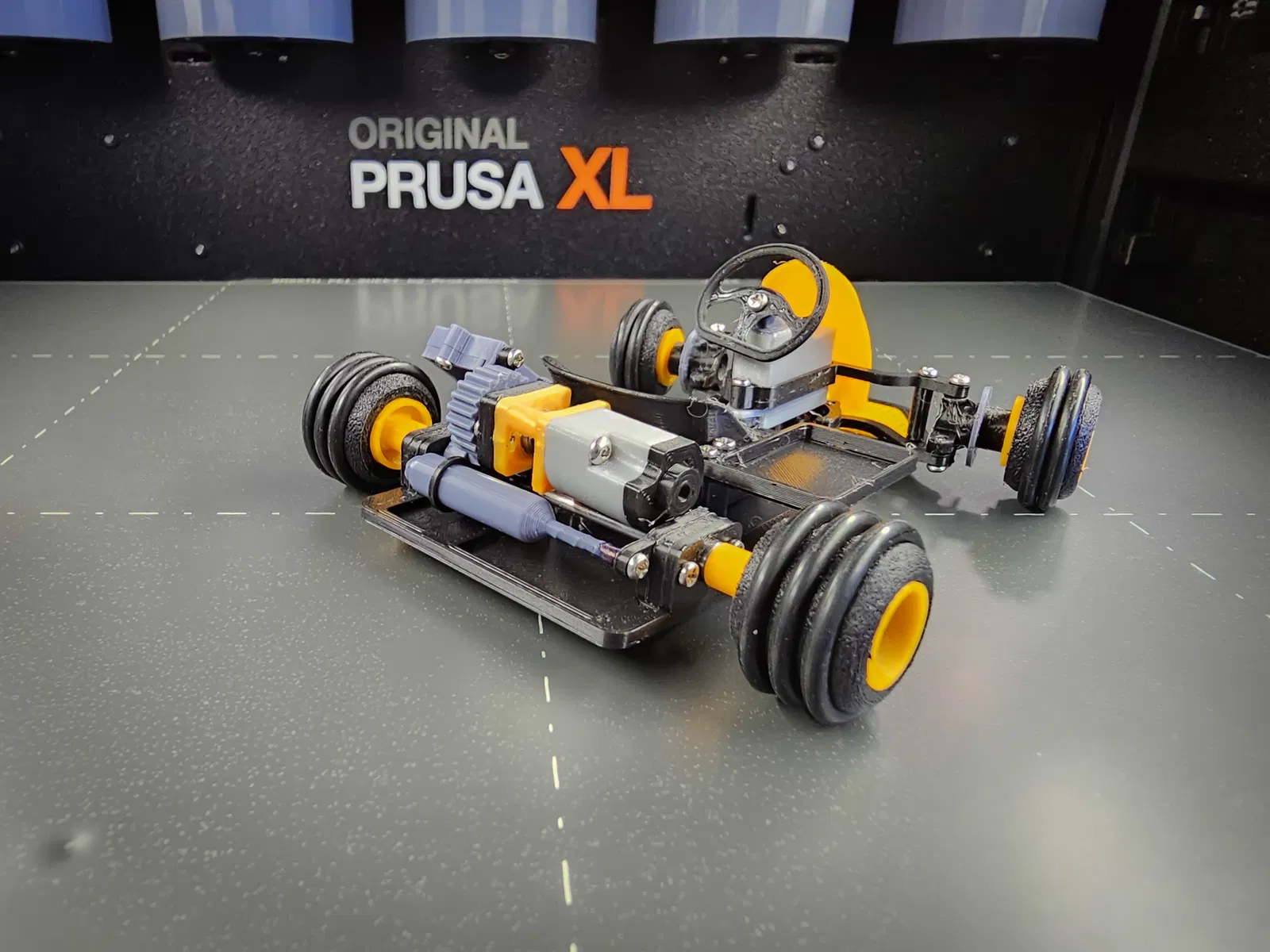

Chiếc Street Kart này có thể làm một chiếc xe kart RC chức năng hoặc một mô hình tĩnh thú vị để lắp ráp. https://3dlabprint.com/shop/printed-racers-street-kart/
