Hệ Thống Gắn Rơ-le Mô-đun Cho Rơ-le Kiểu Bosch

Đây là giải pháp gắn rơ-le hoàn chỉnh cho các loại rơ-le và đế rơ-le Bosch 5 và 4 chân phổ biến dùng trong xe hơi, thiết bị, xe thể thao đa dụng và các ứng dụng khác, cho phép thiết lập theo dạng mô-đun đơn giản với số lượng rơ-le tùy ý.

Tôi đã tìm kiếm các giải pháp sản xuất hàng loạt và các tùy chọn in 3D khác nhưng không tìm thấy cái nào đáp ứng được nhu cầu của tôi. Các tùy chọn thương mại chỉ cho phép mở rộng theo 1 hướng, tạo ra một dải rơ-le dài và xấu. Hệ thống này cho phép lắp đặt gọn gàng hơn và dễ dàng gắn kết. Tôi dự định mở rộng hệ thống này trong tương lai với các tùy chọn khối gắn mới và các tính năng khác khi có thời gian. Tôi thích nghĩ về nó như Gridfinity của các bộ gắn rơ-le với kế hoạch trong tương lai để biến nó thành một giải pháp mạch điện dưới mui xe tất cả trong một.

Các khối gắn được thiết kế với khoảng hở 0,2mm để vừa khít, cho phép các đế rơ-le ép chặt vào các khối gắn bằng tay.

Các tùy chọn gắn bằng bu lông bao gồm phiên bản ngắn, ẩn các bu lông gắn phía sau rơ-le. Tùy chọn này yêu cầu bu lông có đầu ngắn hoặc đầu bẹt. Phiên bản gắn bu lông dài được thiết kế để sử dụng với bu lông 8mm, nhưng có thể khoan lớn hơn hoặc sử dụng vòng đệm để cố định bằng bu lông nhỏ hơn. Bu lông sẽ lộ ra phía trên rơ-le với tùy chọn dài. Với cả hai tùy chọn, bạn có thể sử dụng 1 hoặc nhiều khối gắn bu lông khi cần.

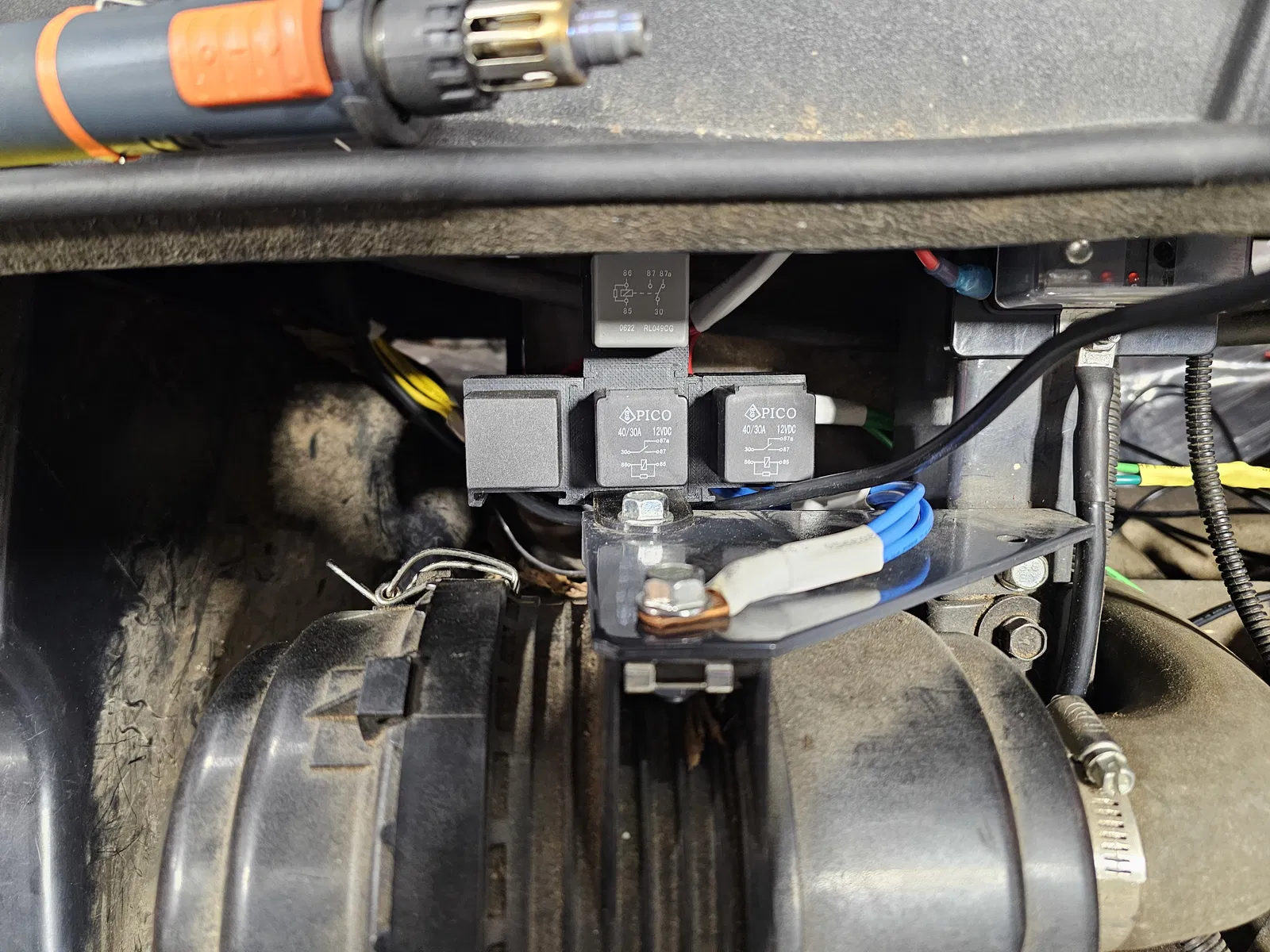

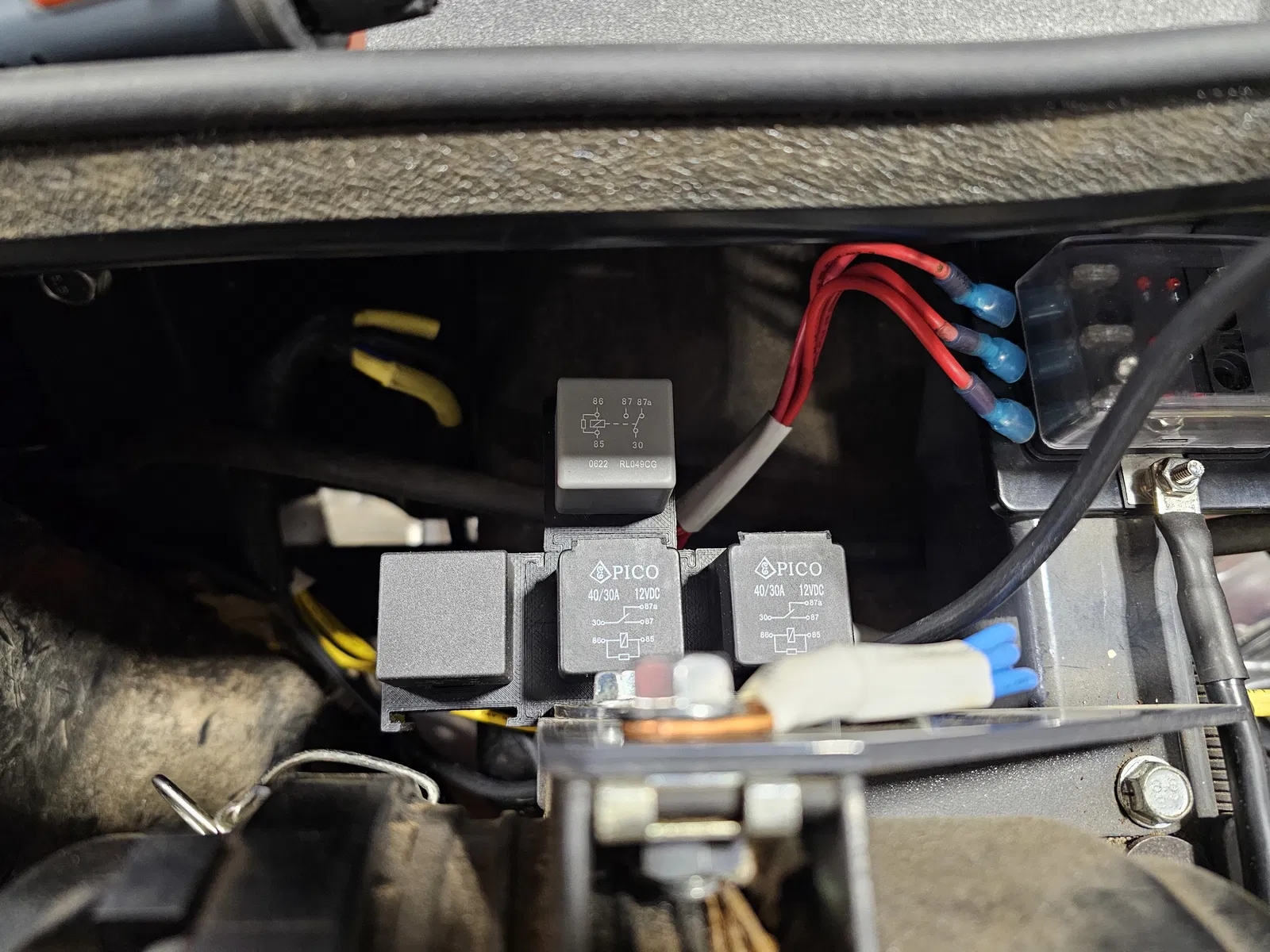

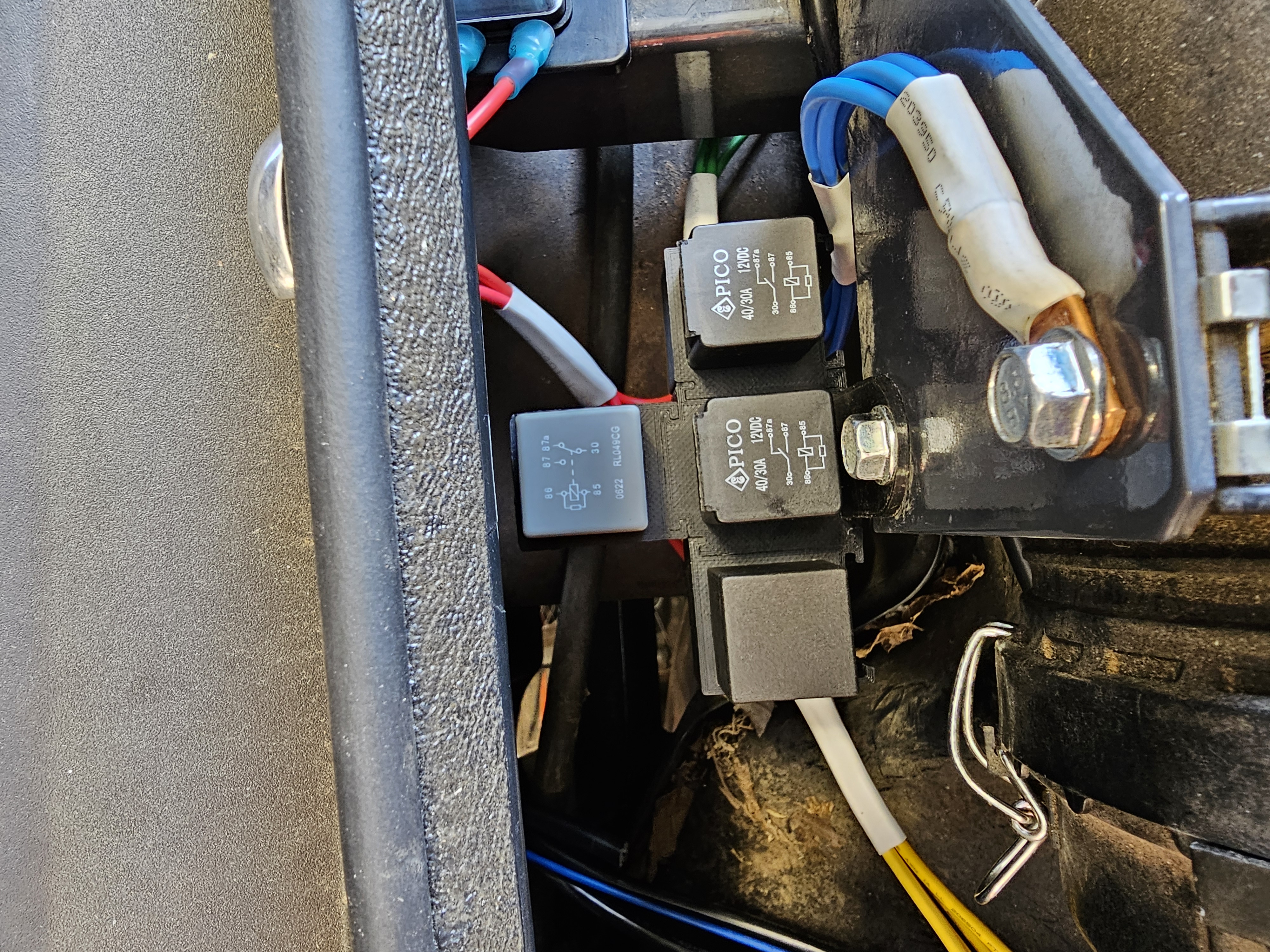

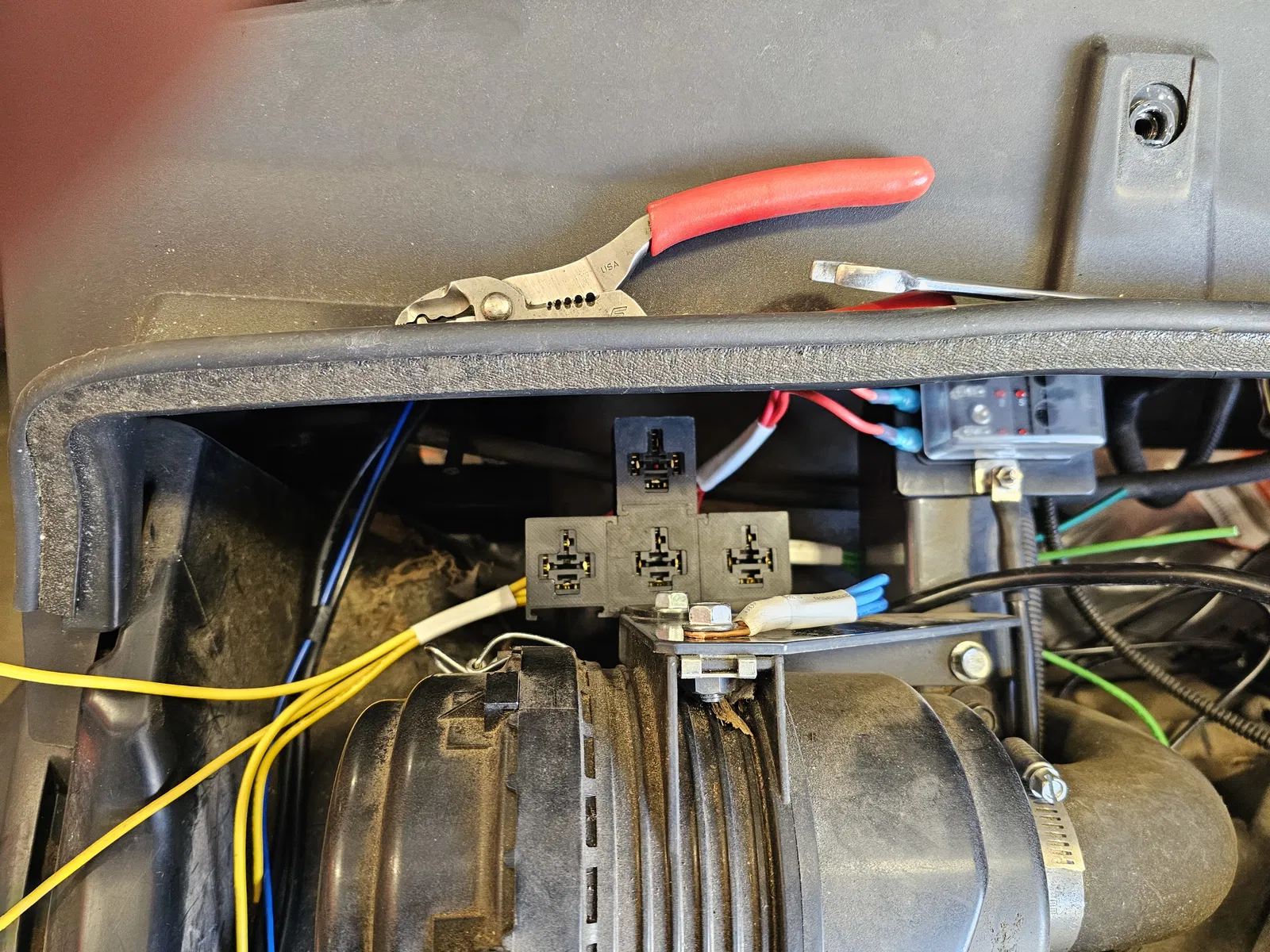

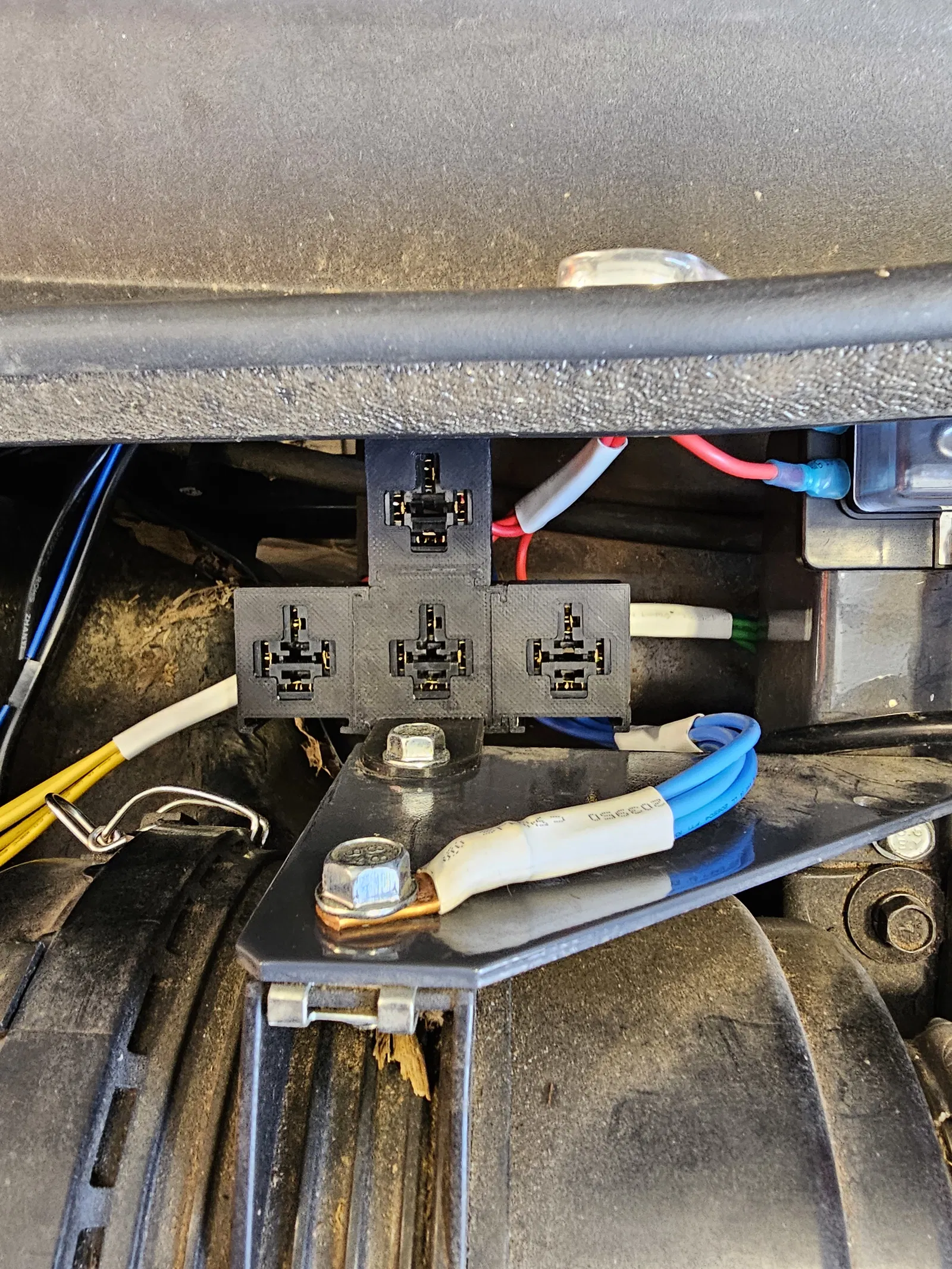

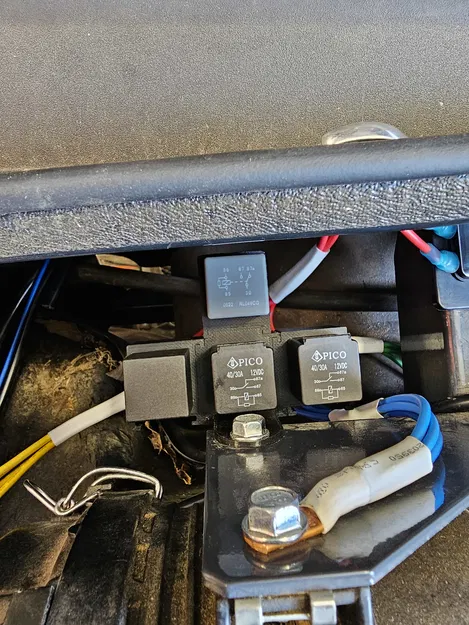

Các khối gắn có thể lồng vào nhau theo nhiều cách khác nhau và kết hợp tùy theo nhu cầu. Ảnh của tôi cung cấp một ví dụ về việc sử dụng hệ thống gần đây cho cấu hình 4 rơ-le khi lắp đặt thanh đèn trên xe địa hình.

Hiện có 2 phiên bản của mỗi khối: Master và Standard. Cả hai tùy chọn đều có dập nổi chữ M hoặc S để chỉ phiên bản của chúng. Phiên bản Master phù hợp với đế rơ-le Masterpro và đế rơ-le Pico. Phiên bản Standard phù hợp với đế rơ-le mang nhãn hiệu Standard Motor Products. Đây là những thương hiệu tôi đã thử nghiệm và xác nhận phù hợp. Các thương hiệu khác cũng nên phù hợp với một trong 2 phiên bản, nhưng nếu bạn gặp phải thương hiệu không phù hợp, vui lòng cho tôi biết để tôi có thể tạo phiên bản phù hợp.

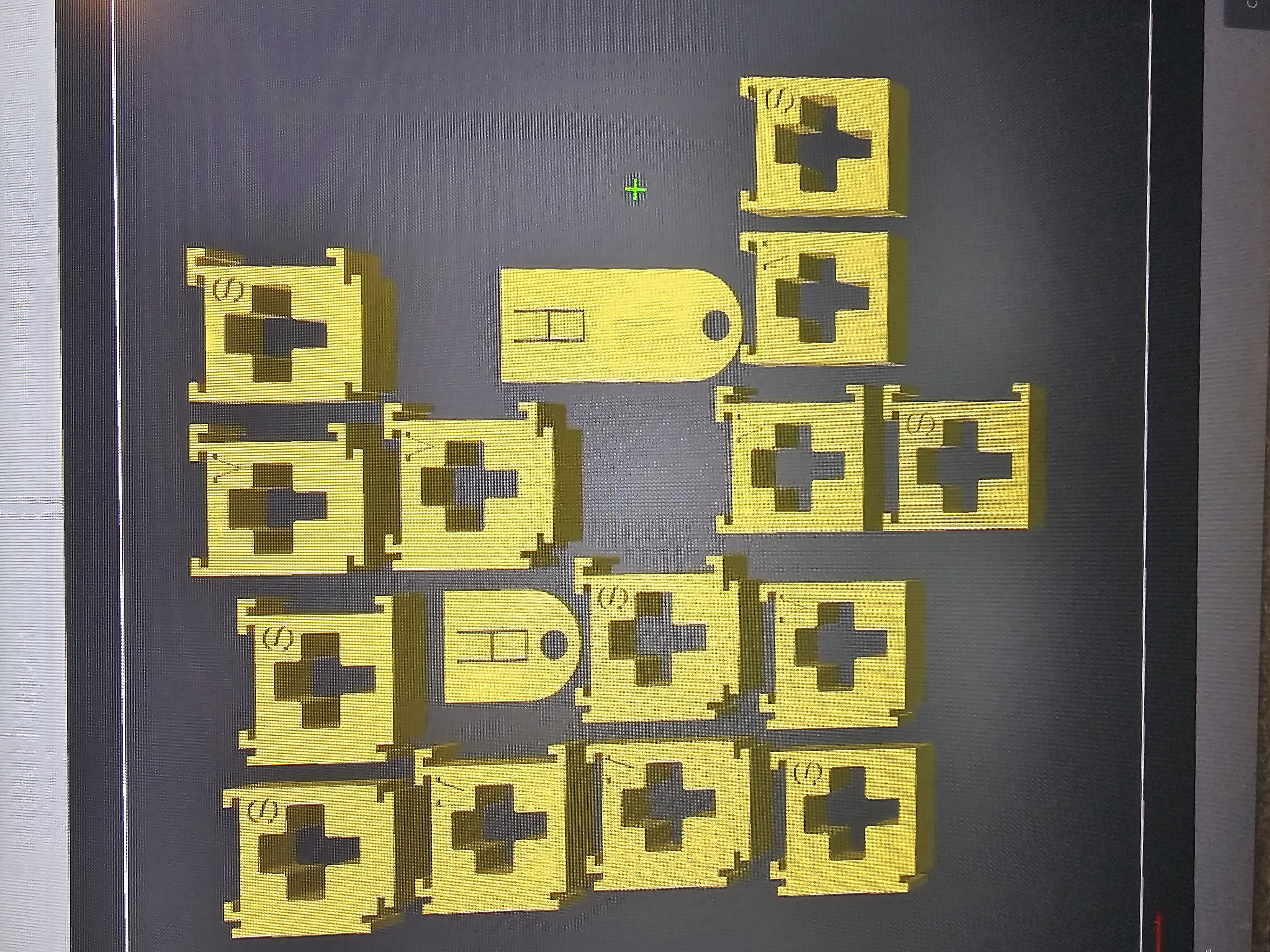

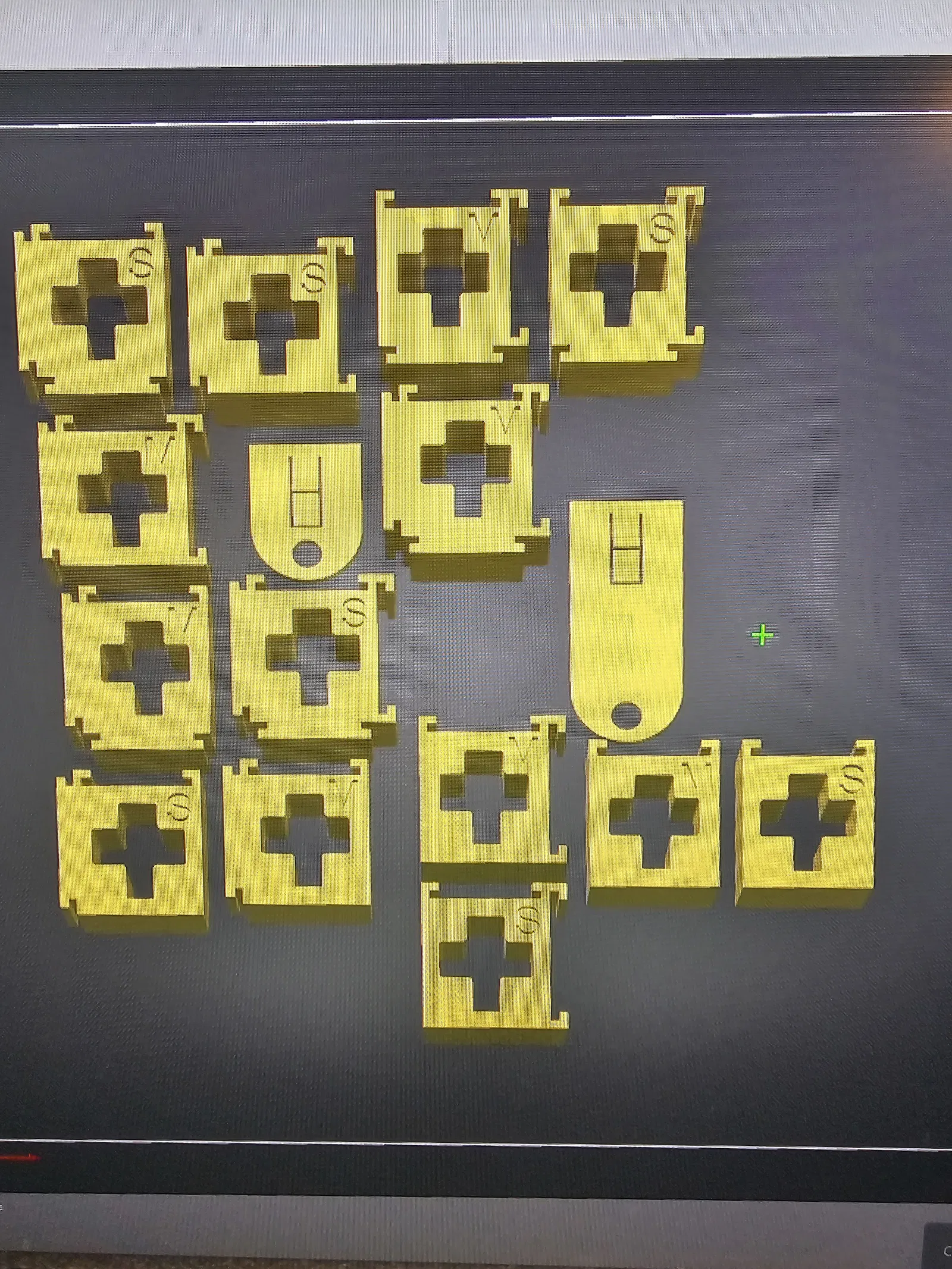

Khi in, không cần hỗ trợ. Bạn có thể in với bất kỳ mật độ điền nào tùy thích, tôi thường sử dụng 10% và 3 lớp thành. Tôi không khuyến khích sử dụng PLA vì rơ-le có thể nóng và làm biến dạng PLA. Cá nhân tôi sử dụng ABS, nhưng PETG, ASA, Nylon, PC hoặc bất kỳ vật liệu chịu nhiệt nào khác đều nên dùng được.

Để lắp đặt các khối gắn bu lông, bạn sẽ trượt khối gắn vào khối chính từ phía trên với phần chốt khóa hướng về phía khối chính. Trượt nó vào các khe cho đến khi nó khớp vào vị trí và tab khóa phẳng ở phía sau. Để tháo một khối gắn khỏi khối gắn bu lông, chỉ cần ấn mạnh vào khối gắn bu lông sao cho khóa mở ra và khối gắn trượt xuống khỏi khối chính.

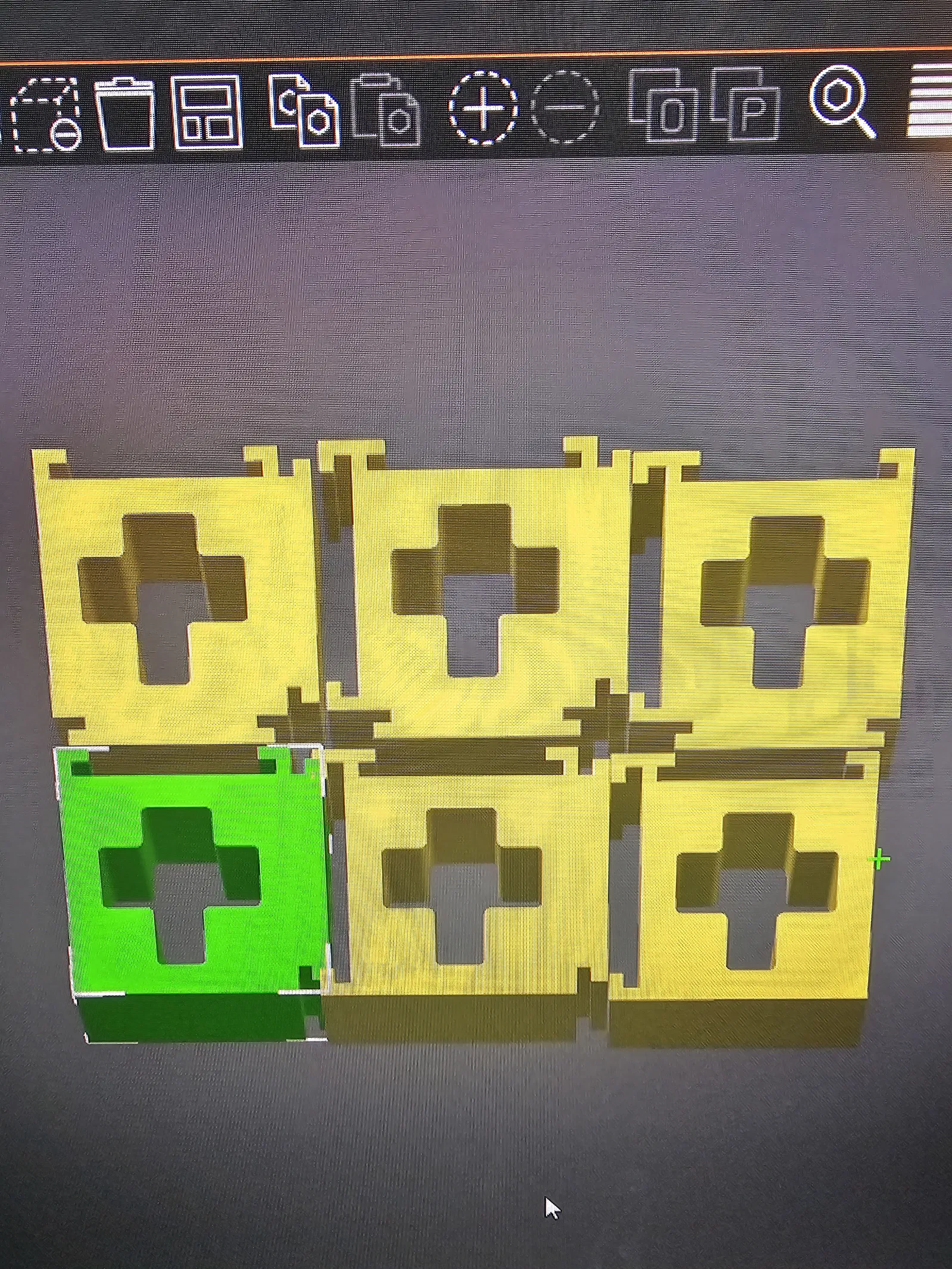

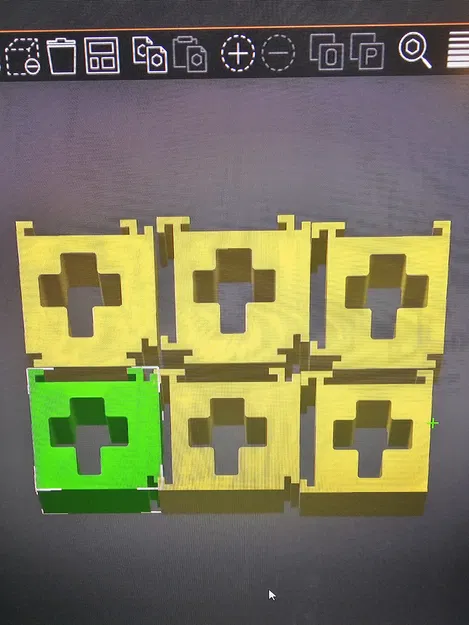

Nhãn khối gắn (giữa, trước, sau, trái, phải) dựa trên việc nhìn xuống khối với phía sau của khối cách xa bạn. Có một ảnh ví dụ nếu bạn cuộn xuống. Ví dụ, khối được tô sáng màu xanh lá cây sẽ là phía trước bên trái.
