Loa siêu trầm mini bằng bê tông in 3D (Bản sửa đổi HexiBase)

Giới thiệu

Vài năm trước, @HexiBase_264072 đã chế tạo nhiều phiên bản loa siêu trầm in 3D sử dụng driver Tang Band W3-1876S 3 inch. Tuy nhiên, những thiết kế này mất rất nhiều thời gian để in, vì vậy tôi đã tạo ra một phiên bản thiết kế của anh ấy rỗng bên trong để in nhanh hơn nhiều. Sau đó, nó có thể được đổ đầy bằng bê tông, thạch cao hoặc bất cứ thứ gì có thể đổ được.

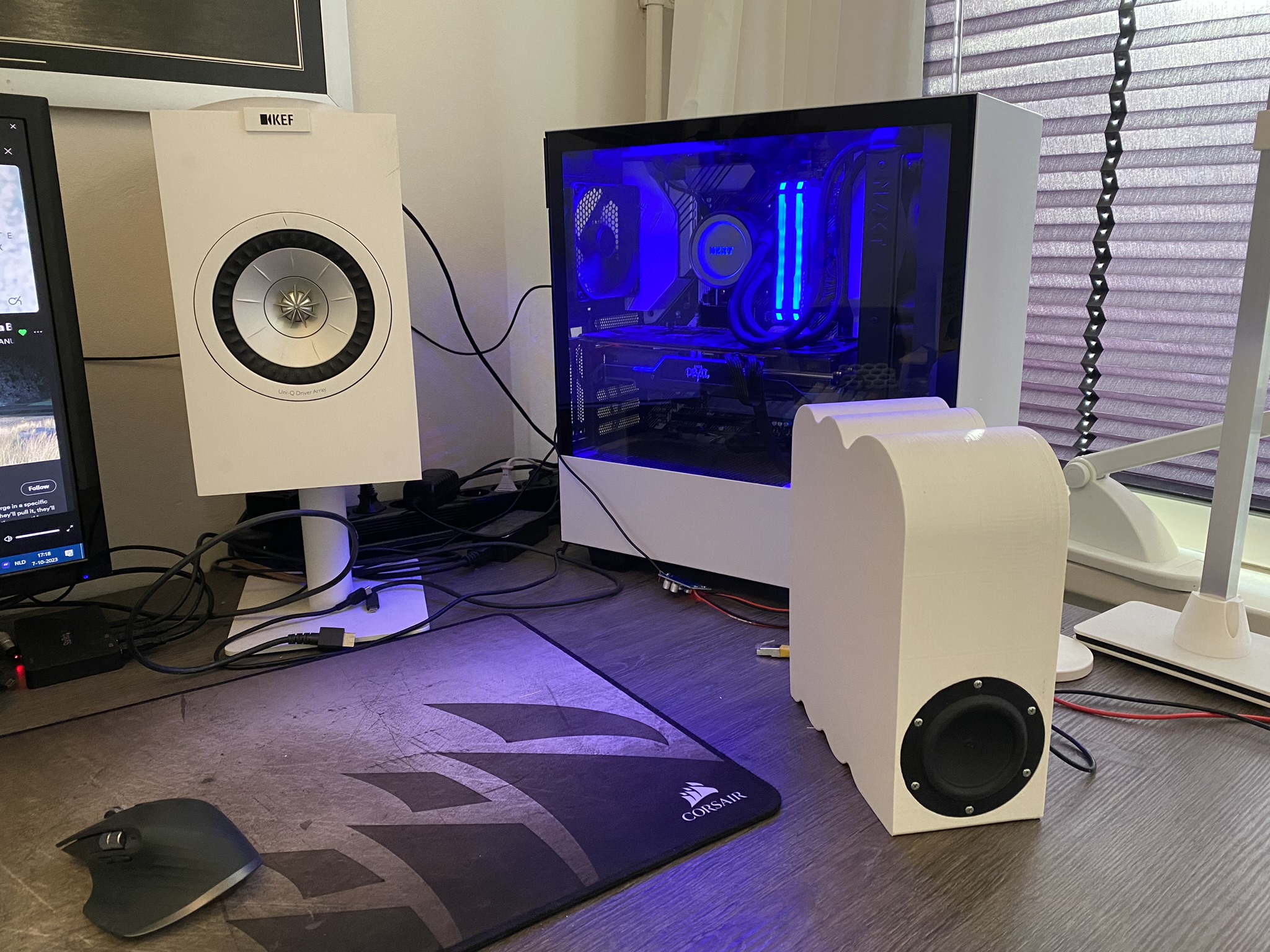

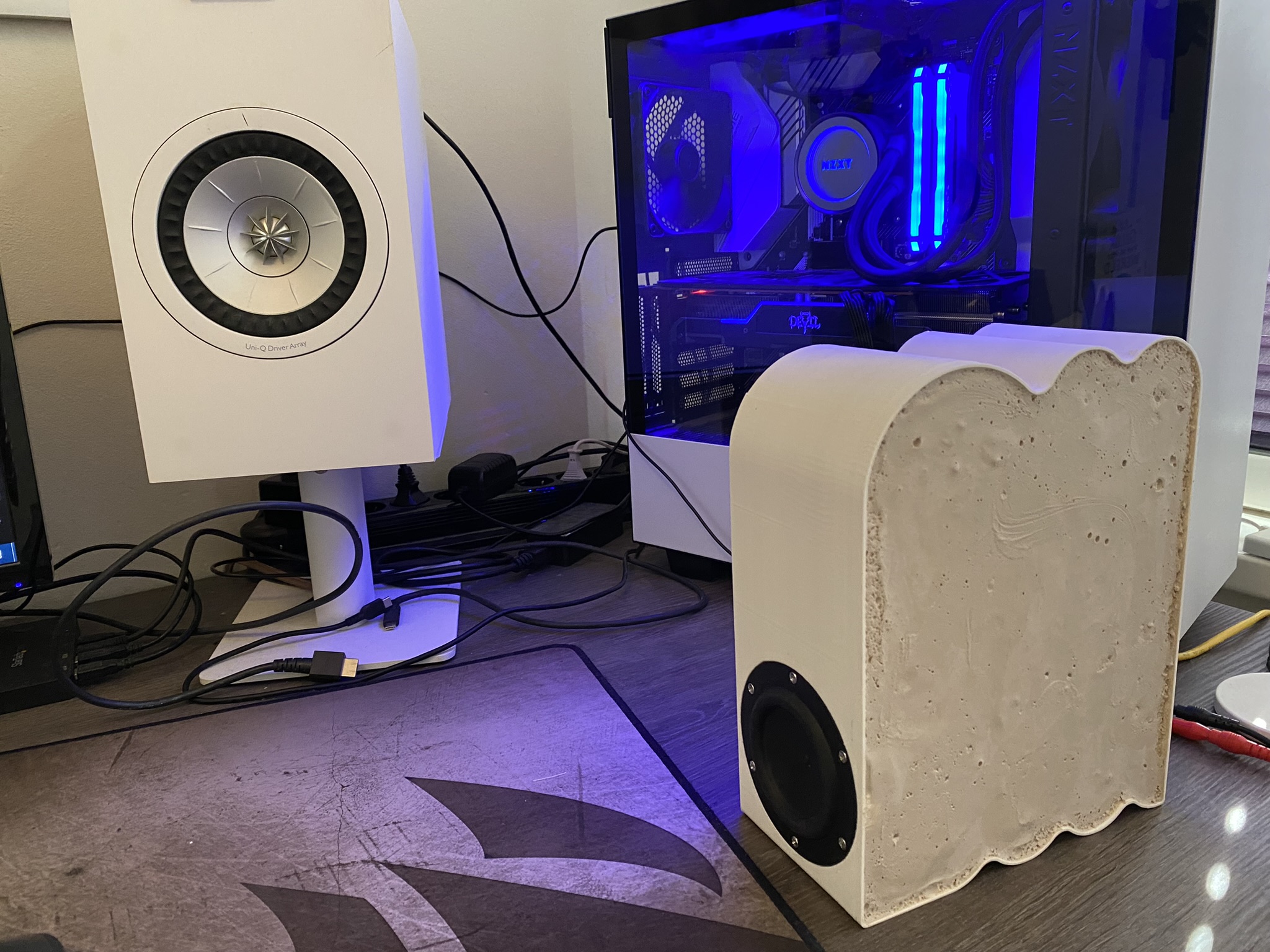

Vào tháng 6 năm 2023, Youtuber DIY Perks đã đăng một video mà anh ấy làm điều tương tự với một chiếc loa do anh ấy tự thiết kế. Lời khuyên của anh ấy là sử dụng thạch cao Paris trộn với keo PV, đây là thứ tôi đã làm. Kết quả có thể thấy trong các hình ảnh trên.

Tôi chưa có số liệu đo đạc (chưa?), nhưng sau một vài lần chỉnh sửa, tôi đã thiết lập nó với KEF Q150 mà tôi có, và âm trầm chắc chắn đã được cải thiện rất nhiều.

In

Đây là một bản in khá khó. Trong quá trình in, một trong những bộ phận hỗ trợ cây đã bị bong ra khỏi bàn in, và tôi đã nhanh chóng dán nó lại bằng keo siêu dính. Ngoài ra, hình dạng tròn của ống dẫn sóng dẫn đến các phần nhô ra cực lớn gần đỉnh. Điều này dẫn đến một ít "mì ống" (spaghetti) nhỏ, không phải là tận thế, nhưng nó đã ảnh hưởng đến việc in các đường viền ngoài, làm suy yếu sự liên kết lớp của các bức tường bên ngoài. Nó bị nứt ở một vài chỗ khi xử lý, và tôi cũng đã sửa chữa chúng bằng keo siêu dính.

Tất cả những điều đó có nghĩa là: Đừng in cái này nếu bạn muốn một thiết kế dễ in, siêu sạch, bóng bẩy, vì đây không phải là cái đó.

Lắp ráp

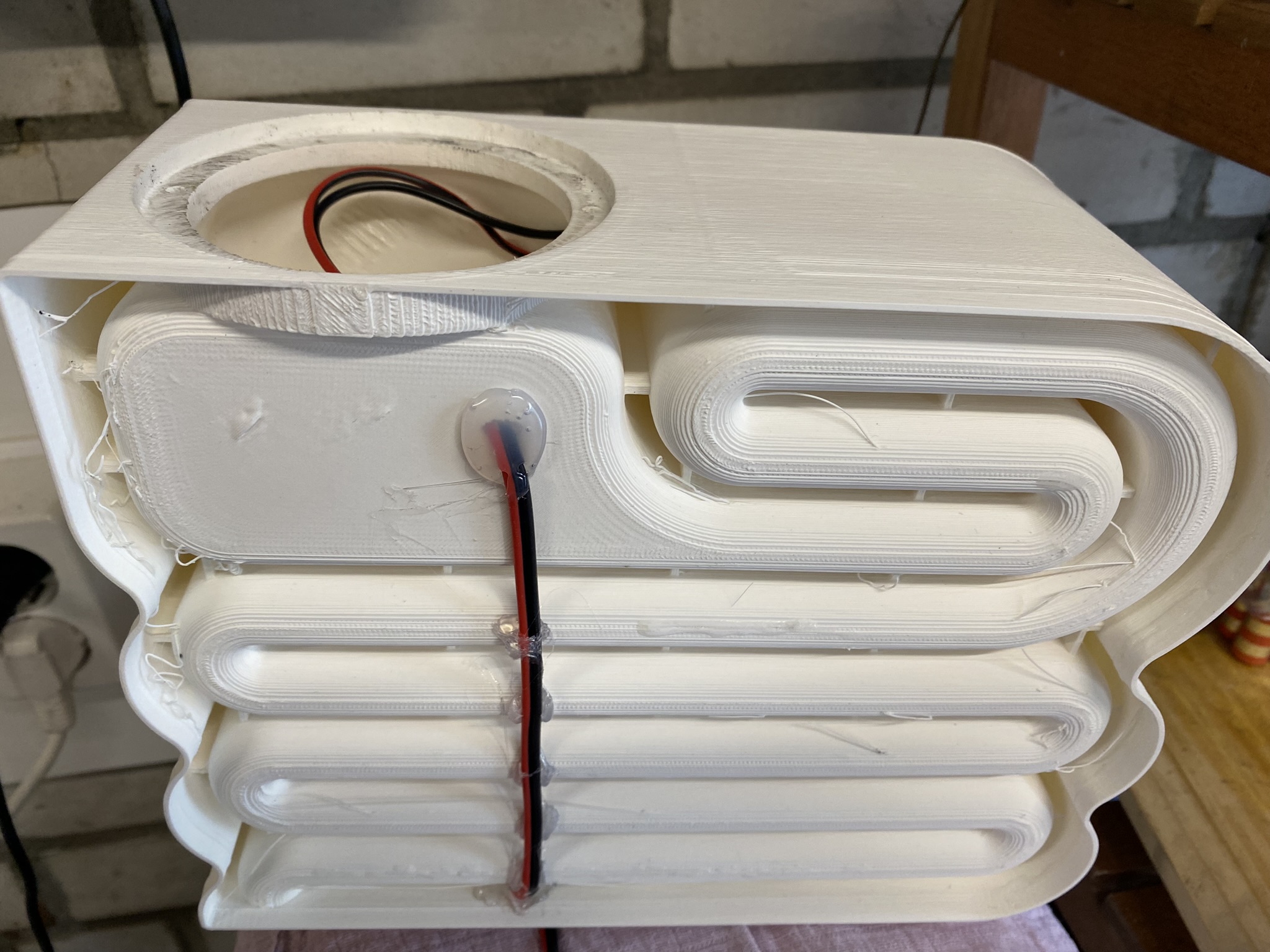

Sau khi hoàn tất quá trình in, hãy khoan một lỗ vừa đủ cho dây loa bạn chọn ở đáy buồng ghép và xuyên qua mặt sau. Tôi chỉ đơn giản là dùng keo nóng để cố định dây ở vị trí đó, giữ cho nó thấp hơn vành của các bức tường bên.

Bạn cũng nên thử lắp driver. Nó hóa ra hơi nhỏ trong bản in của tôi, vì vậy tôi đã làm rộng nó ra một chút bằng Dremel với bộ phận chà nhám dạng trống.

Driver được lắp bằng ốc M3. Có các túi hình lục giác bên trong có kích thước vừa cho đai ốc M3. Để đưa chúng vào, tôi đã sử dụng một con ốc M3 dài để kéo các đai ốc vào túi. Một khi đã vào đó, chúng sẽ khá chặt nên sẽ không bị rơi ra. Sau đó, bạn có thể sử dụng ốc M3 có độ dài phù hợp khi lắp driver.

Để đổ, tôi đã sử dụng thạch cao tạo mẫu Modulan 105 từ Hornbach. Nó chỉ có giá 3,39 € cho một túi 1,5kg, nhiều hơn mức cần thiết. Đơn giản chỉ cần trộn bột với nhiều nước hơn một chút so với khuyến nghị. Hướng dẫn ghi 600 ml nước cho 1 kg thạch cao, nhưng tôi đã sử dụng khoảng 750 ml nước cho 1 kg thạch cao. Sau đó, thêm khoảng 125g keo PVA (còn gọi là keo gỗ) và trộn đều cho đến khi bạn có một chất lỏng mịn, đặc.

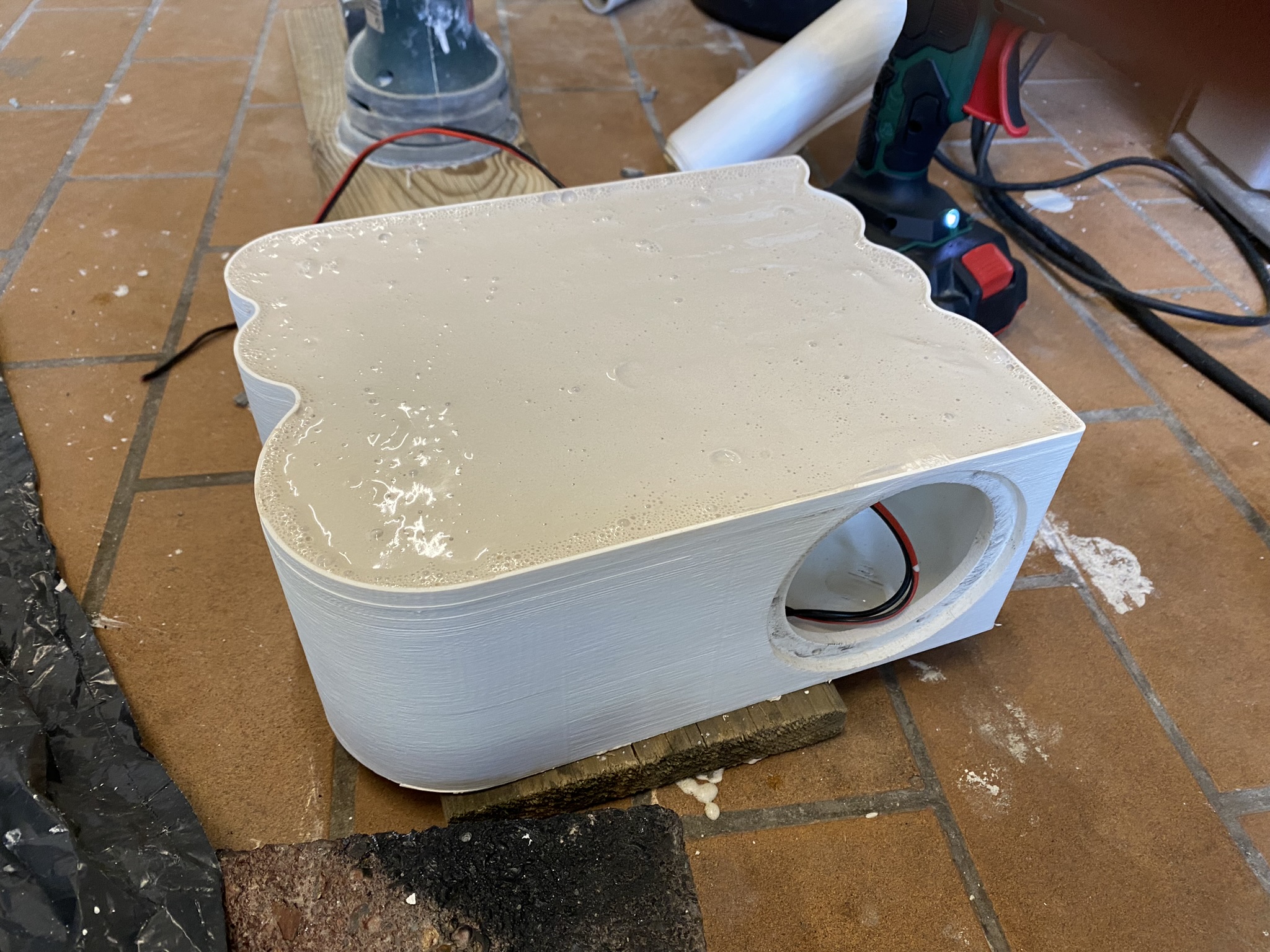

Việc đổ rất bừa bộn, vì vậy hãy chuẩn bị cho điều đó. Đầu tiên, đổ khoảng một phần ba vào hộp, đảm bảo chạm vào mỗi ngăn, sau đó cẩn thận gõ hoặc rung hộp. Tôi đặt nó trên một tấm ván gỗ, nghiêng, và sử dụng máy chà nhám quỹ đạo để tạo rung động. Điều này buộc bất kỳ bọt khí nào nổi lên bề mặt. Kiểm tra rò rỉ, và nếu có bất kỳ chỗ nào, hãy cố gắng bịt chúng lại (ví dụ bằng keo nóng).

Sau đó, đổ phần thạch cao còn lại cho đến khi hộp đầy tràn, trộn thêm thạch cao nếu cần để đạt được điều đó, và gõ/rung mọi thứ thêm một lần nữa cho đến khi không còn bọt khí nào xuất hiện.

Thạch cao trở nên cứng khá nhanh, nhưng quá trình đông cứng thực tế phải mất ít nhất 8 giờ. Đảm bảo mặt thạch cao tiếp xúc với không khí, vì nó thải ra khá nhiều hơi ẩm trong quá trình đóng rắn. Nó cũng trở nên khá ấm, nhưng không đủ để gây nguy hiểm.

Khi thạch cao đã đông cứng, bạn có thể hàn dây vào loa và kết nối nó với hệ thống âm thanh của mình. Việc làm cho loa siêu trầm hoạt động tốt với các loa hiện có của bạn nằm ngoài phạm vi của hướng dẫn này. Tôi giả định rằng nếu bạn sẵn sàng dành thời gian và công sức để chế tạo chiếc loa siêu trầm này, bạn sẽ biết phải làm gì với nó :).

Dự án đi kèm

Tôi đang làm việc trên một bộ xử lý tín hiệu số (DSP) + DAC 4 kênh qua USB để làm phẳng đáp ứng của loa siêu trầm và khớp nó với KEF Q150 của tôi. Bạn có thể xem thiết kế đó trên github: https://github.com/jeroen94704/TeensyDSPDAC
