Nâng cấp Trục Chính Makita Cho CNC 3018

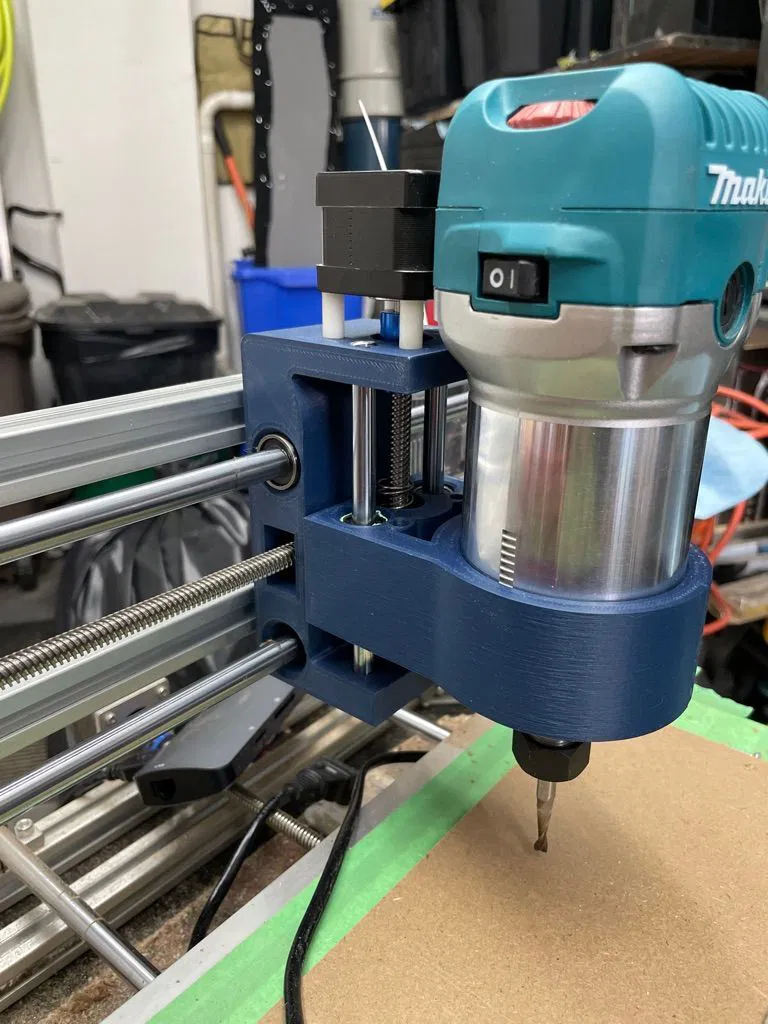

Được thiết kế đặc biệt cho "Makita RT0701C 1‑1/4 HP* Compact Router"

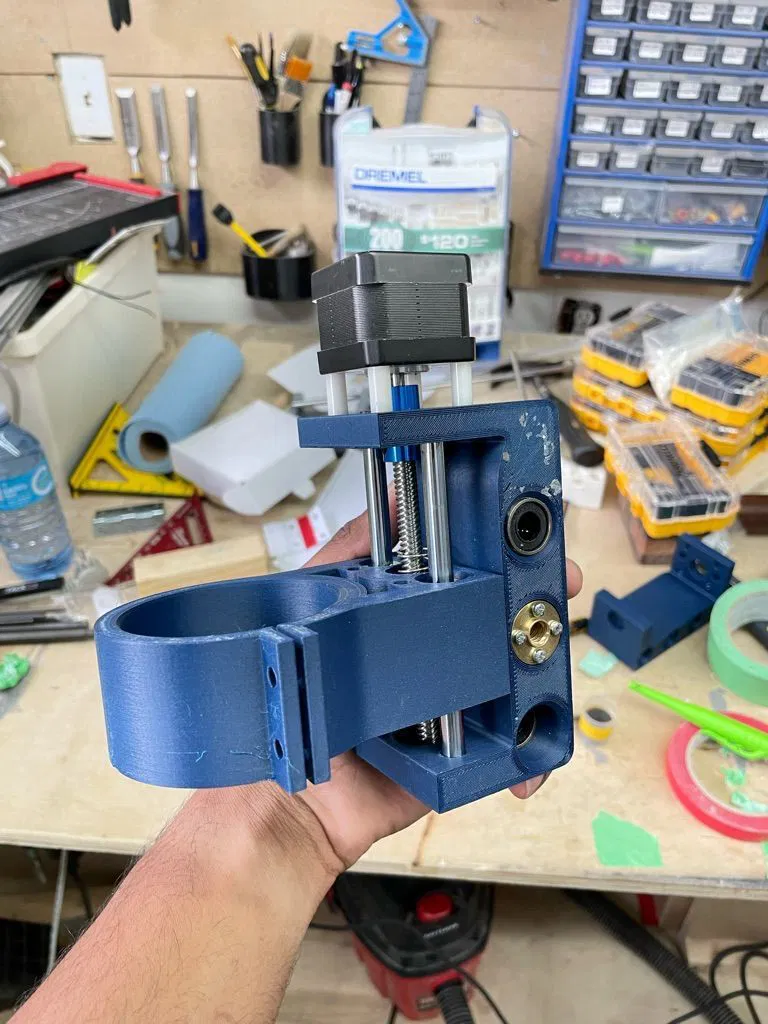

Giá đỡ trục chính được thiết kế để hoạt động với các vít me, thanh dẫn tuyến tính và vòng bi cùng các đai ốc chống rung có sẵn. Để sử dụng X-Gantry được nâng cấp, cần có vít me và thanh dẫn mới. Kích thước được liệt kê bên dưới

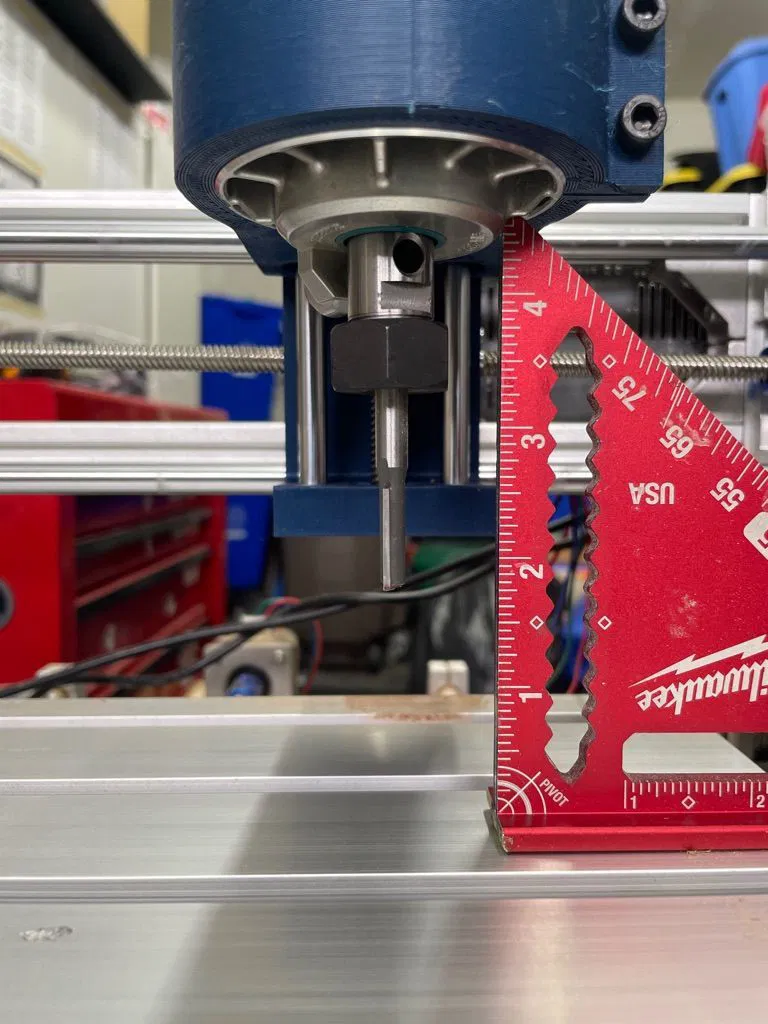

X-Gantry nâng cấp thêm khoảng 20mm chiều cao trục Z và cứng hơn so với thiết lập ban đầu.

Tôi khuyên bạn nên nâng cấp lên vít me 4 rãnh và đai ốc/mặt bích để giảm độ rơ, cũng như sử dụng vòng bi tuyến tính chất lượng cao mới.

Các bộ phận cần thiết:

• 2x thanh dẫn tuyến tính 8mm (dài 120mm)
• 1x vít me T8 4 rãnh (dài 100mm)
• 2x đai ốc mặt bích vít me 4 rãnh
• Vòng bi có sẵn/đã nâng cấp
• 2x Vít và Đai ốc M4x20

Cài đặt in khuyến nghị:

• In bằng PETG để chịu nhiệt tốt nhất vì trục chính có thể nóng đủ để làm biến dạng PLA. Tuy nhiên, tôi đã sử dụng PLA mà không gặp vấn đề gì.
• 4 Tường (4 Walls) - điều này cho bạn không gian để chà nhám các khu vực lắp vòng bi và đảm bảo vòng bi tuyến tính khít chặt. Đồng thời ngăn bộ phận bị nứt do áp lực từ vòng bi (tôi đã bị nứt nhiều lần với 2 tường).
• 40-60% Lõi (infill) - Có lẽ là quá nhiều, tùy bạn.

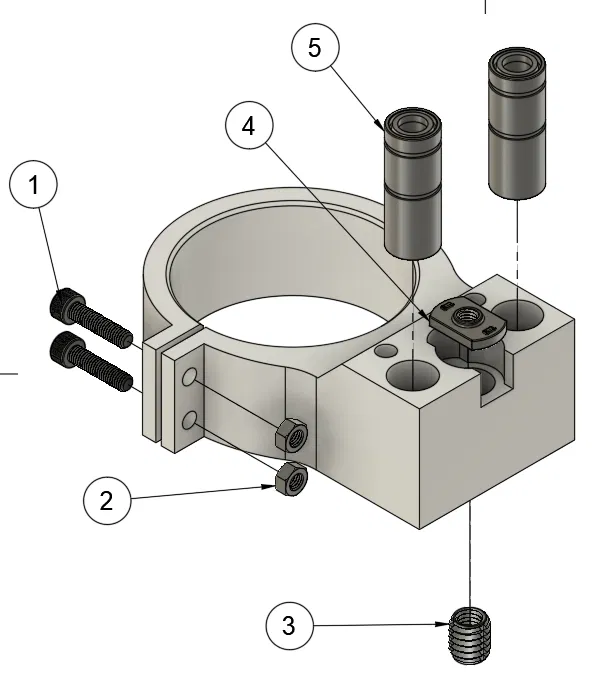

Tôi đã đính kèm một bản vẽ chi tiết của một phiên bản cũ để làm rõ hơn, điểm khác biệt duy nhất là bộ phận #3 hiện đã được thay thế bằng mặt bích vặn vào thay vì đai ốc ren.

Các kế hoạch trong tương lai bao gồm việc tích hợp tấm chắn bụi để bảo vệ vòng bi và thanh dẫn trục Z cũng như thiết lập gắn trục chính chắc chắn hơn. Tôi rất mong nhận được các bản sửa đổi và cải tiến! File STEP có sẵn để tải xuống.
