Giá đỡ cho đầu nối U CTEK CS connect
Giá đỡ 2 mảnh để gắn đầu nối cáp CTEK CS Connect U vào bảng điều khiển có lỗ 25.4 mm. Hướng dẫn lắp ráp chi tiết để cố định và kết nối bộ sạc CTEK với máy phát điện một cách dễ dàng, giúp kéo dài tuổi thọ pin.
Mô tả

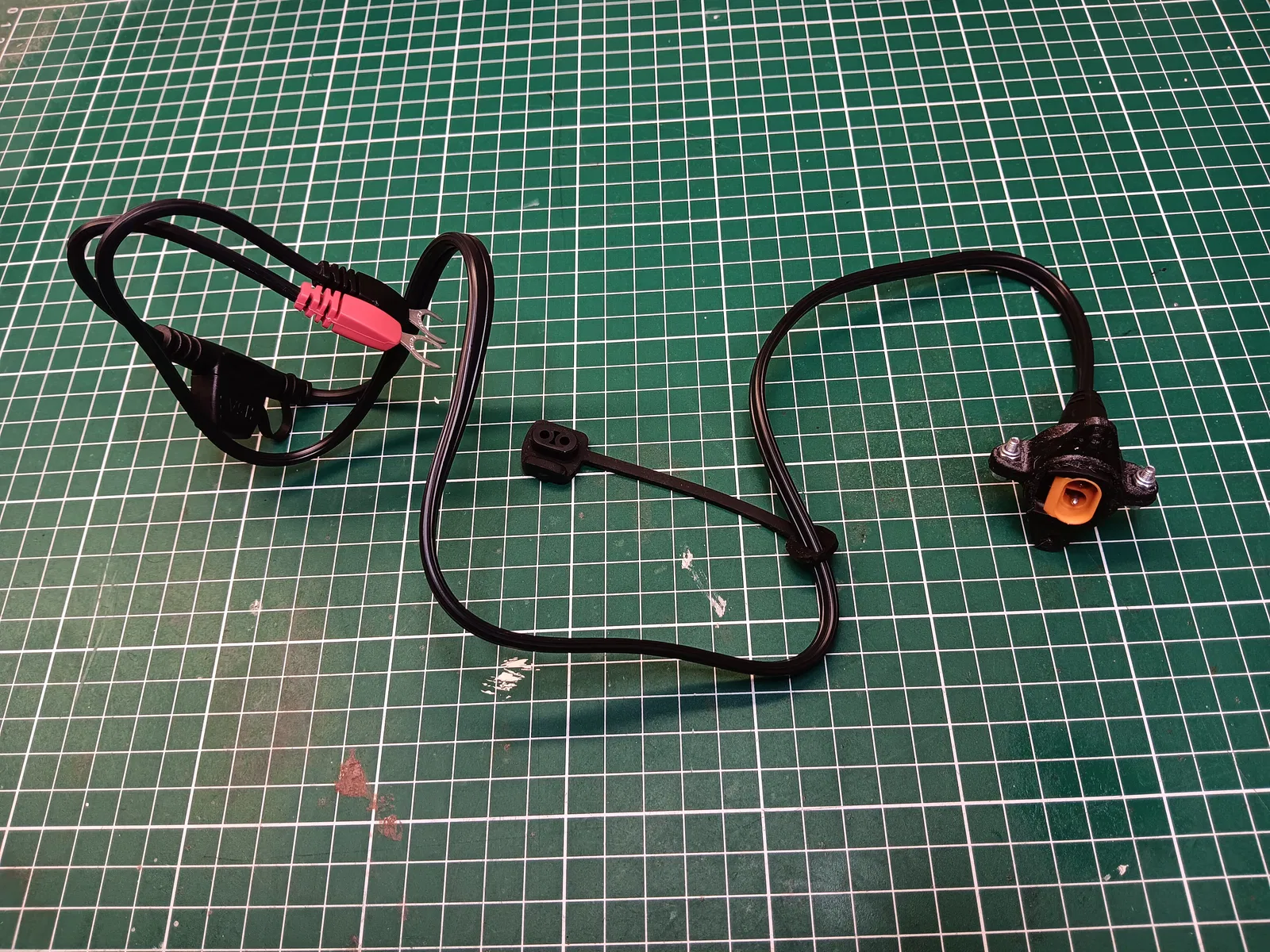

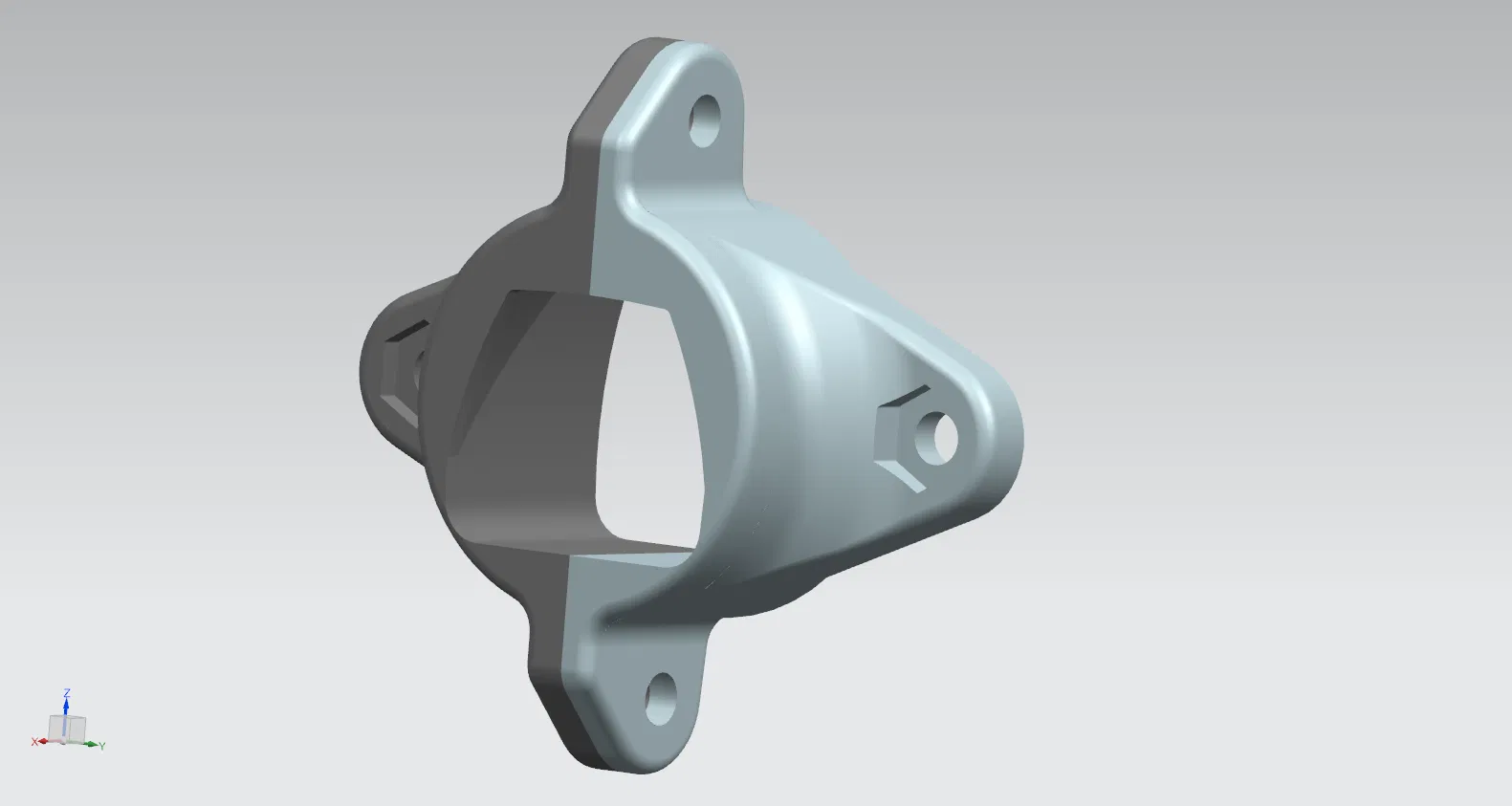

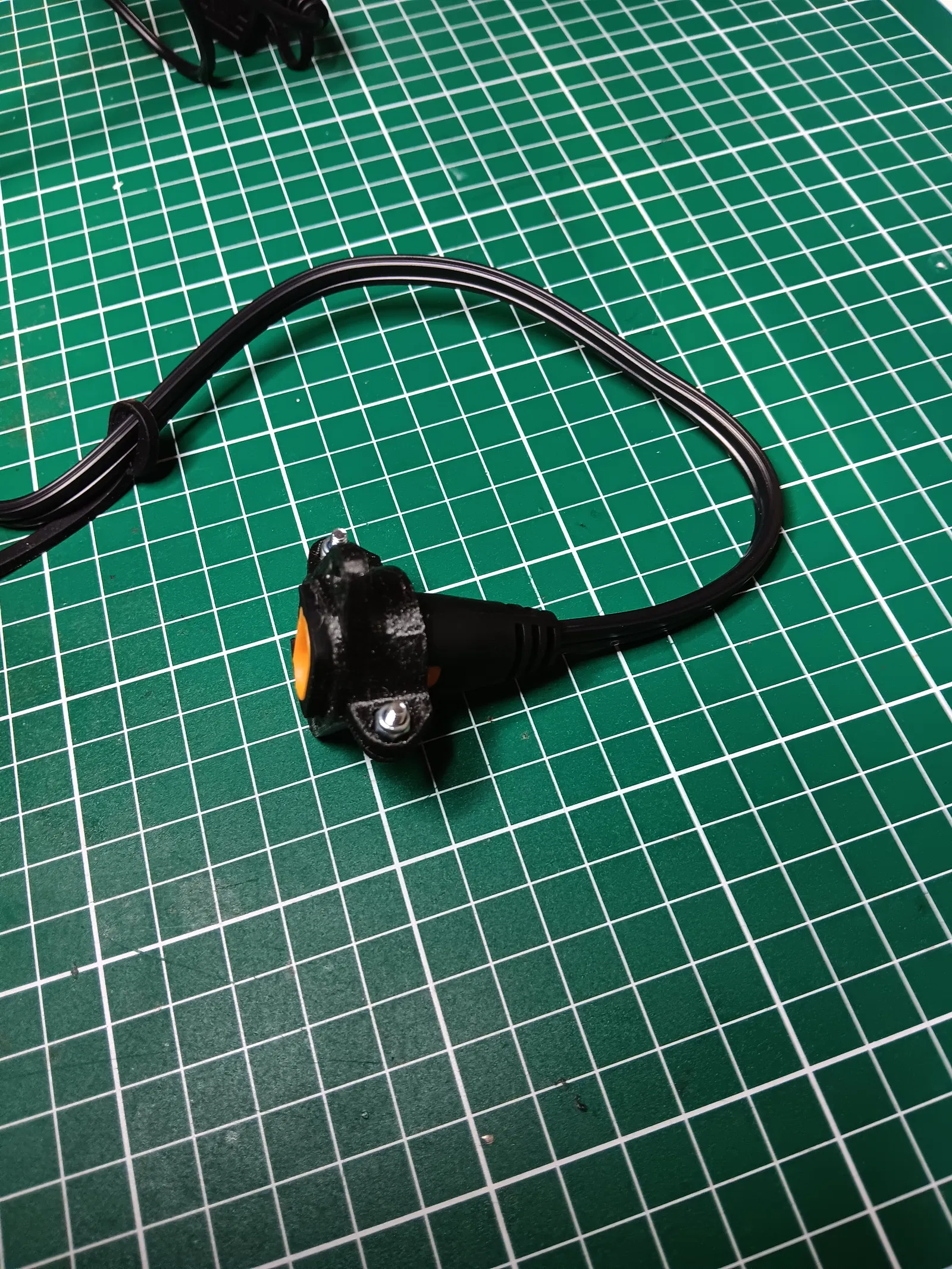

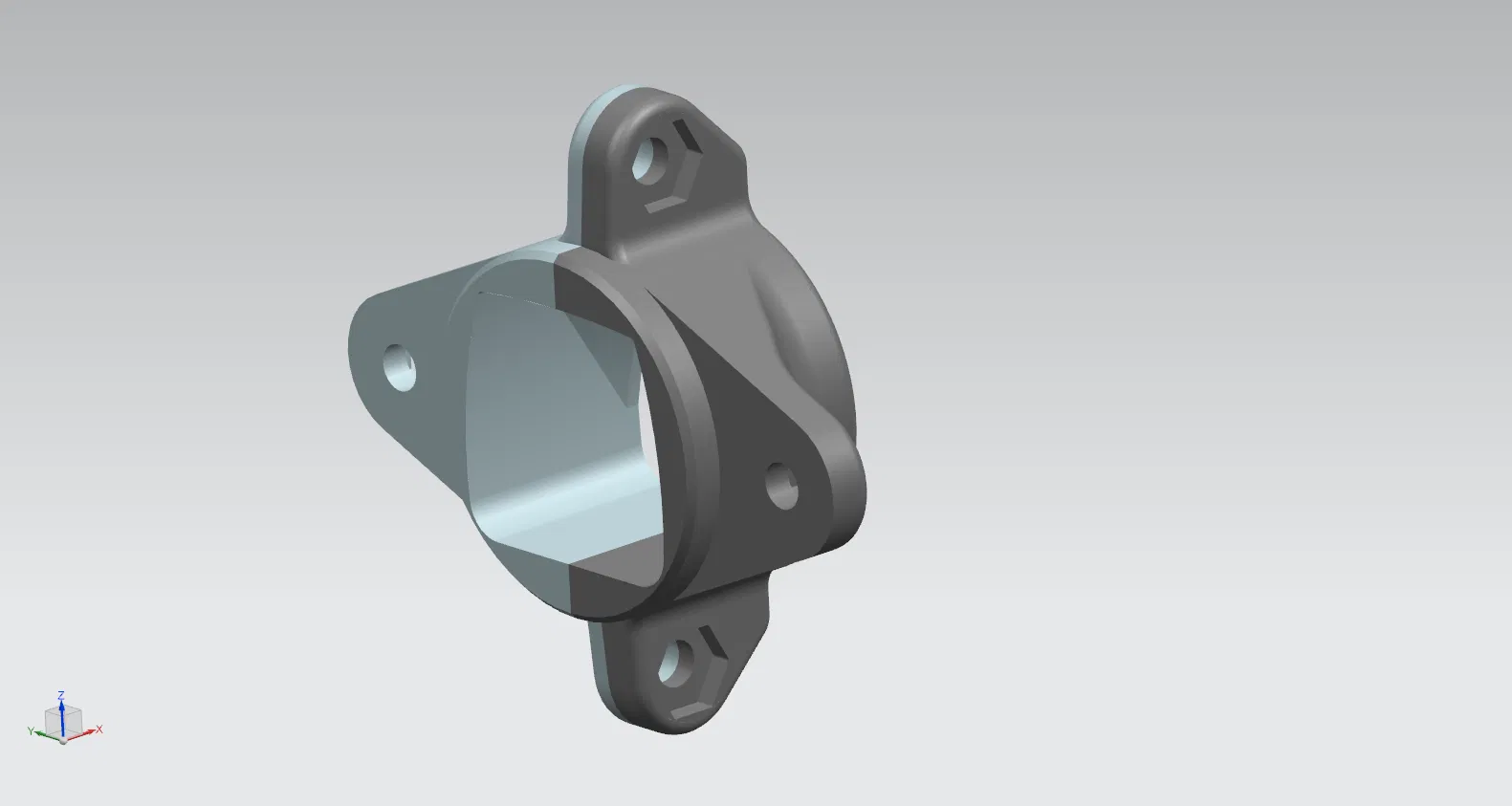

Gắn 2 mảnh trái và phải lên đầu nối CS. Phần hình trụ của các mảnh nên đặt ở lỗ mở của đầu nối CTEK. Lắp ráp các mảnh cách mặt trước của đầu nối 2 mm để cho phép kẹp của đầu nối đực khớp vào.
2 mảnh này được cố định bằng bu lông và đai ốc M3. Bộ phận lắp ráp được thiết kế để vừa với lỗ khoét 25.4 mm và được cố định vào bảng điều khiển bằng bu lông và đai ốc M3.

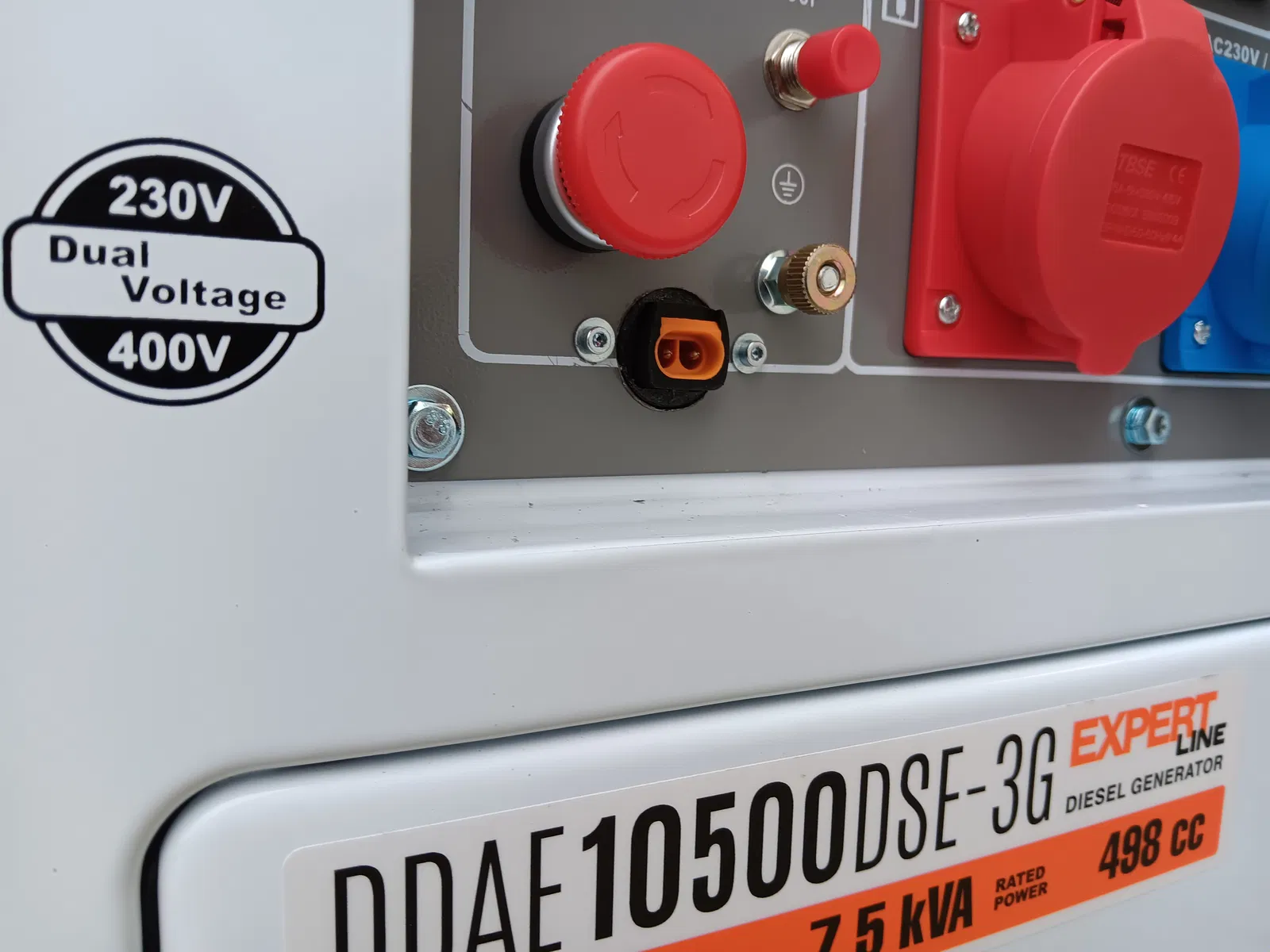

Thiết kế này được tạo ra để có thể dễ dàng kết nối bộ sạc trickle CTEK với máy phát điện để tăng tuổi thọ pin.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
