Giá đỡ Hemera Revo XS cho máy in Artillery Sidewinder X1

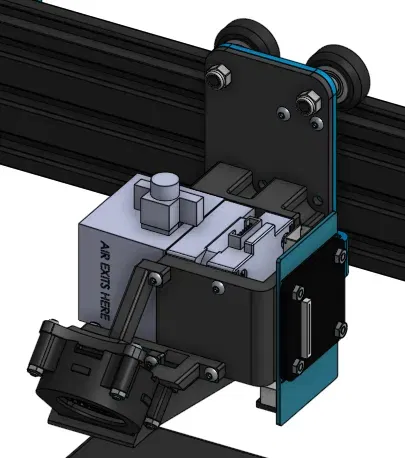

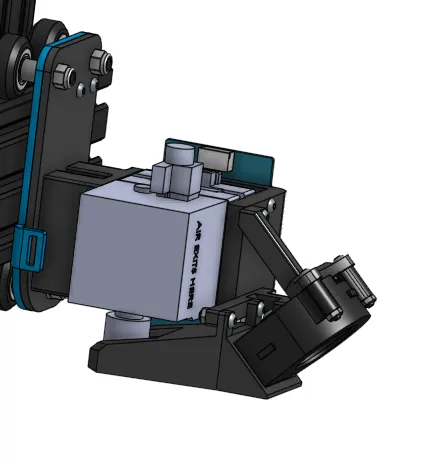

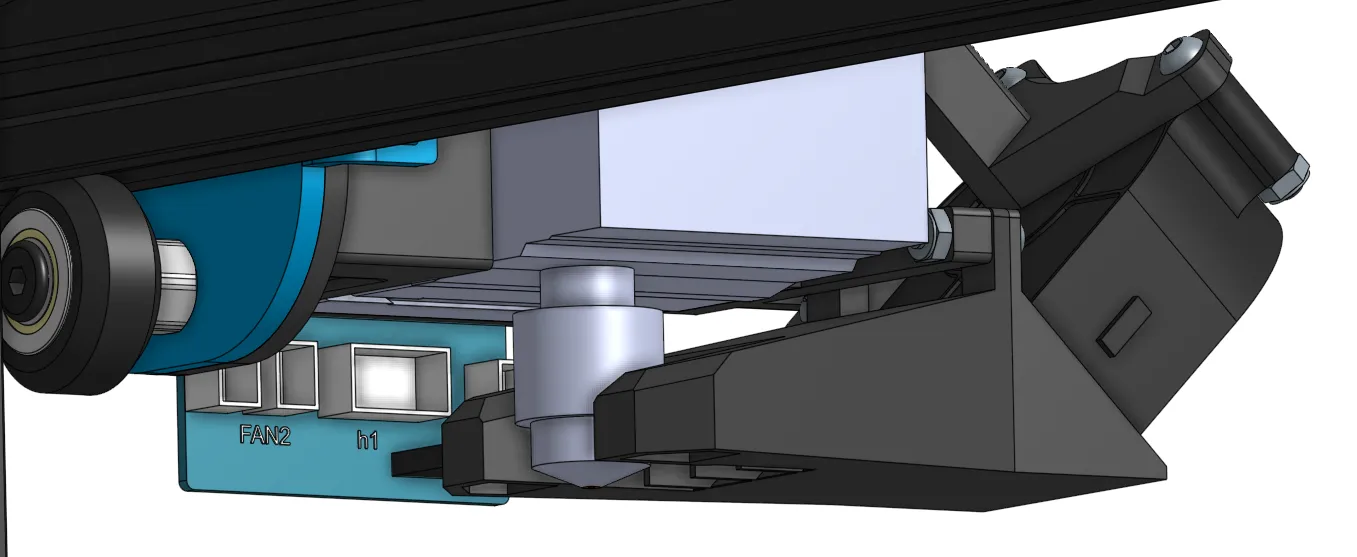

Mô hình này bao gồm tất cả những gì bạn cần để gắn một Hemera Revo XS vào một Sidewinder X1. Nó bao gồm một ống dẫn/quạt được làm theo yêu cầu sẽ hoạt động với phần cứng gắn kết còn lại. Mô hình được thiết kế sao cho đầu vòi nằm gần như ở cùng một vị trí với máy in gốc, vì vậy bạn không cần phải điều chỉnh bất kỳ độ lệch nào. Tôi nhận thấy rằng nếu bạn muốn in nhanh hoặc ở nhiệt độ cao để có độ bền, các bộ phận sẽ gặp vấn đề về làm mát. Vì vậy, tôi đã tạo ra các giá đỡ để thay thế quạt bằng một quạt 5015.

Thêm: Gần đây tôi đã có một Prusa MK3s+ và tôi đã lấy cảm hứng cho giá đỡ quạt từ đó.

Giá đỡ này cũng có khả năng được gia công/máy CNC từ một khối vật liệu nguyên liệu.

HƯỚNG DẪN IN: In các bộ phận bằng ABS/ASA hoặc PETG để chống nhiệt. Bạn nên in tất cả các tệp với một ngoại lệ. Nếu bạn đã điều chỉnh tốt các cài đặt hỗ trợ của mình, bạn nên in “Revo Mount All In One,” nếu không bạn muốn CNC giá đỡ cơ sở, in “Revo Mounting Block” và “Revo Mounting Plate" thay vào đó và dán nó bằng một loại keo dán hoặc hàn. Nếu bạn muốn sử dụng quạt gốc (4020), hãy in các bộ phận được gán nhãn với 4020. Nếu bạn muốn nâng cấp lên 5015, hãy in các bộ phận được gán nhãn với 5015.

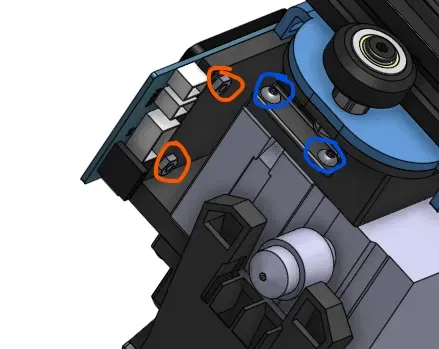

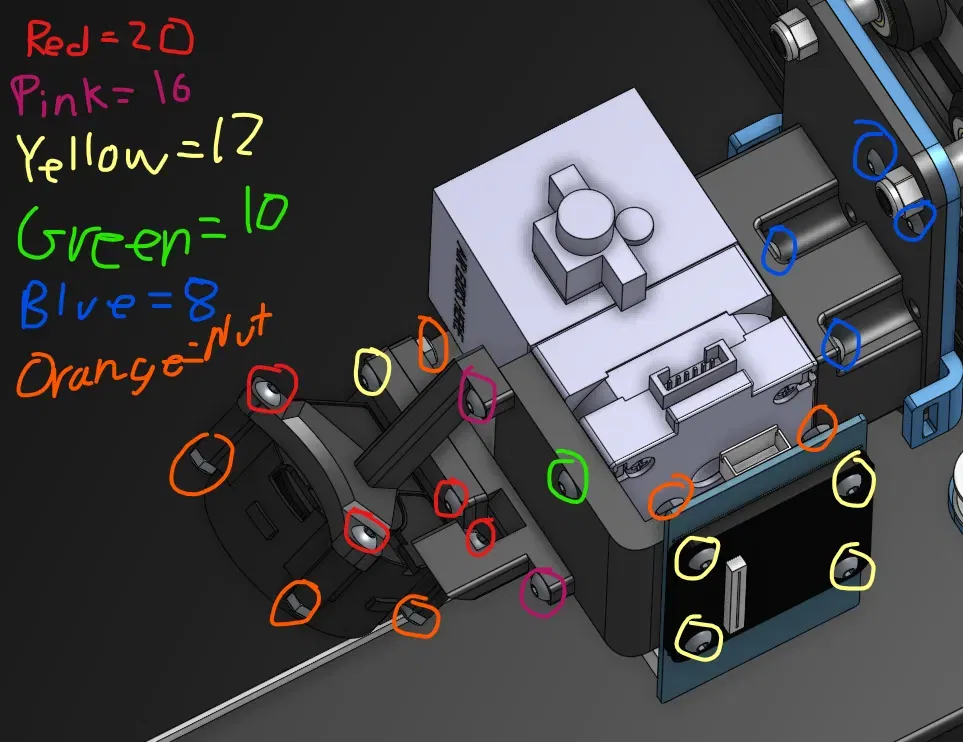

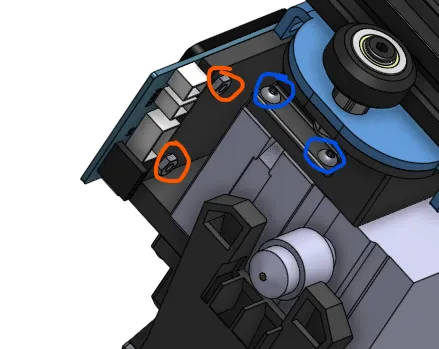

ỐC VÍT: 4 M3*0.5*20 (2 M3*0.5*22 và 1 M3*0.5*20 nếu quạt 5015) 2 M3*0.5*16 3 M3*0.5*12 1 M3*0.5*10 8 M3*0.5*8 8 M3*0.5 Đai ốc

Tệp CAD (OnShape): tại đây

Nếu bạn gặp bất kỳ khó khăn hoặc câu hỏi nào, hãy thoải mái DM trên Discord tại Shooter913b hoặc email cho tôi tại [email protected].

Hy vọng điều này sẽ giúp bạn!

LỊCH SỬ CẬP NHẬT:

8/6/2023: Phát hiện rằng giá đỡ quá thấp. Đã làm lại tấm gắn và tất cả các mô hình tích hợp để phù hợp đúng mà không cần sửa đổi điểm dừng cuối.

8/6/2023: Tăng cường độ thông thoáng của vỏ quạt. Ảnh hưởng đến cả giá đỡ quạt và vỏ quạt. Cũng đã điều chỉnh chiều cao của bảng gắn và các bộ phận tất cả trong một để có thể sử dụng với các mô-đun giường có thể tháo rời và giường tiêu chuẩn.

8/12/2023: Quạt tiêu chuẩn có vẻ không đủ, vì vậy đã bắt đầu làm việc trên các bộ phận mới để tương thích với quạt thổi 5015. Có thể tôi chỉ không giỏi trong thiết kế ống dẫn quạt ;p

8/25/2023: Giới thiệu phần cứng gắn 5015, bao gồm: “Giá gắn quạt dưới 5015”, “Giá gắn quạt trên 5015”, và “Vỏ quạt 5015.” Đổi tên các bộ phận giá gắn quạt tiêu chuẩn với tiền tố 4020. Giá gắn 5015 vẫn chưa được kiểm tra
