Xin chào;

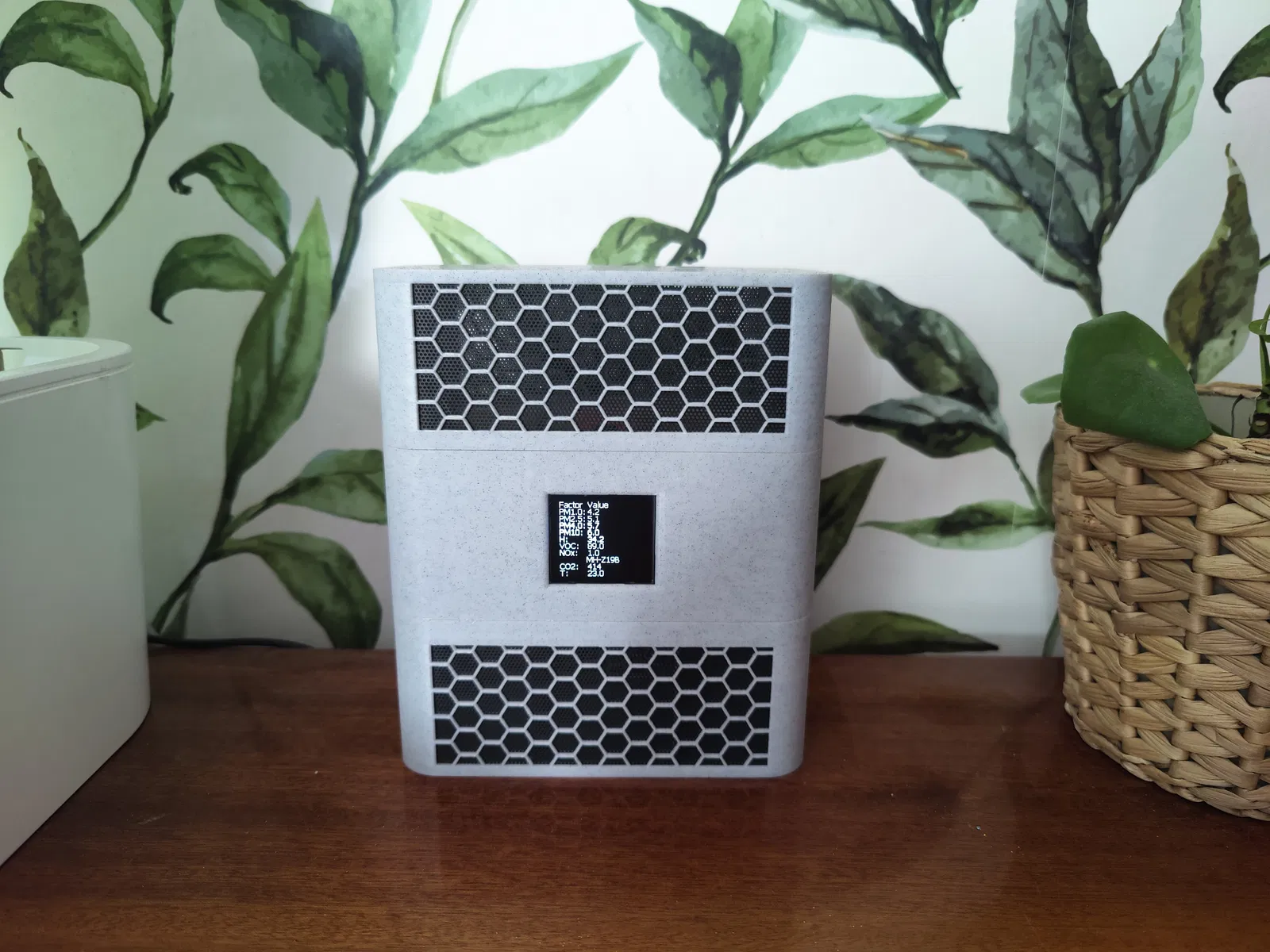

Tôi xin giới thiệu phiên bản cảm biến chất lượng không khí của tôi được tạo ra từ:

• Bo mạch ESP32
• SEN55 - Cảm biến PM/NOx/VOC
• MH-Z19 - Cảm biến CO2
• SSD1327 - Màn hình

Khung gầm sẽ yêu cầu:

Filament

• Geetech marble PLA
• FiberFlex 30D (TPE TPU)

Không in được:

• Nam châm 6x2 mm - x8
• Ốc 3 mm dài khoảng 10 mm - x5
• Ren cấy 3 mm - x5
• “Lưới máy tính” trên Aliexpress
• Ổ cắm USB-C
• Các bộ phận đã đề cập ở phần đầu.

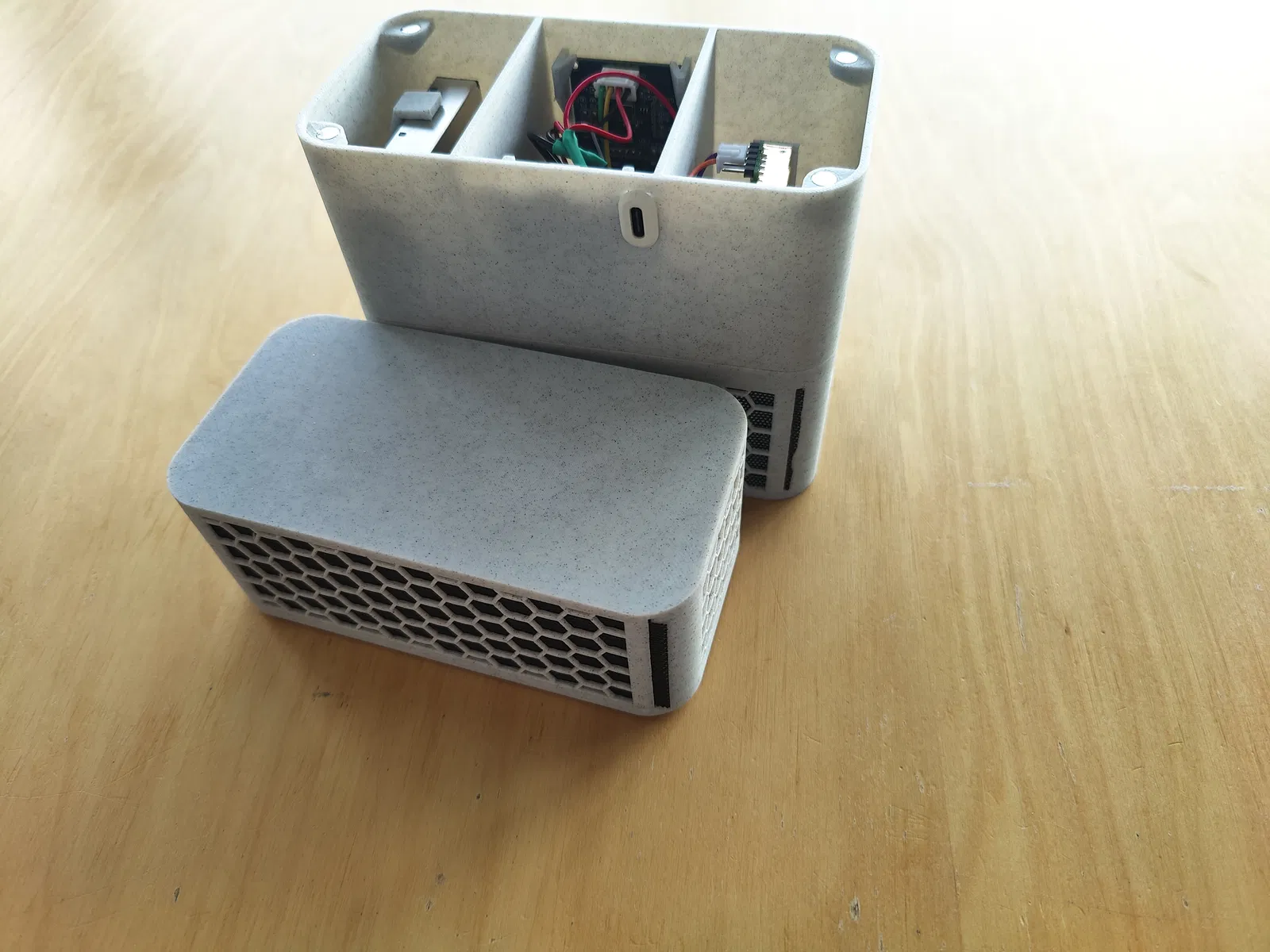

Có 3 bộ phận và 3 lớp đệm

• Đáy - có thêm một bức tường so với phần giữa;
• Giữa - giữ tất cả các bộ phận điện tử;
• Trên cùng - không có tường.

Lắp ráp:

• Đặt ren cấy và nam châm chú ý cực tính
• Cắt một dải lưới khoảng 48mm x 450mm và đẩy vào phần đáy.
  • Có thể cần kéo nó bằng vật gì đó có mũi nhọn từ phía bên kia giữa các mạng lưới tổ ong - đặc biệt là khi đi qua các góc.
  • Nếu nó che lưới tổ ong từ trên xuống dưới là bạn đã làm đúng, nếu không hãy điều chỉnh cái thứ hai và đặt cái tốt hơn ở dưới cùng. Cắt bỏ phần thừa.
• Đặt lớp đệm TPU lớn nhất giữa phần đáy và phần giữa
• Vặn chúng lại với nhau

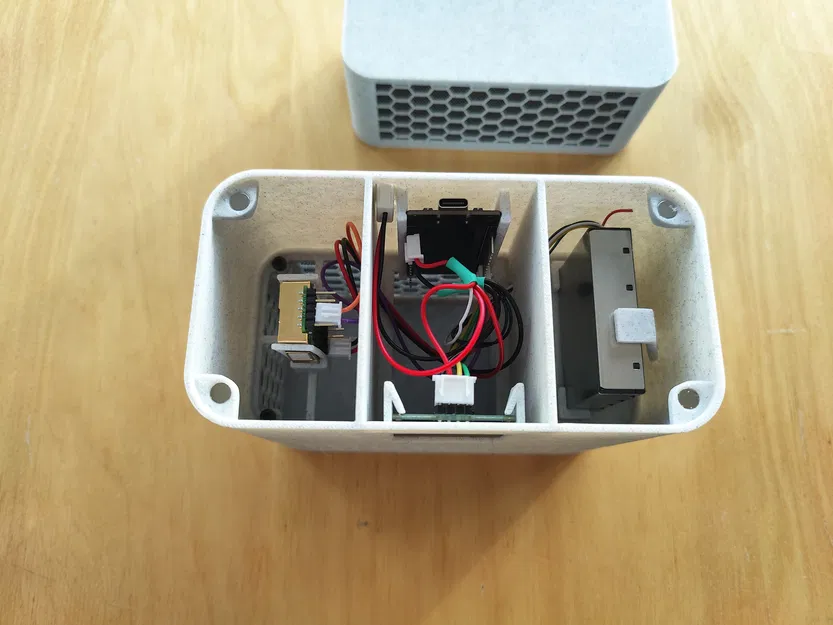

• Đặt các bộ phận điện tử của bạn
  • Màn hình - bẻ cong các cánh tay trên ra ngoài đẩy màn hình xuống;
  • ESP chỉ cần trượt xuống
  • MH - mở rộng "cổng" ra ngoài và đặt nó xuống
  • SEN :
    • Đặt các lớp đệm TPU khác
    • Đặt SEN ở góc sao cho phần đáy thẳng hàng với các giá đỡ bên và phần trên cắt chạm vào tường
    • Kiểm tra xem các lớp đệm TPU có đúng vị trí không
    • Di chuyển đỉnh của SEN dưới cánh giữ
• Gắn phần trên cùng

Ghi chú:

• Phần trên cùng được giữ bằng nam châm để bảo trì dễ dàng hơn;
• Phần đáy được vặn chặt với phần giữa để đảm bảo độ kín.

Thông số kỹ thuật của SEN yêu cầu cách ly các kênh nạp và xả và tôi không thể sử dụng các miếng đệm có sẵn như vòng cao su hoặc "oring" nên theo ý kiến của tôi, TPU là cần thiết.

Tôi sẽ không chia sẻ cấu hình ESPhome cụ thể của mình:

• Nó khá dễ dàng để bắt đầu hoạt động;

• Tự tìm hiểu và điều chỉnh cấu hình cho trường hợp sử dụng của bạn; In bằng vật liệu không dễ bay hơi PLA và TPU

Về cơ bản, bạn có thể coi đây là một nền tảng cho cảm biến chất lượng không khí của riêng mình với các cảm biến khác.

Những điểm cần cải thiện:

• Việc vặn các bu lông bên dưới kẹp SEN và nam châm khá khó khăn.

• Sau khi chụp ảnh nhiệt, tôi chắc chắn rằng không có sự truyền nhiệt đáng kể nào xảy ra, nhưng trong trường hợp sử dụng của bạn, bạn có thể cân nhắc thêm một lớp tường đôi bên trong khoang giữa.

Lưu ý rằng kích thước cảm biến của bạn có thể khác nhau, ví dụ: mô-đun SEN của tôi bị lệch khoảng 1mm so với mô hình 3D của họ. Trên máy in của tôi, các bộ phận hỗ trợ là cần thiết trên:

• Các bộ giữ nam châm ở phần trên cùng
• Phần giữa dịch chuyển tường đi vào phần đáy
• Các bộ giữ ren cấy ở phần giữa
