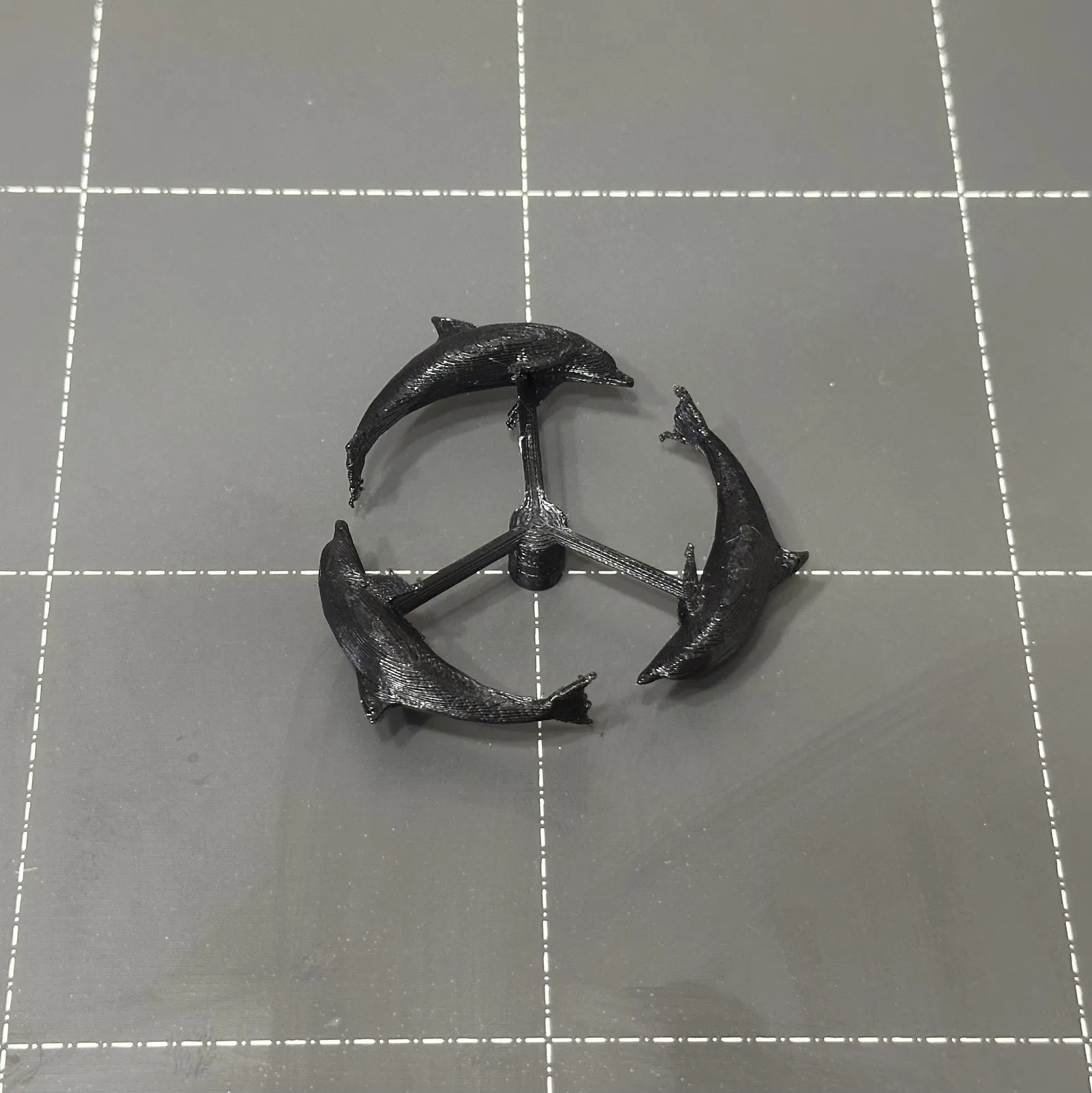

Mô Hình Trực Quan Hóa Máy Đùn Nhựa Cá Heo

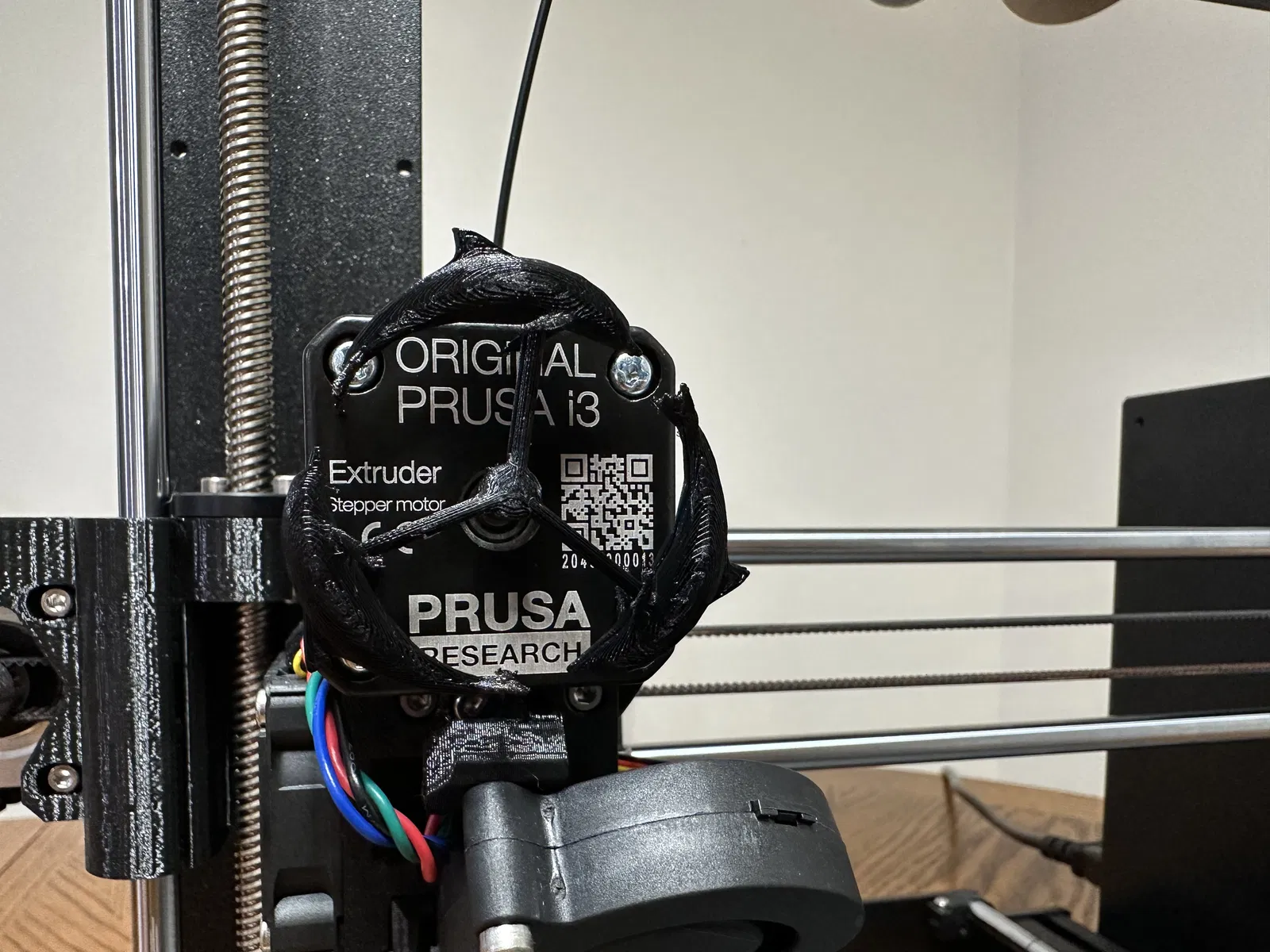

Sau khi chậm chân một bước với trào lưu "mô hình trực quan hóa extruder", tôi đã nảy ra ý tưởng làm một mô hình có hình con vật yêu thích của mình. Mô hình này được định hướng cho trục extruder MK3S+ của tôi quay theo chiều kim đồng hồ. Hãy lật theo trục Z nếu trục của bạn quay ngược chiều kim đồng hồ. Trục được thiết kế để gắn vừa một nam châm 5mm (hình cầu).

Hướng dẫn in

Để có kết quả tốt nhất, hãy cắt mô hình thành hai phần ở độ cao Z = 12,1 mm (các con cá heo nên được cắt đôi đối xứng), in từng phần riêng biệt ở chế độ chất lượng cao (tôi đã sử dụng chiều cao lớp 0,15 mm), sau đó dán hai mảnh lại với nhau. Tệp gcode đi kèm có cấu hình này cho Prusa i3 MK3S/MK3S+.

Có rất nhiều chi tiết mỏng và tinh xảo, vì vậy có thể có một số sợi nhựa thừa ở các lớp cuối. Tôi thích dùng đèn khò butane có thể điều chỉnh ở chế độ thấp nhất để đốt cháy các sợi nhựa này và sau đó dùng dao X-ACTO để cạo bỏ phần vật liệu thừa.

Lịch sử phiên bản

• v2 — Tăng chiều dài và đường kính thân trục trung tâm/trục để tăng độ ổn định và ngăn cá heo va chạm với bề mặt động cơ bước. Tăng nhẹ đường kính lỗ nam châm để phù hợp với chu vi dày hơn. Chiều cao cắt Z được đề xuất tăng từ 9,1 mm lên 12,1 mm.
