Giá đỡ Unifi U6+ cho hộp chống thời tiết tự chế

Do tui phải lắp đặt một bộ phát wifi Unifi U6+ ở ngoài trời để kết nối với các thiết bị khác nhau (bộ sạc xe điện, xe điện, Shelly EM giám sát tuabin gió, v.v…)

U6+ đạt chuẩn IP 54, nghĩa là chỉ chống bụi và chịu được 10 phút nước bắn; không đủ cho một thiết bị sẽ phải hứng chịu những ngày mưa.

Tôi lấy cảm hứng từ bộ vỏ hoàn hảo nhưng rất đắt tiền này: https://altelix.com/altelix-vented-weatherproof-enclosure-for-ubiquiti-unifi-u6-enterprise-access-point ; vì vậy tôi đã tùy chỉnh một hộp điện nối đất ngoài trời đạt chuẩn IP65, nó hoạt động hoàn hảo.

Danh sách mua sắm của bạn nếu bạn muốn thực hiện:

• 1 * Hộp điện nối đất IP65 kích thước 263 x 185 x 95 mm, giá 23 € tại Amazon Pháp: https://www.amazon.co.uk/Electrical-Junction-Electronics-Water-resistant-Enclosure/dp/B09H622LN3

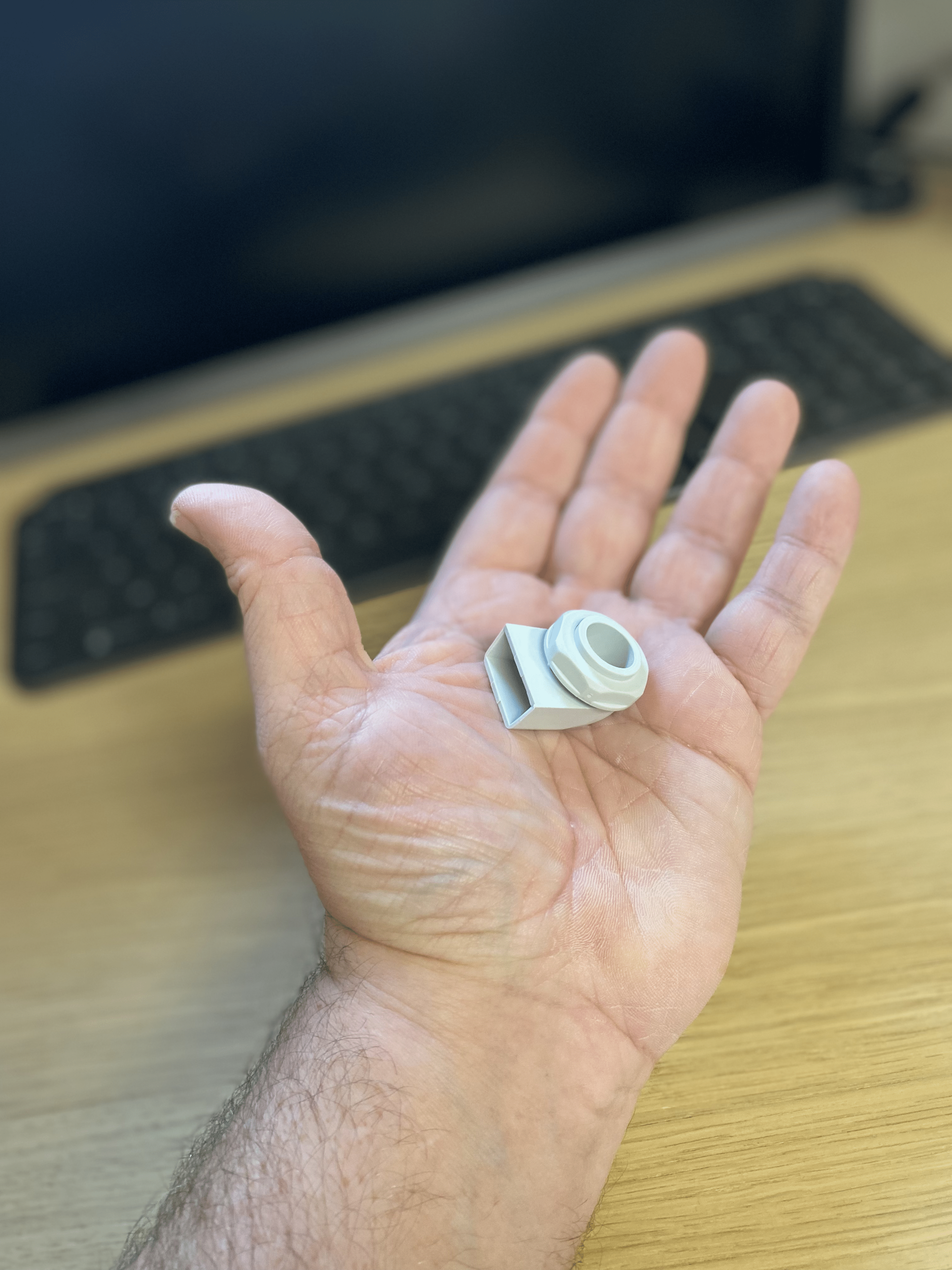

• 1 bộ lưới thông gió công nghiệp cắt lỗ 19 mm (chỉ bán theo cặp), giá 4 € tại bất kỳ cửa hàng cung cấp điện nào: https://www.se.com/uk/en/product/NSYCAG19LP/airing-grille-cutout-diameter-19mm-ip45/
• 5 * ốc vít gỗ/nhựa đầu chìm 20x4 mm

Hộp từ Amazon có chất lượng đáng ngạc nhiên so với giá tiền.

Sau đó tiến hành như sau:

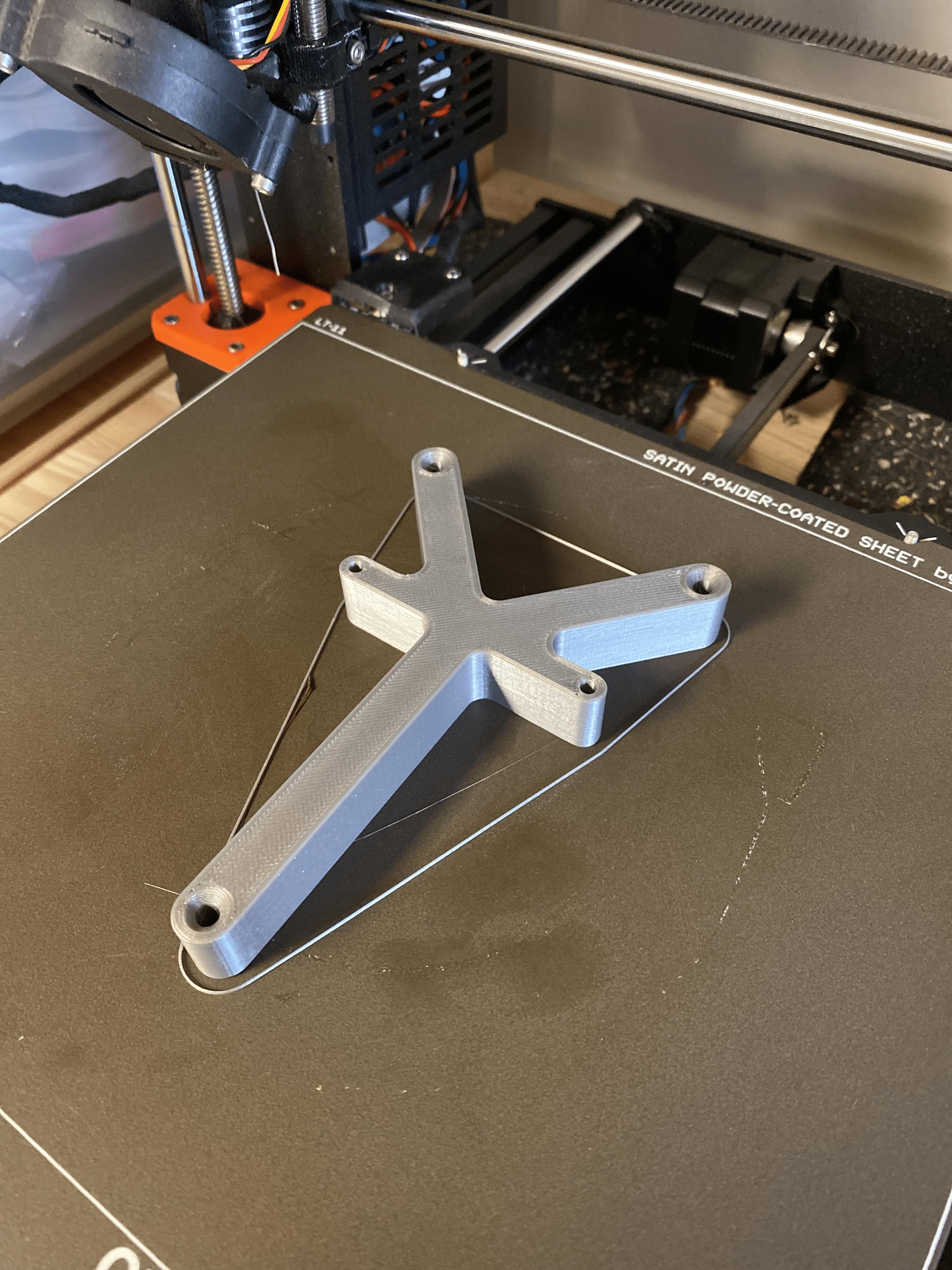

• In giá đỡ, tôi đã đính kèm tệp 3MF nếu bạn muốn sử dụng cài đặt của tôi (PLA thông thường, chất lượng 0.2, không có lớp đầu tiên) và thậm chí cả tệp F3D nếu bạn muốn sửa đổi nó

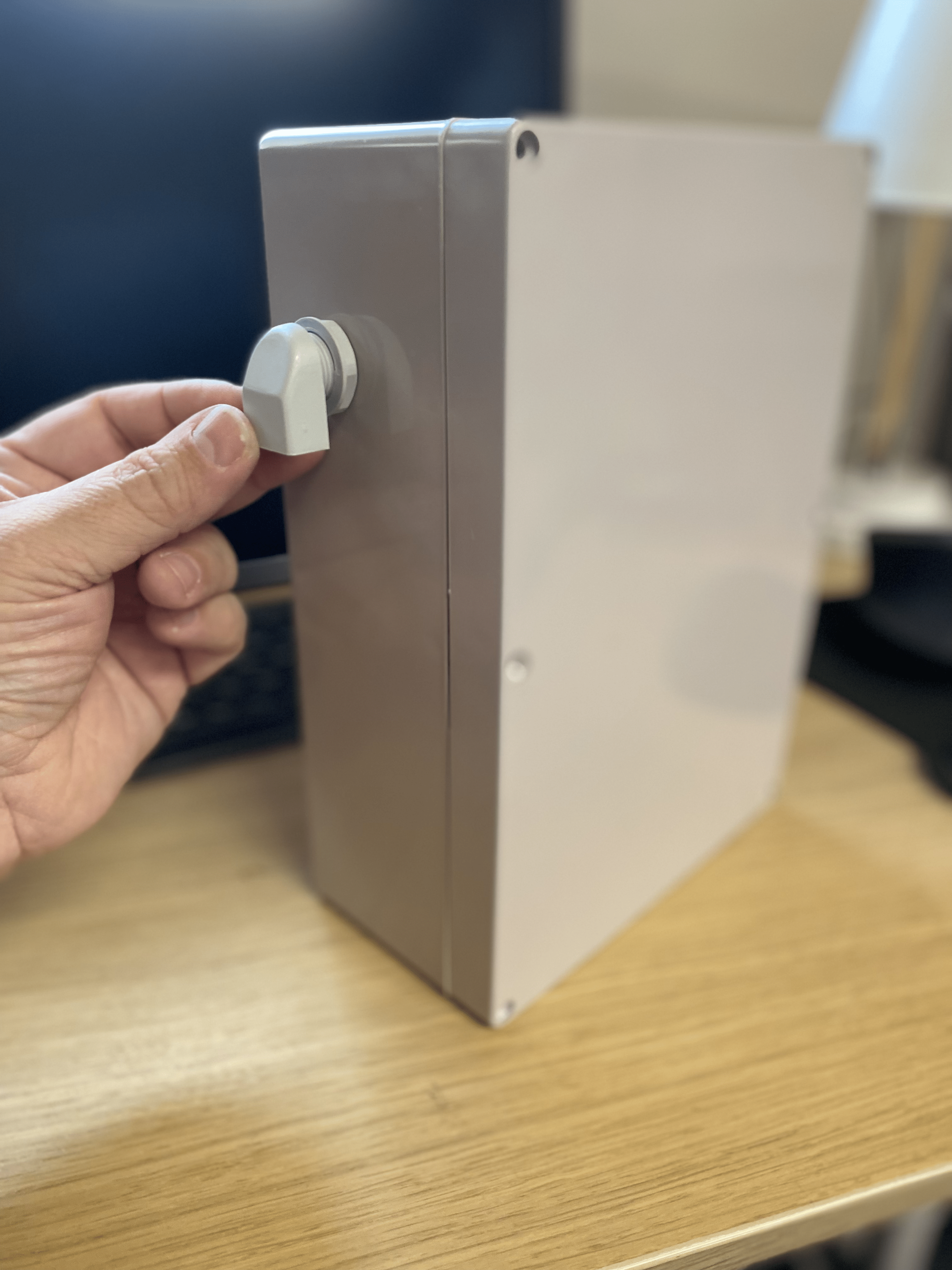

• Sử dụng mũi khoan bậc, khoan lỗ 19 mm trên mỗi phần trên của hai bên để gắn các lưới thông gió

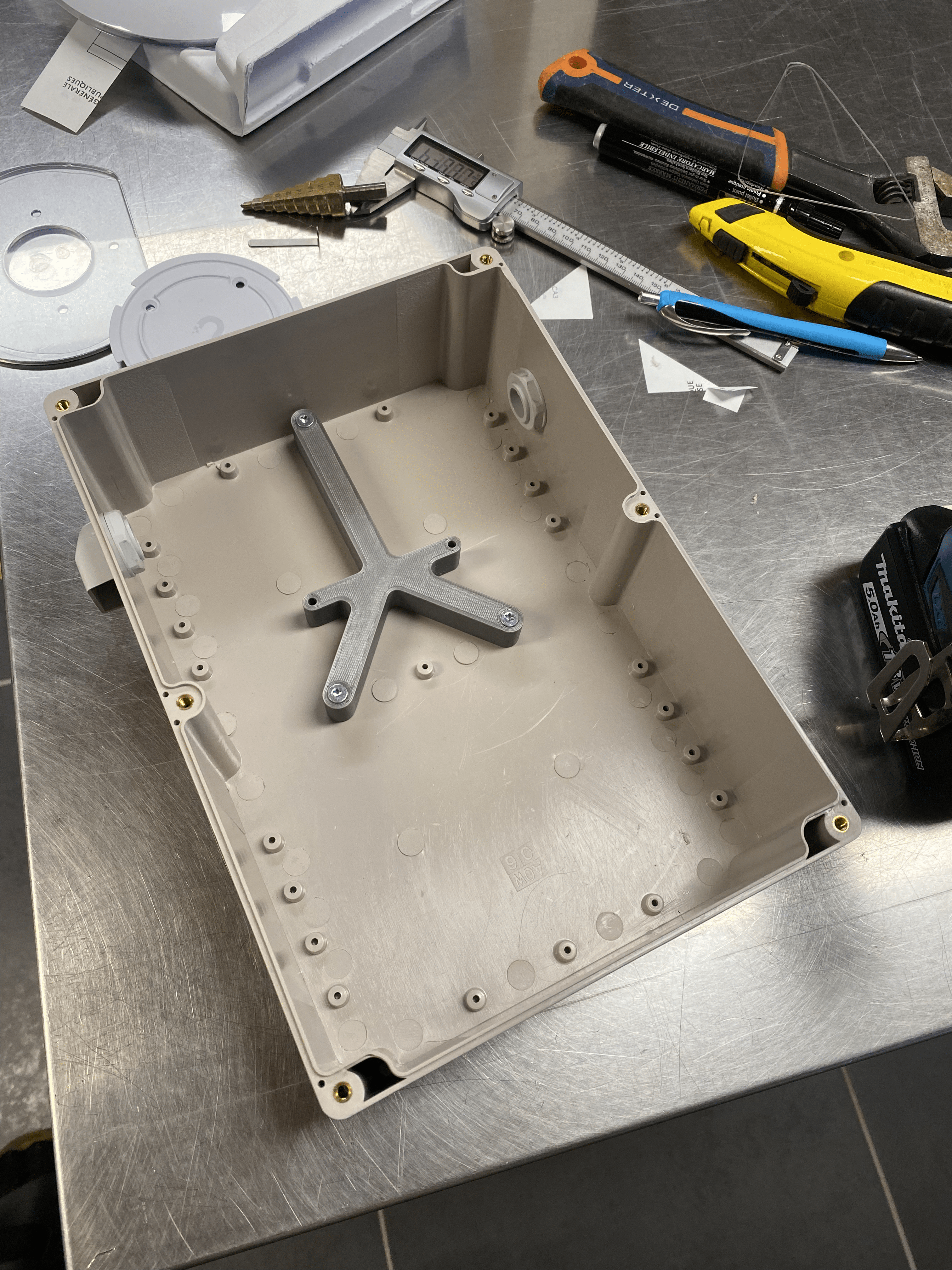

• Gắn giá đỡ đã in vào hộp bằng 3 * ốc vít đầu chìm
• Gắn đế U6+ vào giá đỡ bằng 2 * ốc vít đầu chìm

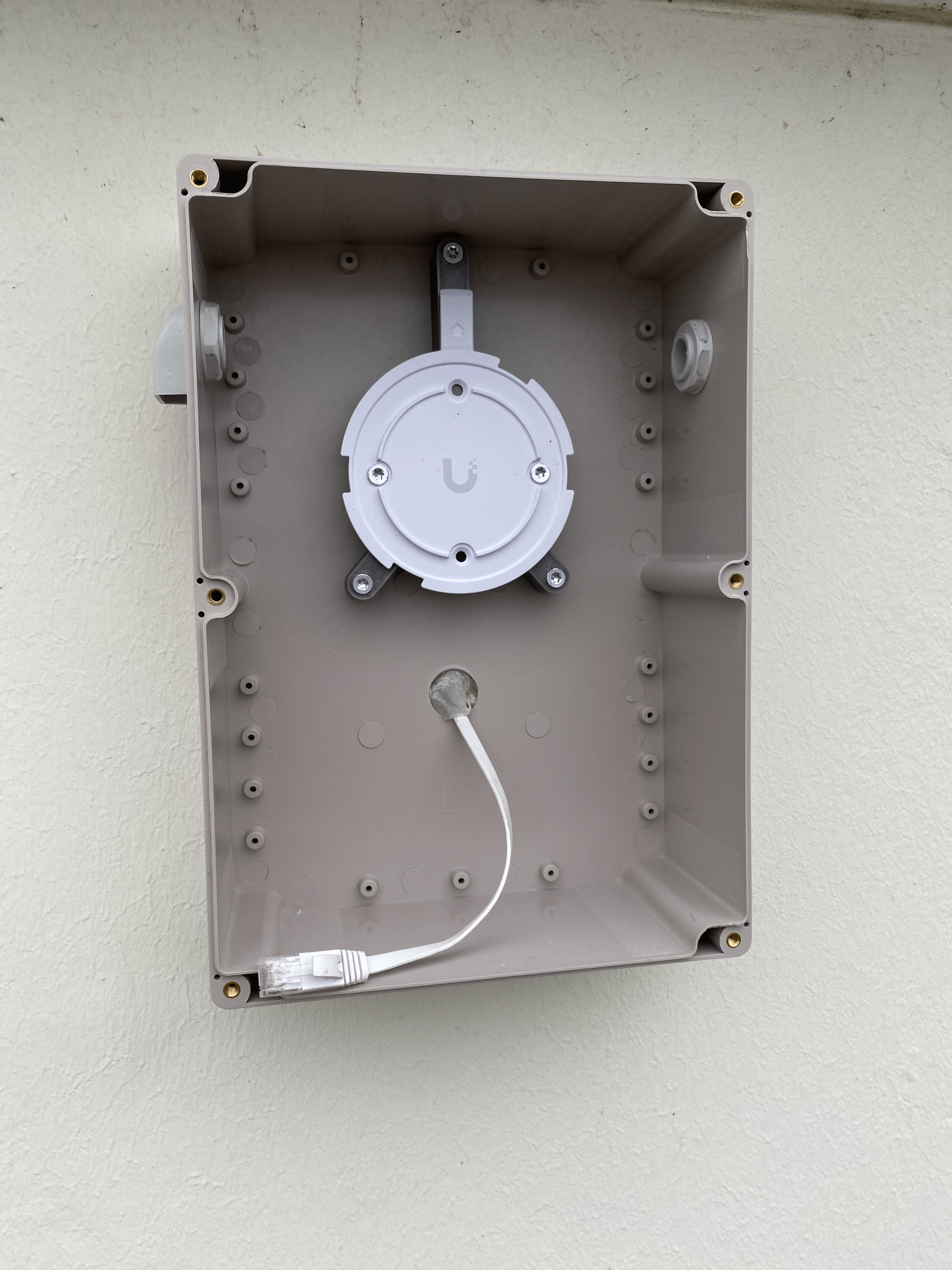

• Sử dụng mũi khoan bậc, tạo một lỗ ở dưới đáy hộp, bên dưới giá đỡ để luồn dây cáp ethernet vào

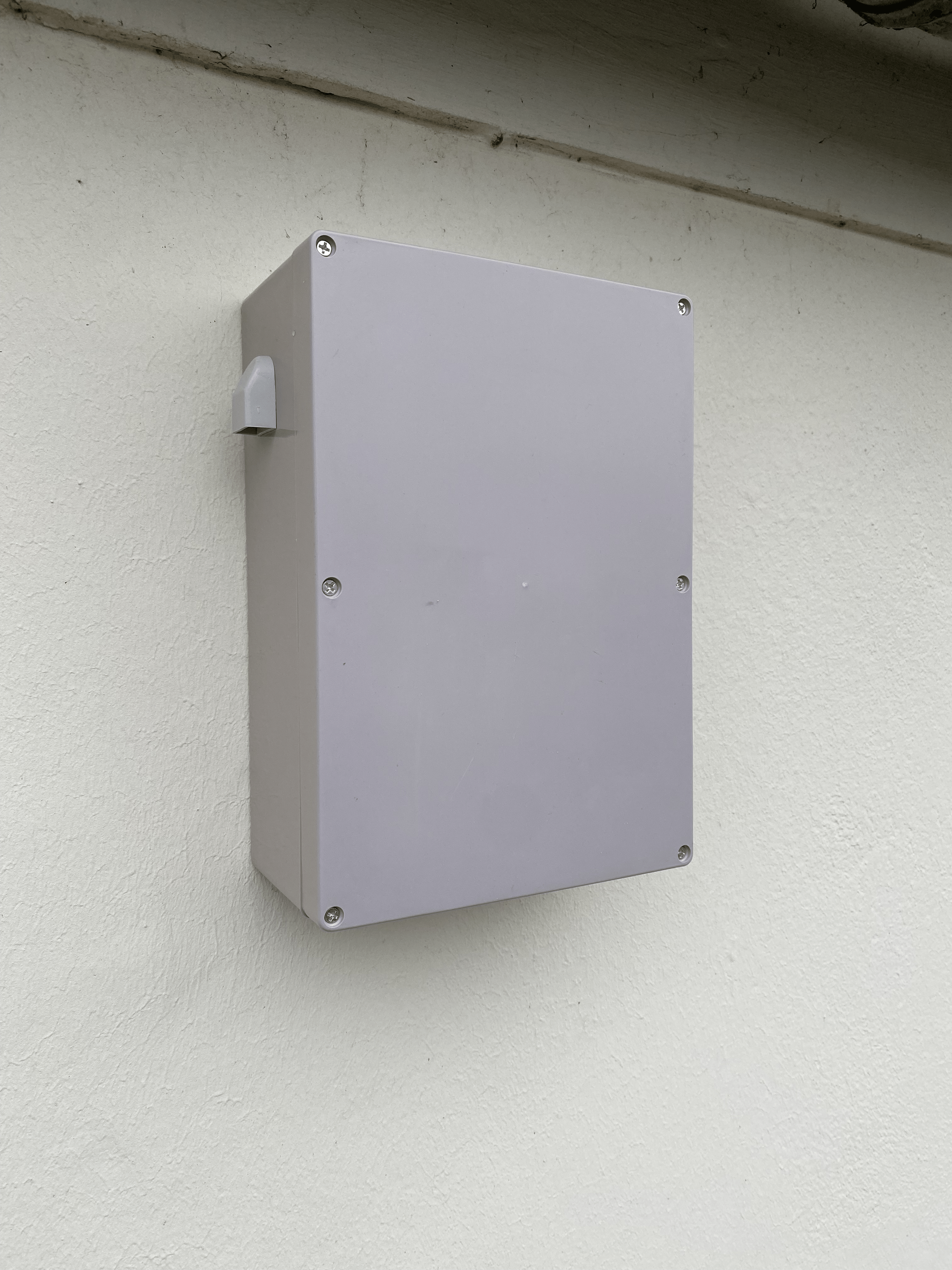

• Gắn hộp của bạn lên tường bên ngoài, dán kín lỗ cáp ethernet bằng keo silicone

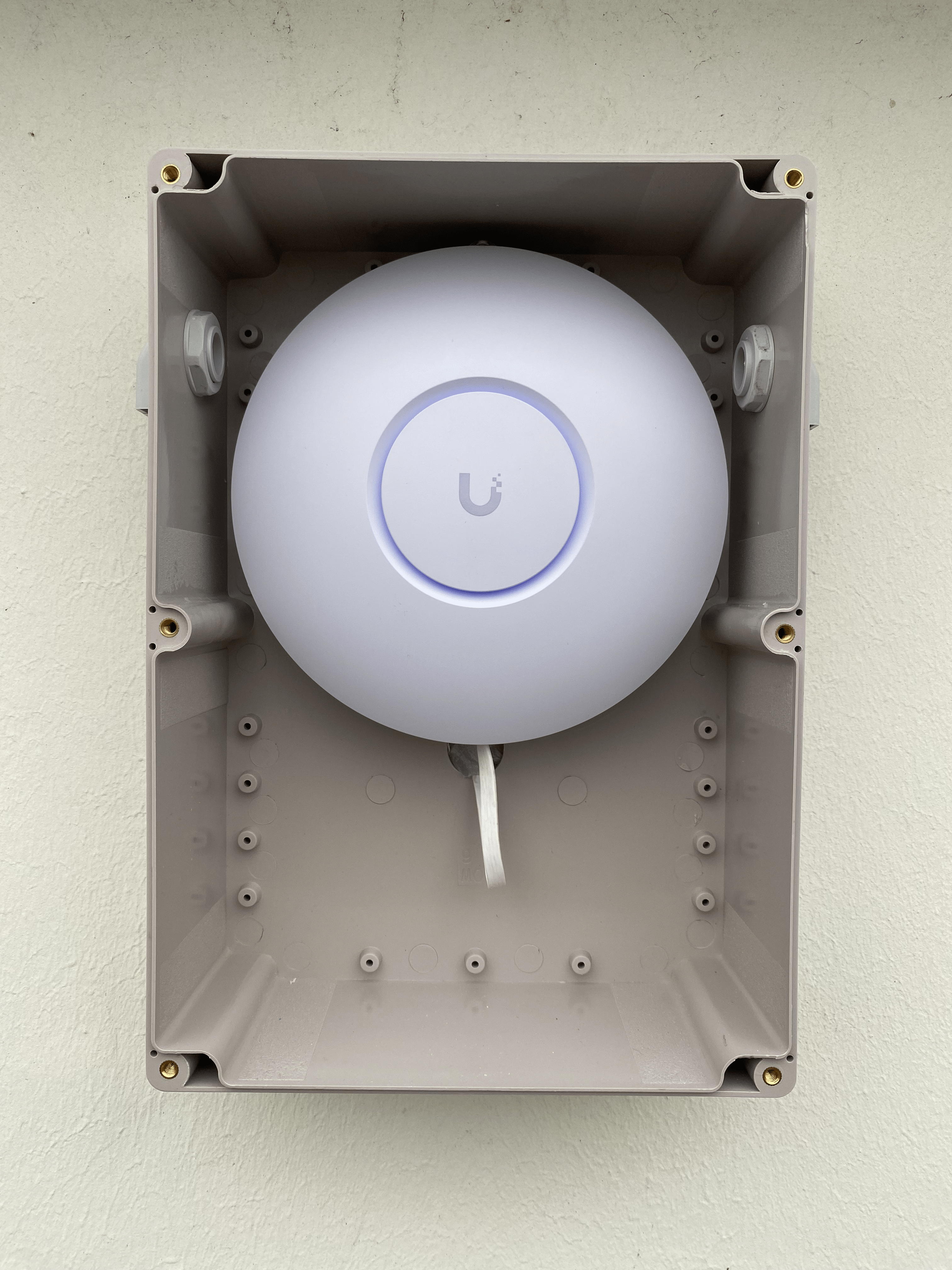

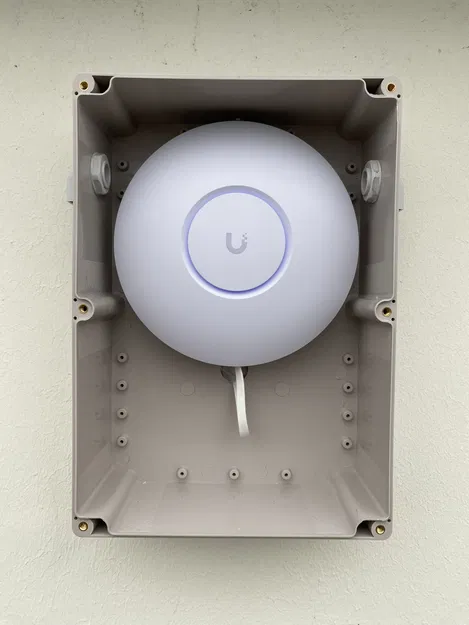

• Lắp đặt U6+, của tôi dùng PoE
• Đóng hộp, đừng quên ấn dây gioăng vào rãnh nắp
• Xong!
