Hộp đựng màn hình Nextion cho Gaggiuino - Rancilio Silvia V6

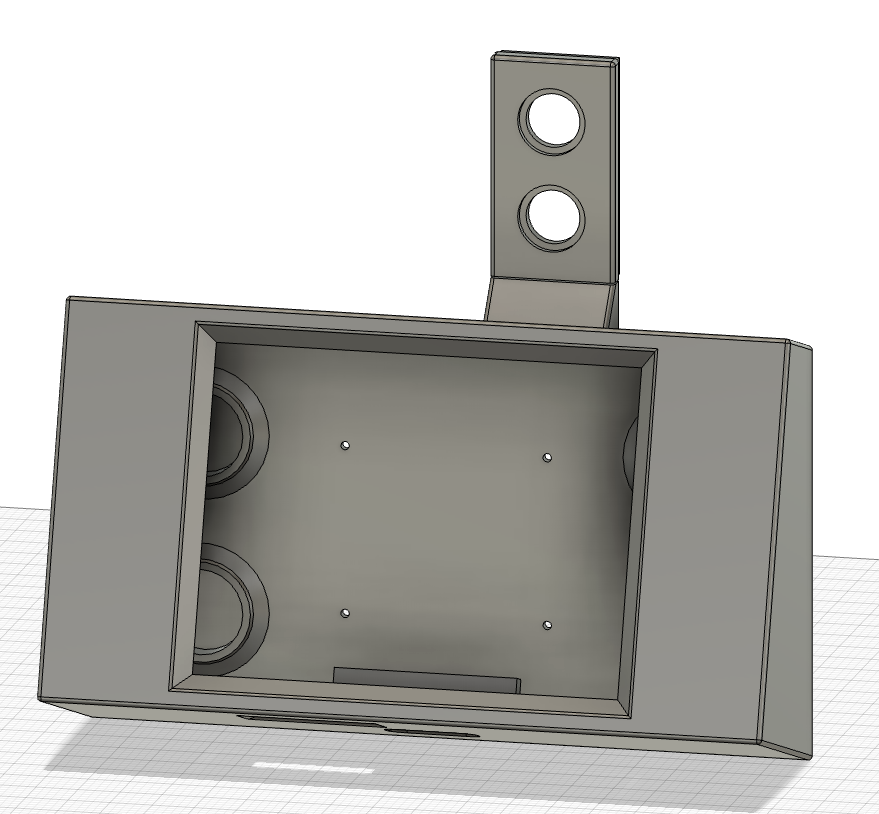

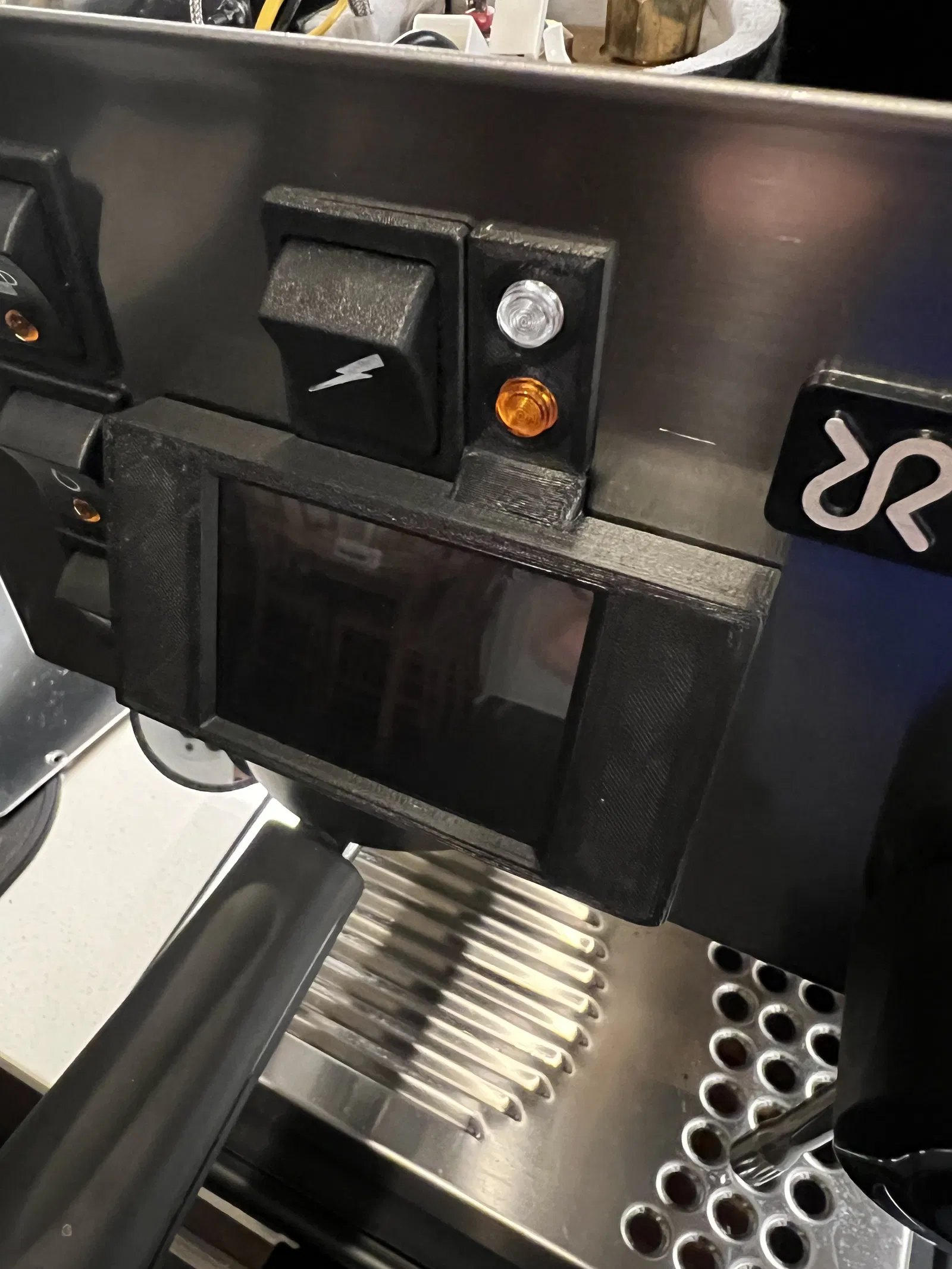

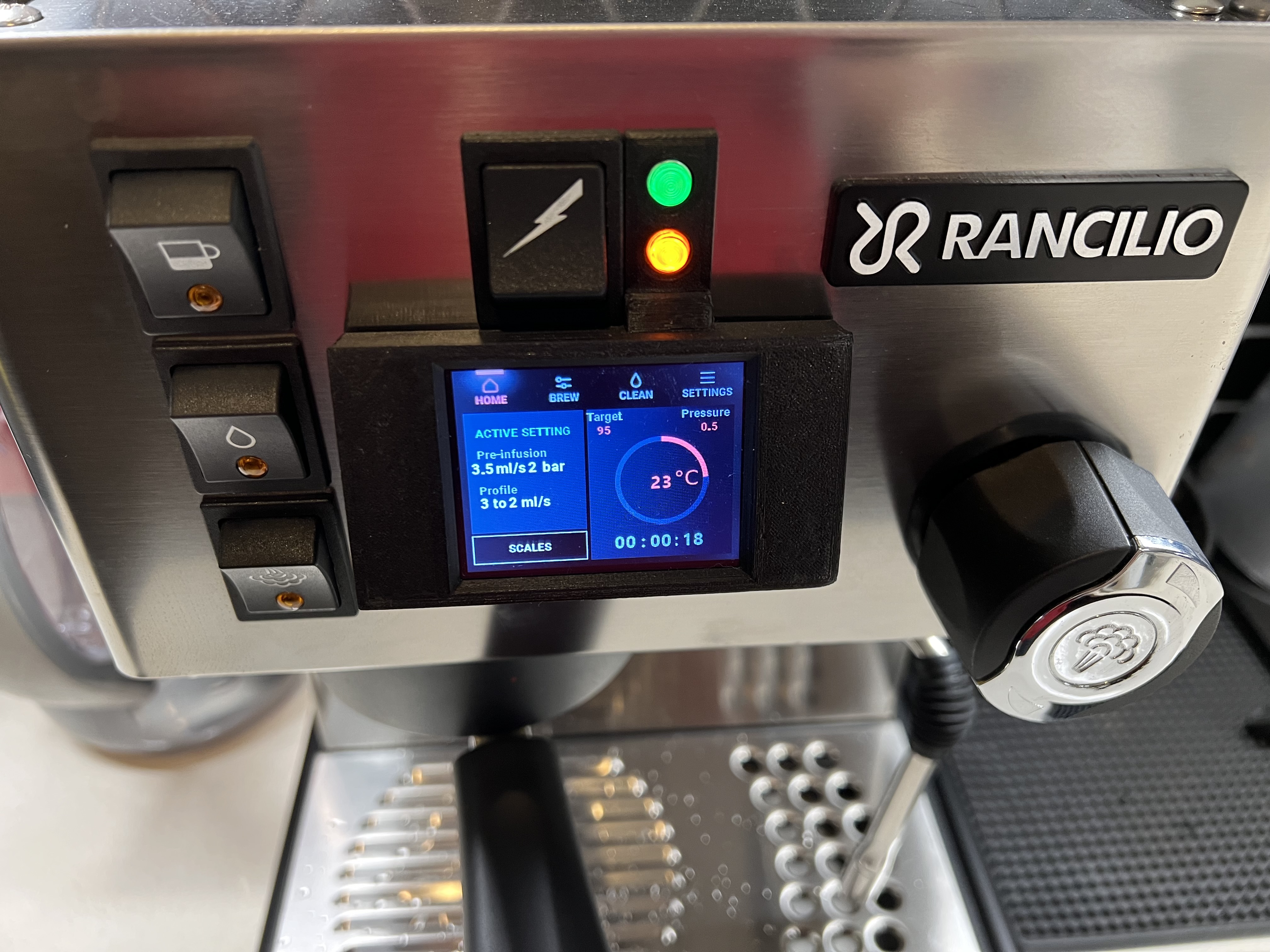

Hộp đựng màn hình Nextion 2.4 inch, vừa với mặt trước của Rancilio Silvia V6. Dự định dùng làm một phần của cài đặt Gaggiuino.

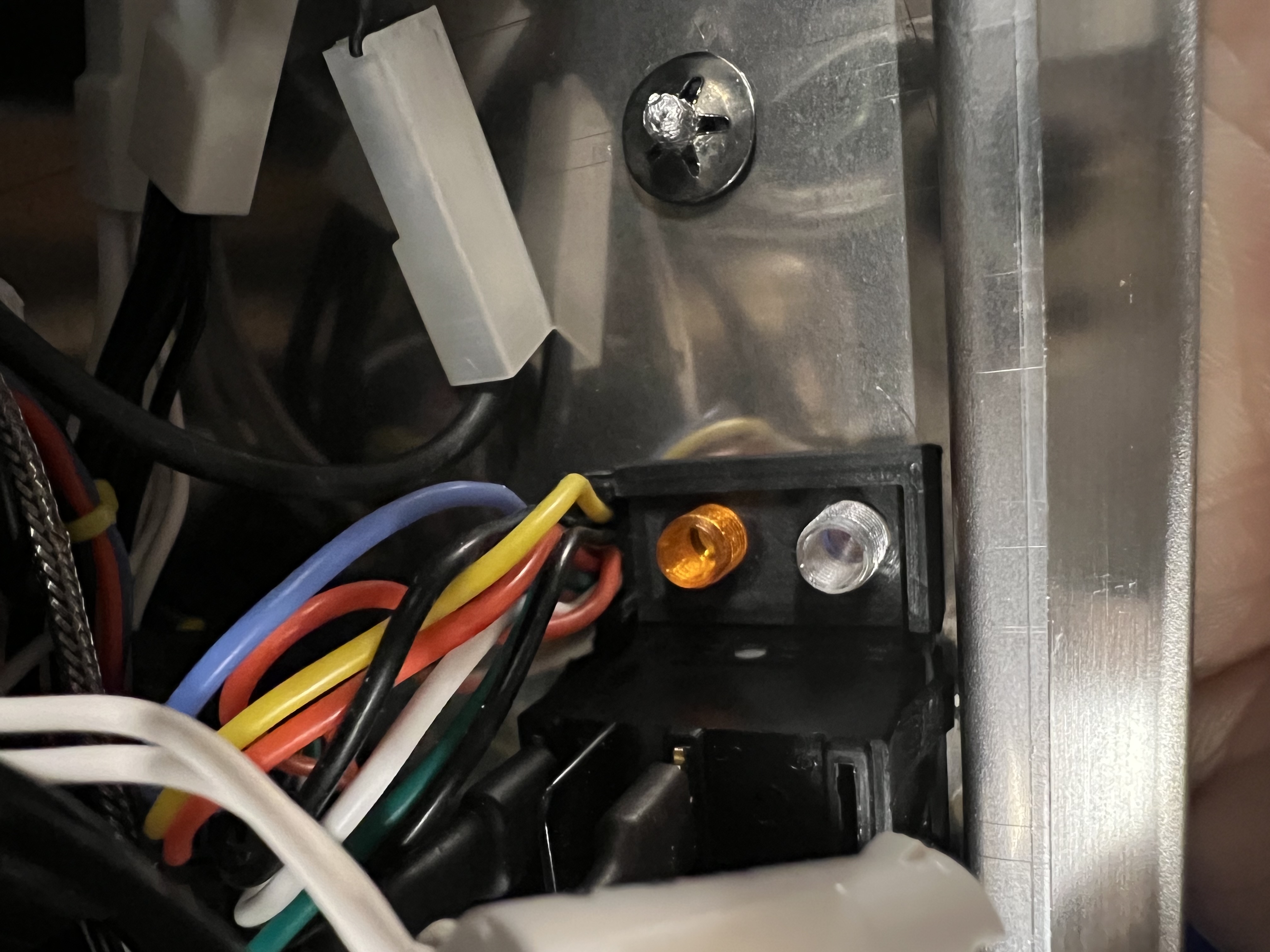

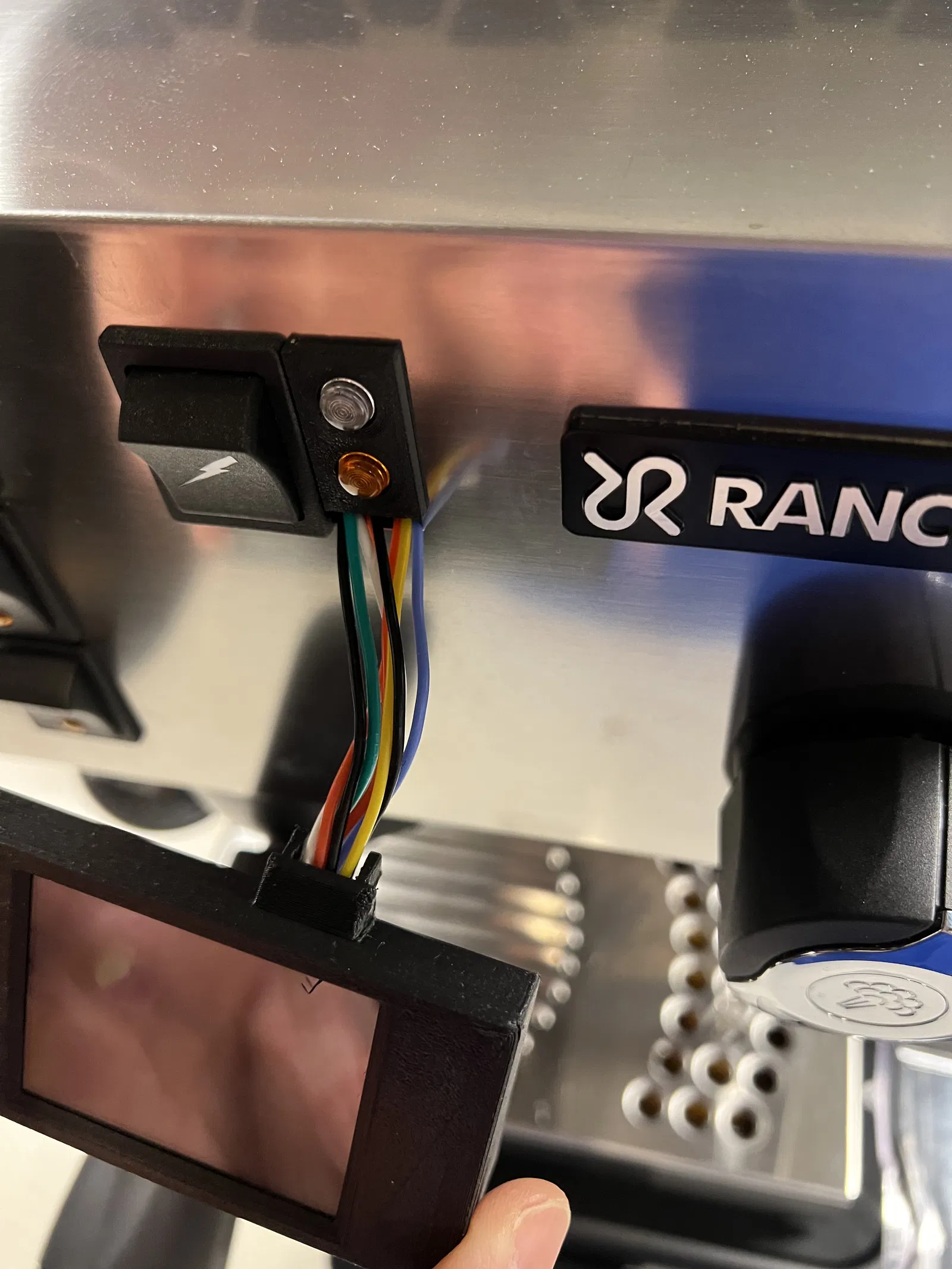

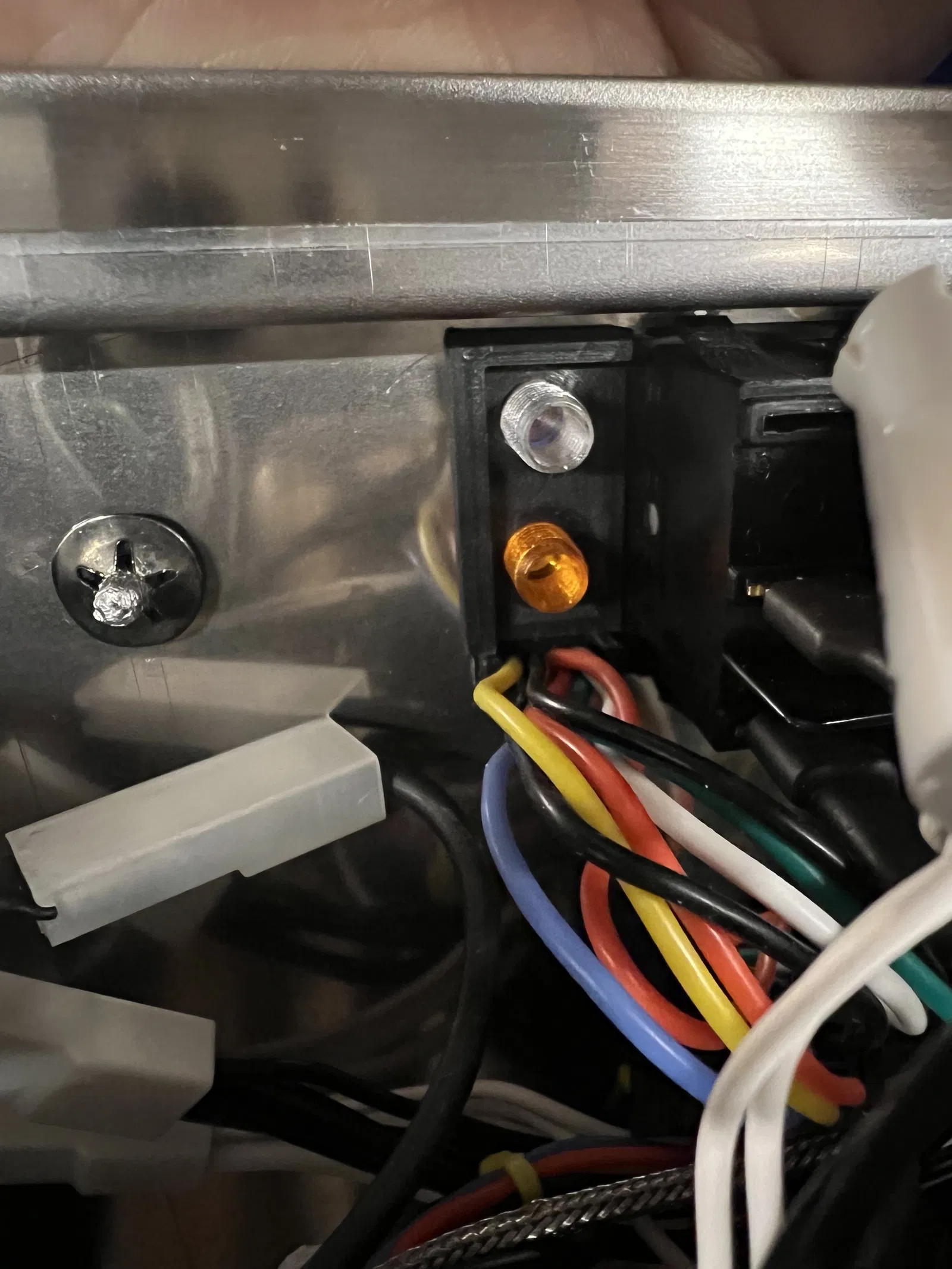

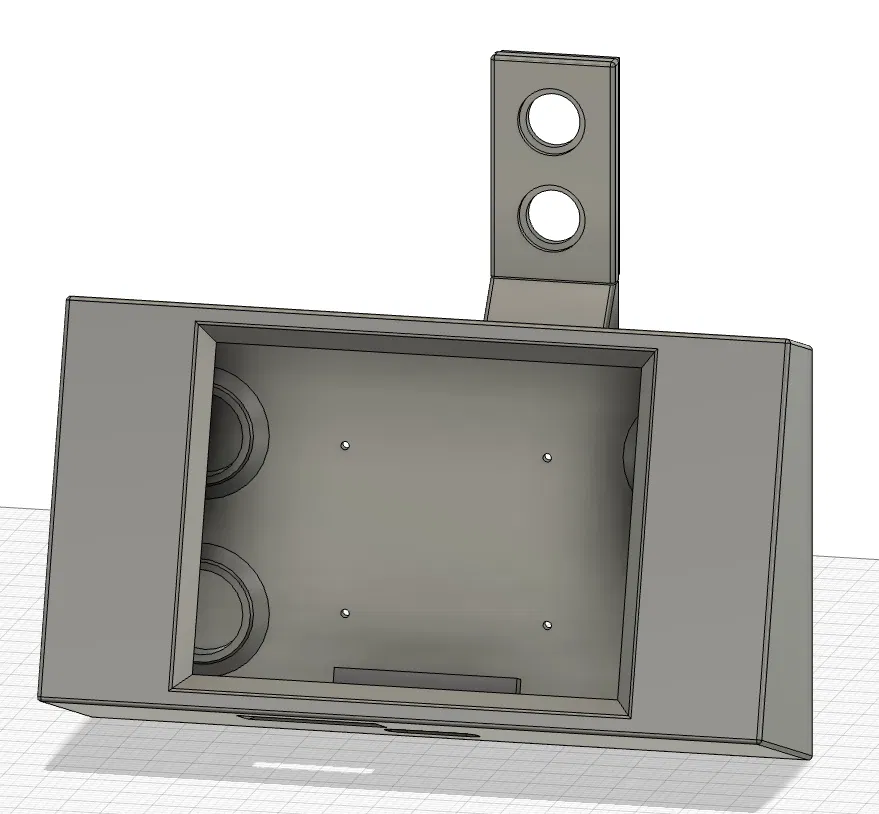

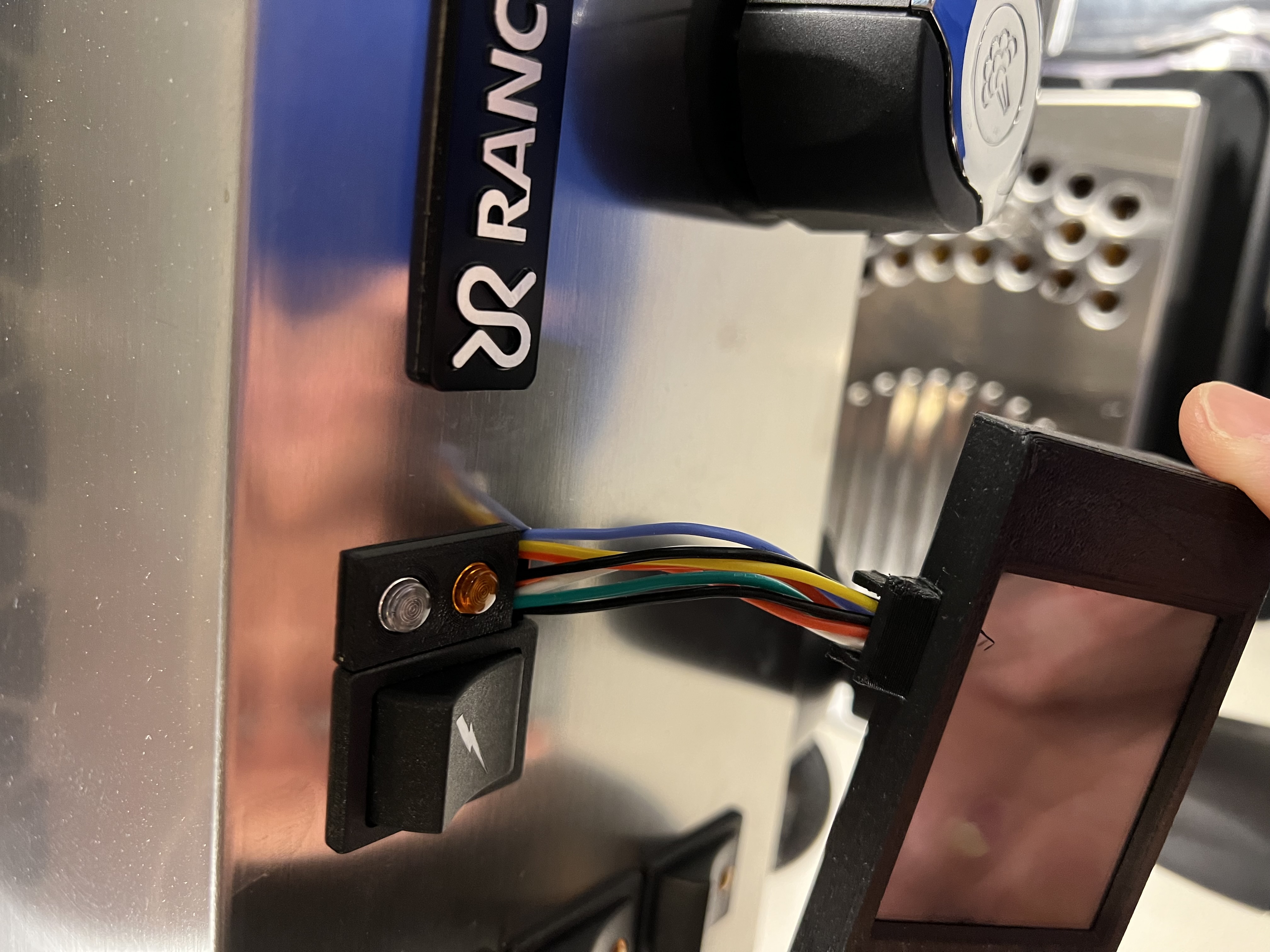

Thiết kế tận dụng đèn báo nguồn và nồi hơi của V6 để đi dây cho màn hình. Nó thay thế mặt trước cho hai đèn bằng một phiên bản ngắn hơn, tạo đủ khoảng trống để neo hộp màn hình và đi tối đa 8 dây silicon 26 AWG.

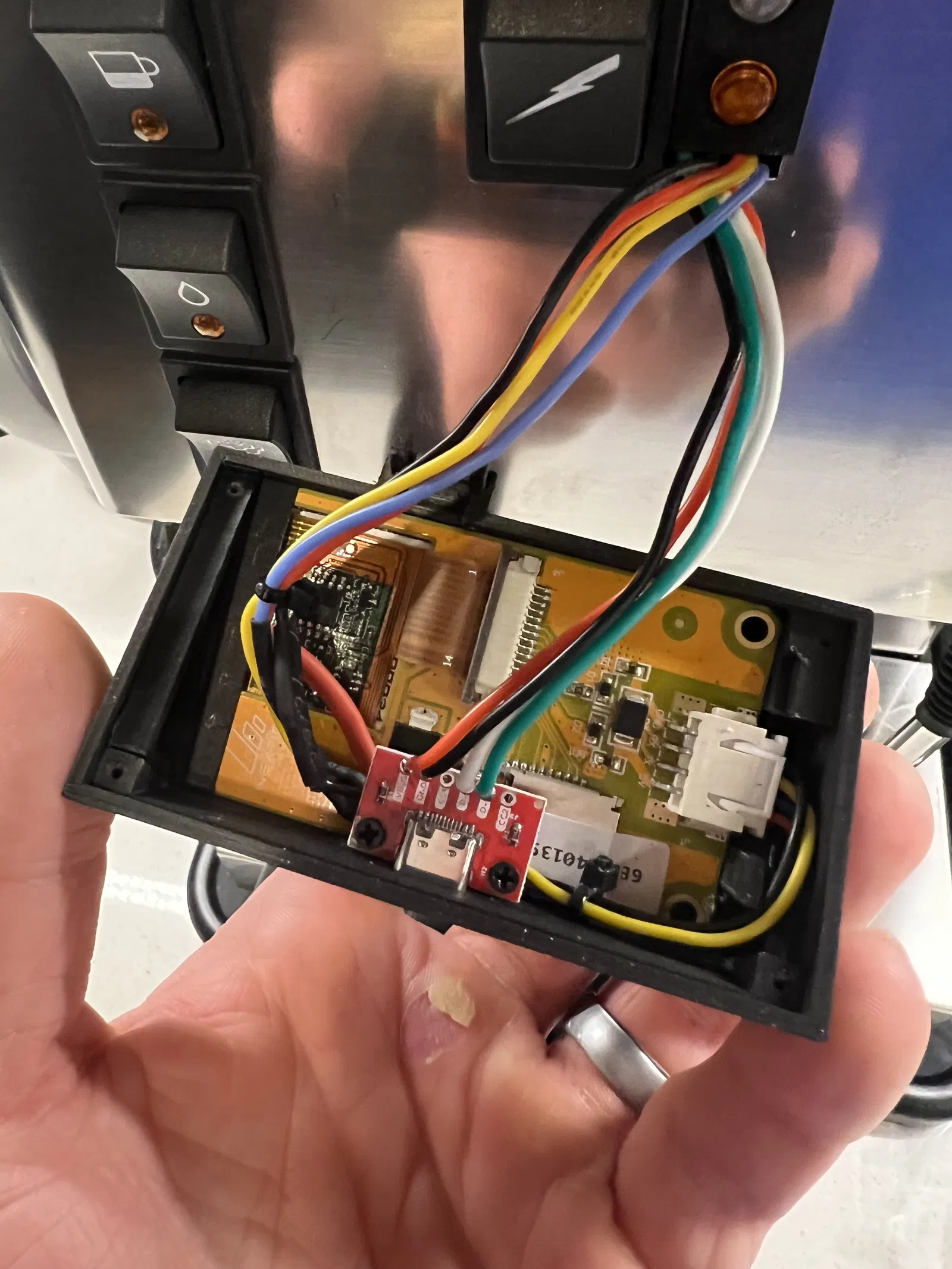

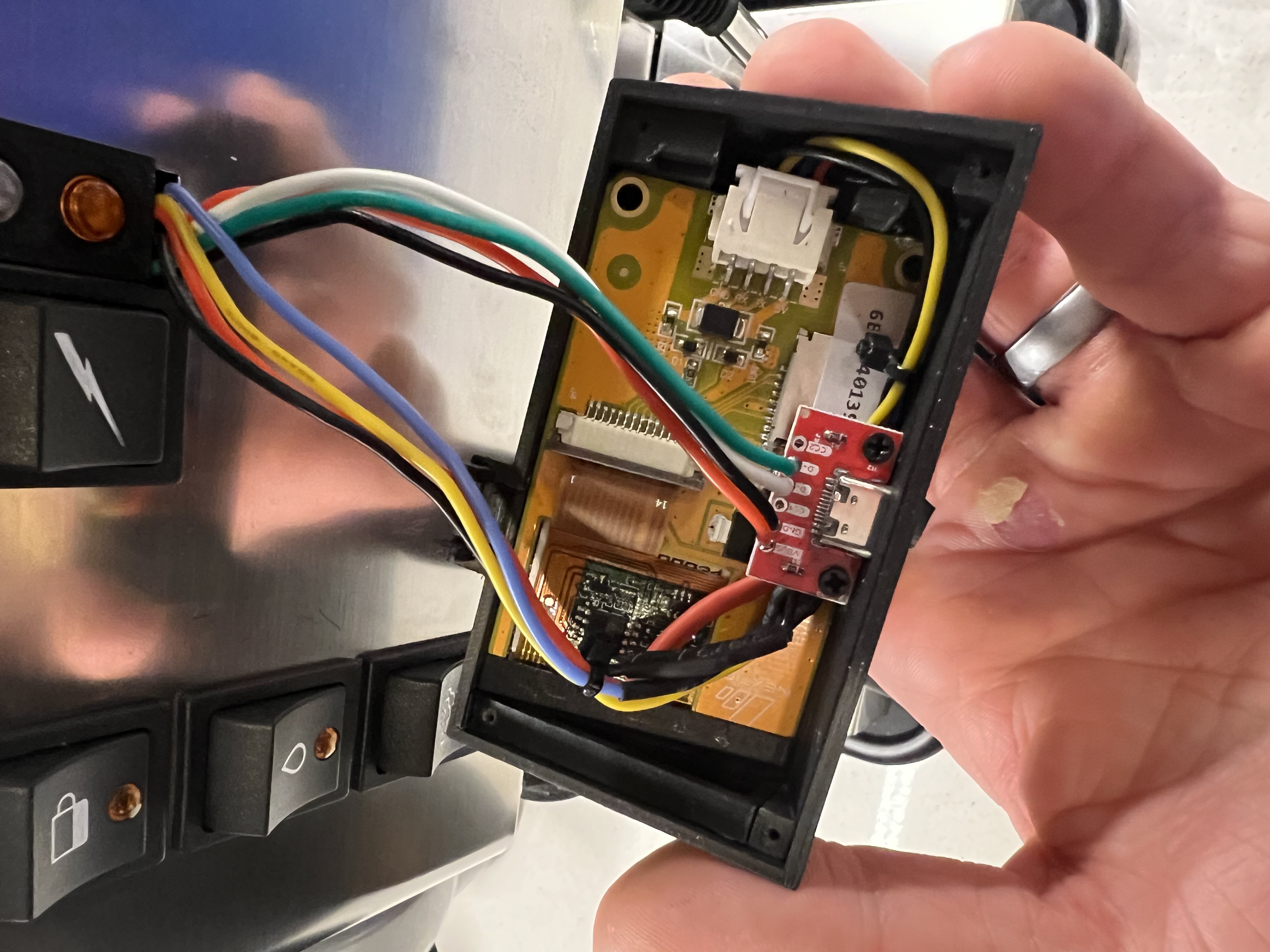

Hộp đựng có khe cắt cho thẻ micro SD để nạp firmware Nextion, và một bộ cố định cùng khe cắt cho bo mạch chuyển đổi USB-C. Bo mạch chuyển đổi này dự định được nối với bộ chuyển đổi ST-LINK để nạp MCU STM32 blackpill. Tôi dùng nó được nối với mặt cái của cáp nối dài USB A.

Để lắp ráp, sử dụng 6 vít tự cắt đầu chìm M2x5.

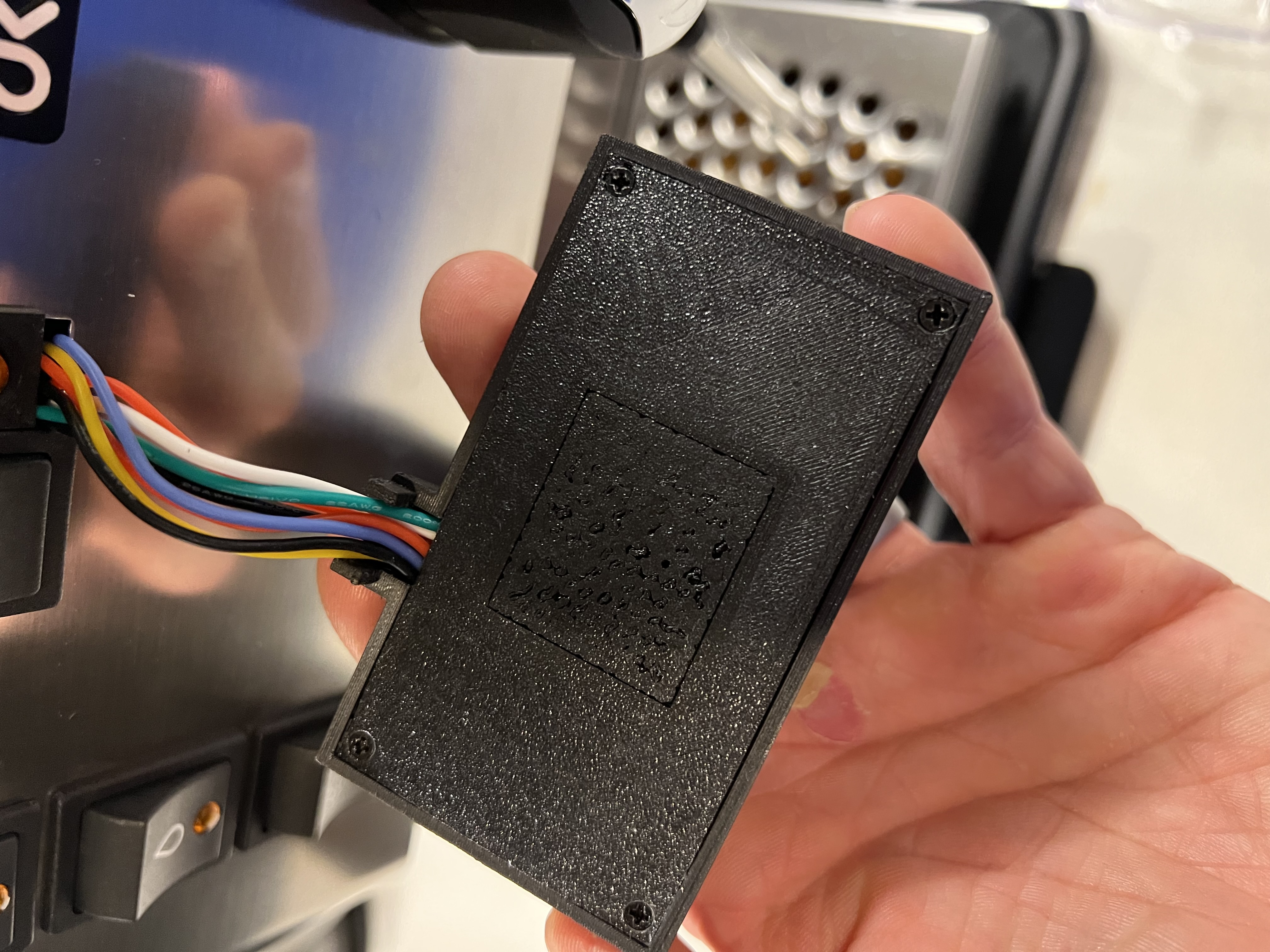

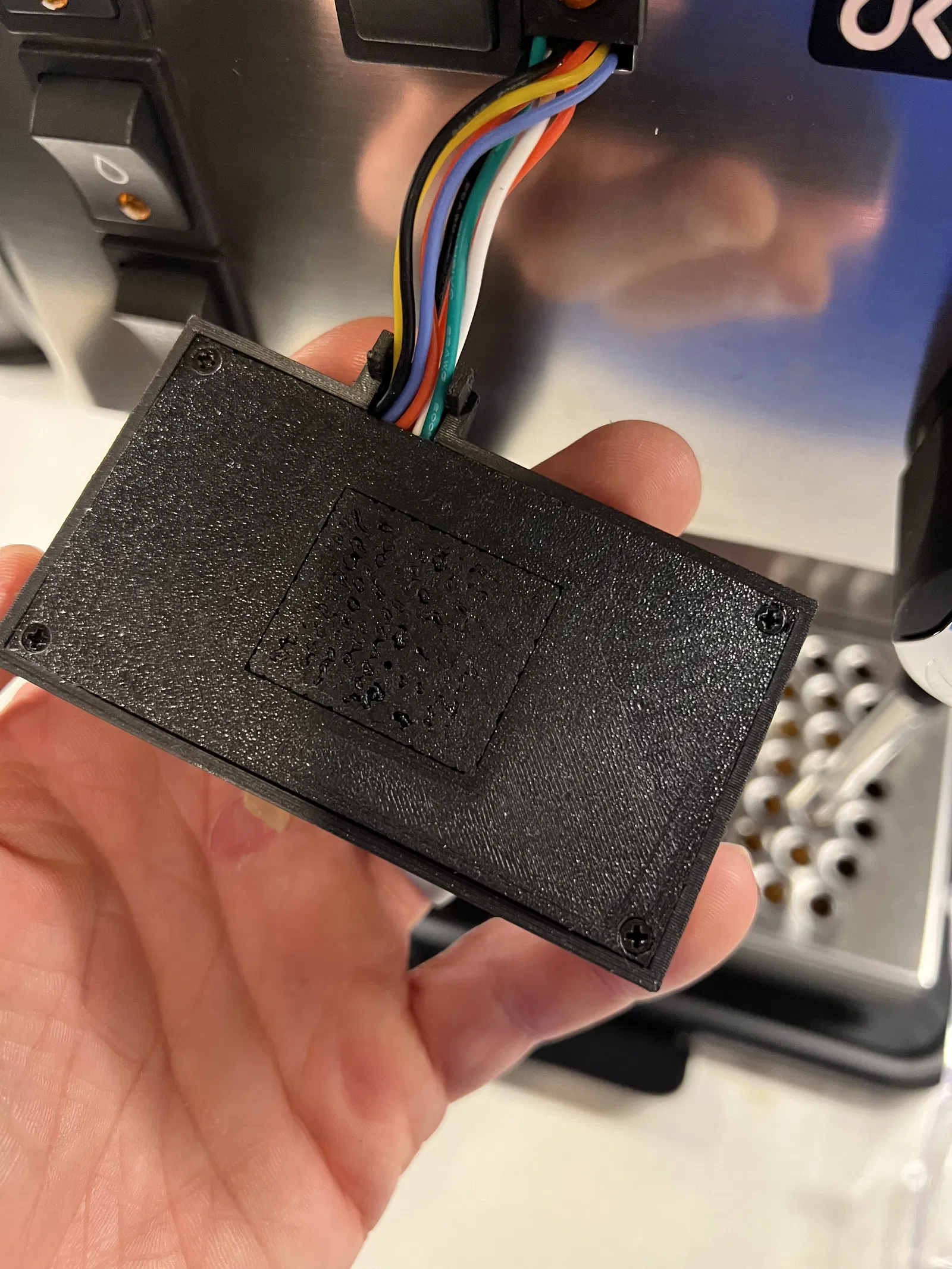

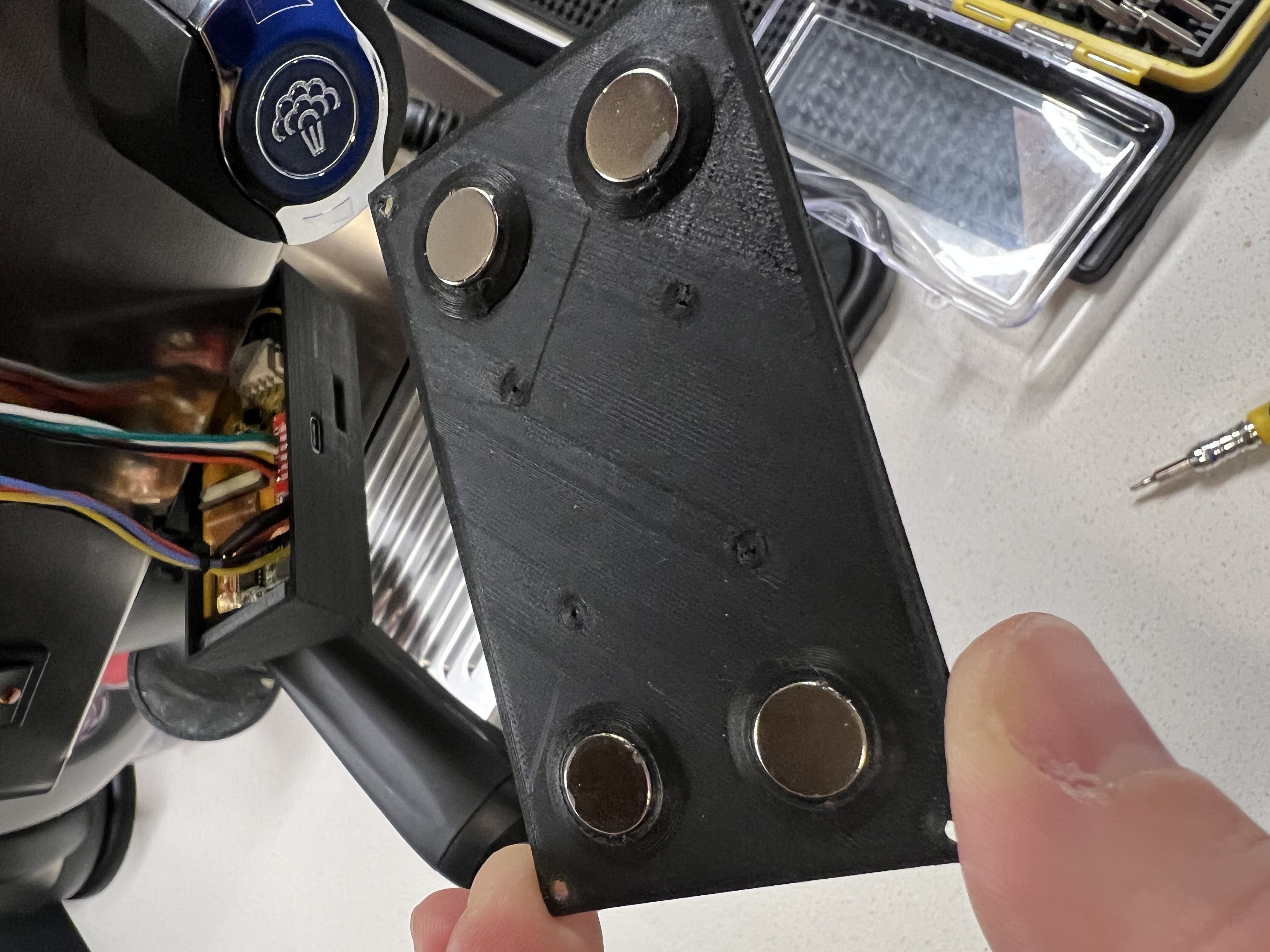

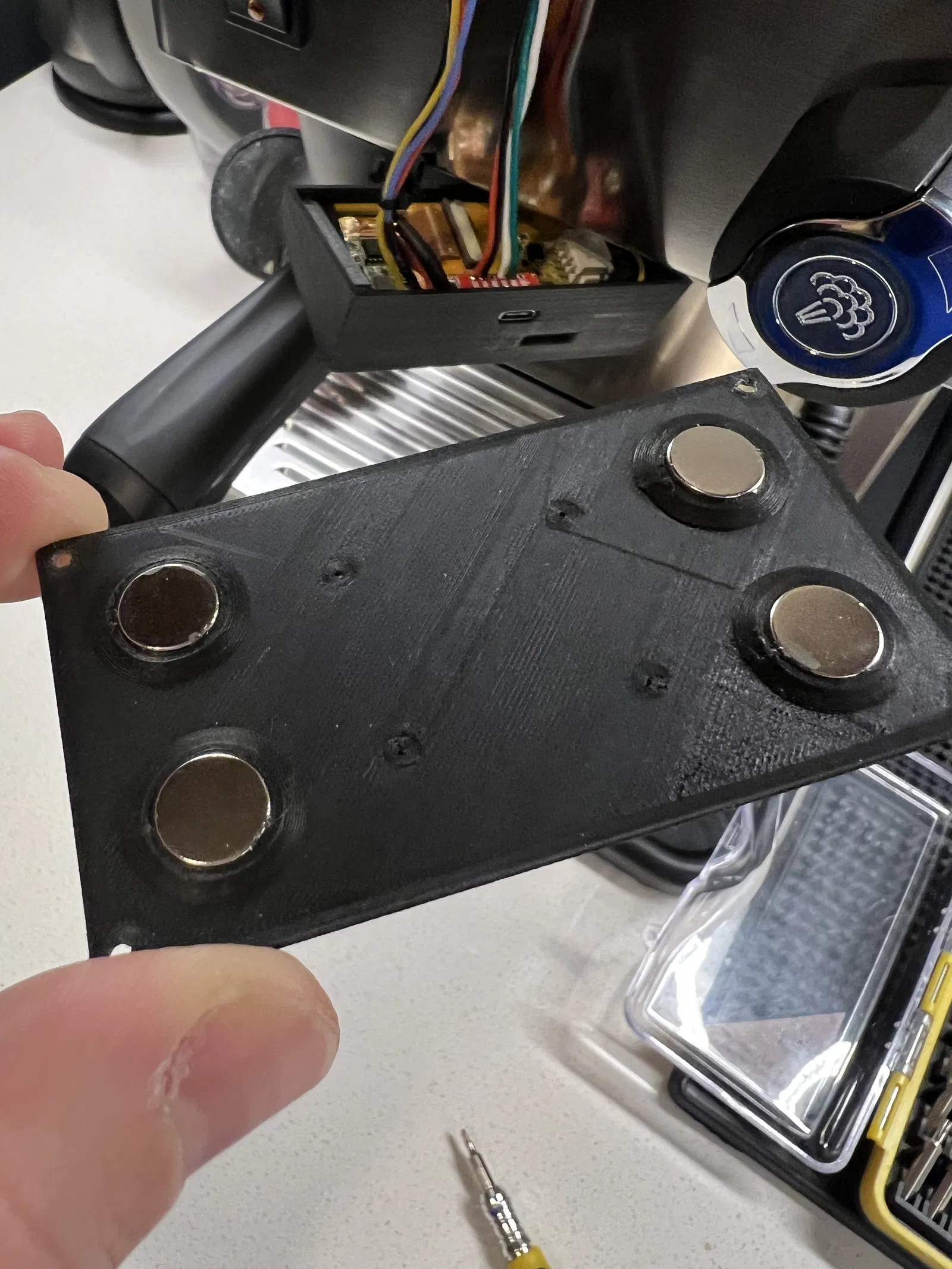

Để gắn vào máy, tôi đã sử dụng 4 nam châm 10x3 mm ở mặt sau của nắp (hầu hết loại đường kính 10mm đều vừa).

Hoặc, có một khe cắt ở mặt sau để sử dụng khoảng một inch băng keo gắn loại rộng 1 inch (ví dụ: loại này).
