Artillery Hornet - Bộ dẫn khí làm mát - Phiên bản V3 cải tiến mới

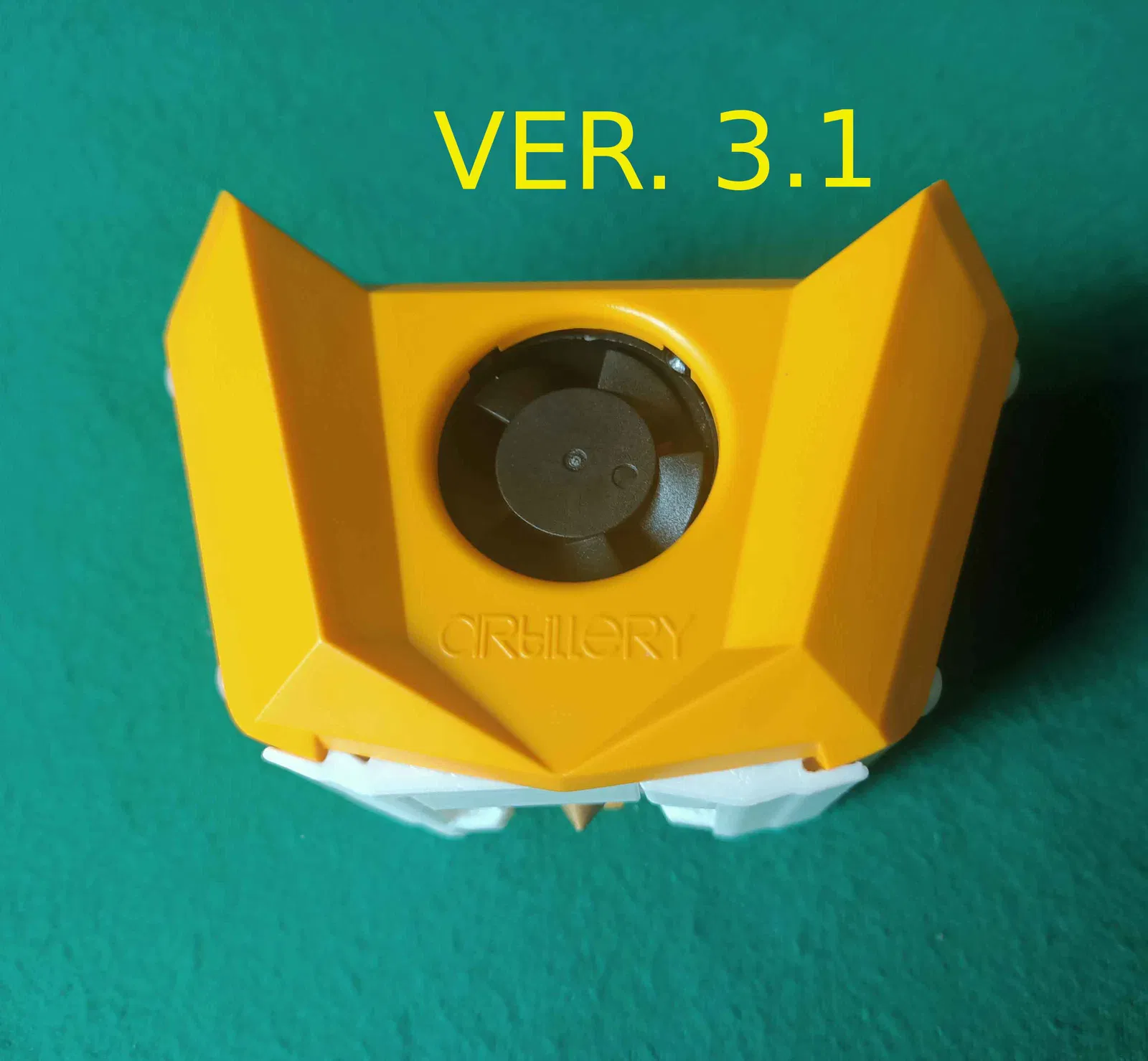

CẬP NHẬT VER 3.1: cải thiện một số rãnh để tăng độ cứng và tăng chiều cao khe hở dưới bộ dẫn khí cũng như khoảng cách với các bộ phận nóng.

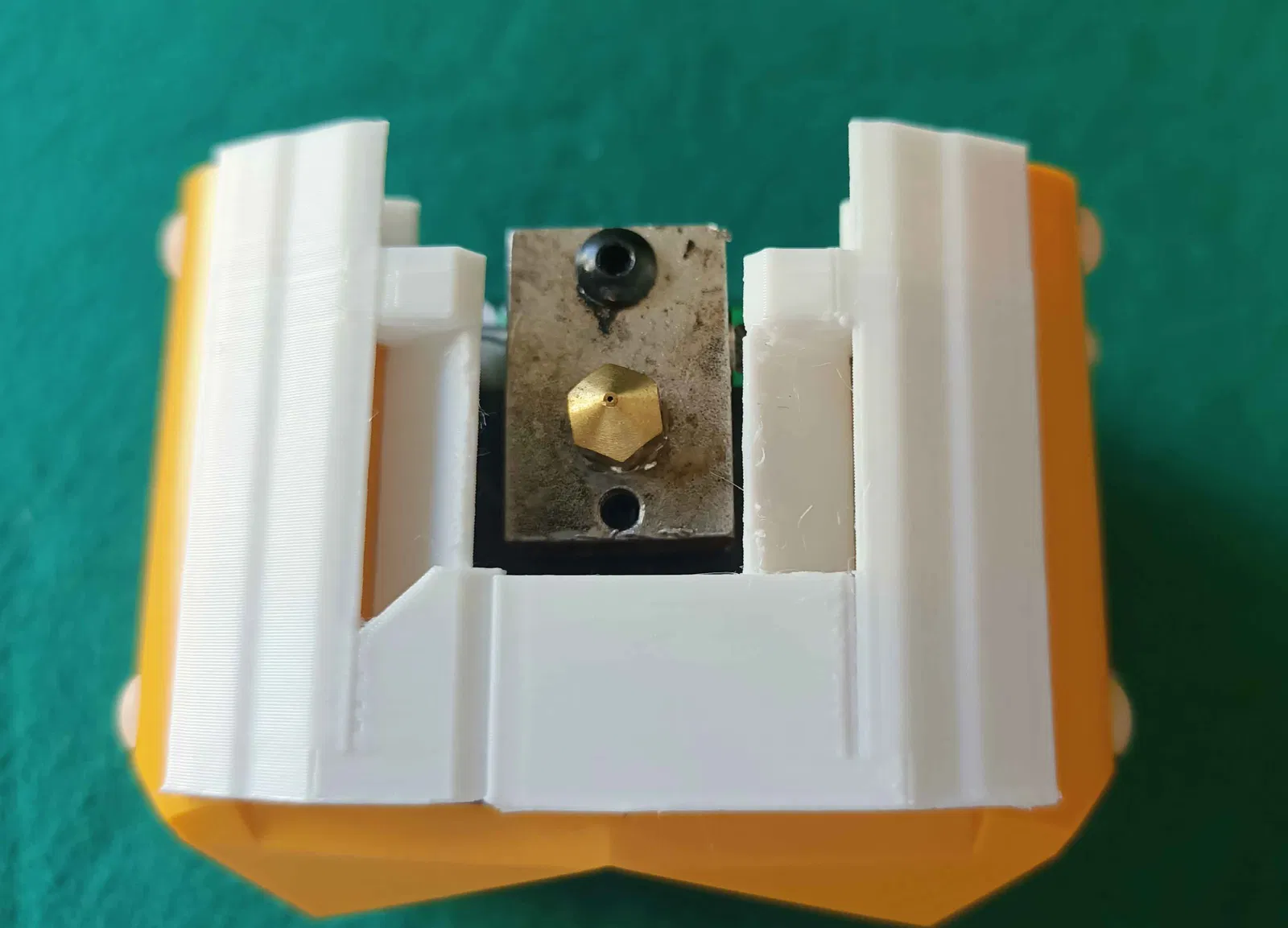

Đầu in của Artillery Hornet có thiết kế thẩm mỹ và chức năng tuyệt vời, vốn đã cung cấp luồng không khí để làm mát. Tuy nhiên, các kênh do Artillery thiết kế cho mục đích này có vẻ quá rộng và làm phân tán luồng không khí có sẵn. Để cải thiện hiệu suất in, không khí được hai quạt bên hông thổi tới có thể được dẫn đến một khu vực nhỏ hơn, nhằm làm mát sợi nhựa vừa được đùn ra từ đầu phun. Với dự án này, tôi đề xuất phiên bản thứ hai của hai bộ dẫn khí.

Đây là bản phát hành mới, phiên bản thứ 3 của dự án, được đơn giản hóa và cải tiến.

Sau lần xem xét đầu tiên (phiên bản 2) với những cải tiến sau:

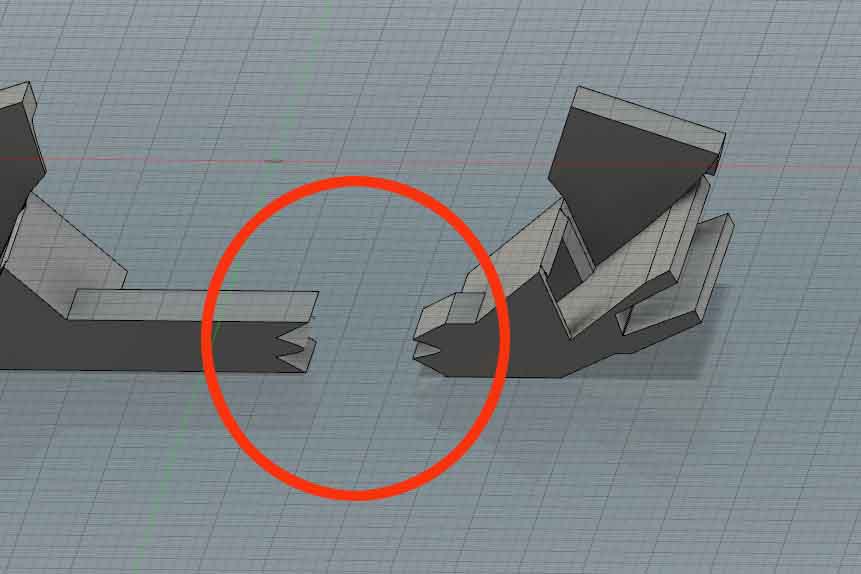

a) Chiều cao dưới đầu in đã được tăng lên so với mức đùn; b) Hai bộ dẫn khí giờ đây có hình dạng không đối xứng, để cho phép chúng khóa lẫn nhau và tránh trường hợp chúng bị dịch chuyển và làm hỏng vật thể đang in khi đầu in có gia tốc mạnh; [c) (xem cập nhật sau) Một bộ phận kết nối phía sau hình vòng cung đã được thêm vào để đóng chuỗi động học và làm cho cụm thiết bị được cố định đồng nhất vào đầu in;]

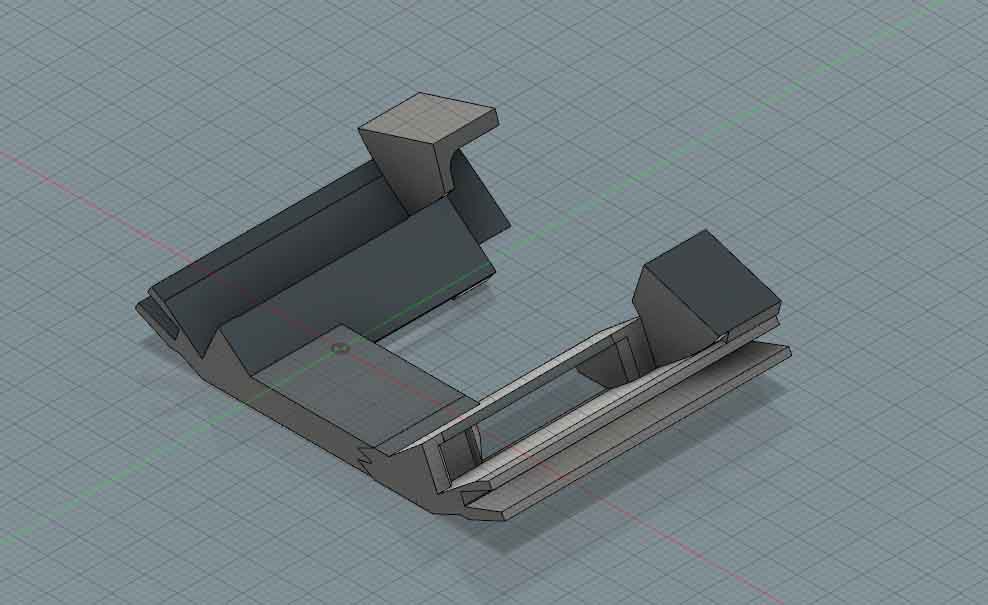

Đặc biệt, trong phiên bản 3 tôi đã sửa đổi cấu hình tiếp xúc của hai bộ phận để tăng độ ổn định và khả năng chống chịu, đồng thời loại bỏ hoàn toàn vòm kết nối phía sau. Vòm này không còn cần thiết nữa vì bộ phận lắp ráp vẫn giữ nguyên vị trí nhờ áp lực giữa hai bộ phận chính, được lắp ráp bằng chuyển động trượt đơn giản. Chiều dài của
