Máy tạo dụng cụ cắt thuốc 2 (OpenSCAD)

Đây là một bản chỉnh sửa lớn của Máy tạo dụng cụ cắt thuốc của tôi.

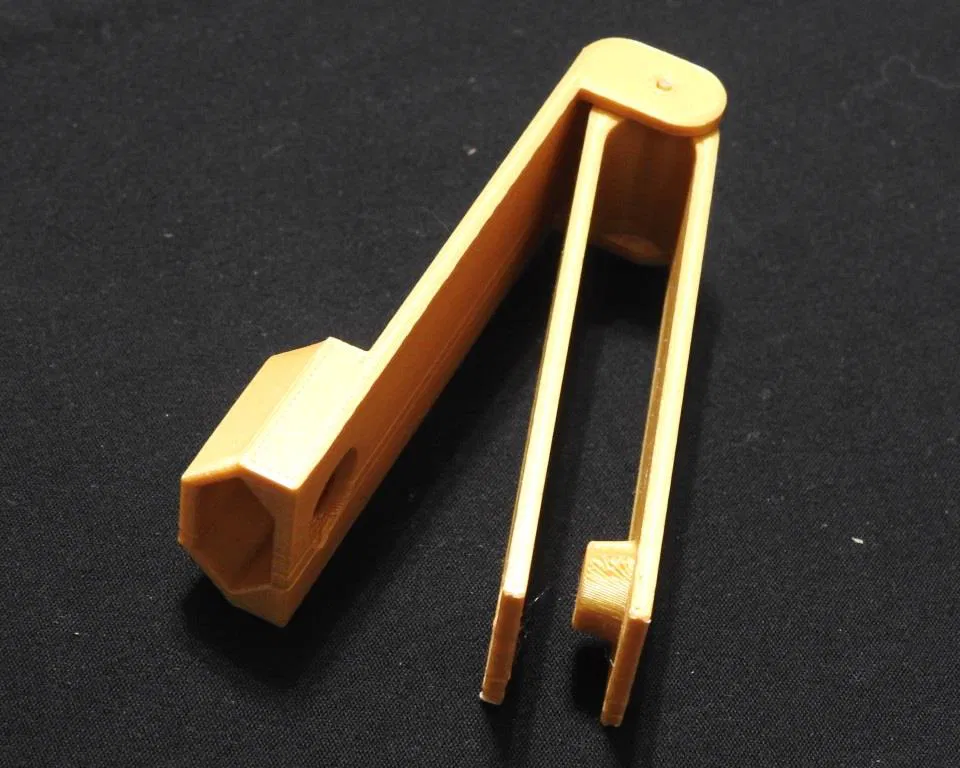

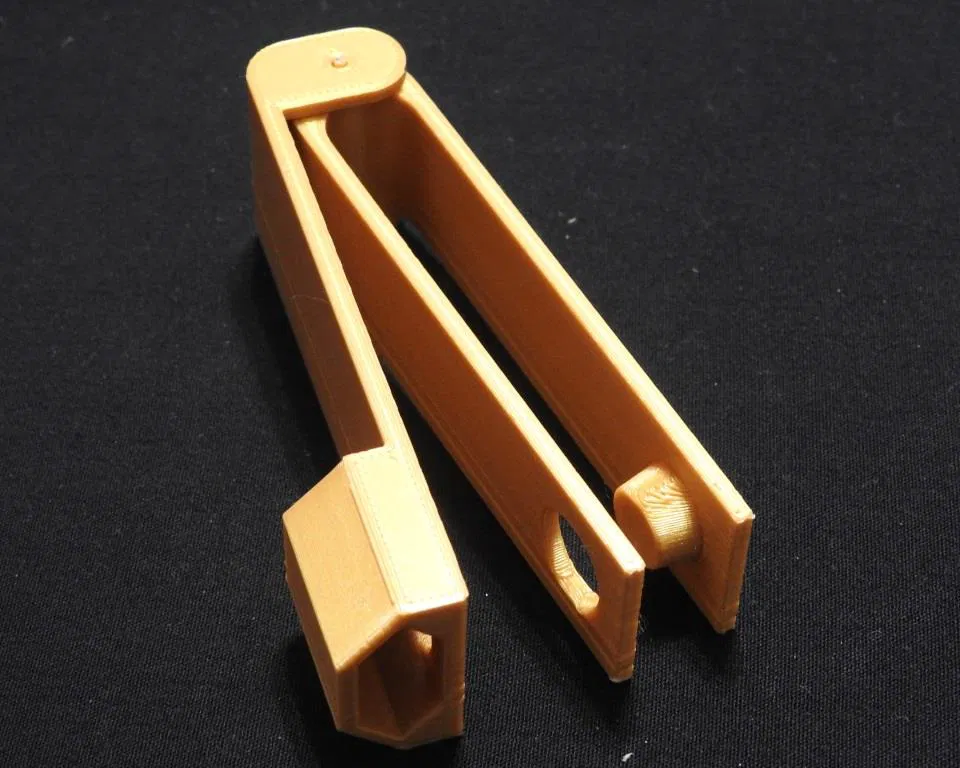

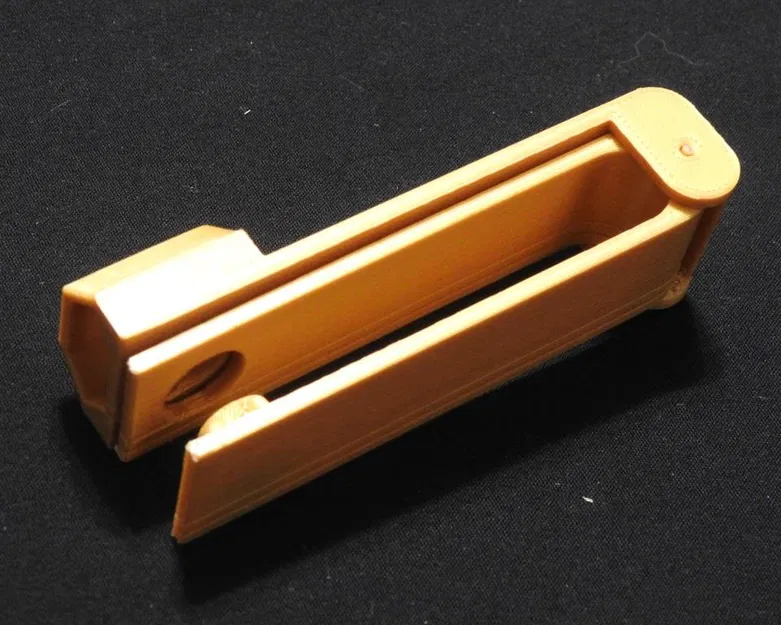

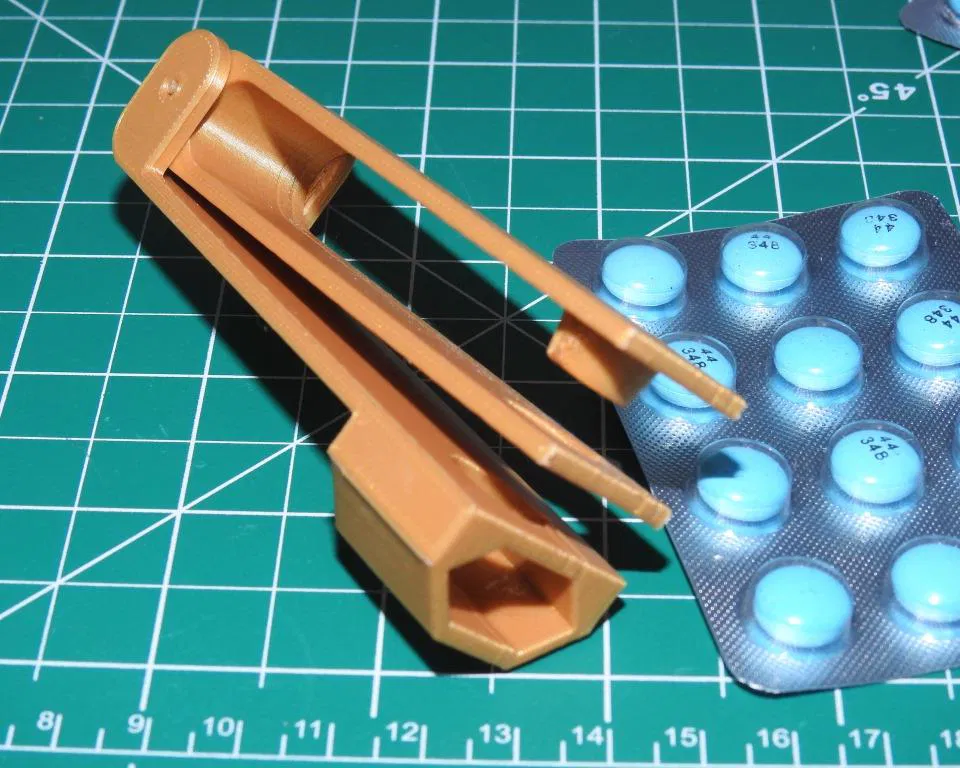

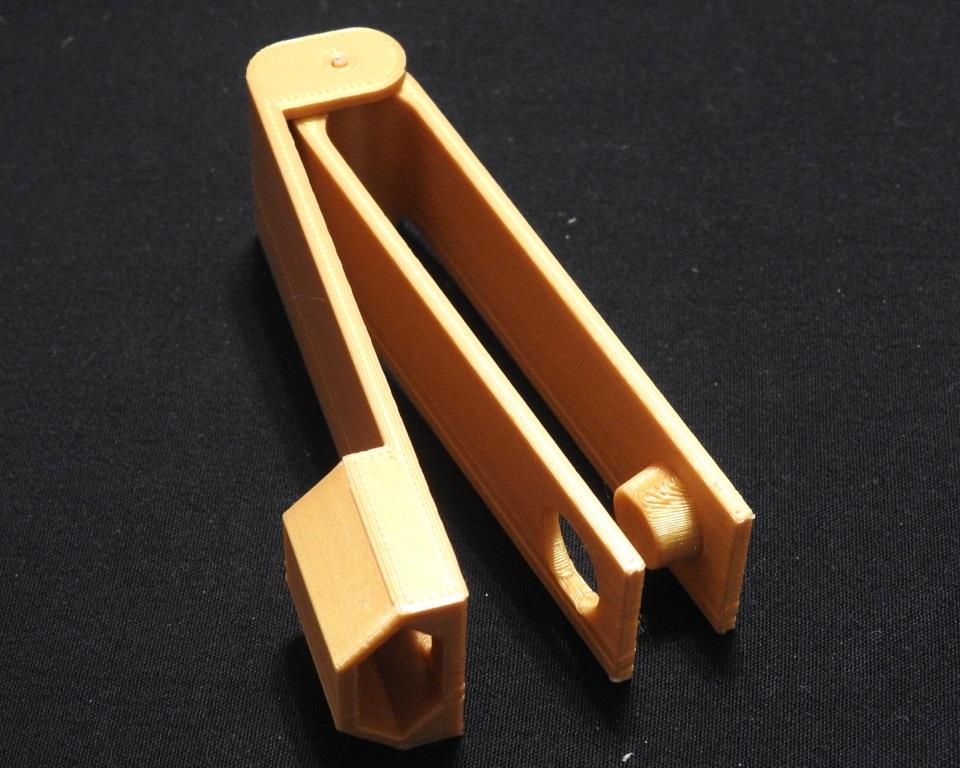

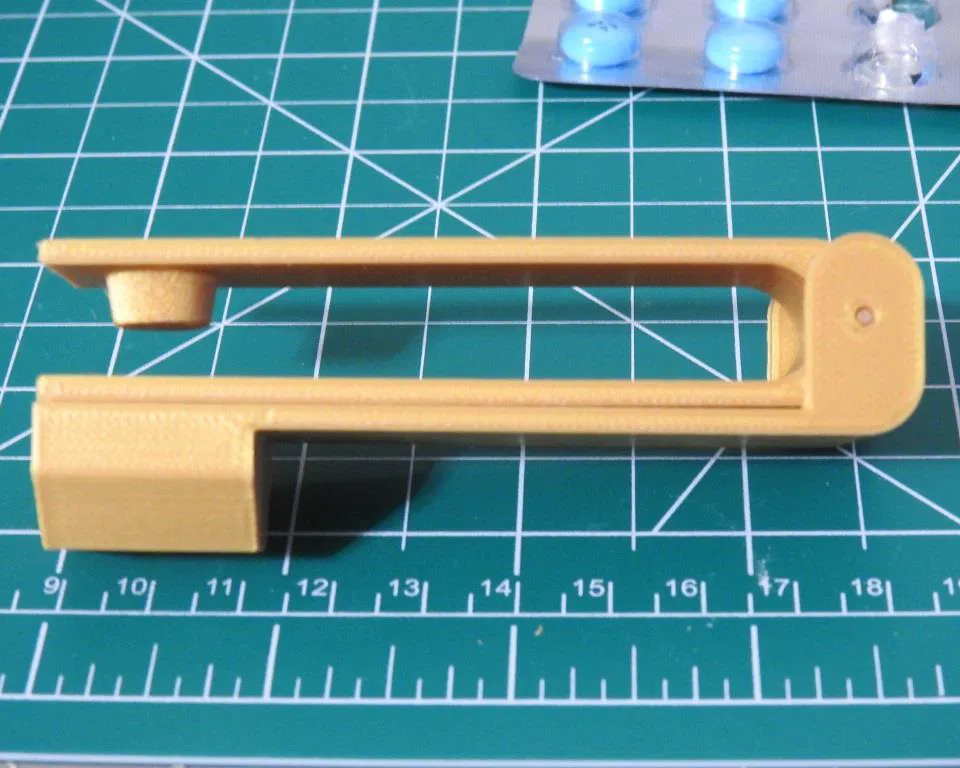

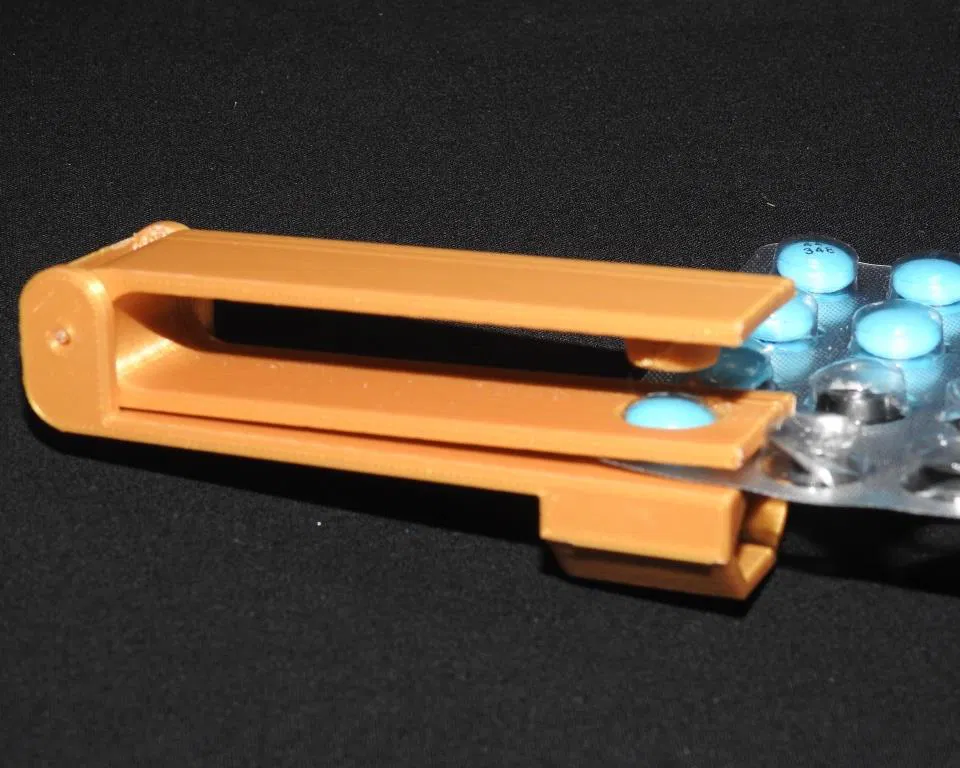

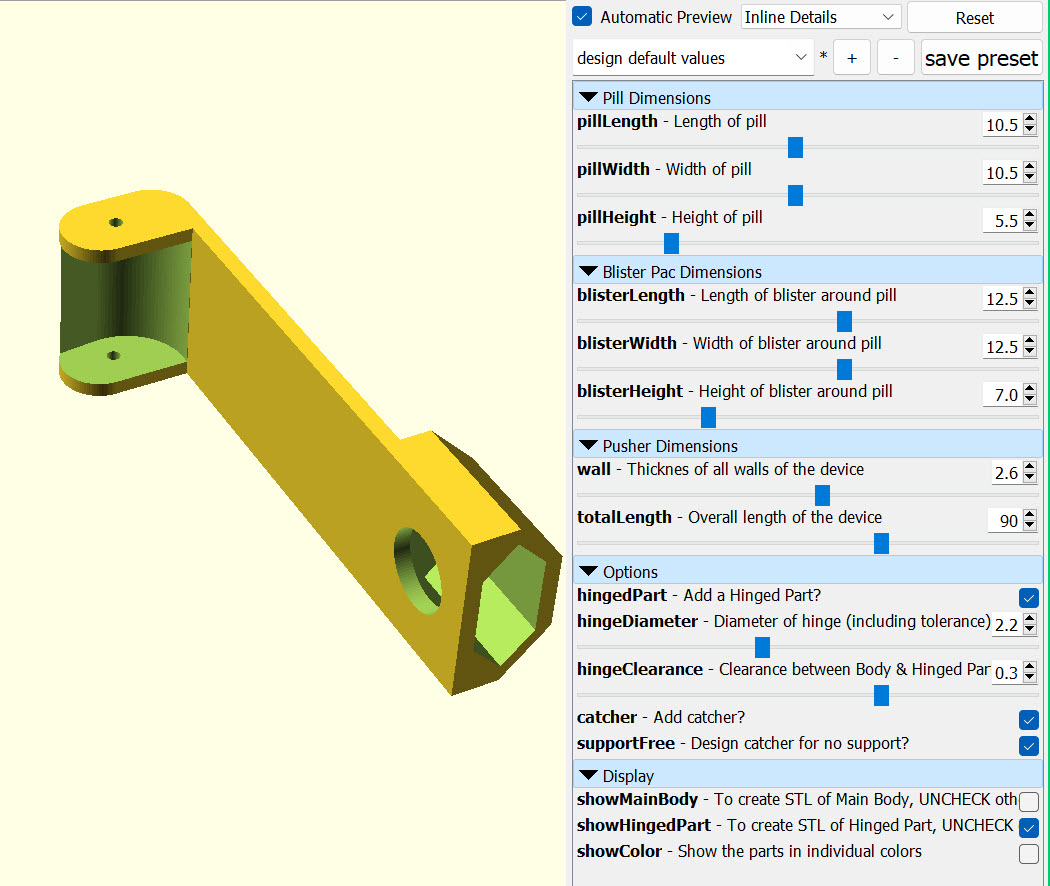

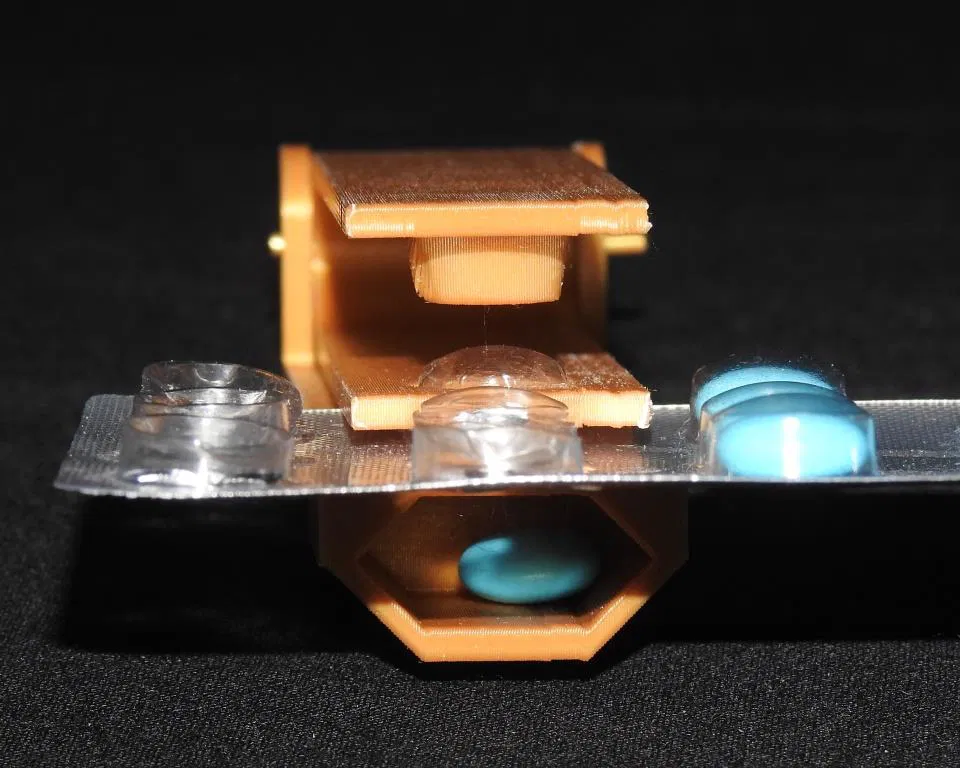

Nó bổ sung thêm một tùy chọn để tạo một bộ phận mới được gắn bản lề vào bộ phận ban đầu. Điều này tạo ra một cánh tay trên cùng với dụng cụ cắt, một cánh tay ở giữa có lỗ cho vỉ thuốc, và một cánh tay dưới cùng với khay hứng. Vì vậy, cái này làm cho cánh tay ở giữa hoạt động như một bộ dẫn hướng.

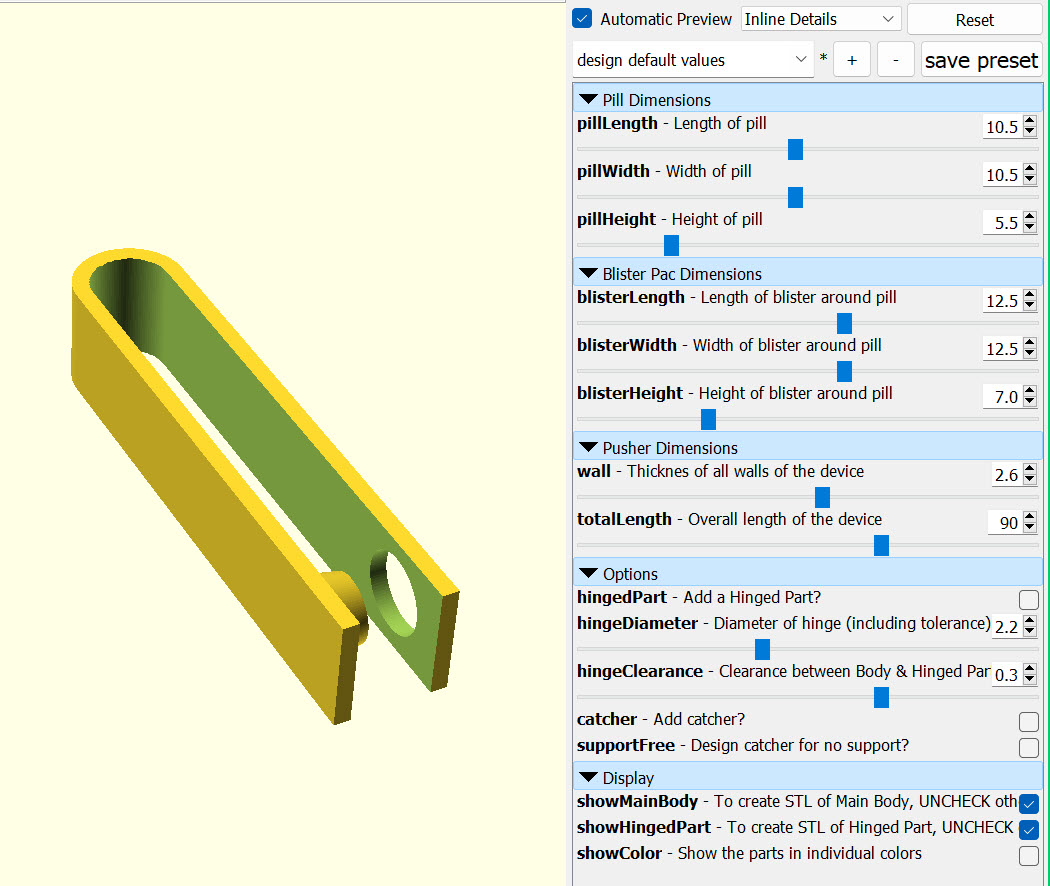

Nó tương thích ngược với phiên bản gốc; thay thế hoàn toàn phiên bản đó. Bạn có thể tạo kiểu gốc hoặc kiểu mới với cùng một chương trình này.

Cách sử dụng

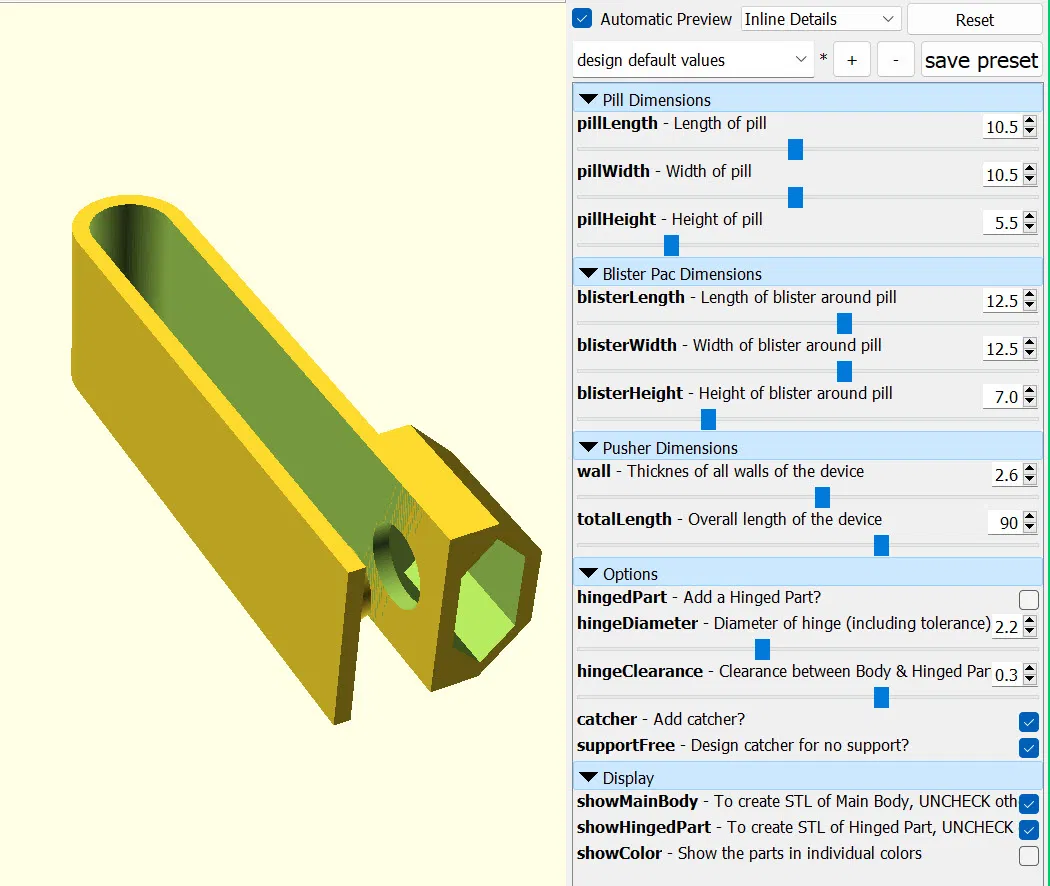

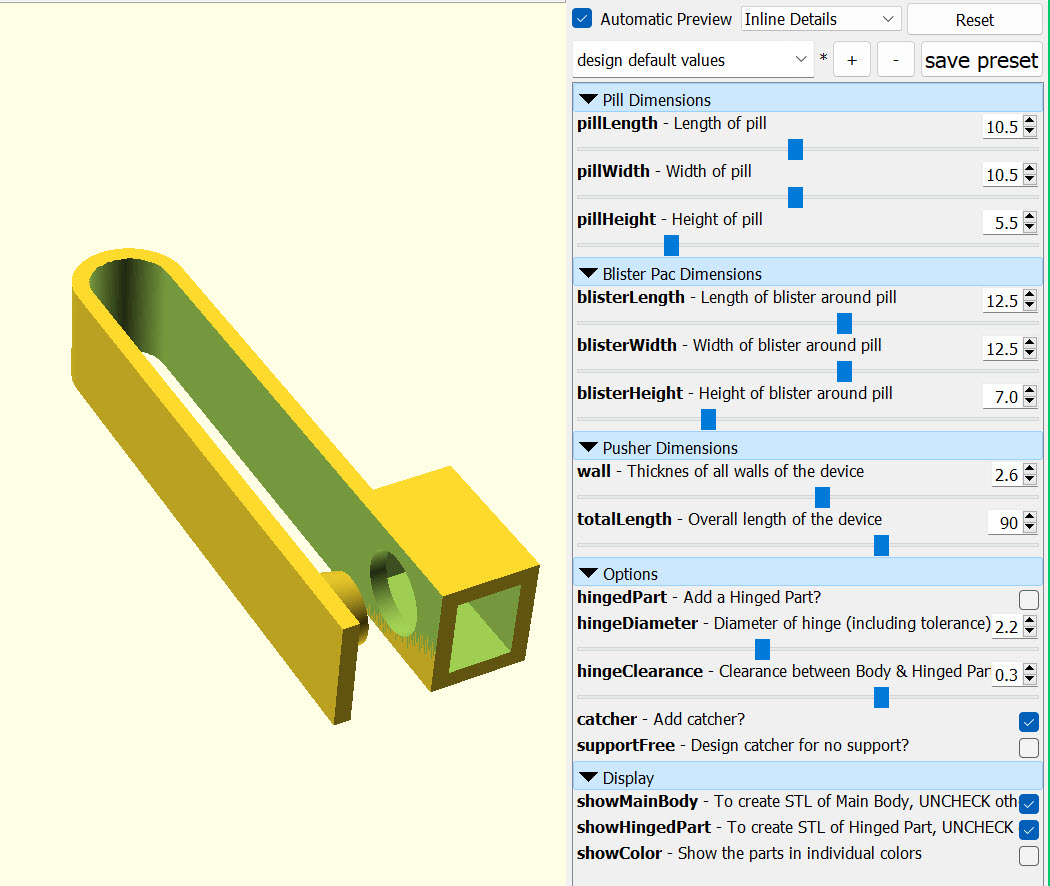

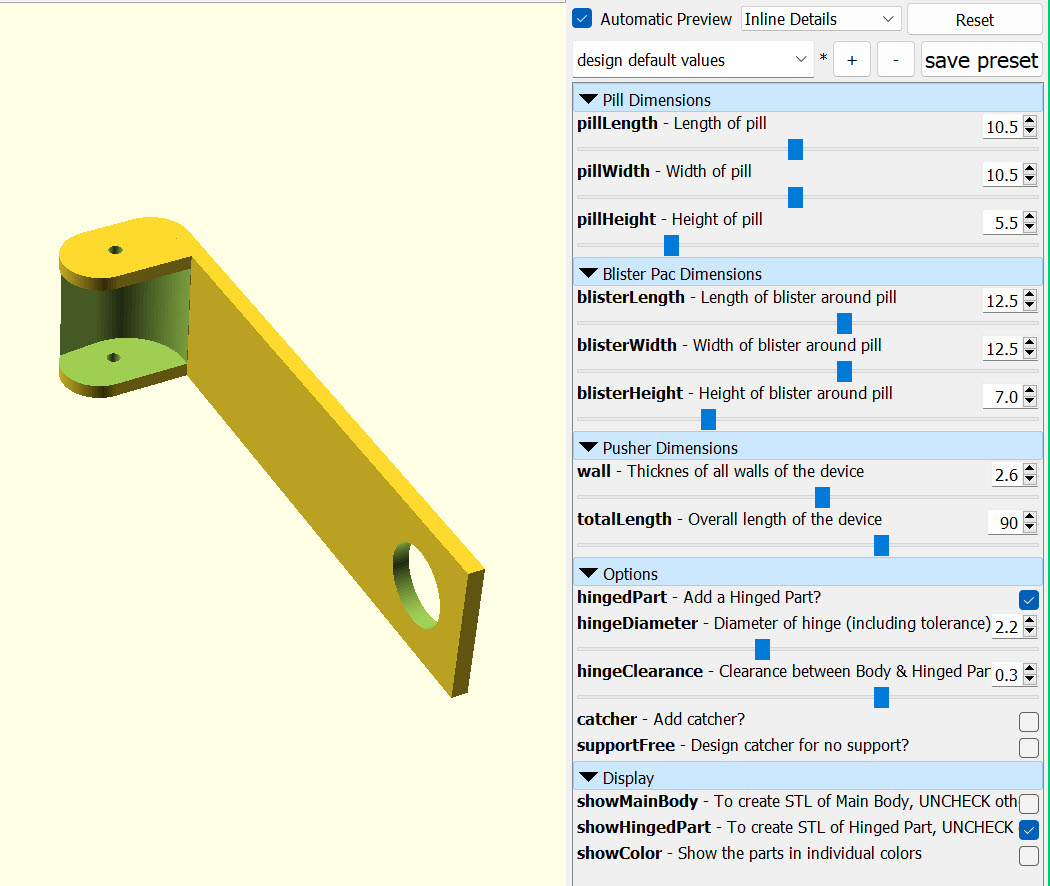

Chương trình yêu cầu bạn đặt kích thước của viên thuốc và bong bóng vỉ thuốc. Xem bản gốc để biết cách thực hiện.

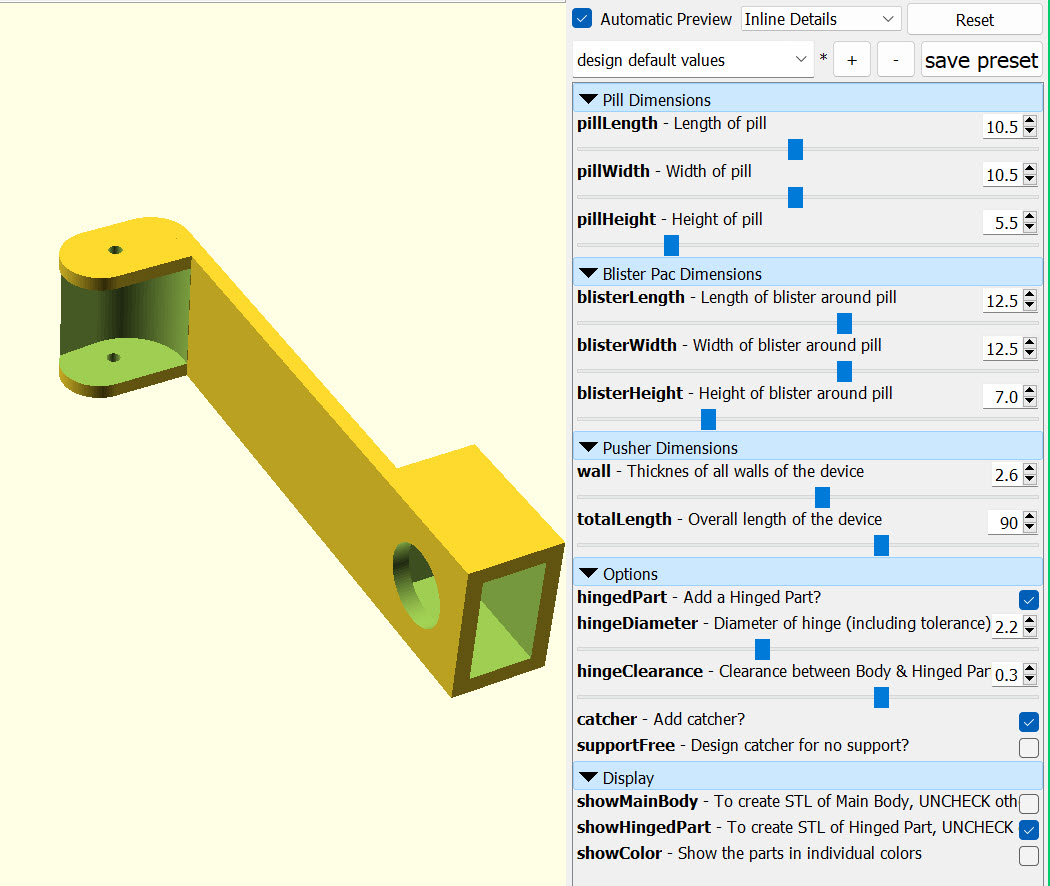

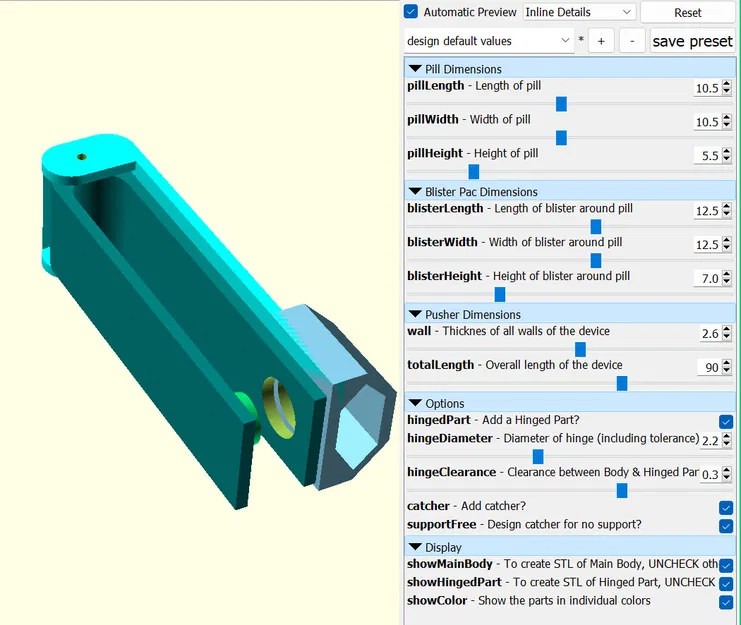

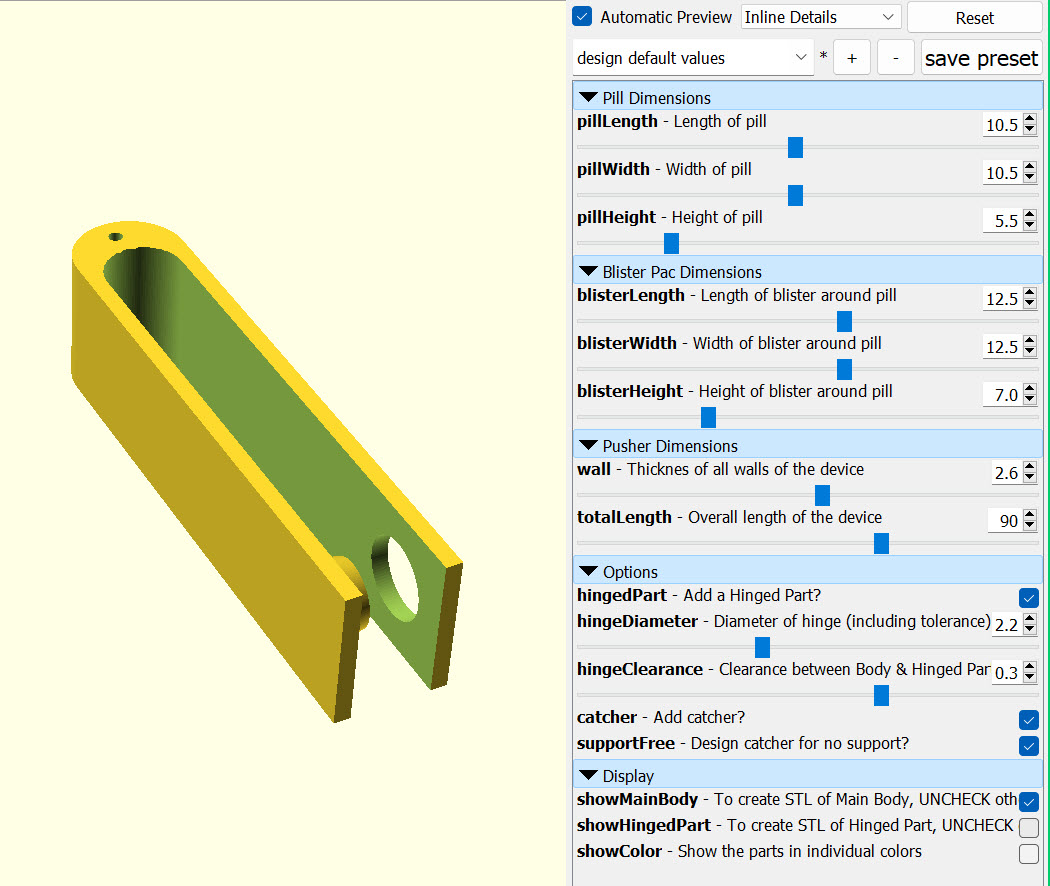

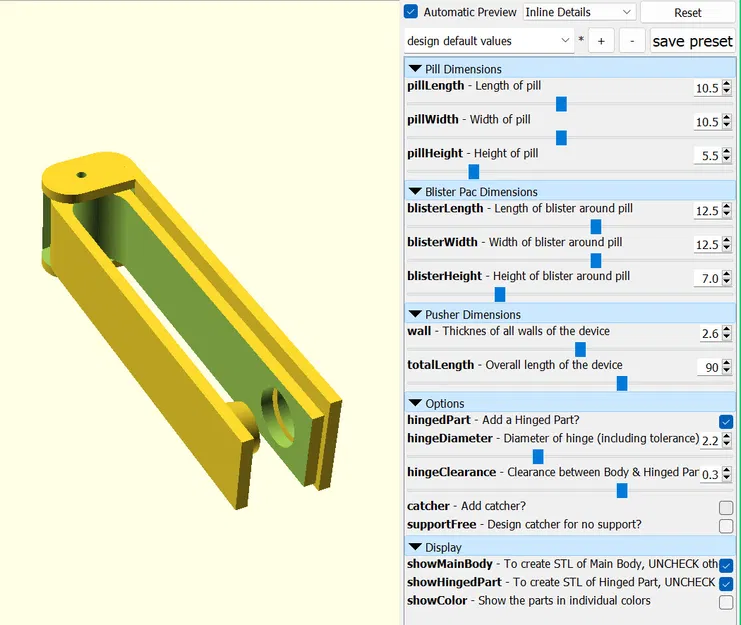

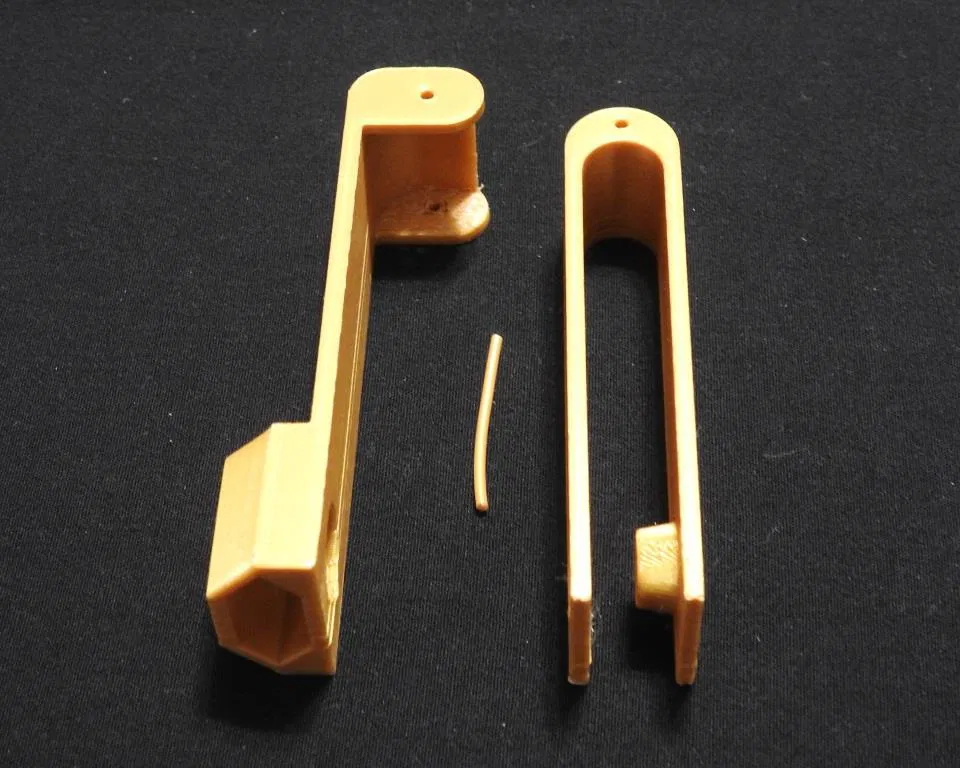

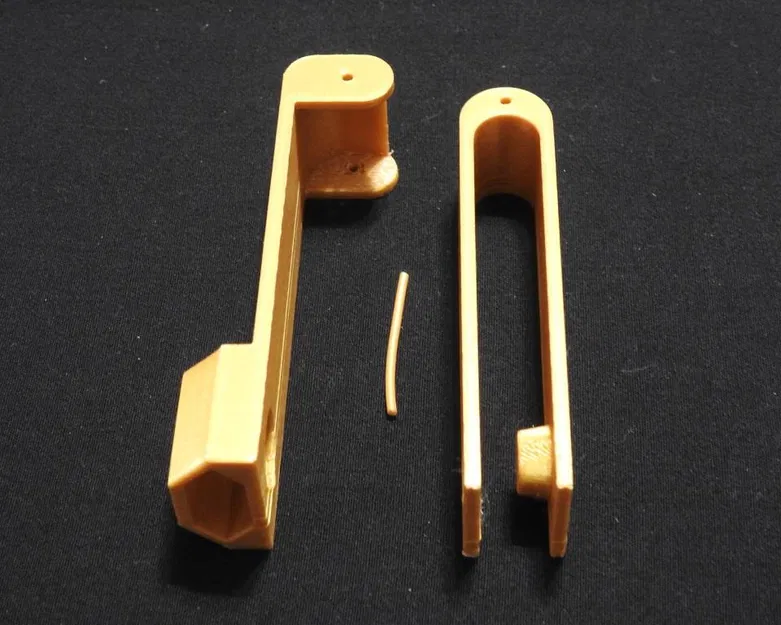

Ngoài ra, bạn cần quyết định xem có muốn bộ phận dưới cùng được gắn bản lề mới hay không. Nếu có, bạn cần quyết định chốt bản lề và đường kính của nó. Tôi chọn sử dụng một đoạn dây tóc PLA, nhưng bạn có thể thay thế bằng một đoạn dây kim loại hoặc bu lông và đai ốc. Chỉ cần đo đường kính chốt của bạn và thêm một chút dung sai (sử dụng chiều rộng in của máy in hoạt động khá tốt).

Giá trị khoảng hở khác là giữa các bộ phận để cho phép chúng xoay dễ dàng. Thật không may, tôi không tìm thấy cách nào tốt để in cánh tay xoay mới mà không cần hỗ trợ, vì vậy bạn có thể muốn hào phóng hơn với khoảng hở bản lề để bù đắp cho bất kỳ sai sót nào khi gỡ bỏ bộ phận hỗ trợ.

In ấn

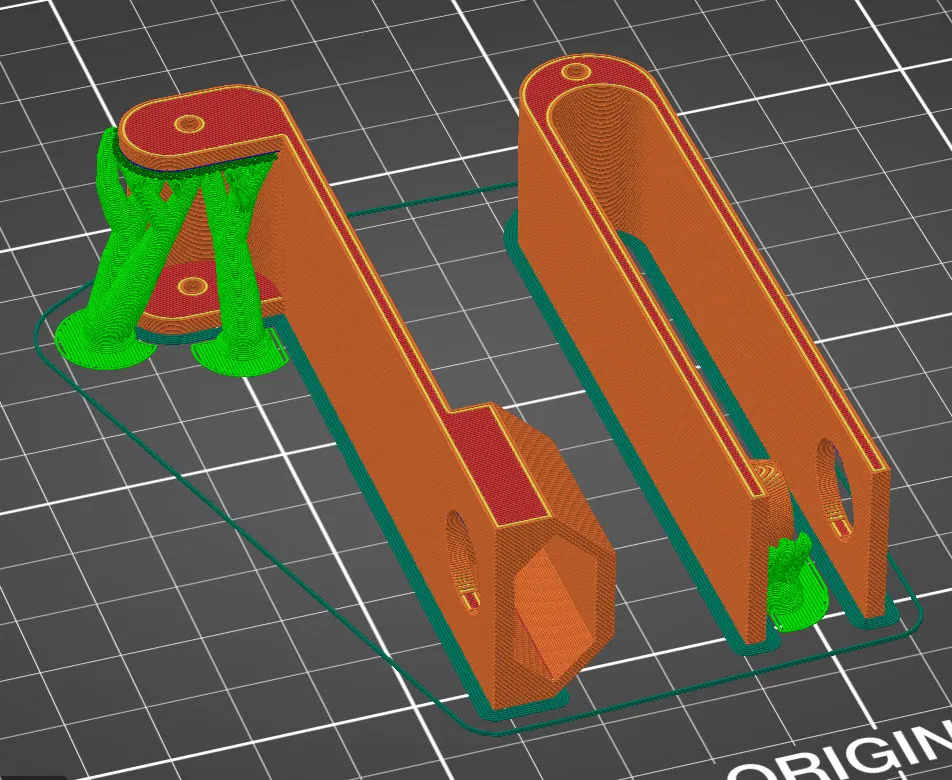

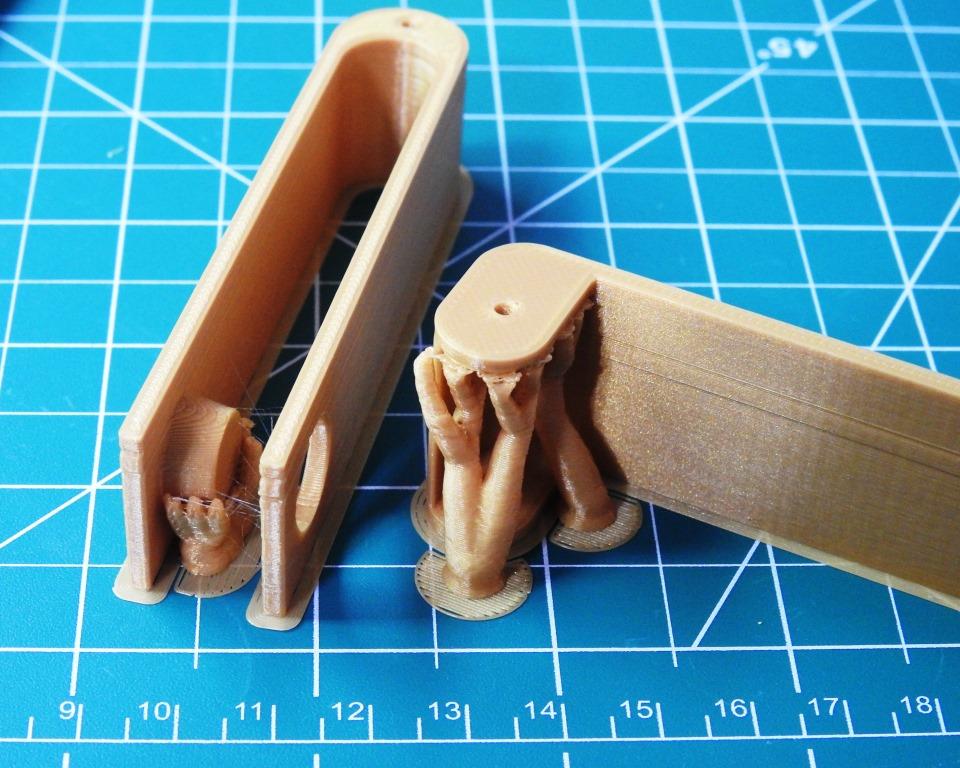

Nó được thiết kế để in nghiêng, vì vậy bạn có thể cần thêm viền (brim) để giữ các cạnh mỏng dính vào khay in. Đối với bộ phận bản lề mới, tôi đã thử cả bộ phận hỗ trợ truyền thống và bộ phận hỗ trợ hữu cơ dạng cây mới hơn – tôi thích kiểu cây hơn (xem tệp dự án 3MF).

Thiết kế

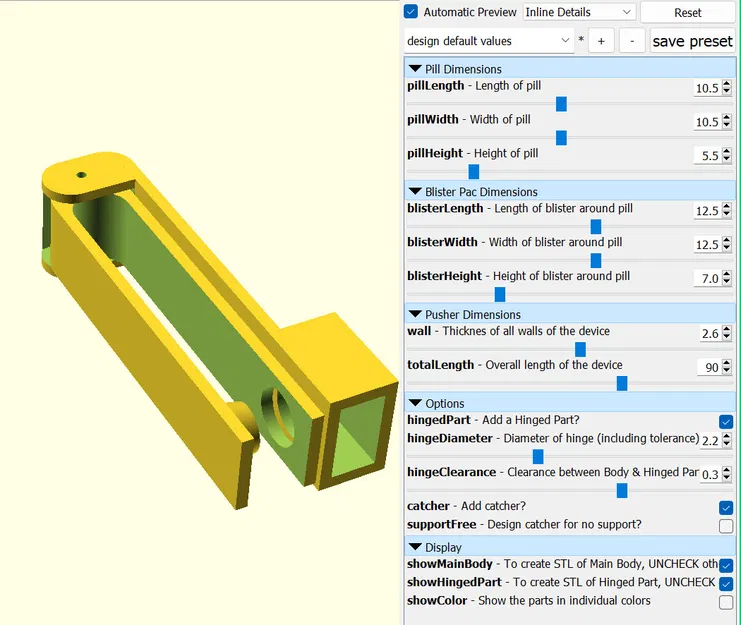

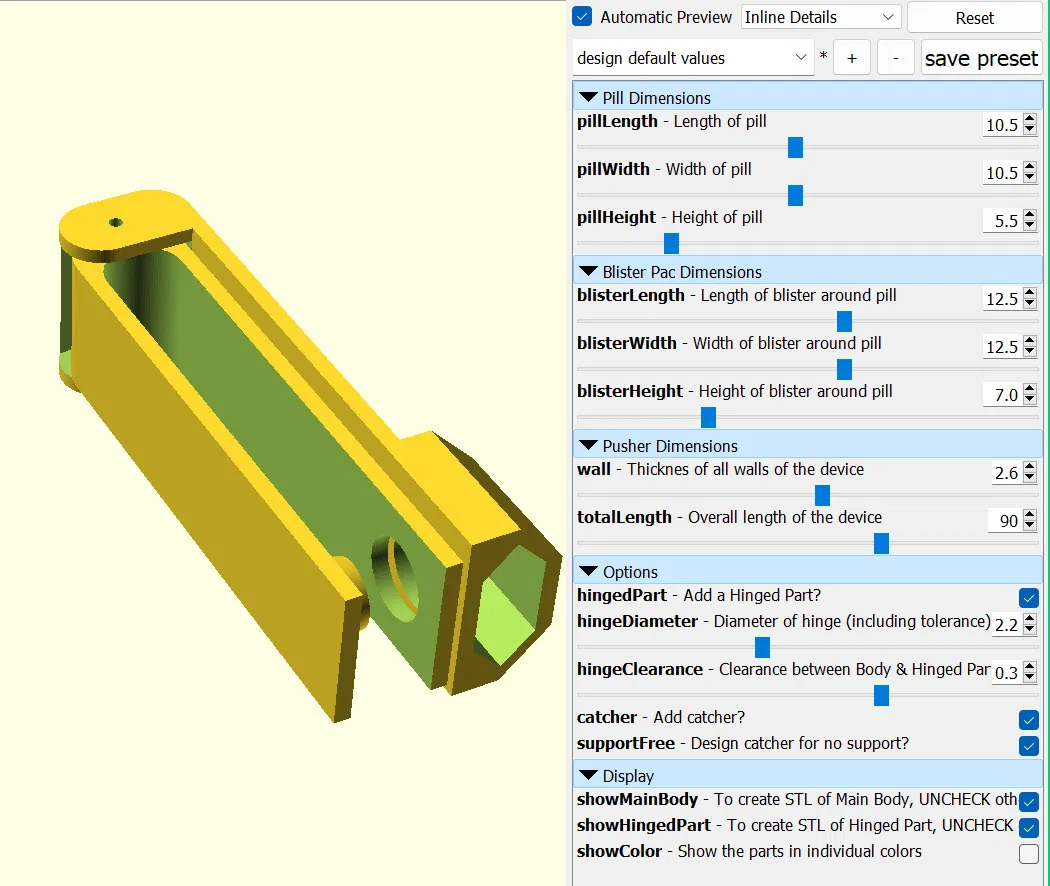

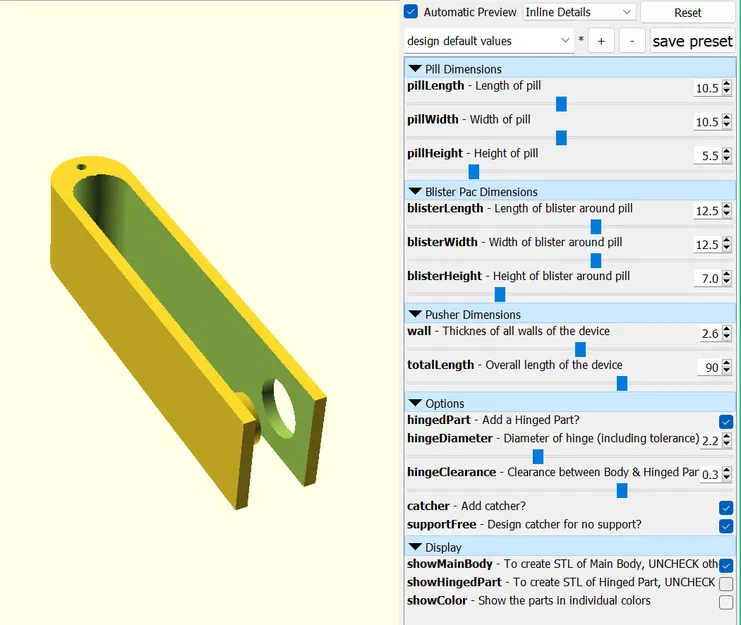

Tôi đã thiết kế bộ tạo này trong OpenSCAD để dễ dàng tùy chỉnh. {Đối với bất kỳ ai mới làm quen với OpenSCAD, tôi đã bao gồm một hướng dẫn ngắn, đơn giản để bạn bắt đầu.}
