Ngăn Kéo Module Chế Độ Vase - Có Chốt Khóa

Link Onshape để tùy chỉnh: Onshape | Ngăn kéo module chế độ Vase

Cập nhật - 10/12/2022

Đã cải thiện một số dung sai, thêm giá treo bàn Ikea Lack, và thêm một vài kích cỡ ngăn kéo nhỏ hơn, bao gồm cả loại 3x1 có vân. Về lý thuyết, bạn có thể lấp đầy một mặt của bàn Lack với 1,5 cuộn sợi nhựa (35 xu/ngăn kéo, 9x8 ngăn kéo, 18 đô/cuộn, cộng thêm một vài ngăn kéo mini và giá treo).

Cập nhật - 10/9/2022

Phiên bản V2 đây rồi, và đã cải thiện đáng kể. Các khớp nối cũ không tương thích, nên đừng có ý định ghép chung với nhau (mặc dù bạn có thể ép chúng lại với nhau). Hình ảnh ở cuối mà không có chốt là V1. Tất cả những hình khác là V2.

Sắp ra mắt

• Thêm kích cỡ ngăn kéo mini
• Phiên bản cho đầu phun 0.6mm (mẹo: bạn không thực sự cần đầu phun 0.6mm, chỉ cần nói với slicer của bạn là bạn có)

Ý tưởng tùy chỉnh

• Các hoa văn khác nhau trên ngăn kéo
• Giá treo tường
• Giá treo nam châm
• Bộ phận lưu trữ đầu phun mini
• Giá đỡ dụng cụ gắn bên hông ngăn kéo
• Ngăn kéo lật

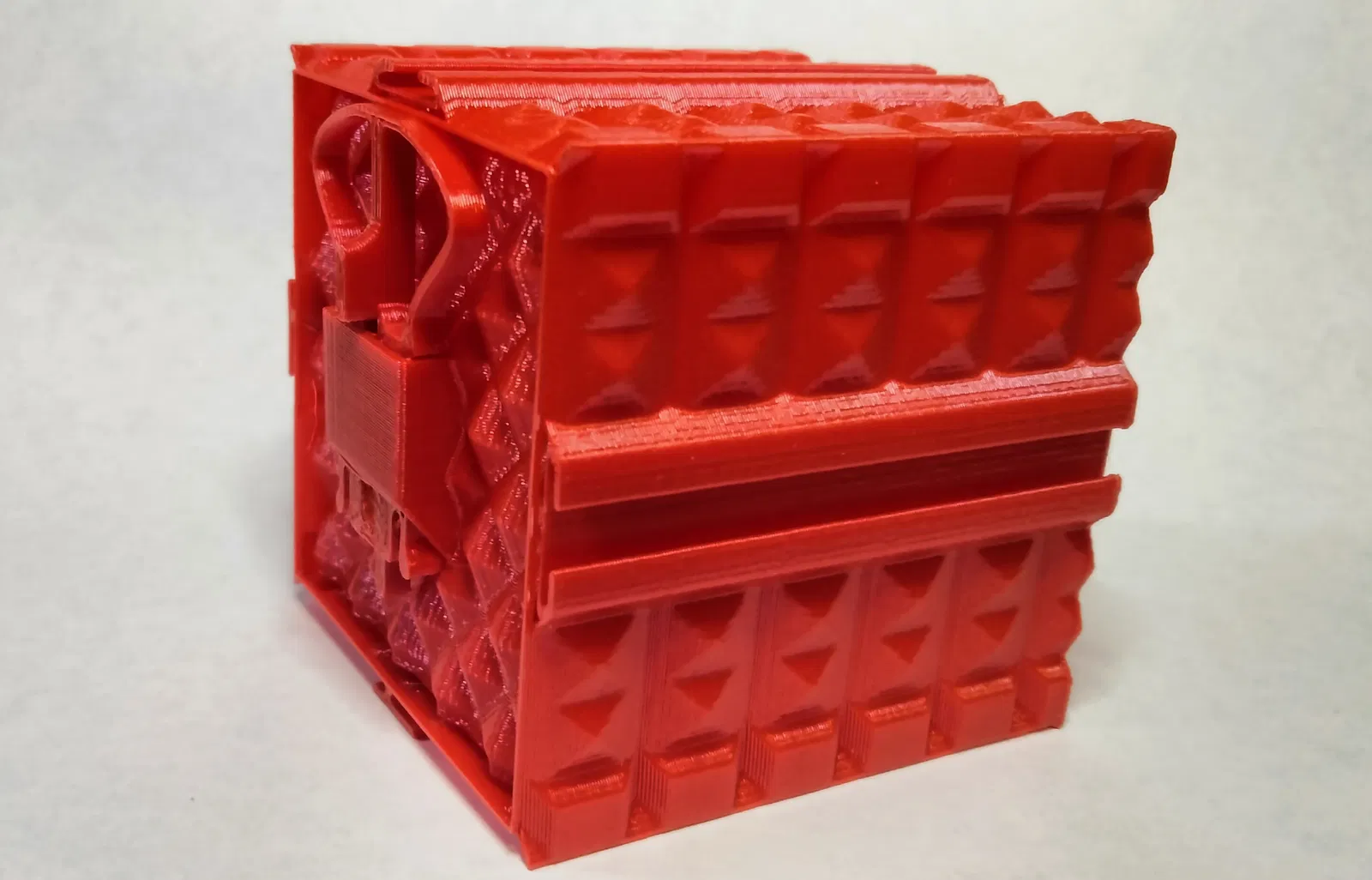

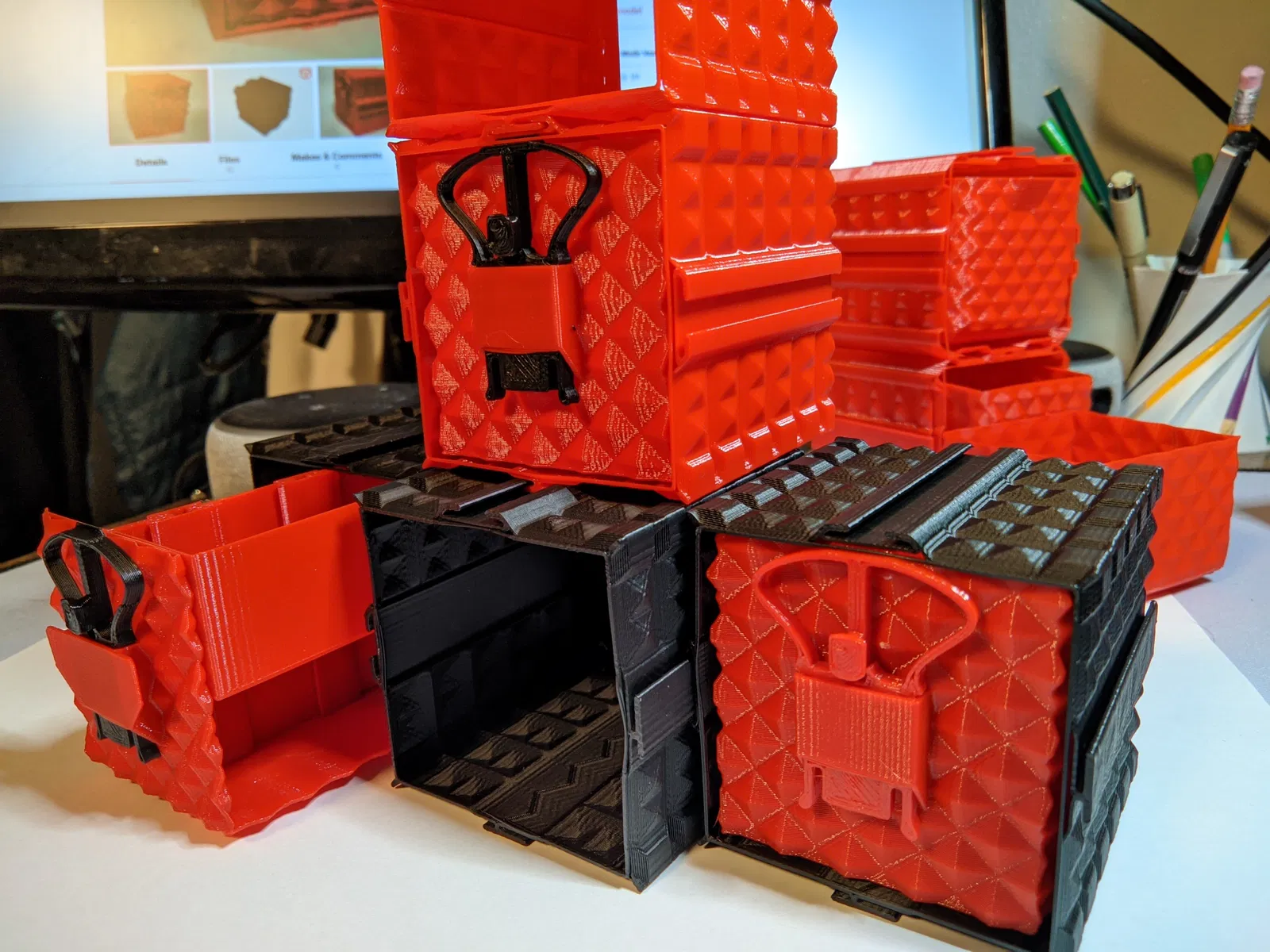

V2

Tính năng

• Chốt chặn ngăn kéo không bị rơi ra

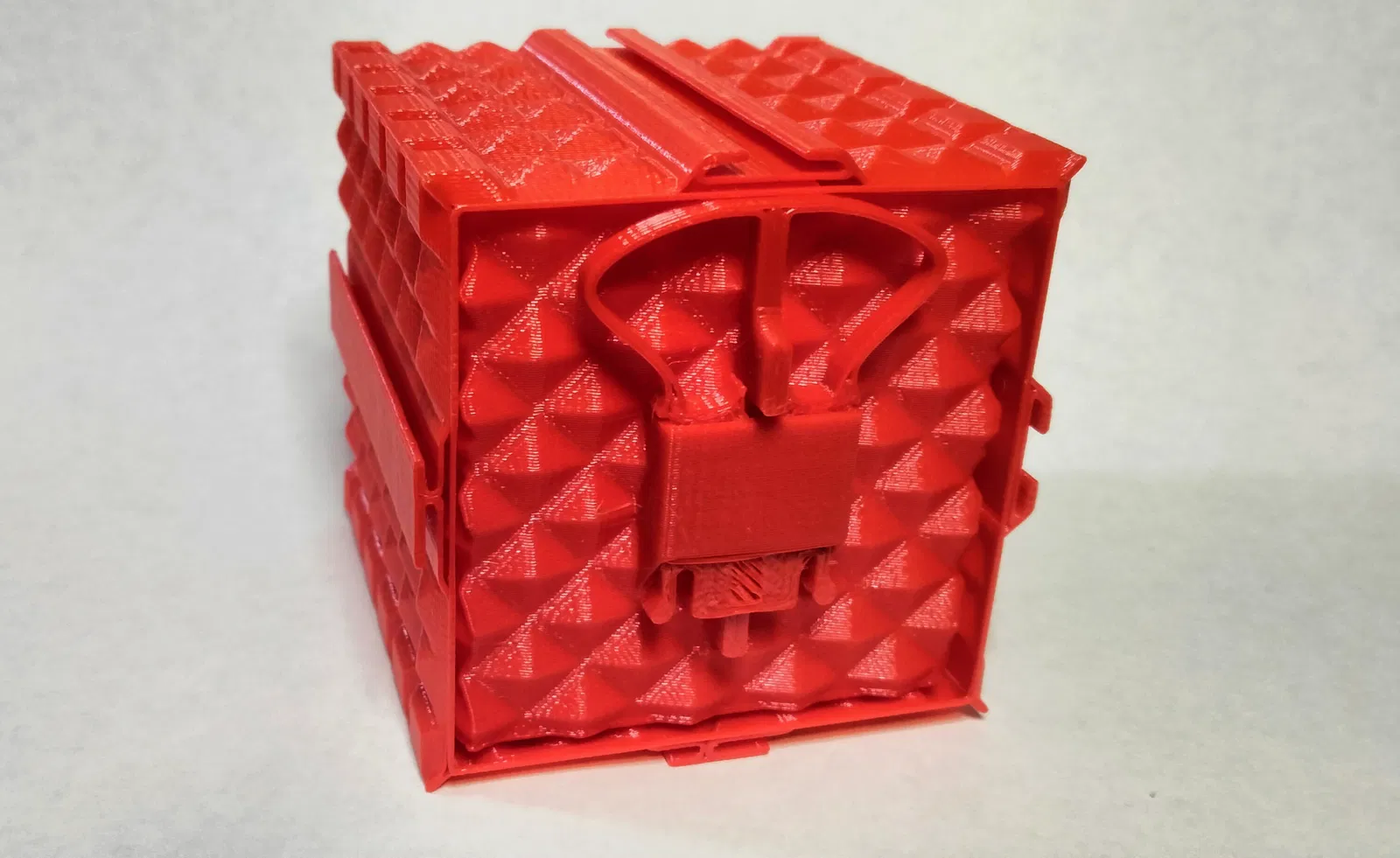

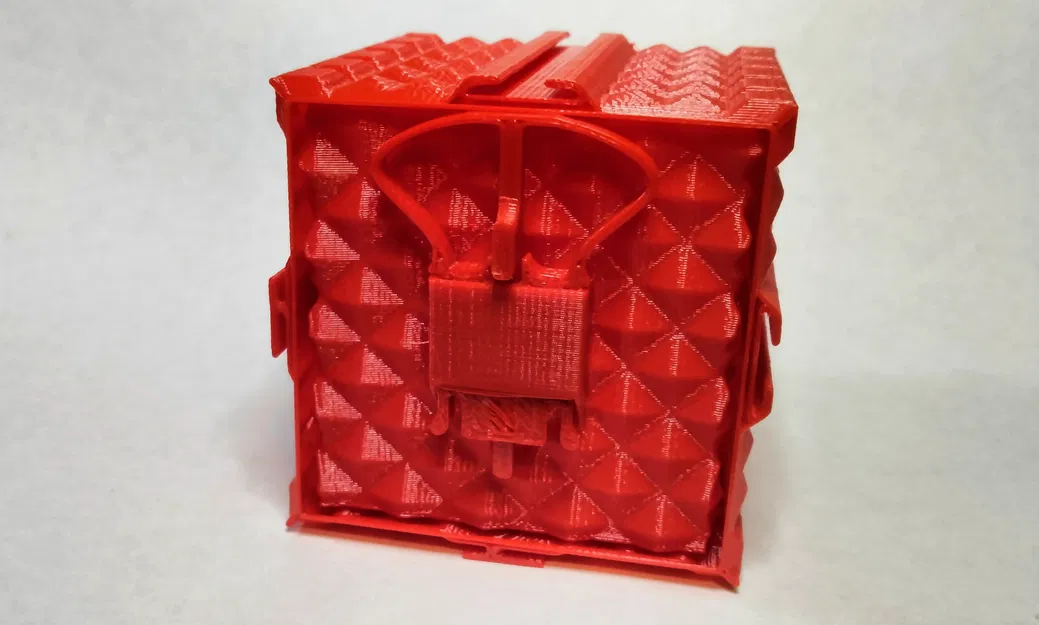

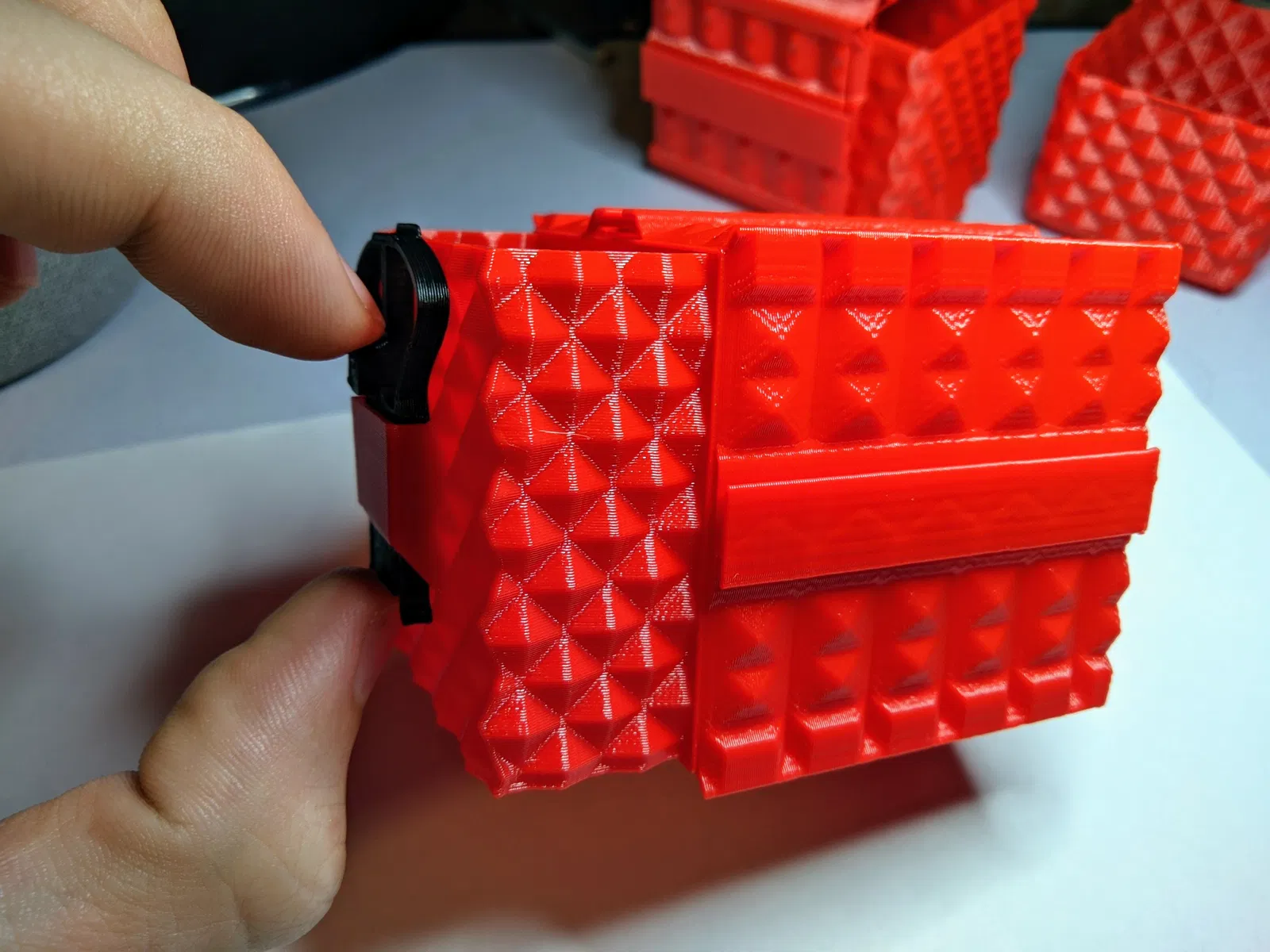

• Khóa giữ ngăn kéo không tự mở ngẫu nhiên
• Thiết kế giống vảy rồng để tăng độ bền
• Các bộ phận lưu trữ mini vừa vặn bên trong ngăn kéo
• Giá treo dưới bàn/giá treo bàn Ikea Lack

Mỗi ngăn kéo và vỏ mất khoảng 1 giờ 15 phút để in với đầu phun 0.4mm và lớp in 0.24mm. Phần duy nhất in bình thường là chốt khóa. Nó được tối ưu hóa cho các cài đặt này, nhưng thiết kế là tham số và có thể điều chỉnh tốt với hầu hết các giá trị.

Lưu ý rằng các mẫu vỏ nên được in úp lên trên. Phần cắt hình vuông nên úp xuống dưới.

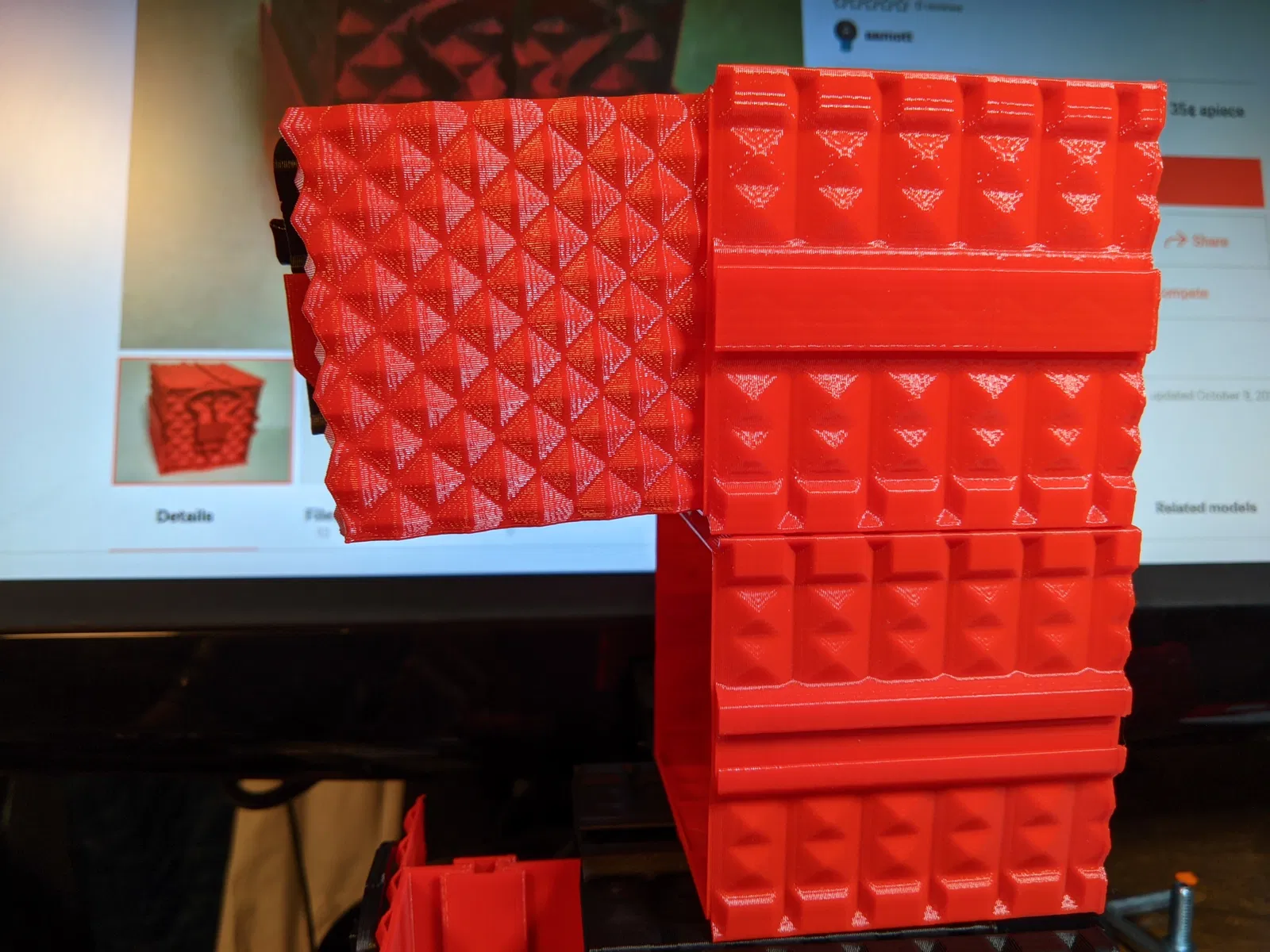

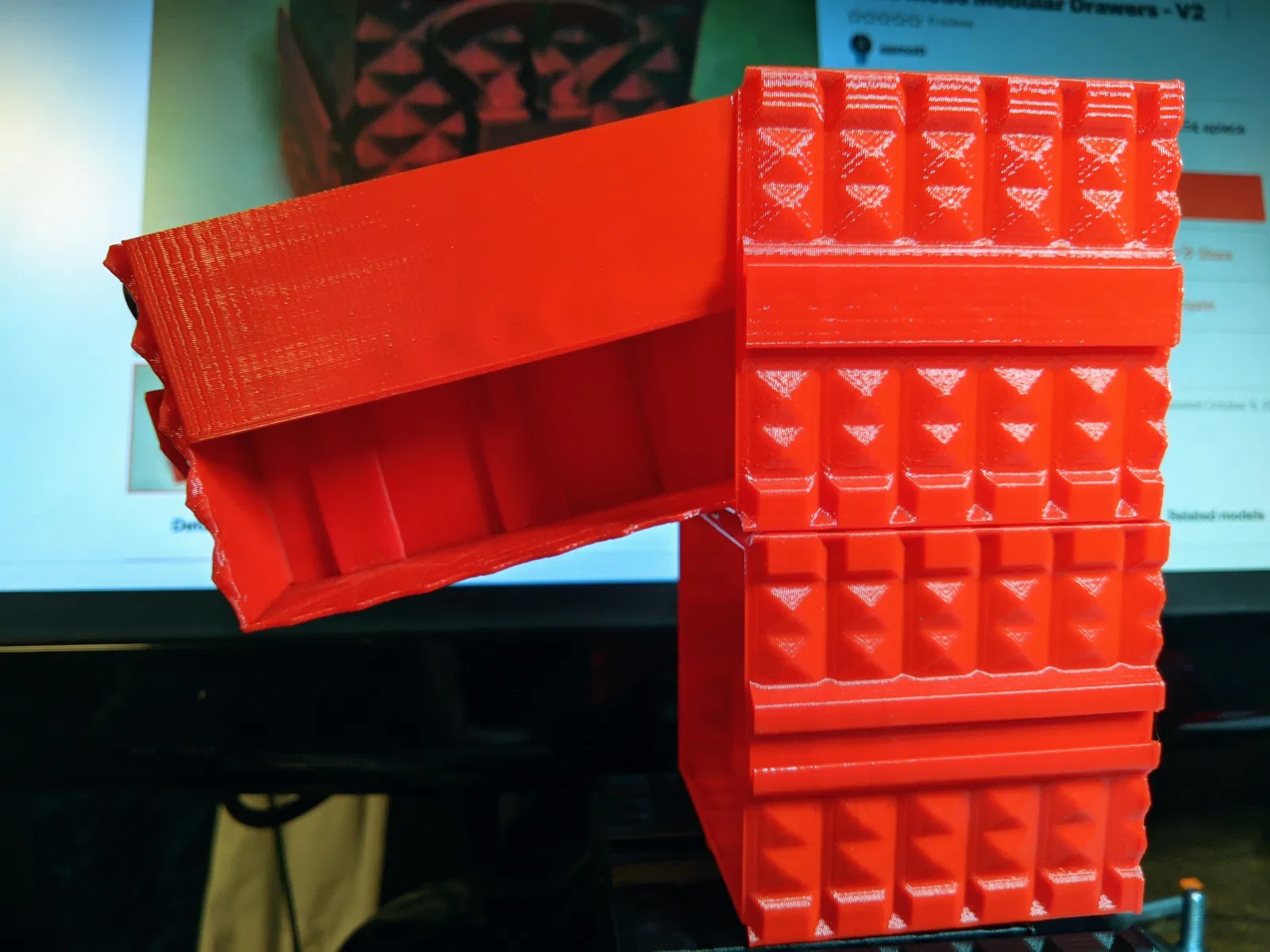

V1

Thời gian in một ngăn kéo và vỏ chỉ khoảng 1 giờ. In ở tốc độ 40mm/s, 52mm/s lớp đáy (rất thích tấm nền FR4 này) và 2 lớp đáy.

Các ngăn kéo module này được in theo chế độ vase với đầu phun 0.4mm ở độ rộng đường in 0.45mm và chiều cao lớp 0.22mm (không sai đánh máy), nhưng tôi sẽ cung cấp liên kết Onshape để dễ dàng tùy chỉnh hơn. Nó có tính tham số, nghĩa là bạn có thể thay đổi các giá trị trong liên kết để làm cho nó phù hợp hơn với các độ rộng đường in và chiều cao lớp khác.

Bao gồm một chốt chặn để ngăn kéo không bị rơi ra.
