Estes 1301 R2-D2 Robot Hero Rocket - Chóp mũi R4, R5, R6 thay thế

Nếu bạn muốn thể hiện lòng biết ơn với mô hình này và khuyến khích tôi tạo thêm, bạn có thể gửi một khoản phí nhỏ cho tôi qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

Estes đã phát hành mô hình tên lửa #1301 - R2-D2 Robot Hero vào cuối những năm 70 và một lần nữa vào những năm 90. Các tệp này sẽ tái tạo chóp mũi, chân, váy và cánh fins đi kèm với bộ kit.

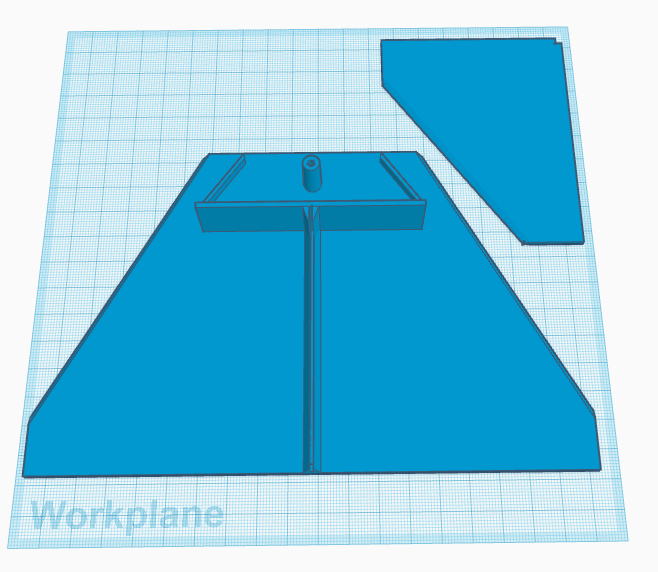

Chiếc tên lửa này nổi tiếng là động cơ yếu, hơi mất ổn định và thường xuyên làm gãy cánh fins khi hạ cánh. Rất khuyến khích nâng cấp bộ kit lên đế động cơ 24mm. Chóp mũi ở đây có không gian để thêm trọng lượng, và tôi đã bao gồm một bộ cánh fins lớn hơn thay thế để tăng độ ổn định. Cánh fins in 3D cũng chắc chắn hơn cánh fins nhựa đi kèm bộ kit.

Mái vòm trong bộ kit đã được đơn giản hóa so với thiết kế thực tế, vì vậy tôi đã bao gồm một phiên bản khớp với bộ kit và một phiên bản khớp với phim hơn. Bộ kit thay thế máy chiếu holo bằng nhãn dán, và bạn cũng có thể làm vậy với mô hình này, hoặc in các máy chiếu holo đi kèm và dán chúng vào vị trí của nhãn dán.

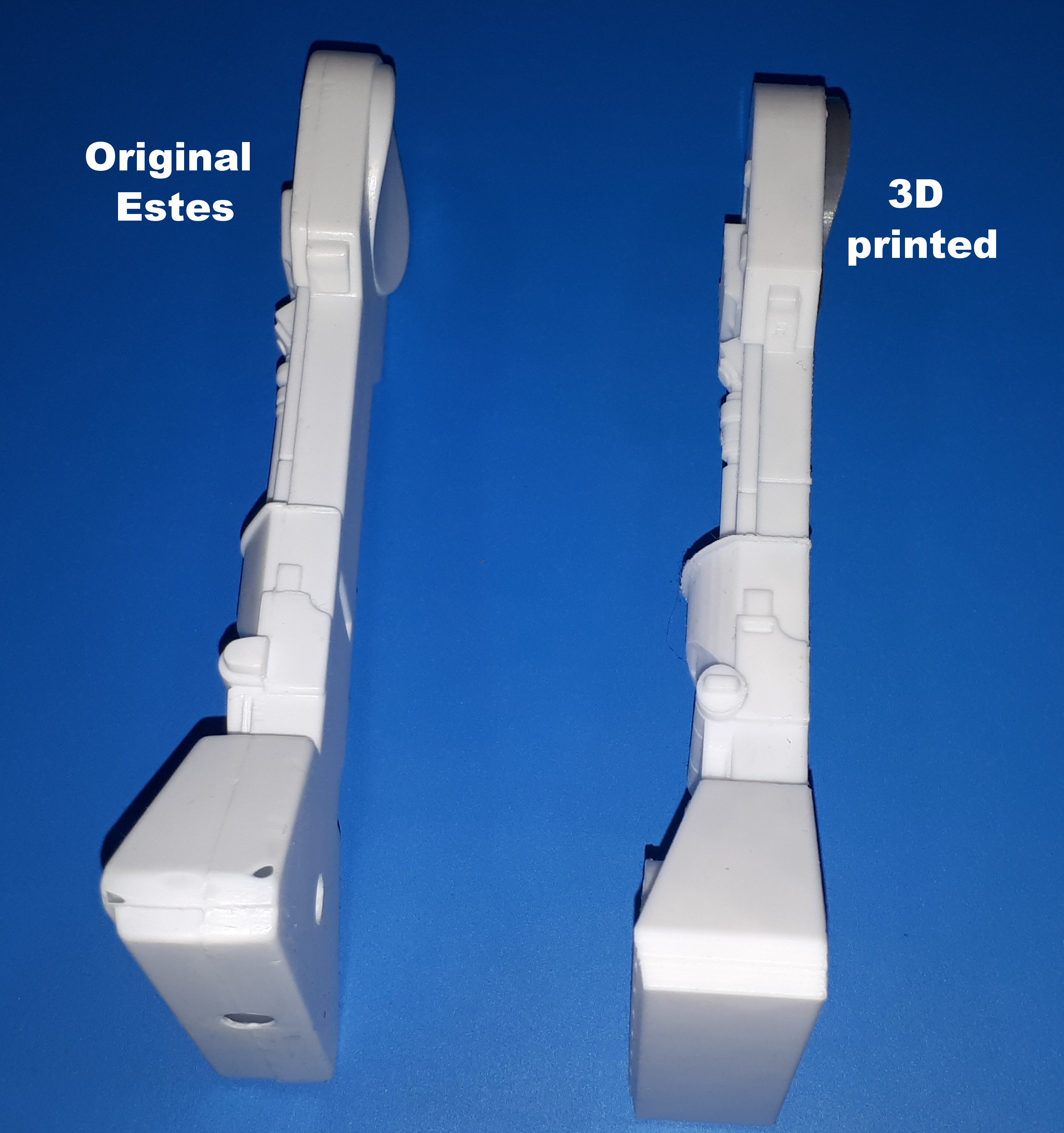

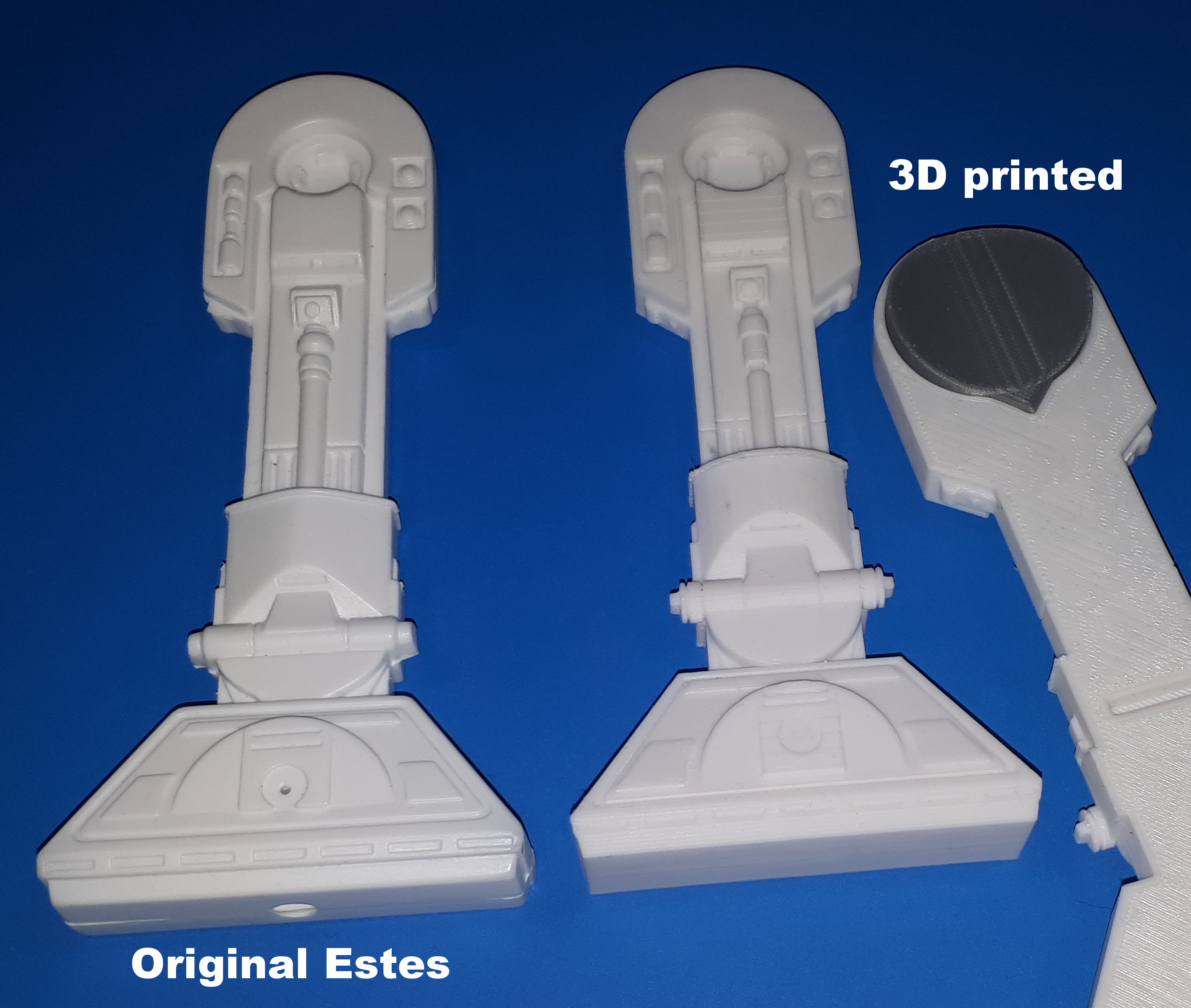

Chân và váy có những thay đổi nhỏ để giống với phim hơn. Trong bộ kit, cả hai chân đều giống hệt nhau nhưng để có độ chính xác cao hơn, hãy in một chân là hình ảnh phản chiếu của chân kia. Chân phản chiếu nên đặt ở bên phải của R2 (bên trái của bạn).

Ống thân tên lửa là loại BT-100 dài 4.05 inch. Semroc vẫn sản xuất loại này và eRockets.biz bán chúng cùng với các vòng định tâm cho BT-50. Tôi đã gửi các bản quét nâng cấp của nhãn dán và bản vẽ lên trang web của JimZ, vì vậy bạn sẽ có mọi thứ cần thiết để sao chép bộ kit này ngay bây giờ.

Để in, tôi đã sử dụng chiều cao lớp 0.12 và in bằng sợi PLA+ Sunlu màu trắng. Sử dụng hỗ trợ cây và đặt X/Y ghi đè Z nếu không bạn sẽ nhận được nhiều hỗ trợ hơn mức cần thiết. Ngoài ra, nếu bạn đặt chiều rộng đường kẻ tường ngoài nhỏ hơn kích thước đầu phun, bạn sẽ có chi tiết tốt hơn. Với đầu phun 0.4, tôi đã sử dụng chiều rộng đường kẻ tường ngoài là 0.3.

Đối với mái vòm, tôi đã chặn hỗ trợ xung quanh các ren ở trên cùng. Đối với chân, tôi đã chặn hỗ trợ xung quanh lỗ vít ở gần đáy chân và khe ở giữa. Tôi đã sử dụng 10% độ đặc ruột nhưng bạn có thể giảm xuống 5%. Đối với cánh fins ban đầu, tôi đã in chúng dựng đứng và chặn hỗ trợ bên trong các lỗ vít. Ngăn chứa trọng lượng, máy chiếu, thấu kính và chốt chân không cần hỗ trợ khi in theo hướng được hiển thị.

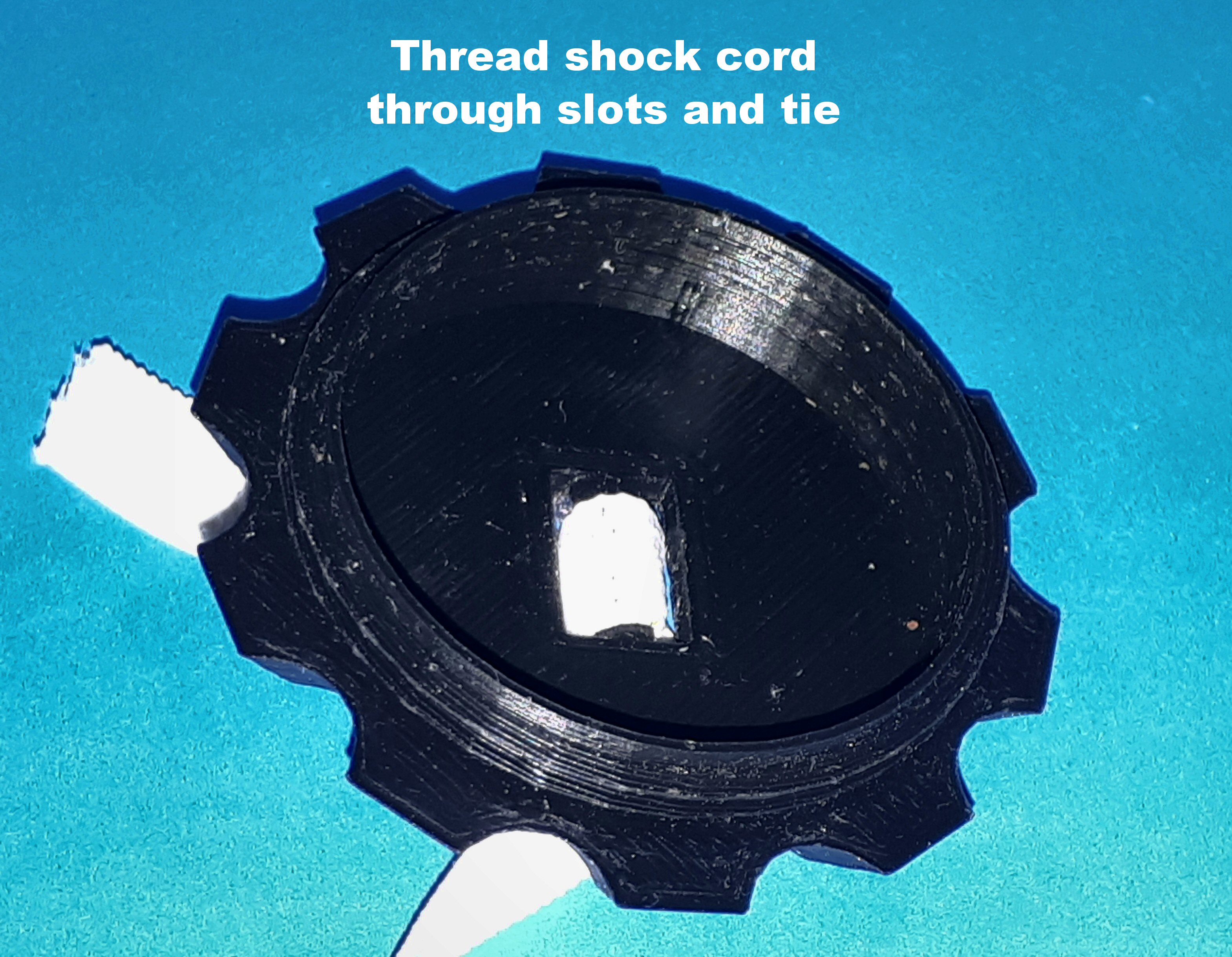

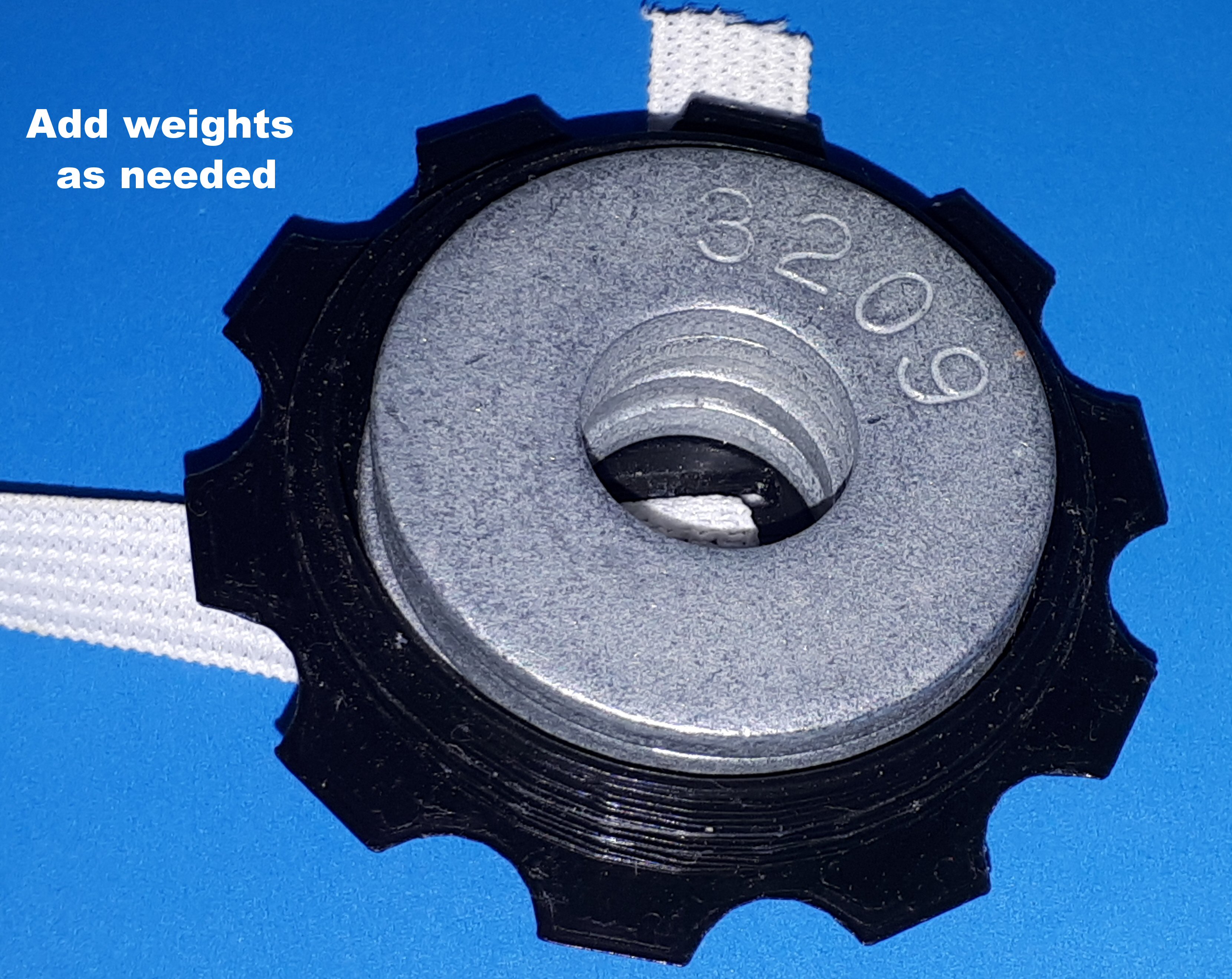

Ngăn chứa trọng lượng có thể chứa 4 vòng đệm lớn, mà tôi dự đoán là nhiều hơn mức cần thiết nhưng tôi chưa thực hiện bất kỳ thử nghiệm ổn định nào. Vì ngăn chứa trọng lượng được vặn vào nên bạn có thể thực hiện thử nghiệm và điều chỉnh, sau đó dán cố định khi đã đặt đúng vị trí.

Hãy cho tôi biết nếu có bất kỳ vấn đề nào với các mô hình này. Tôi dự định sẽ thêm mái vòm cho các đơn vị R4, R5 và R6, cũng như nâng cấp lên ống thân 4 inch của LOC. Dòng R3 có mái vòm giống như R2.

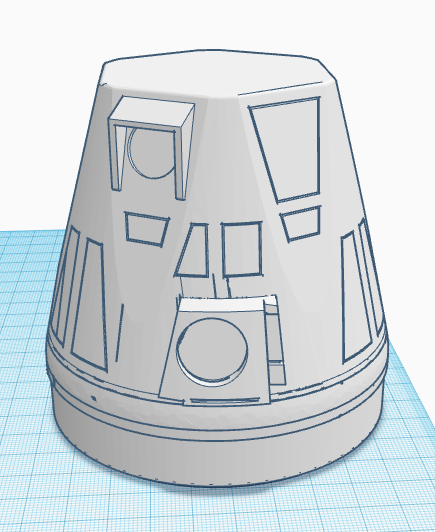

CẬP NHẬT Ngày 4 tháng 5 năm 2023: Cải tiến máy chiếu và mái vòm R2 theo phim. Đã thêm mái vòm R4 (in ngược để giảm thiểu hỗ trợ). Chúc mừng Ngày Chiến tranh giữa các vì sao.

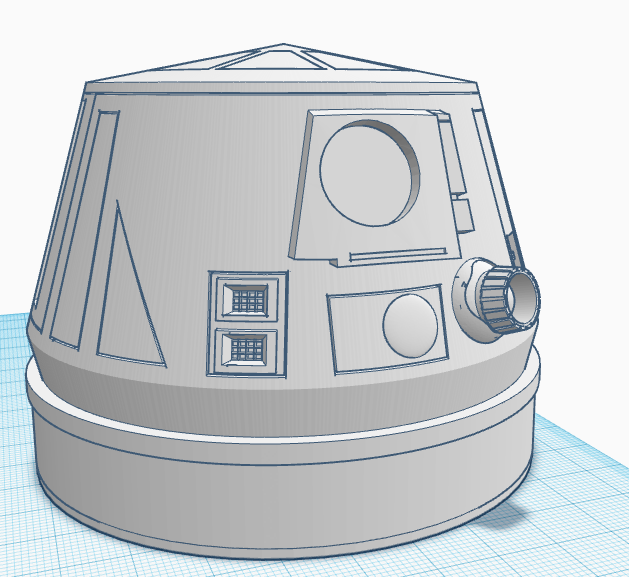

CẬP NHẬT Ngày 5 tháng 6 năm 2023 Tôi đã thêm chóp mũi cho R5. Thông tin tôi tìm được trực tuyến về mái vòm này còn thiếu chi tiết và không nhất quán với các nguồn khác, vì vậy có lẽ nó không giống phim, nhưng nó là sản phẩm gần nhất tôi có thể làm được. Ăng-ten có thể uốn cong, nhưng phần trên vẫn có khả năng bị gãy. Bạn có thể để nguyên hoặc cắt bỏ toàn bộ nếu muốn. R5 nổi tiếng là có động cơ kém, đó là điều tôi không thể sửa.

CẬP NHẬT Ngày 24 tháng 7 năm 2023 Tôi đã thêm chóp mũi cho R6. Có một vài R6 droid khác nhau, tôi đã chọn loại mà tôi tìm được nhiều thông tin chi tiết nhất.
