Chóp Mũi Mega Der Red Max (Ống thân LOC hoặc Estes 4 inch)

Nếu bạn muốn thể hiện lòng biết ơn với mô hình này và khuyến khích tôi tạo thêm, bạn có thể gửi một khoản tip cho tôi qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

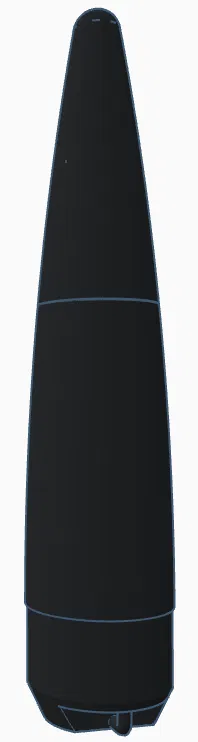

Đây là chóp mũi cho tên lửa mô hình Estes Der Big Red Max (Estes #9705).

Tôi chưa in thử nghiệm đầy đủ cái này, nên nếu đường kính vai Estes hoặc chiều dài sled cần điều chỉnh, vui lòng cho tôi biết. Tôi đã có thể kiểm tra độ vừa của vai với ống thân LOC 4 inch.

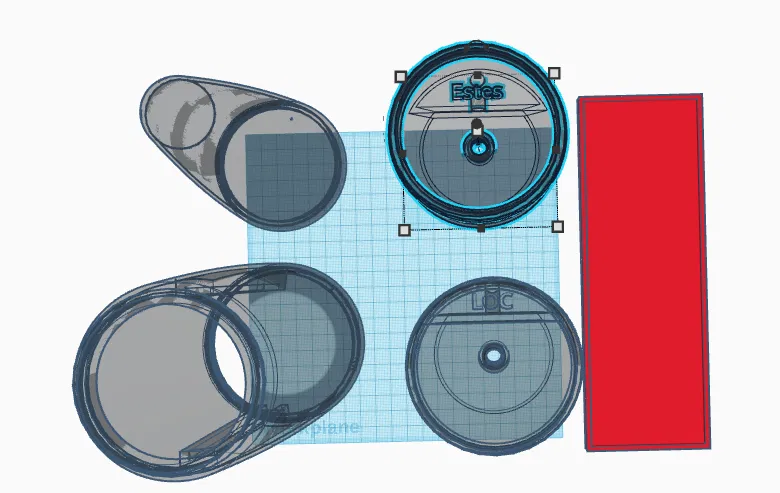

Bộ kit Der Big Red Max sử dụng ống thân đường kính 4 inch (mã số 085868) dài 20.75 inch. Không phải lúc nào cũng dễ kiếm ống thân đó, vì vậy tôi đã bao gồm một phiên bản phù hợp với ống LOC 4 inch dễ kiếm hơn. Đường kính ngoài của cả hai gần như giống hệt nhau, vì vậy các bộ phận chóp mũi trên và dưới sẽ hoạt động với cả hai. Tuy nhiên, đường kính trong lại khác nhau, nên tôi đã làm một bộ phận vai riêng cho từng loại.

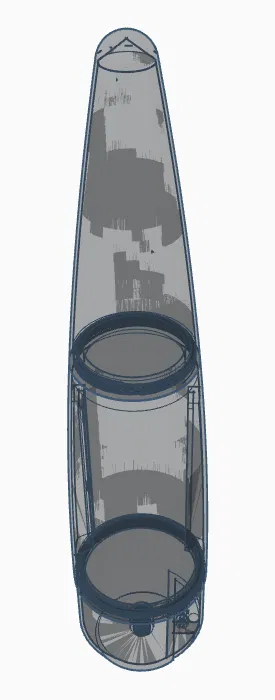

Ở tỷ lệ này, nó quá cao để in trên hầu hết các máy in, vì vậy tôi đã chia nó thành 3 phần có thể vặn vào nhau. Một phần là vai và hai phần còn lại là chóp mũi. Tôi cũng nhận thấy có đủ không gian bên trong để lắp khoang điện tử nên tôi đã thiết lập nó. Sled là một bộ phận trống để bạn có thể khoan lỗ cho dây rút hoặc bắt vít hoặc chỉnh sửa lại theo nhu cầu của bạn. Có đủ khoảng trống ở giữa cho pin 9v nếu bạn muốn.

Khoang trượt vào phần dưới của nón từ bên dưới, và khi vai được vặn vào, nó sẽ giữ chặt nó. Nếu bạn định sử dụng khoang, đừng dán vai vào. Tùy bạn có muốn dán phần chóp mũi trên vào phần dưới hay không. Nếu có, hãy bôi keo một cách tiết kiệm lên các ren ở phần trên, để khi bạn vặn vào, keo sẽ bị ép lên bên trong nón chứ không phải xuống bên ngoài.

Lỗ ren ở dưới cùng sẽ vừa với bu lông M8. Bạn có thể tạm thời sử dụng nó để thêm trọng lượng nếu muốn. Nếu sled đã ở vị trí, chỉ có 15mm bu lông là vừa.

Cài đặt In Tôi đã sử dụng đầu phun 0.4, chiều cao lớp 0.12 và độ dày tường là 0.36.

Không sử dụng giá đỡ cho hai bộ phận chóp mũi, chúng không cần thiết nhưng nếu có giá đỡ sẽ làm hỏng ren. Bạn có thể muốn sử dụng raft vì chúng dễ bị cong vênh lúc đầu. Vai thường không cần raft, nhưng nó sẽ cần giá đỡ xung quanh phần nhô ra cho giá đỡ dây dù.

Giá đỡ nên được chặn xung quanh các khu vực có ren ở dưới cùng và trên cùng của vai.
