Chóp mũi Der Big Red Max (Estes hoặc LOC 3")

Nếu bạn muốn thể hiện lòng biết ơn đối với mô hình này và khuyến khích tôi tạo thêm nhiều mô hình nữa, bạn có thể gửi một khoản tiền nhỏ cho tôi qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

Đây là chóp mũi (nosecone) dành cho tên lửa mô hình Estes Der Big Red Max (Estes #9721). https://estesrockets.com/product/009721-der-big-red-max/ Nó cũng có thể được sử dụng làm chóp mũi cho tên lửa Great Goblin.

Tôi chưa thử nghiệm in hoàn chỉnh cái này, đường kính vai (shoulder diameter) cho phiên bản Estes và các bộ phận giữ (sleds) có thể cần điều chỉnh. Xin hãy cho tôi biết nếu có vấn đề gì.

Bộ kit Der Big Red Max sử dụng ống thân có đường kính 3 inch (mã số 031799) dài 15.5 inch. Không phải lúc nào cũng dễ dàng kiếm được ống thân này, vì vậy tôi đã bao gồm một phiên bản phù hợp với ống LOC 3 inch dễ kiếm hơn. Có một sự khác biệt nhỏ về kích thước giữa hai loại.

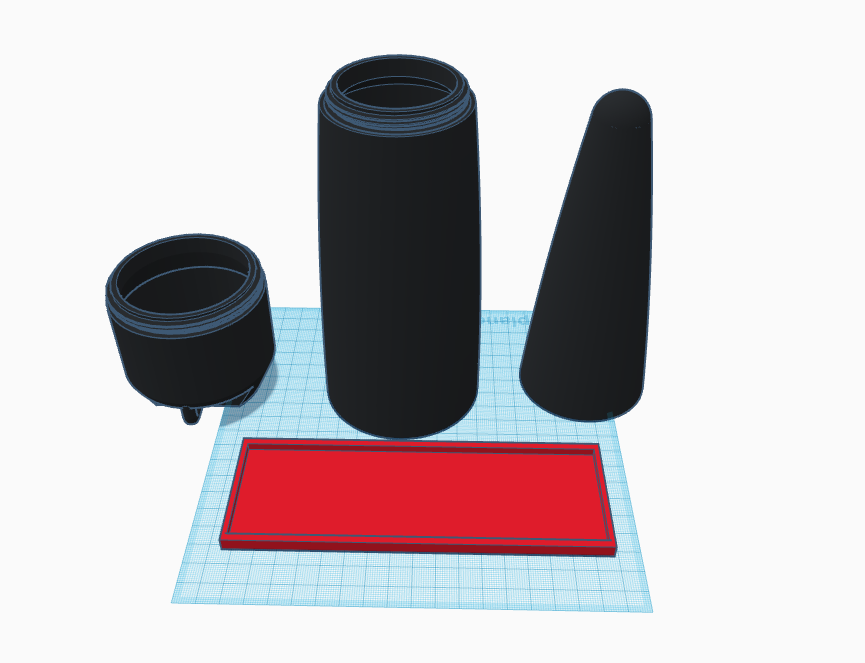

Ở tỷ lệ này, nó quá cao để in trên hầu hết các máy in, vì vậy tôi đã chia nó thành 3 phần có thể vặn vào nhau. Một phần là vai và hai phần còn lại là chóp mũi. Tôi cũng nhận thấy có đủ không gian bên trong để đặt khoang điện tử nên tôi đã thiết lập sẵn. Bộ phận giữ là một khối trống để bạn có thể khoan lỗ gắn dây rút (zip ties), gắn ốc vít hoặc sửa đổi theo nhu cầu của bạn. Có đủ khoảng trống ở giữa cho pin 9v nếu bạn muốn.

Khoang điện tử trượt vào phần dưới của chóp mũi từ phía dưới, và khi phần vai được vặn vào, nó sẽ giữ chặt khoang điện tử. Nếu bạn định sử dụng khoang điện tử, đừng dán phần vai vào. Bạn có thể quyết định dán phần chóp mũi phía trên vào phần dưới hay không. Nếu có, hãy bôi keo một cách tiết kiệm lên các ren ở phần trên, để khi vặn vào, keo sẽ bị đẩy lên mặt trong của chóp mũi thay vì chảy ra mặt ngoài.

Lỗ ren ở phía dưới có thể gắn vừa bu lông M8. Bạn có thể sử dụng nó để tạm thời thêm trọng lượng nếu muốn. Nếu bộ phận giữ ở vị trí, chỉ có 15mm của bu lông sẽ vừa bên trong.

Cài đặt In Tôi đã sử dụng vòi phun 0.4mm, chiều cao lớp là 0.12mm và độ dày tường là 0.36mm.

Không sử dụng vật liệu hỗ trợ (supports) cho hai phần chóp mũi, chúng không cần thiết nhưng nếu có vật liệu hỗ trợ thì sẽ làm hỏng các ren. Bạn có thể muốn sử dụng raft vì chúng dễ bị cong vênh sớm. Phần vai không cần raft, nhưng nó sẽ cần hỗ trợ xung quanh phần nhô ra cho bộ phận gắn dây dù (shock cord mount).

Nên chặn vật liệu hỗ trợ xung quanh các khu vực có ren ở phía dưới và phía trên của phần vai.
