Cánh tên lửa mô hình R2-D2 #1301 của Estes

Nếu bạn muốn bày tỏ lòng biết ơn đối với mô hình này và khuyến khích tôi tạo ra nhiều hơn, bạn có thể gửi một khoản tiền nhỏ cho tôi qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

Mô hình tên lửa R2-D2 #1301 của Estes là một mô hình tên lửa hay, nhưng nó có một vài điểm chưa hoàn hảo. Đầu tiên, nó hơi yếu, nâng cấp bộ phận giữ động cơ để sử dụng động cơ D 24mm là một ý hay. Thứ hai, các cánh gắn vào chân hơi quá mềm và RẤT dễ gãy. Gãy cánh khi hạ cánh là chuyện rất thường xảy ra, và việc kiếm cái thay thế thì khó. Thứ ba, nó gần như không ổn định, bạn có thể cải thiện bằng cách thêm trọng lượng vào đỉnh chóp, nhưng điều đó sẽ làm giảm độ cao bay.

Những chiếc cánh này hy vọng sẽ khắc phục hai vấn đề cuối cùng. Giờ đây, bạn có thể in 3D các cánh thay thế sẽ chắc chắn và bền hơn các cánh gốc.

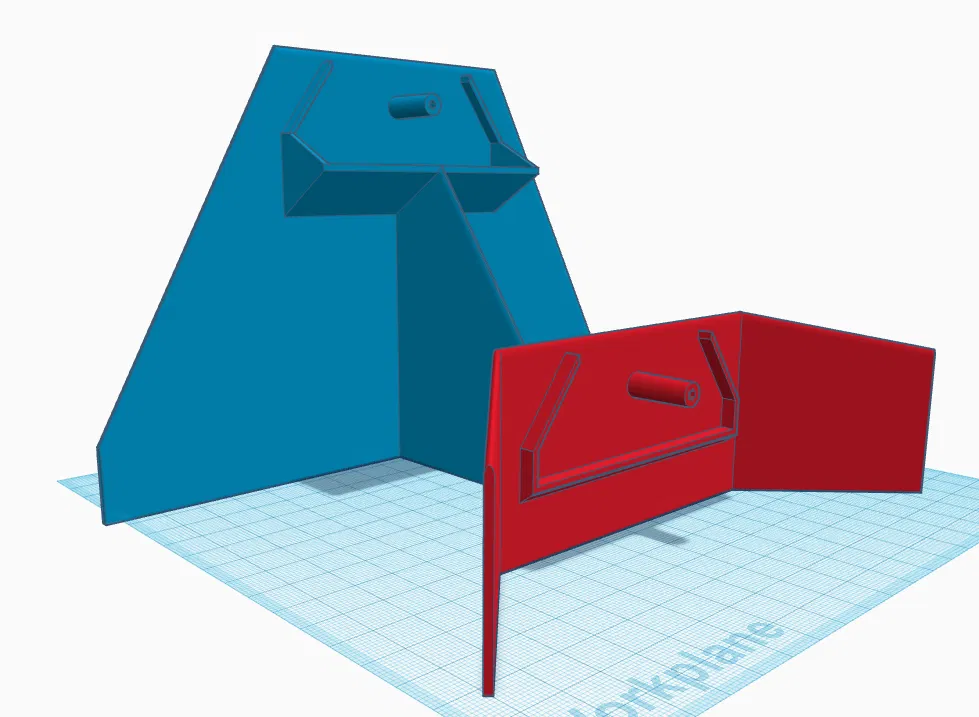

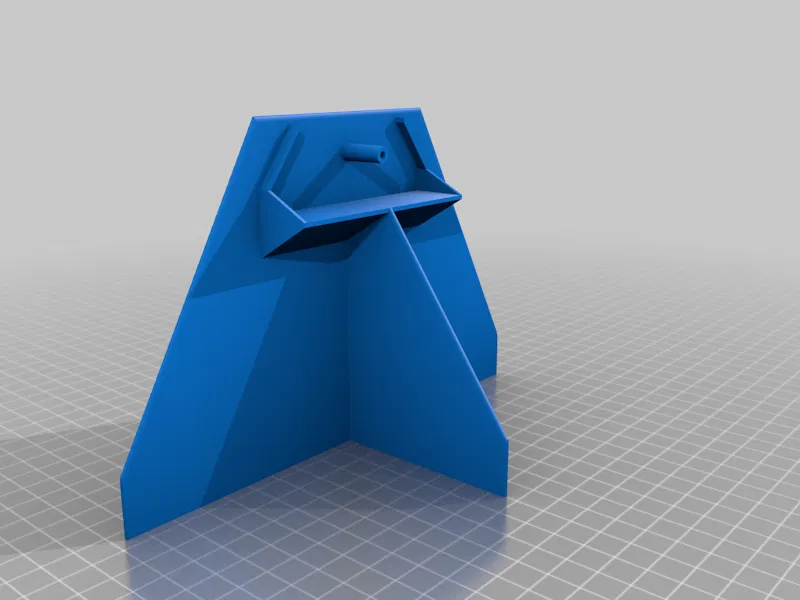

Tôi đã bao gồm 2 kiểu, một kiểu giống với thiết kế của cánh gốc, và một kiểu thay thế được cho là sẽ di chuyển CP ra phía sau nhiều hơn, giúp tăng độ ổn định.

Xin lưu ý rằng tôi chưa thử nghiệm bay cả hai loại này, và chúng có thêm một chút trọng lượng so với cánh gốc, vì vậy bạn sử dụng chúng với rủi ro của riêng mình. Hãy thử nghiệm trước để đảm bảo chuyến bay ổn định. Nếu có vấn đề gì với chúng, hãy cho tôi biết và tôi sẽ sửa đổi.

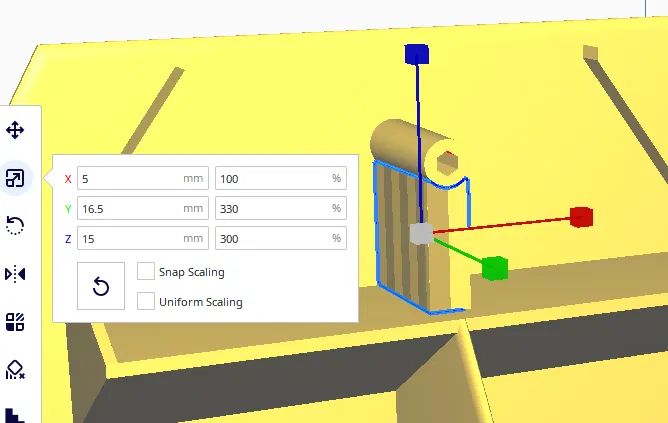

Khi in, tôi khuyên bạn nên đặt các cánh thẳng đứng để các lớp in vuông góc với hướng bay. Bạn sẽ cần giá đỡ cho phần chốt gắn vào chân, nhưng hãy chặn giá đỡ không hình thành bên trong lỗ cho ốc vít. Có lẽ tắt giá đỡ và thiết lập giá đỡ tùy chỉnh chỉ cho phần chốt như trong hình. Ốc vít từ các cánh gốc sẽ dùng tốt và tự ăn ren vào lỗ.

CẬP NHẬT

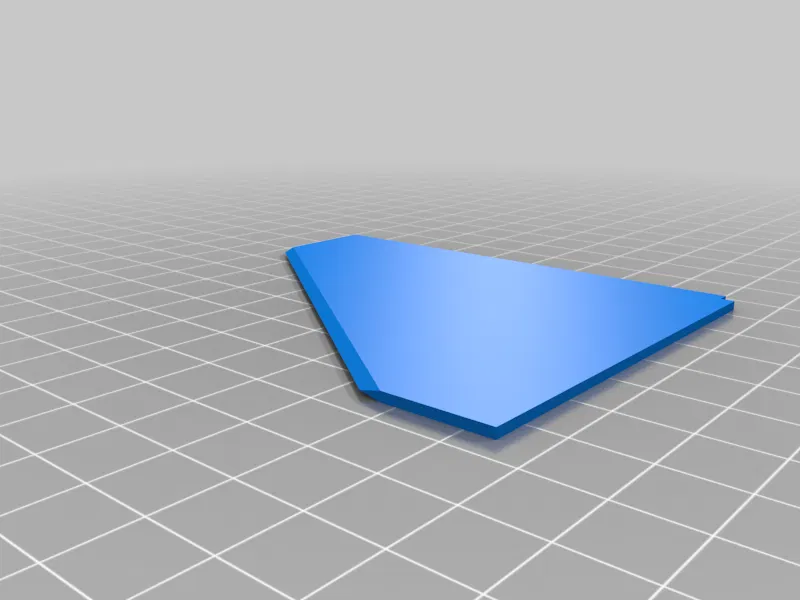

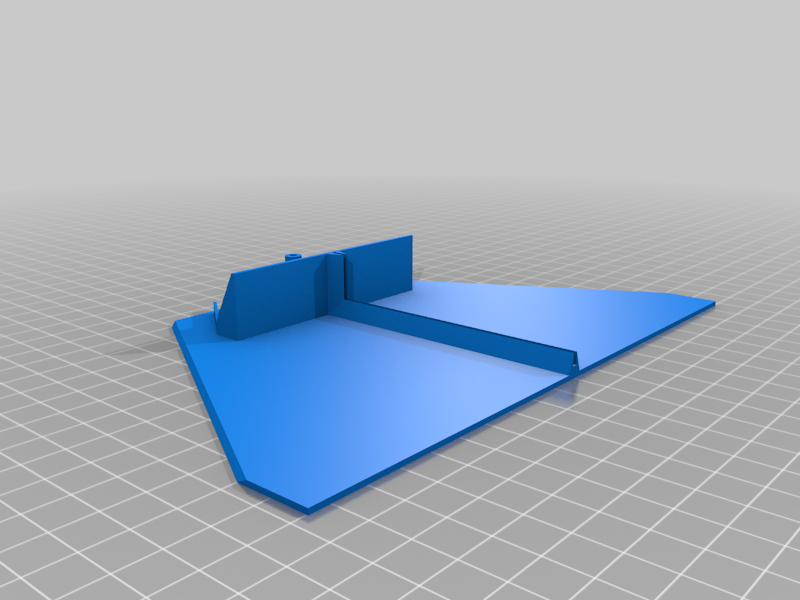

Sau khi thử nghiệm in thêm, tôi nhận thấy thiết kế thay thế in tốt hơn khi chia thành 2 phần. Nó sẽ sử dụng ít vật liệu hơn và tôi đã vát các cạnh dẫn. Tôi đã thêm các bộ phận đó vào đây.

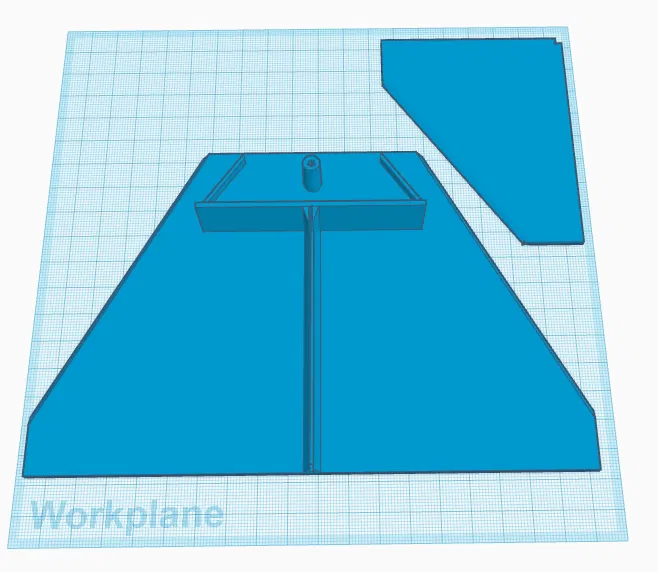

Khi in cánh 2 phần, tôi đặt chúng nằm phẳng mà không xoay như trong hình. Tôi đã sử dụng chiều cao lớp là 0,2 và không có giá đỡ. Tôi đặt slicer có 3 lớp đáy và 3 lớp trên cùng. Điều này tạo ra một lớp điền bên trong, giúp lớp trên cùng tốt hơn so với việc không có lớp điền. Tỷ lệ điền là 40%, dạng cubic. Tôi đặt hướng đường kẻ là [0,90] để mặt trên và mặt đáy có hướng in khớp với hướng luồng khí. Bản thân không bị cong vênh nên tôi không cần raft hay brim. Cánh bên sẽ dễ dàng khớp vào rãnh trên cánh chính để dán.
