Chóp mũi hình Ogive chung cho BT-80

Nếu bạn muốn thể hiện lòng biết ơn với mô hình này và khuyến khích tôi tạo thêm nhiều mô hình nữa, bạn có thể ủng hộ tôi một khoản nhỏ qua PayPal tại https://www.paypal.com/paypalme/Arogen67. Cảm ơn.

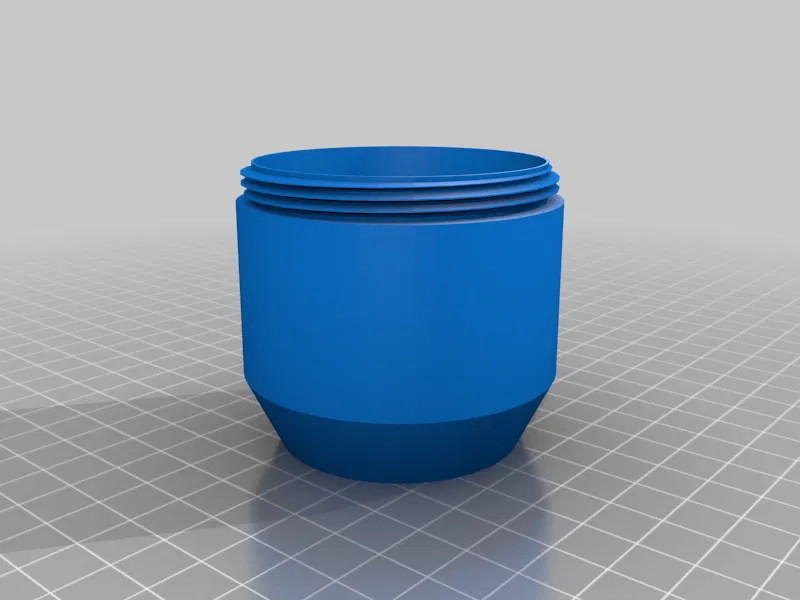

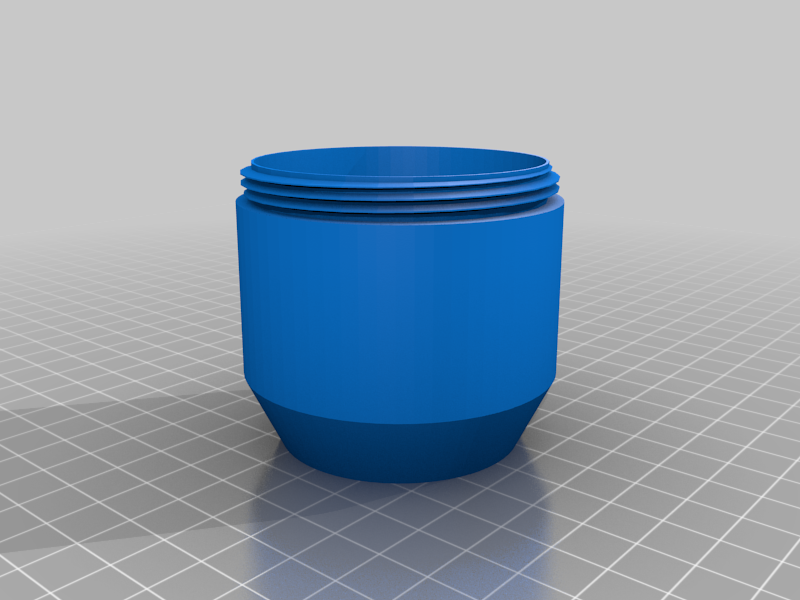

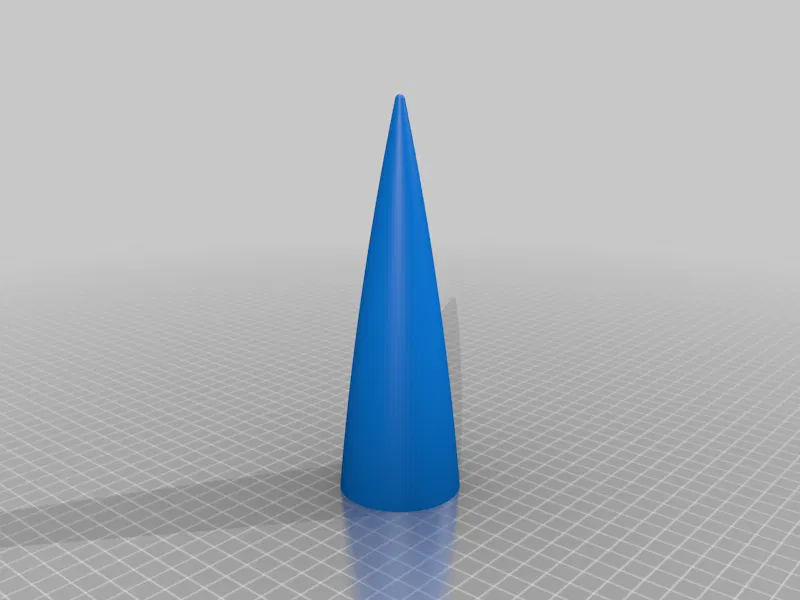

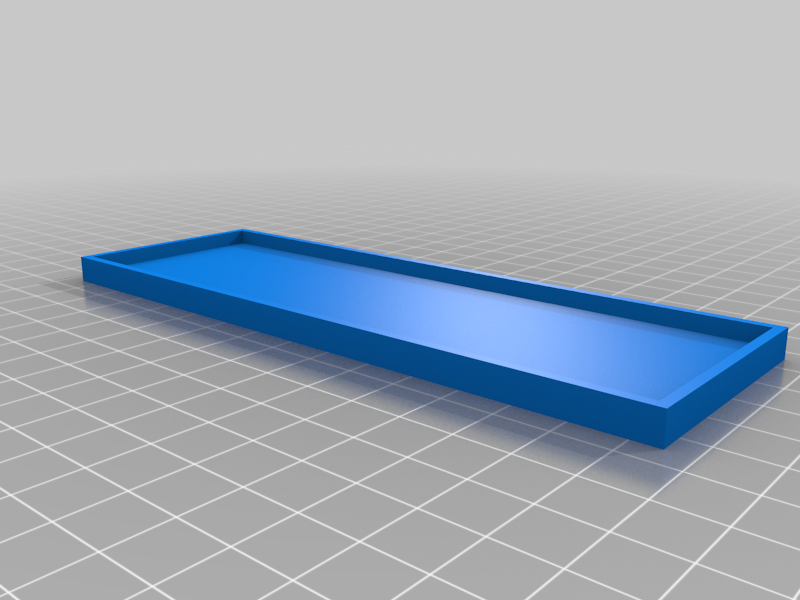

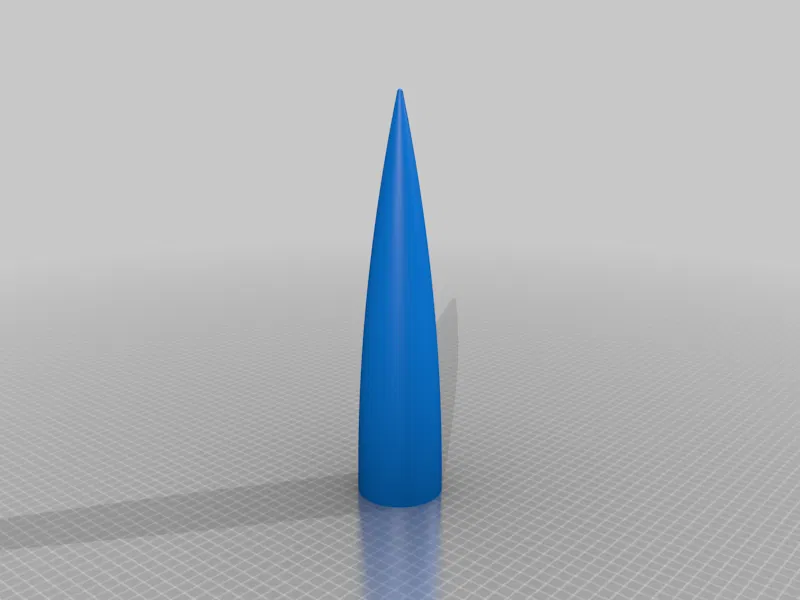

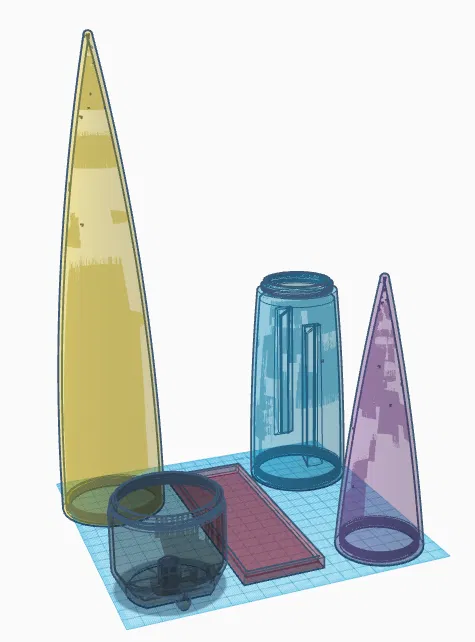

Đây là một chóp mũi hình Ogive chung cho ống tên lửa mô hình BT-80. Phần đỉnh được làm cùn bằng một bán cầu 4mm. Do chiều cao, nó quá cao để in nguyên khối trên hầu hết các máy in, vì vậy tôi đã chia nó thành 3 mảnh ghép lại với nhau bằng ren. Một mảnh là vai (shoulder) và hai mảnh còn lại là chóp mũi. Tôi cũng nhận thấy có đủ không gian bên trong để đặt khoang điện tử nên tôi đã thiết lập sẵn. Tấm trượt (sled) là một khối trống để bạn có thể khoan lỗ cho dây rút (zip ties), đặt ốc vít hoặc chỉnh sửa lại cho phù hợp với nhu cầu của mình. Có đủ khoảng trống ở giữa để vừa pin 9V nếu bạn muốn.

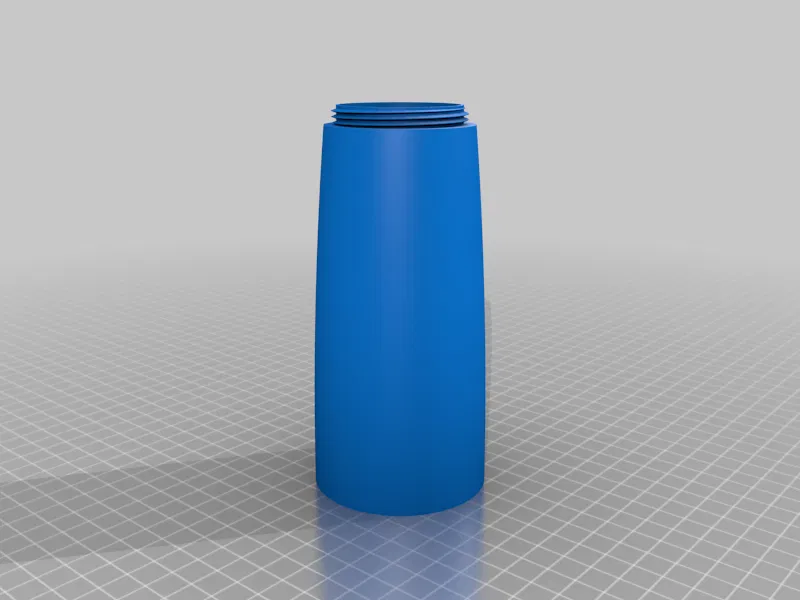

Khoang chứa trượt vào phần dưới của chóp mũi từ dưới lên, và khi vai được vặn vào, nó sẽ giữ chặt khoang điện tử. Nếu bạn định sử dụng khoang chứa, đừng dán vai vào. Tùy bạn có muốn dán phần chóp mũi trên vào phần dưới hay không. Nếu có, hãy thoa keo một cách tiết kiệm lên ren ở phần trên, để khi vặn vào, keo sẽ bị ép lên mặt trong của chóp mũi thay vì chảy ra ngoài.

Nếu cảm thấy vặn vai hơi chặt, hãy vặn ra vào vài lần và nó sẽ dễ dàng hơn.

Lỗ ren ở dưới cùng có thể lắp vừa bu lông M8. Bạn có thể sử dụng nó để tạm thời thêm trọng lượng nếu muốn. Nếu tấm trượt đã ở vị trí, chỉ có 15mm của bu lông có thể vừa vào bên trong.

Cài đặt in

Tôi đã sử dụng đầu phun 0.4, chiều cao lớp là 0.12 và độ dày tường là 0.36.

Không sử dụng vật liệu hỗ trợ (supports) cho hai bộ phận chóp mũi, chúng không cần thiết nhưng nếu có vật liệu hỗ trợ, nó sẽ làm hỏng ren. Bạn có thể muốn sử dụng đế chống cong vênh (raft) vì chúng dễ bị cong vênh sớm. Phần vai không cần đế chống cong vênh, nhưng cần vật liệu hỗ trợ xung quanh phần nhô ra cho giá đỡ dây dù (shock cord mount).

Vật liệu hỗ trợ nên được chặn xung quanh các khu vực có ren ở dưới cùng và trên cùng của vai.
