Bộ dẫn dây sợi có cảm biến báo hết dây cho Ender 3

Đây là bộ dẫn dây sợi in có hai con lăn, kèm theo cảm biến báo hết dây in tùy chọn, sử dụng công tắc giới hạn hành trình tiêu chuẩn của Creality (ender).

Bộ dẫn dây có thể gắn vào thanh ray trục X mà không cần bất kỳ con ốc nào. Cảm biến báo hết dây được định vị để thẳng hàng với cánh tay đùn sợi tiêu chuẩn cũng như cánh tay đùn sợi kim loại, theo cách mà nó tránh chạm vào thanh trục Z.

Bộ dẫn dây có thể xử lý cả các dây sợi chạy từ trên xuống (Ender 3 tiêu chuẩn) hoặc từ bên cạnh, cung cấp chuyển động dây sợi mượt mà, giảm ma sát và tăng hiệu quả cũng như độ ổn định của quá trình đùn.

Tôi đã đính kèm các tệp Fusion 360 Archives.

Cập nhật - ngày 19 tháng 10 năm 2023

Đã cập nhật vỏ cảm biến vì sau một thời gian sử dụng, tôi nhận thấy do hiệu ứng “chà nhám” của dây sợi lên đai ốc hình vòm, tôi gặp phải các tín hiệu sai (vì có quá nhiều khoảng hở giữa cánh tay của công tắc và đáy đai ốc). Tôi đã di chuyển công tắc vào gần lỗ hơn 0,2mm để có áp lực lớn hơn, tránh được các tín hiệu sai này.

Cập nhật - ngày 2 tháng 11 năm 2023

Đã cập nhật vị trí con lăn dẫn dây sợi phía dưới để nhắm vào lỗ cảm biến tốt hơn, đồng thời tinh chỉnh cảm biến để tránh tín hiệu sai (chủ yếu bằng cách giảm dung sai trên lỗ dẫn hướng)

In ấn

Mô hình được tối ưu hóa (thiết kế và chia thành các bộ phận) để không cần bất kỳ bộ phận hỗ trợ nào. Tuy nhiên, một số bộ phận cần xoay hướng trước khi in để ở hướng in tối ưu của chúng.

Có thể in bằng bất kỳ vật liệu nào, tôi đã sử dụng Esun cold white PLA trên hình ảnh.

In hai bộ phận Roller và bốn bộ phận RollerInsert. Các bộ phận còn lại in một.

Tôi đã in mọi thứ với lớp dày 0,2mm bằng đầu phun 0,4mm. Dung sai trên rãnh đuôi én là 0,2mm.

Lắp ráp và Danh sách vật tư (BoM)

Bộ dẫn dây sợi (giả sử có cả bộ dẫn dây phía trên và phía dưới):

• 2x đai ốc M3 và bu lông 20mm
• 2x vòng bi 608zz (có thể chỉ cần một cái nếu chỉ cấp dây sợi từ trên xuống)

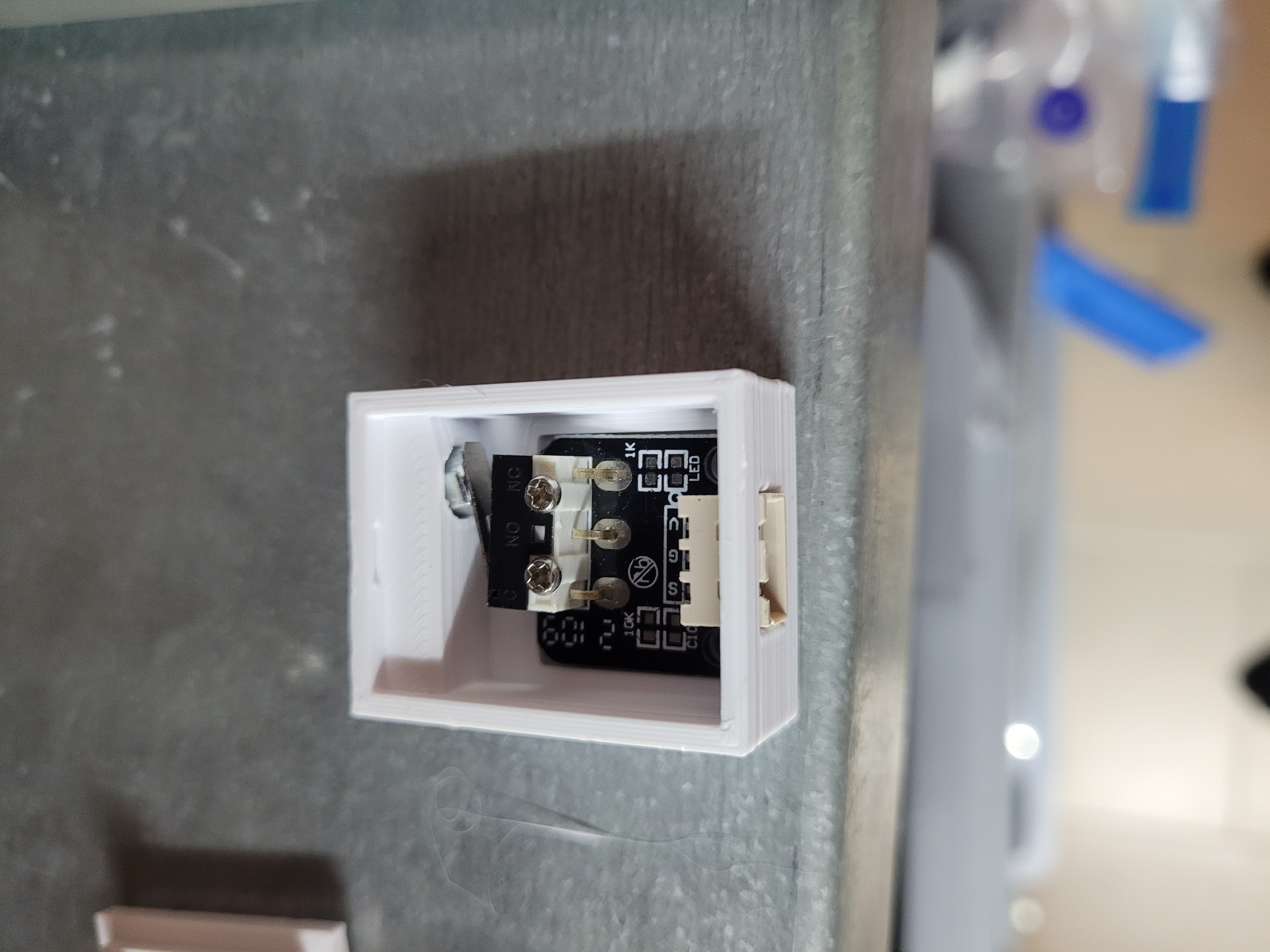

Cảm biến báo hết dây sợi

• 2x đai ốc M3 và vít 16mm
• Công tắc giới hạn hành trình Creality
• Đai ốc vòm lục giác M3
• hai miếng ống PTFE nhỏ (một miếng tối thiểu 2mm và một miếng tối thiểu 10mm)

Các lỗ vít cho cảm biến báo hết dây sợi được che bằng một cầu nối hy sinh cao 0,2mm (để tránh bộ phận hỗ trợ). Các lỗ này có thể cần được đục lỗ trước khi lắp vít.

Việc lắp ráp rất đơn giản, đặt vòng bi vào Roller, sau đó hai bộ phận RollerInserts sẽ vào lỗ giữa của vòng bi để điều chỉnh lỗ cho vừa với bu lông M3. Sau đó, vặn nó vào Mount cùng với RollerLock.

Cảm biến báo hết dây sợi và bộ dẫn dây có thể được kết nối bằng cách gắn bộ dẫn dây qua rãnh đuôi én, phần còn lại sẽ tự giải thích dựa trên hình ảnh.

Sau khi hoàn tất, bộ dẫn dây sợi có thể được lắp vào thanh ray trục X.

Không áp dụng trong trường hợp sử dụng với một con lăn:

Hoàn toàn có thể sử dụng bộ này với một vòng bi. Nhưng ngay cả trong trường hợp này, tôi khuyên bạn nên in 4 bộ phận RollerInsert và sử dụng giá đỡ ở bên cạnh để hạn chế dây sợi và ngăn nó có thể trượt ra khỏi con lăn khi thu dây nhanh.
