Nâng cấp trục Y Prusa MK4 với ốc đút ren Ruthex
Chán cảnh ốc vuông hay rớt lúc bảo trì, tui đã chỉnh sửa parts gốc cho xài ốc đút ren Ruthex cho trục Y của Prusa MK4. Lắp ráp dễ dàng, xài lại ốc zin. Có các tùy chọn ốc Ruthex khác nhau cho từng bộ phận. Nhớ chú ý chiều khi ép ốc vào chỗ giữ trục Y nha!
Mô tả
Tại vì mấy cái đai ốc vuông hay bị rớt ra lúc mình bảo trì mấy cái ổ đỡ ở chỗ giữ thanh trượt (rod holder). Nên tui đã chỉnh sửa lại mấy cái parts gốc để xài ốc đút ren Ruthex.
Lắp ráp vô tư, không có vấn đề gì hết nha.
Cái chỗ giữ motor với chỗ căng dây curoa (Motor Holder và Belt Idler) chỉ xài được với loại Ruthex RX_M3Sx4.0 thôi.
Chỗ giữ thanh trượt (Rod Holder) thì xài được với loại RX_M3x5.7 và RX_M3Sx4.0 luôn.
Ốc zin vẫn xài lại được nha.
Cần mua:
16 con Ruthex RX_M3Sx4.0
Hoặc:
12 con Ruthex RX_M3x5.7 (cho chỗ giữ thanh trượt trục Y) 4 con Ruthex RX_M3Sx4.0 (cho chỗ giữ motor trục Y, chỗ căng dây curoa trục Y)
!!!!Chú ý!!!!

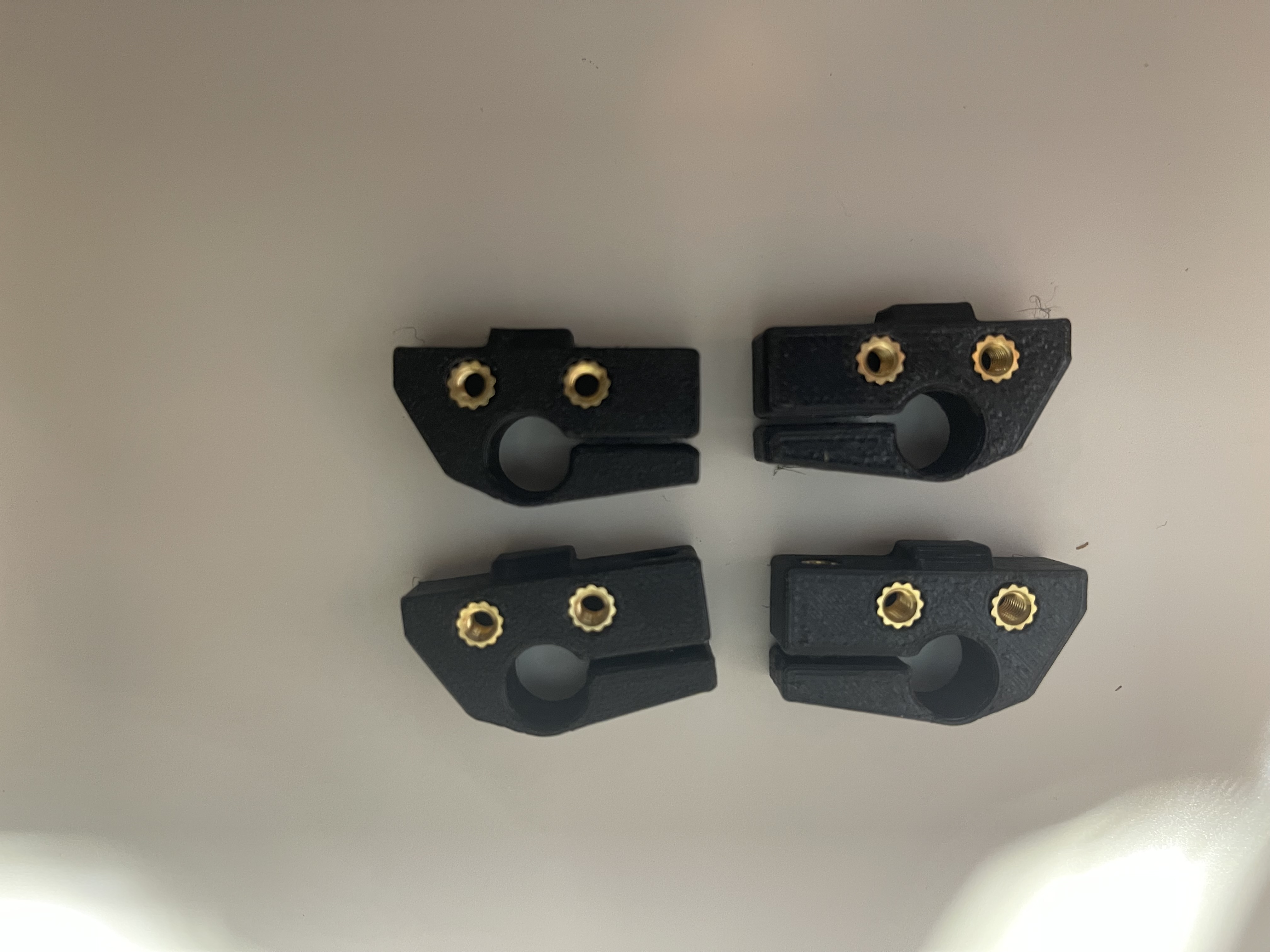

Mấy cái chỗ giữ trục Y á, lúc mà ép ốc vô thì phải để ý chiều cho đúng nha. (Xem hình)

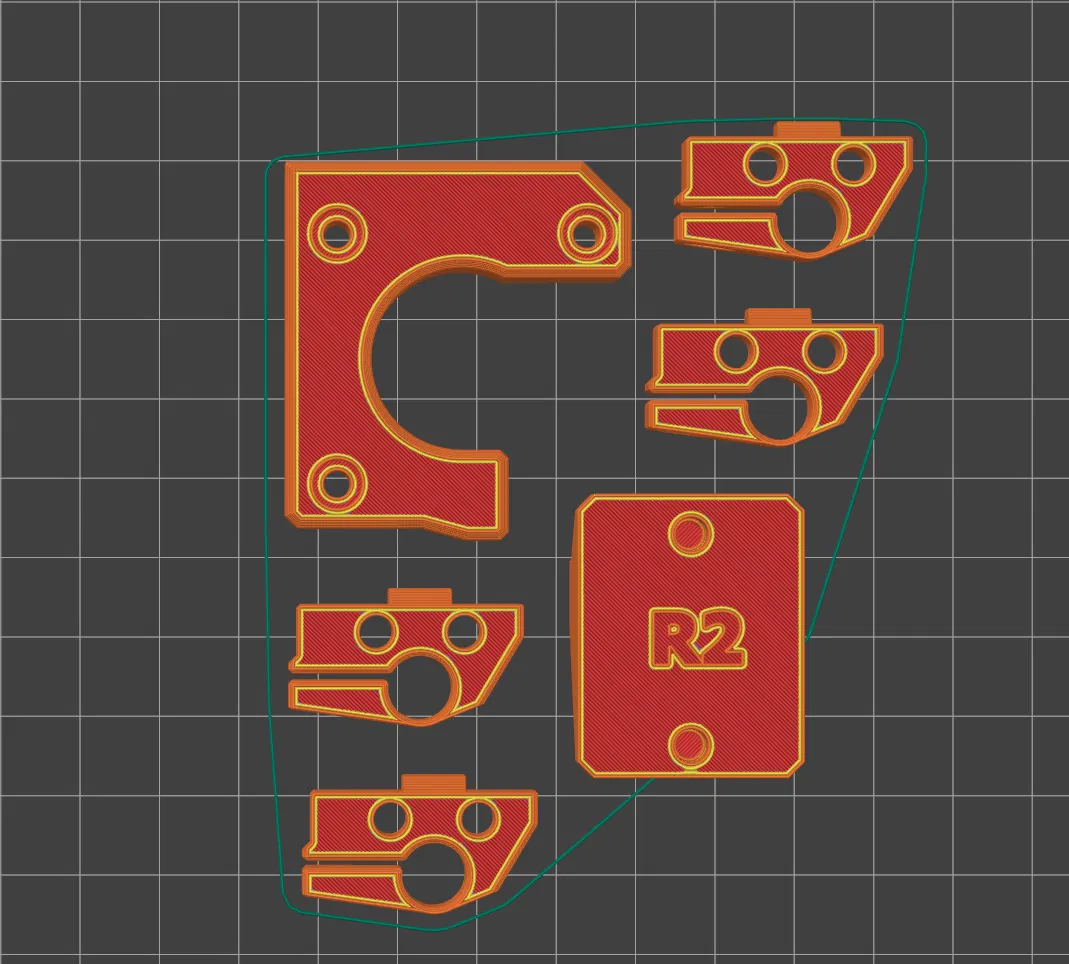

Căn chỉnh trên bàn in y chang mấy file gốc vậy đó.
Cài đặt in: Chất lượng 0.2 Ruột: 15% Grid Nhựa in: PETG
