Tay cầm tùy chọn cho cánh Duotone Unit (cố định hoặc biến đổi)
Tay cầm tùy chọn này, được chế tạo từ các bộ phận in 3D và ống sợi thủy tinh, giúp kết nối tay cầm trước và sau cho cánh Duotone Unit. Có phiên bản cố định và biến đổi, cho phép tùy chỉnh kích thước boom phù hợp với nhiều loại cánh khác nhau. Tệp STL và FreeCAD đều có sẵn.
Mô tả

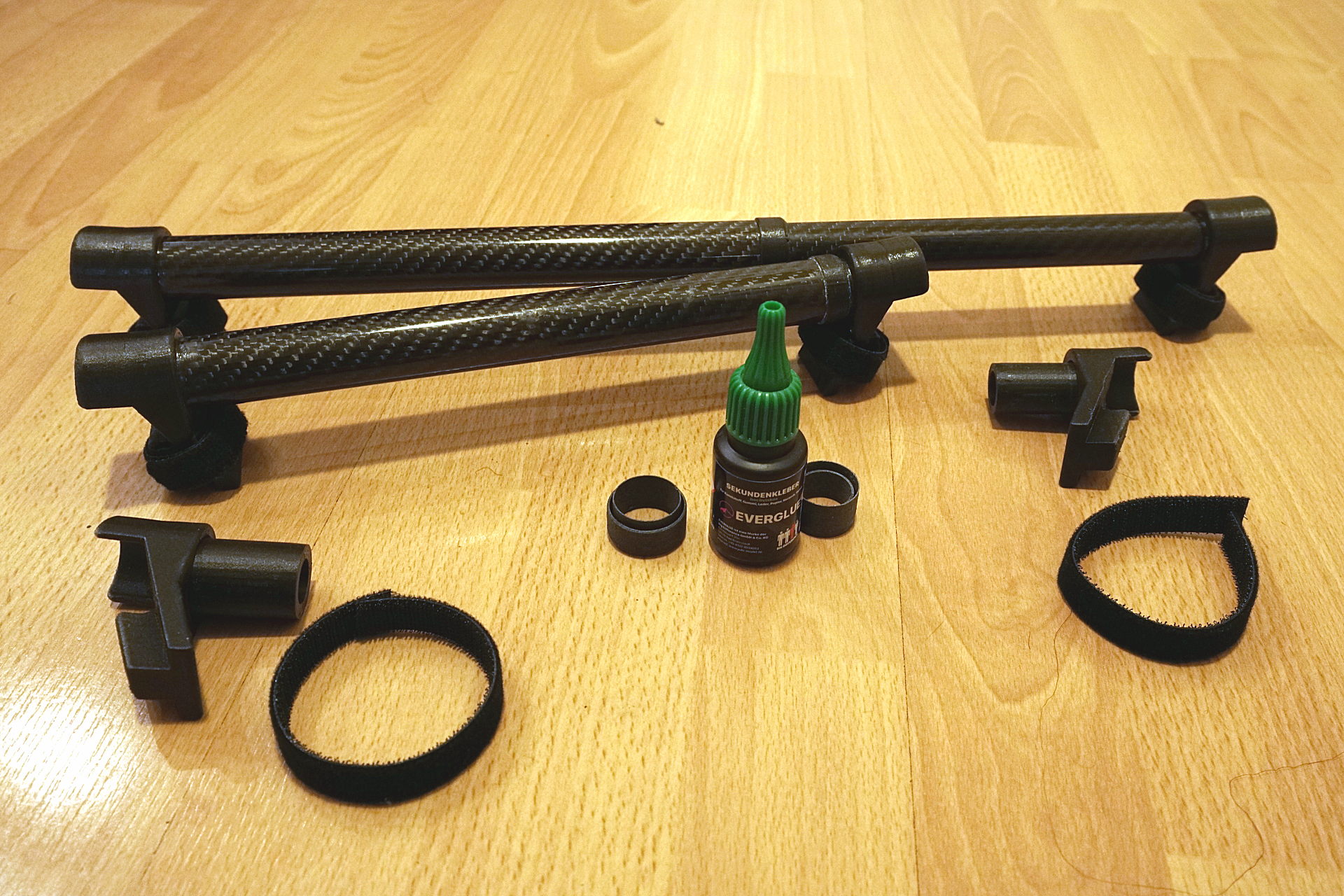

Bạn có thể chế tạo tay cầm này với hai bộ phận in 3D. Ngoài ra, bạn cần một ống sợi thủy tinh 25mm hoặc 22mm có độ dày thành 1mm.
Với các dải "vetro", bạn gắn tay cầm tùy chọn vào giữa tay cầm trước và sau. Keo siêu dính được dùng để kết nối các bộ phận lại với nhau. Có các tệp STL cho ống 22mm và 25mm. Bạn phải điều chỉnh độ dài của ống cho kích thước cánh của mình.
Nếu bạn có nhiều hơn một chiếc Unit, bạn có thể tạo ra một boom biến đổi. Lấy một ống 22mm và một ống 25mm cùng nhau, bạn có thể tạo ra một boom cho cánh 6,5 đến 4,5m² hoặc 6,0 đến 4,0m². Có các tệp STL cho các đầu ống lồng cho 25mm và 22mm với dung sai 0,1 và 0,2mm. Các tệp FreeCAD cũng được cung cấp. Trong bảng tính của tệp unit_v2, bạn có thể tính toán độ dài của ống cho cánh mà tôi đã đo. Đừng ngần ngại gửi tin nhắn cho tôi nếu bạn có câu hỏi.
Boom cố định phải được lắp đặt trước và boom biến đổi sau khi cánh được bơm đầy không khí.
Tôi đã sử dụng Prusament PETG Carbon Fiber Black cho bộ phận này.
Tay cầm này hoạt động rất tốt với tôi, đặc biệt là trong các thao tác.
