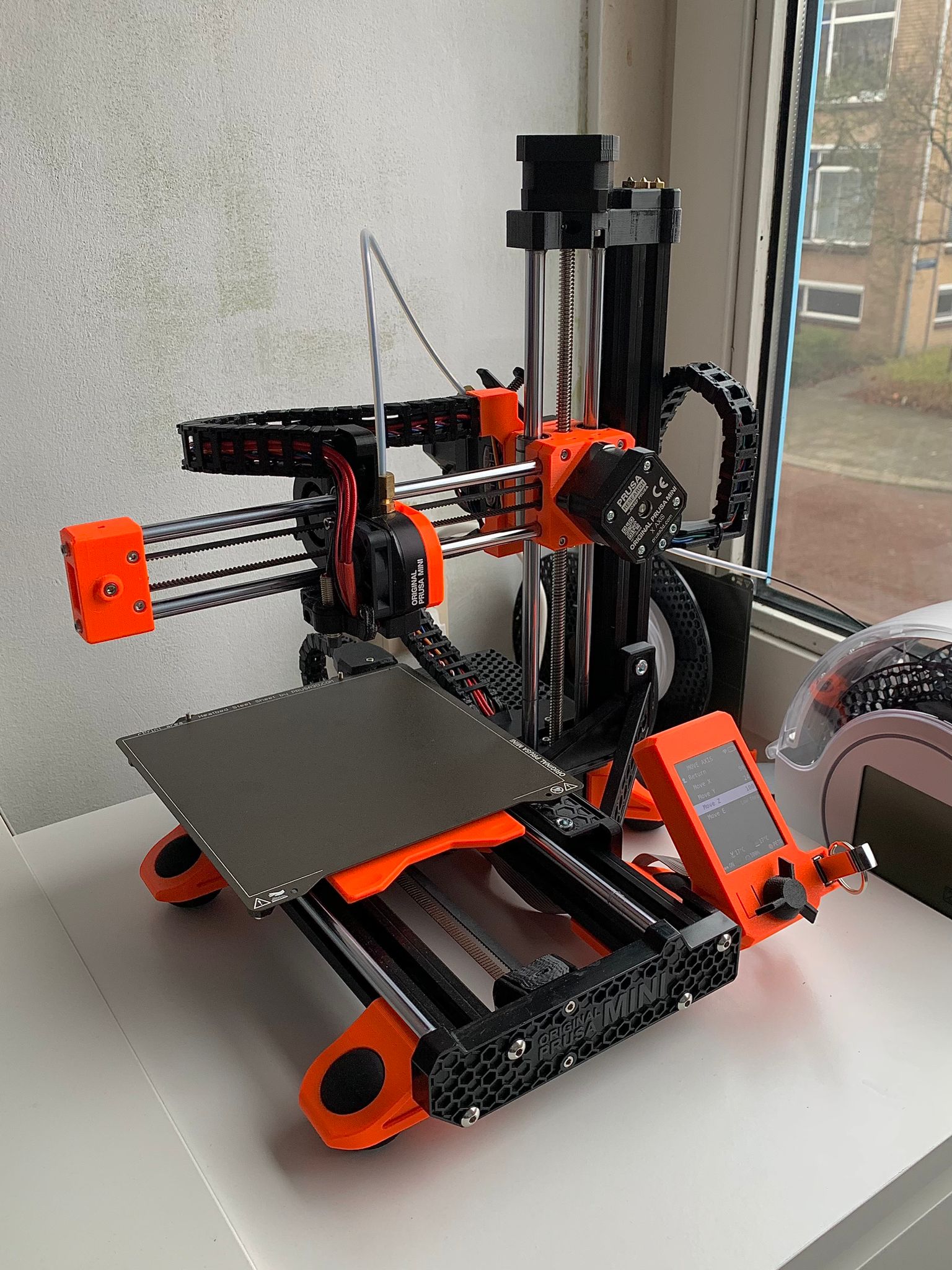

Dây xích cáp và Giá đỡ cho tất cả Trục Prusa MINI/MINI+

Nguyên bộ sưu tập/mô hình Dây xích cáp và Giá đỡ cho tất cả các Trục của Prusa MINI/MINI+. Mình thấy hơi khó kiếm và lắp Dây xích cáp cho tất cả các Trục của Prusa MINI/MINI+, nên đây là bộ sưu tập/mô hình giá đỡ và dây xích cáp của mình, bao gồm cả các bản chỉnh sửa và bộ phận gốc để lắp dây xích cáp cho tất cả các trục.

Tất cả các tệp .STL đều có trong danh sách tệp, cũng như một số tệp .SLDPRT (SolidWorks Part). Lưu ý: Một số tệp .SLDPRT có thể không được đẹp lắm vì SolidWorks không thực sự hỗ trợ mesh...

Nếu bạn thấy hướng dẫn/mô hình/bản chỉnh sửa/bộ sưu tập của mình hữu ích, vui lòng để lại một lượt thích và thực hiện/đánh giá nhé :)

Danh sách vật liệu:

• In tất cả các bộ phận trong danh sách tệp (Số lượng đúng được đề cập trong tiêu đề).
• 2x đai ốc M3
• 3x bu lông M3x10

(Trong trường hợp bạn muốn lắp dây xích cáp với Bộ đùn Bondtech:)

• 1x Bu lông M3x45mm
• 1x Bu lông M3x25mm (có thể lấy từ Bộ đùn Prusa MINI/MINI+ gốc).

CẬP NHẬT (19/12/2023): Mình nhận thấy bộ phận Z-carriage của MINI+ bị cong vênh một chút do siết quá chặt bu lông M3x25mm. Hãy cẩn thận khi lắp :). Mình hiện đang thử nghiệm kích thước bu lông thay thế cho bu lông M3x25mm.

(Trong trường hợp bạn đã lắp mod quả bóng nén, không cần thêm vật liệu và bạn có thể tải xuống bộ phận chân bóng nén đã chỉnh sửa trong danh sách tệp hoặc tại đây. Nếu bạn chưa lắp mod quả bóng nén, các bộ phận sau là cần thiết:)

• 6x Quả bóng nén (hai dấu chấm vàng)
• 5x Bu lông M6 x 12mm
• 5x Đai ốc T M6

Các tệp cần thiết để lắp tất cả Chân bóng nén do @erickson85 thiết kế có thể tìm thấy tại đây. Lưu ý: không cần thiết phải tải xuống và in bộ phận “Foot-eBox.stl” vì bộ phận này sẽ được thay thế bằng bộ phận đã chỉnh sửa “Prusa MINI/MINI+ Squash Ball Foot with Cable Chain Connector for Y-Axis”.

Hướng dẫn in:

Mình khuyên bạn nên in tất cả các bộ phận bằng PETG, điền lưới 20% (giống như các bộ phận gốc của Prusa). Mình nghĩ cũng có thể in mod này bằng PLA, nhưng một số bộ phận như “1x X-Axis Heatbreak Mount” có thể bị biến dạng do nhiệt độ cao và cuối cùng cần phải thay thế.

Đây là cài đặt in của mình để lắp các Dây xích cáp này:

• Cài đặt in Chất lượng PETG 0.2mm tiêu chuẩn của Prusaslicer, điền 20% (Lưới), không cần hỗ trợ, 3 lớp vỏ và in bằng Prusament PETG. (Đầu phun 0.4 tiêu chuẩn).

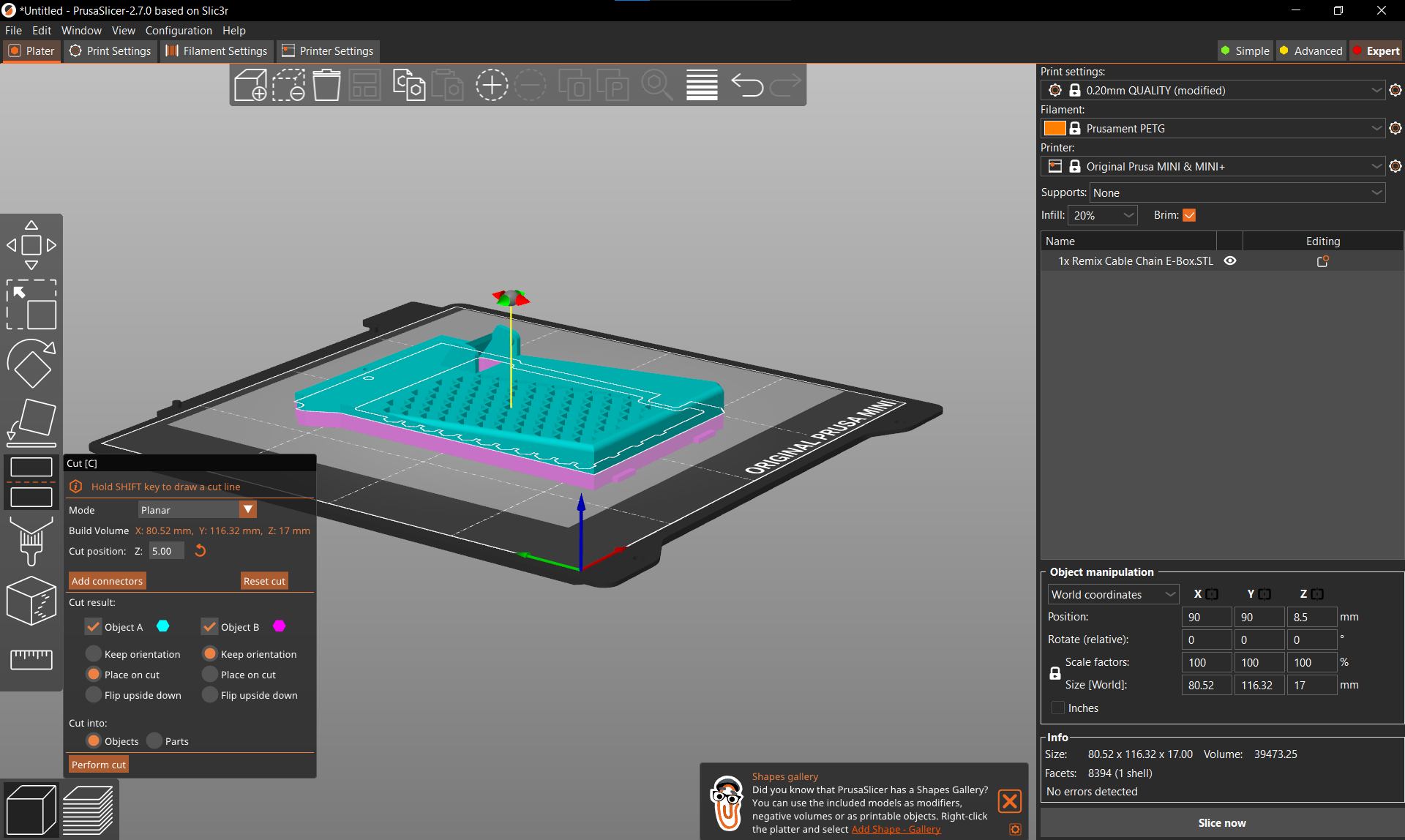

Một số bộ phận cần hỗ trợ, trong trường hợp này mình đã sử dụng hỗ trợ cây hữu cơ. Một số hướng dẫn in bổ sung cho “1x Remix Cable Chain E-Box”: Mình đã cắt lát mô hình này trong PrusaSlicer, vị trí cắt: 5mm nên mình chỉ cần hỗ trợ cho phần nhô ra nhỏ (Xem ảnh cuối). Mình đã dán các bộ phận lại với nhau, nhưng cũng có thể in bộ phận này làm một khối với hỗ trợ.

Cài đặt:

CẬP NHẬT (21/12/2023): Quên không đề cập rằng các nắp liên kết của trục X và trục Z hơi quá khổ. Bạn có thể uốn cong chúng một chút (ảnh 10) để vừa khít hơn (hãy cẩn thận khi làm điều này để không uốn cong chúng quá mức).

1. Tháo cuộn dây tóc bạn đã nạp (giúp việc lắp đặt dễ dàng hơn)
2. Chờ cho đầu in nguội đi, đồng thời di chuyển đến Chiều cao Z tối đa và ở cuối Trục X (giúp việc lắp đặt dễ dàng hơn).
3. Tùy chọn, nhưng nên rút phích cắm MINI/MINI+ của bạn khỏi nguồn điện.
4. Tháo tất cả các ống bọc cáp và dây rút khỏi máy in và tháo nắp trên của Hộp điện tử.
5. (Tùy chọn) Tháo ống PTFE đầu in để dễ dàng tiếp cận bộ đùn.
6. Cẩn thận rút tất cả các dây cáp kết nối với Bảng mạch phụ.

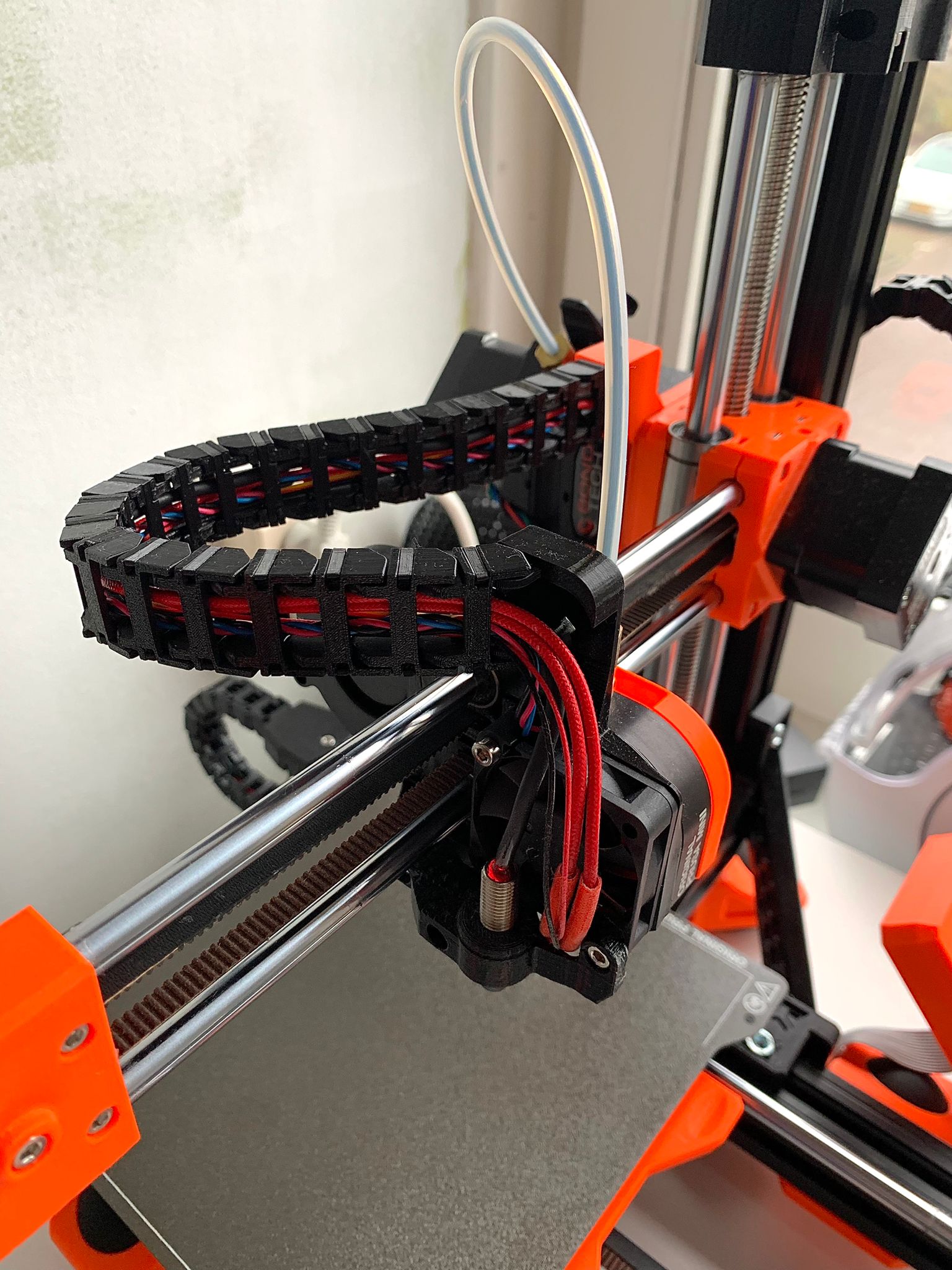

X-Axis:

1. Cẩn thận tháo vít đầu dò Super Minda, Quạt Heatbreak và Hướng dẫn cáp.
2. Lắp bộ phận “1x X-Axis Heatbreak Mount” bằng các vít bạn vừa tháo.
3. Luồn cáp qua Khung giữ Heatbreak.
4. Gắn các Dây xích cáp đã in và căn chỉnh, luồn cáp qua Dây xích cáp. Lưu ý: hãy dành thời gian căn chỉnh cáp và để một chút độ chùng trong cáp (Nếu không, việc đóng Dây xích cáp có thể không hoạt động).
5. Sử dụng các bộ phận “21x X-Axis Linkage Cover” để đóng Dây xích cáp.

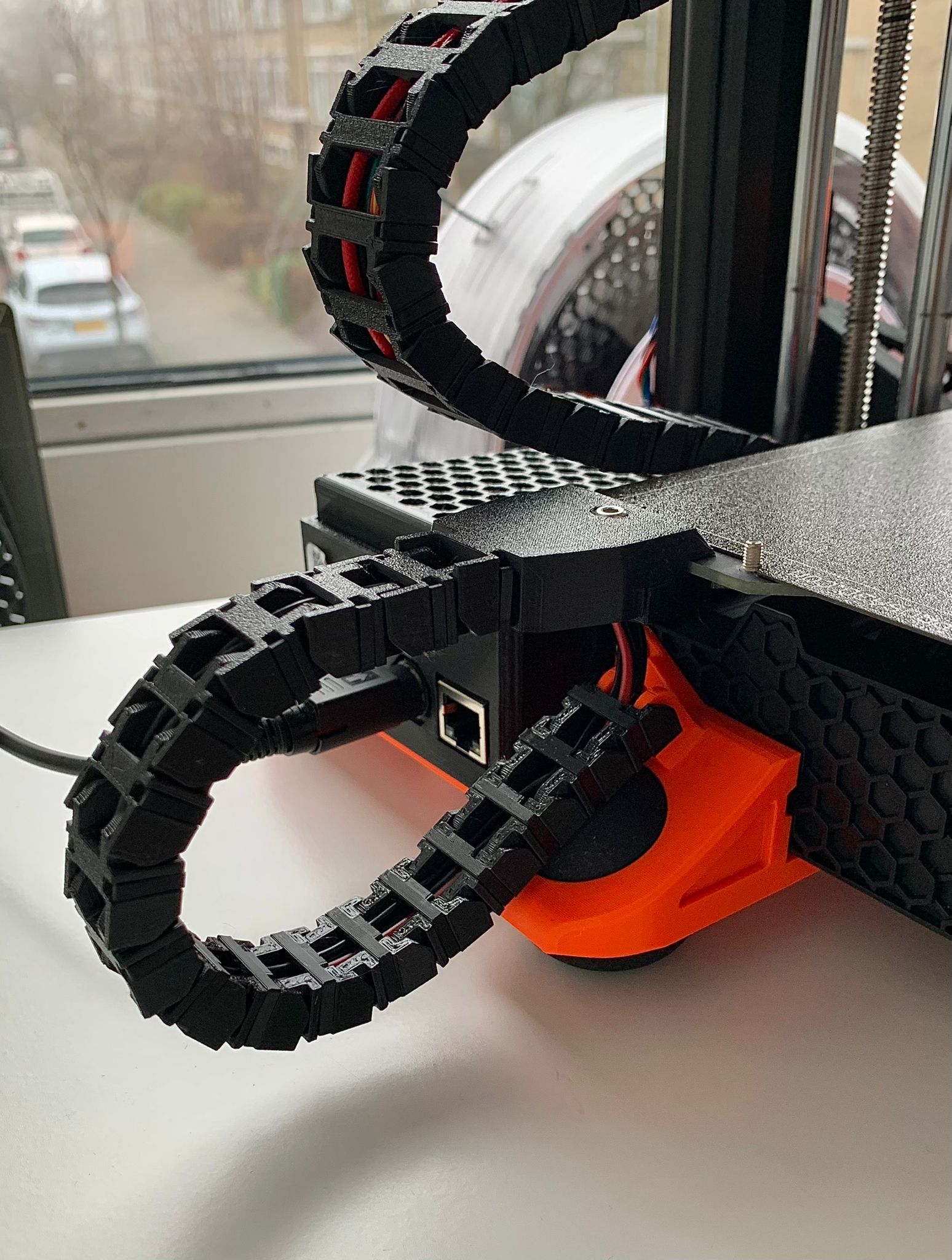

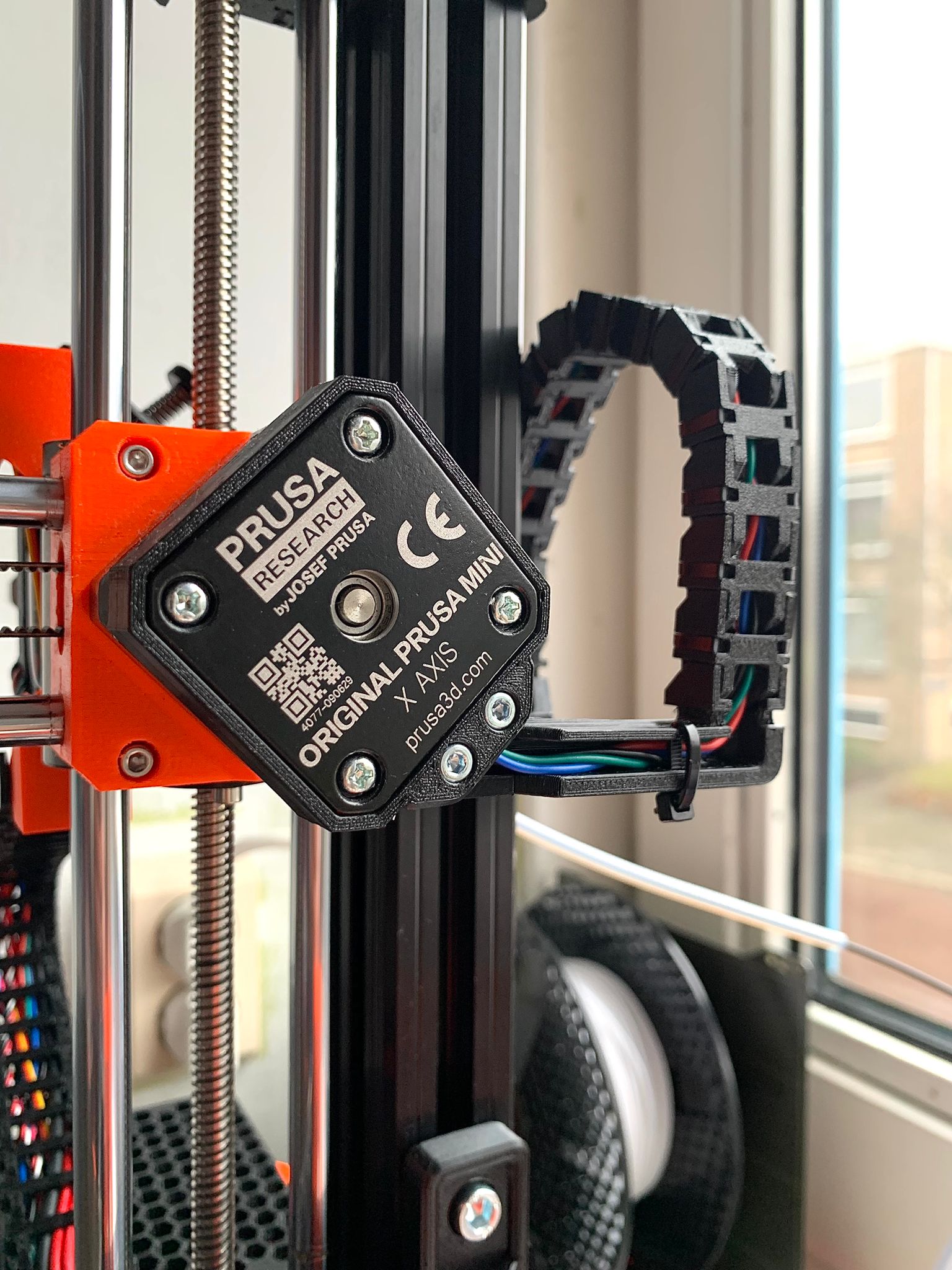

XZ-Axis (Với XZ-Axis, mình muốn nói đến cáp đi từ Trục X, ảnh 4):

1. Đặt 2 đai ốc M3 vào bộ phận “1x XZ-Axis Motor Mount Side P1” và 1 đai ốc M3 vào bộ phận “1x T-nut”.
2. Sử dụng 2 bu lông M3x10 để bắt bộ phận “1x XZ-Axis Cable Mount Cover” vào bộ phận “1x XZ-Axis Motor Mount Side P1”.
3. Bắt bộ phận “1x XZ-Axis Motor Mount Side P2” vào bộ phận “1x XZ-Axis Cable Mount Cover” và trượt Nắp che bộ phận giữ cáp qua Động cơ Trục X (Trong trường hợp của mình, bộ phận này hơi chặt, có lẽ nên tăng kích thước lên 101% để giải quyết vấn đề này? Lợi ích của việc lắp chặt này là không cần dây rút).
4. Chèn 1 đai ốc M3 vào bộ phận “1x XZ-Axis T-Nut” và bắt bộ phận “1x XZ-Axis Z-mount” vào đai ốc T.
5. Gắn các Dây xích cáp đã in và căn chỉnh, luồn cáp qua Dây xích cáp. Lưu ý: hãy dành thời gian căn chỉnh cáp và để một chút độ chùng trong cáp (Nếu không, việc đóng Dây xích cáp có thể không hoạt động).
6. Sử dụng các bộ phận “15x XZ-Axis Linkage Cover” để đóng dây xích cáp. Lưu ý: các nắp liên kết cáp có vẻ hơi quá khổ và việc uốn cong một chút các liên kết có thể giúp ích cho việc lắp đặt (Xem hình 10).

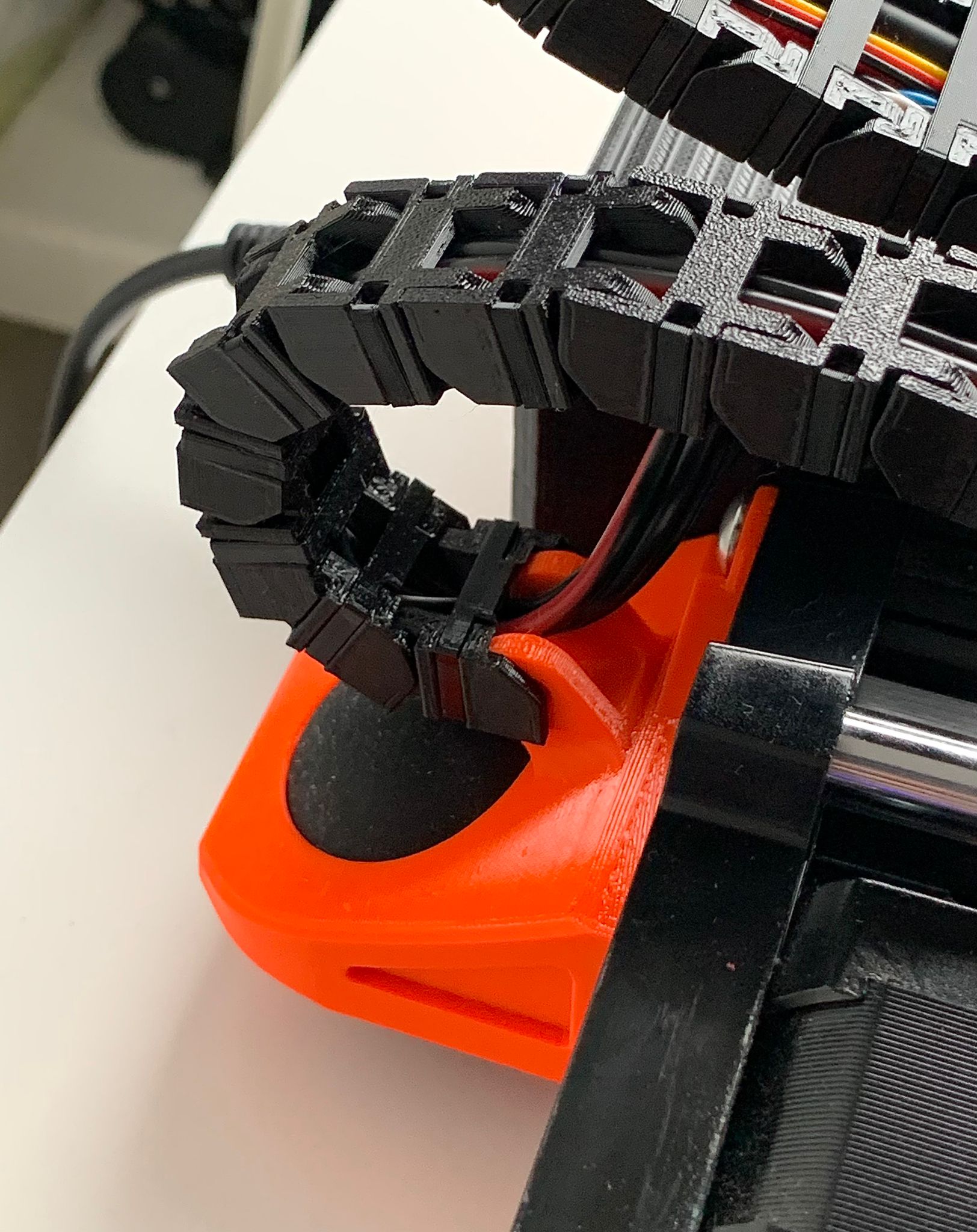

Y-Axis:

1. Tháo vít Bộ kết nối cáp Tấm sưởi Trục Y và giữ lại vít của Bộ kết nối Tấm sưởi.
2. (Không hoàn toàn chắc chắn có dây rút không, nhưng trong trường hợp có dây rút, hãy cắt dây rút).
3. Thay thế Bộ kết nối cáp Tấm sưởi Trục Y gốc bằng bộ phận “1x Heatbed Cable Connector”, sử dụng vít từ bước 1.
4. Trong trường hợp không sử dụng Chân bóng nén, hãy lắp bộ phận “1x Cable Connector Frame (in case of not using squash ball foot)”, nếu không thì lắp bộ phận “1x Remix Squash Ball Foot E-Box”.
5. Gắn các Dây xích cáp đã in và căn chỉnh, luồn cáp qua Dây xích cáp. Lưu ý: hãy dành thời gian căn chỉnh cáp và để một chút độ chùng trong cáp (Nếu không, việc đóng Dây xích cáp có thể không hoạt động).
6. Sử dụng các bộ phận “17x Y-Axis Linkage Cover” để đóng dây xích cáp.

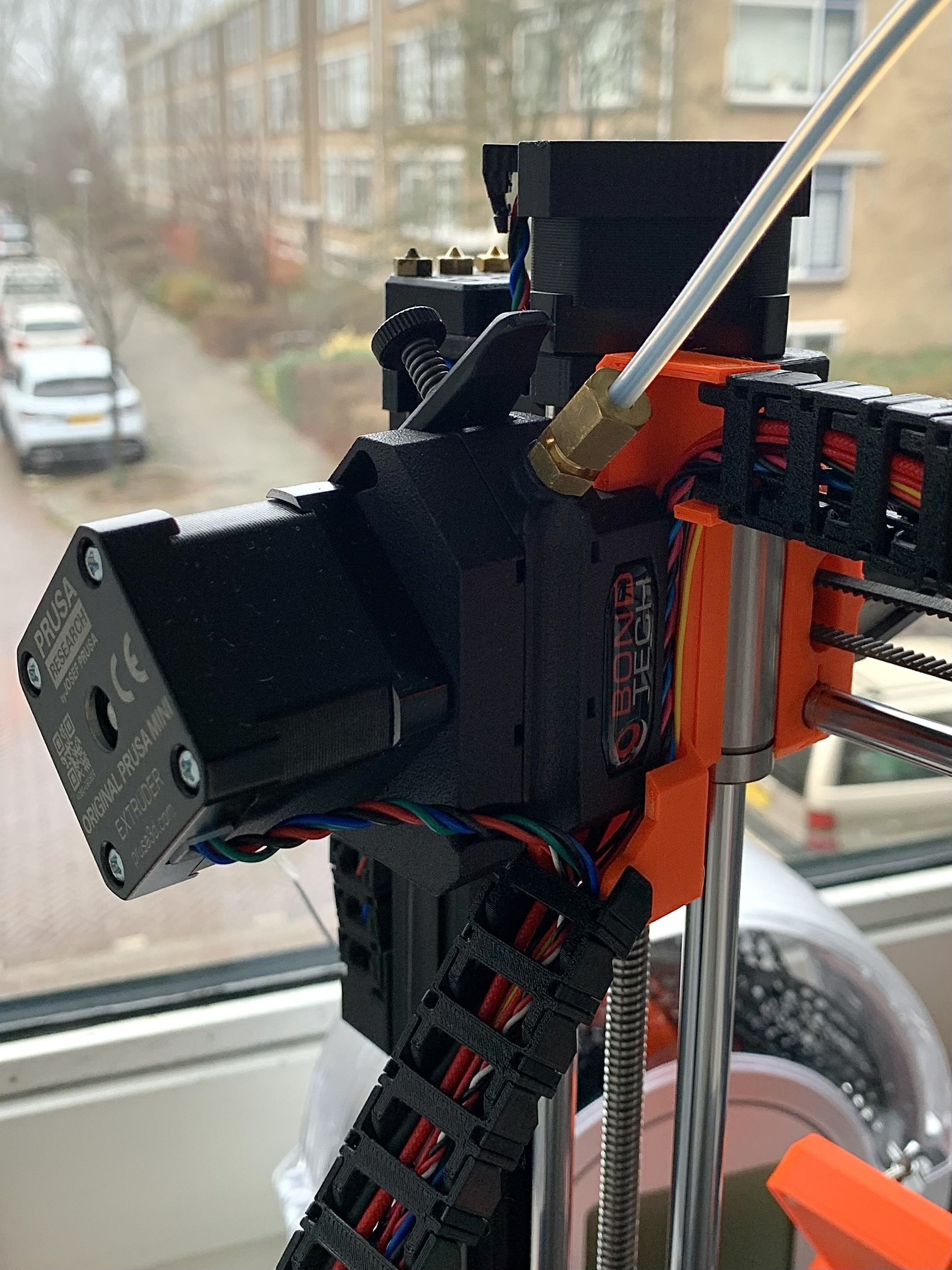

7. Luồn cáp qua lỗ Hộp điện tử. (Hình 7).

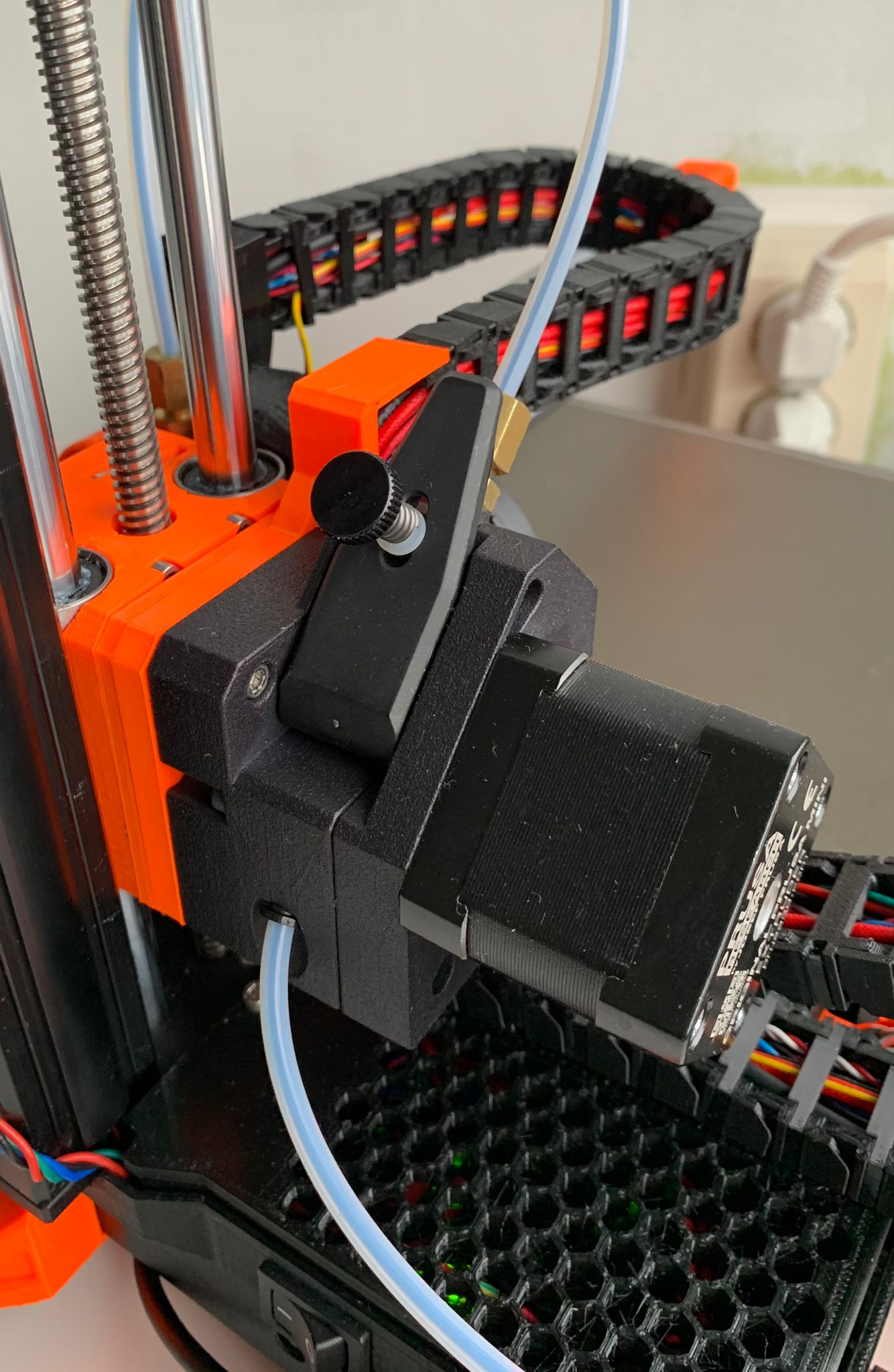

Extruder:

1. Tháo vít bộ đùn gốc.
2. Lắp “1x Remix Original Extruder” bằng cách tháo rời bộ đùn gốc, hướng dẫn có thể tìm thấy tại đây. Trong trường hợp bạn có Bộ đùn Bondtech, hãy in các bộ phận ”1x Bondtech P1” và “1x Bondtech Spacer P2”. Hướng dẫn lắp đặt cho Bộ kết nối Dây xích cáp Bộ đùn Bondtech có thể tìm thấy tại đây.

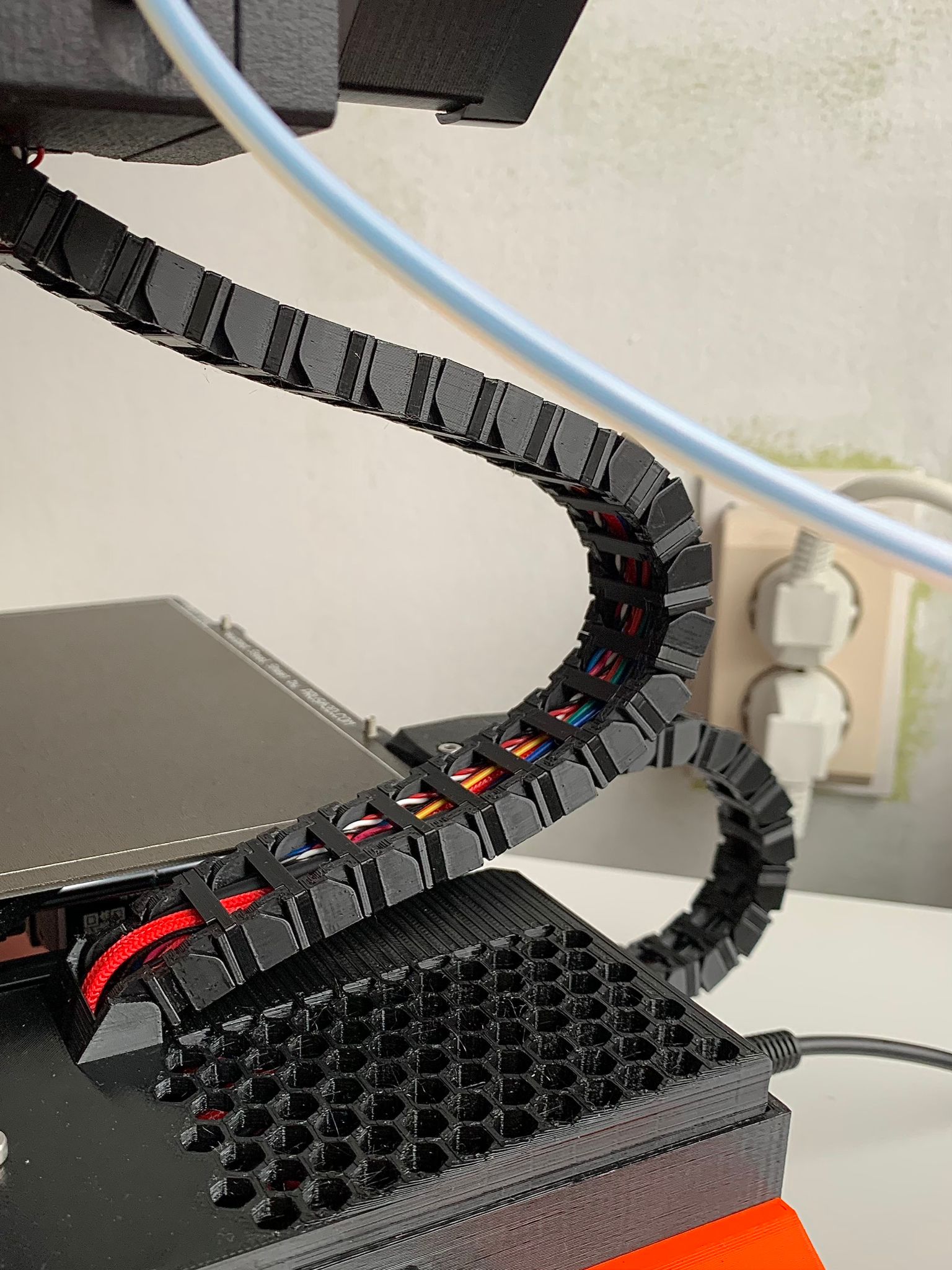

Z-Axis:

1. Sau khi rút tất cả các dây cáp khỏi bảng mạch phụ, nhẹ nhàng luồn và căn chỉnh cáp qua Nắp Hộp điện tử.
2. Gắn các Dây xích cáp đã in vào Bộ kết nối Đầu đùn và căn chỉnh, luồn cáp qua Dây xích cáp. Lưu ý: hãy dành thời gian căn chỉnh cáp và để một chút độ chùng trong cáp (Nếu không, việc đóng Dây xích cáp có thể không hoạt động).
3. Sử dụng các bộ phận “23x Z-Axis Linkage Cover” để đóng dây xích cáp. Lưu ý: các nắp liên kết cáp có vẻ hơi quá khổ và việc uốn cong một chút các liên kết có thể giúp ích cho việc lắp đặt (Xem hình 10).
4. Nhẹ nhàng đẩy tất cả cáp vào Hộp điện tử và bắt vít “1x Remix Cable Chain E-Box” vào vị trí.
5. Gắn dây xích cáp vào Hộp điện tử.

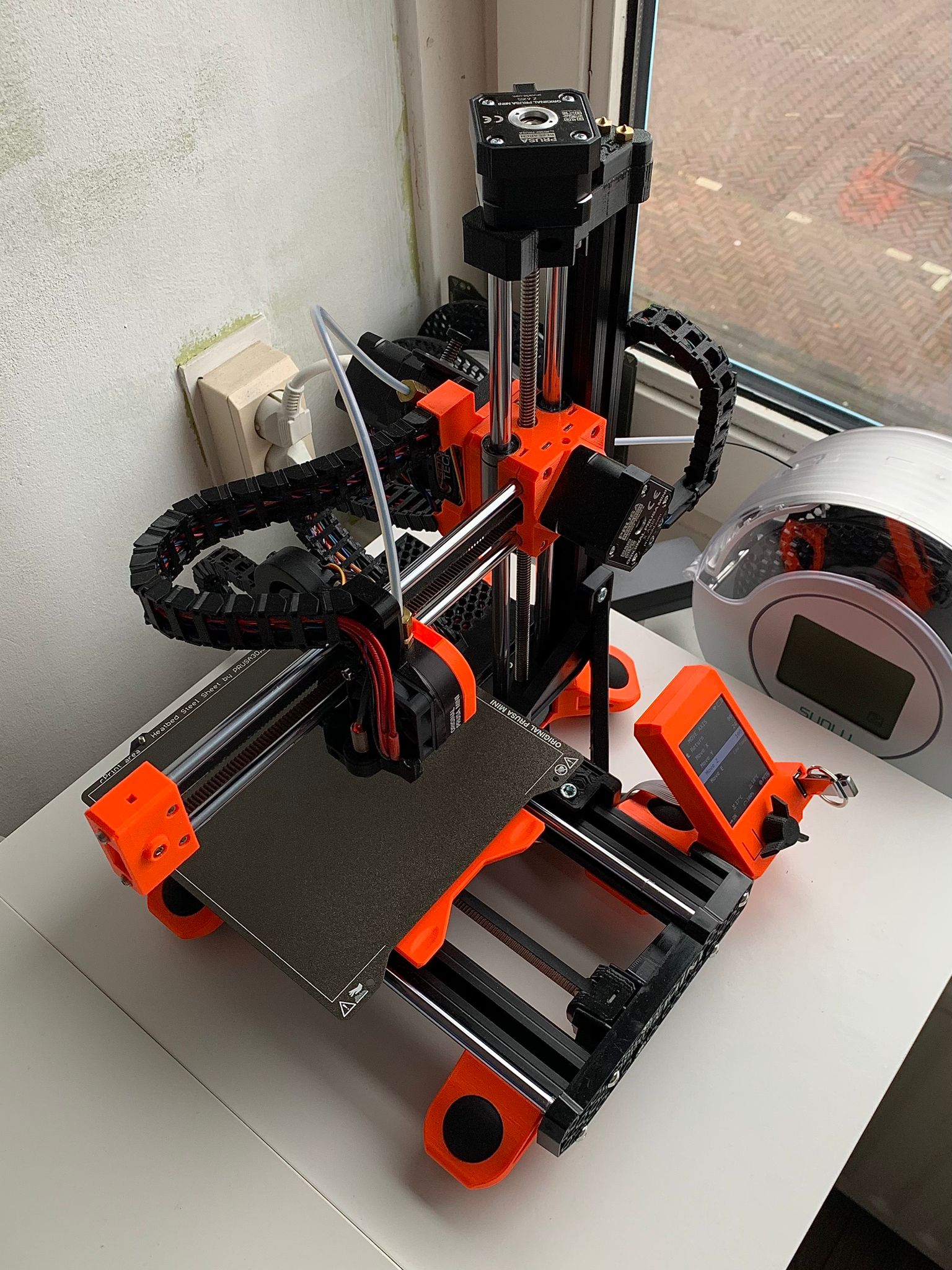

Chúc mừng bạn đã hoàn thành việc lắp đặt “Dây xích cáp và Giá đỡ cho tất cả các Trục của Prusa MINI/MINI+”!
