Giá đỡ cuộn dây treo trần nhà có thể thay đổi tay nắm
Giải pháp treo cuộn dây 2kg lên trần nhà, cố định chắc chắn bằng nắp ren. Tay nắm có thể thay đổi, cho phép sử dụng cả cuộn dây nhỏ. Thiết kế khớp với bộ chuyển đổi spool wstein giúp quay mượt mà. Hướng dẫn in chi tiết với 20% infill, 0.2mm layer height, có thể dùng PLA hoặc PETG.
Mô tả

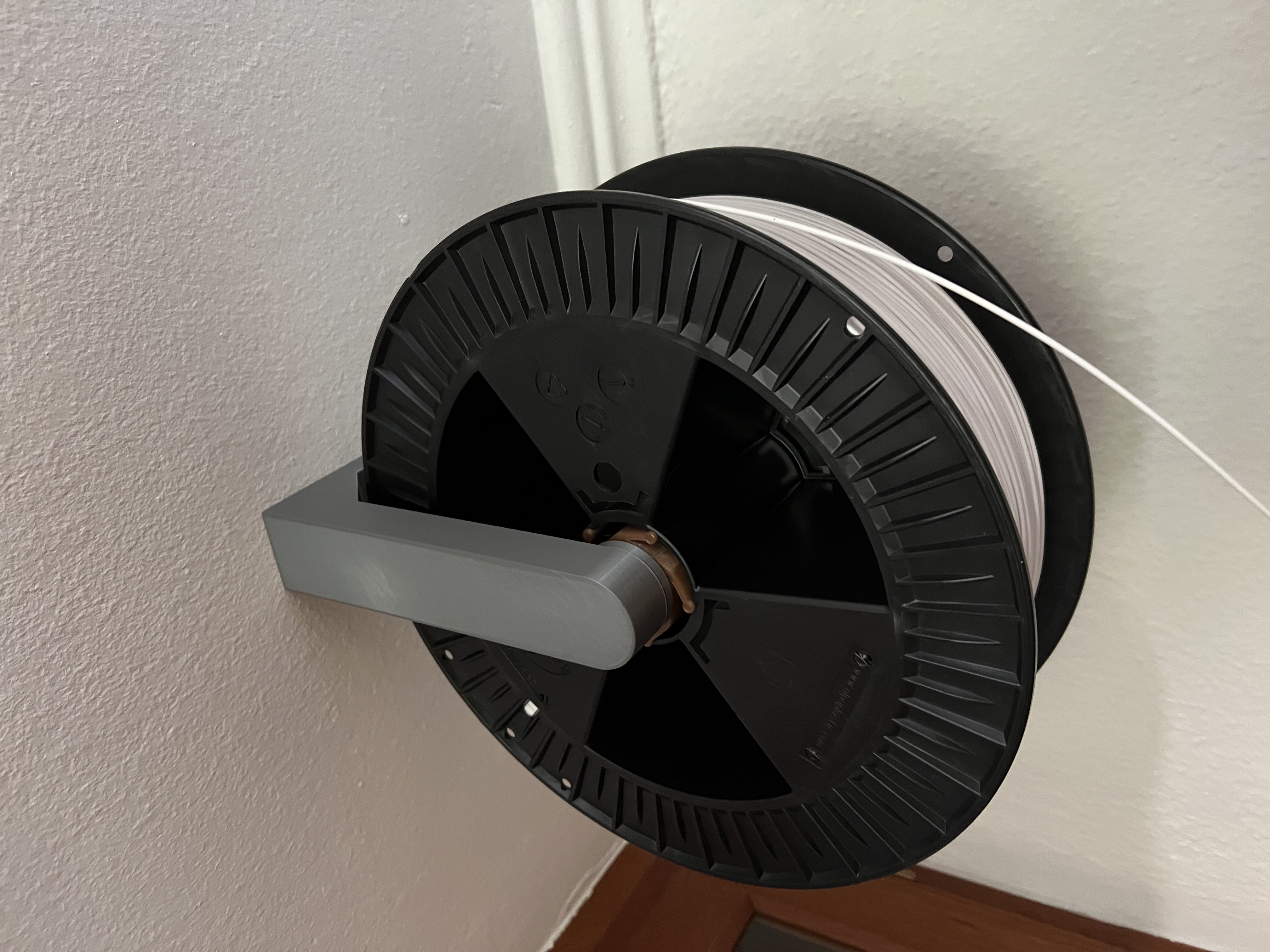

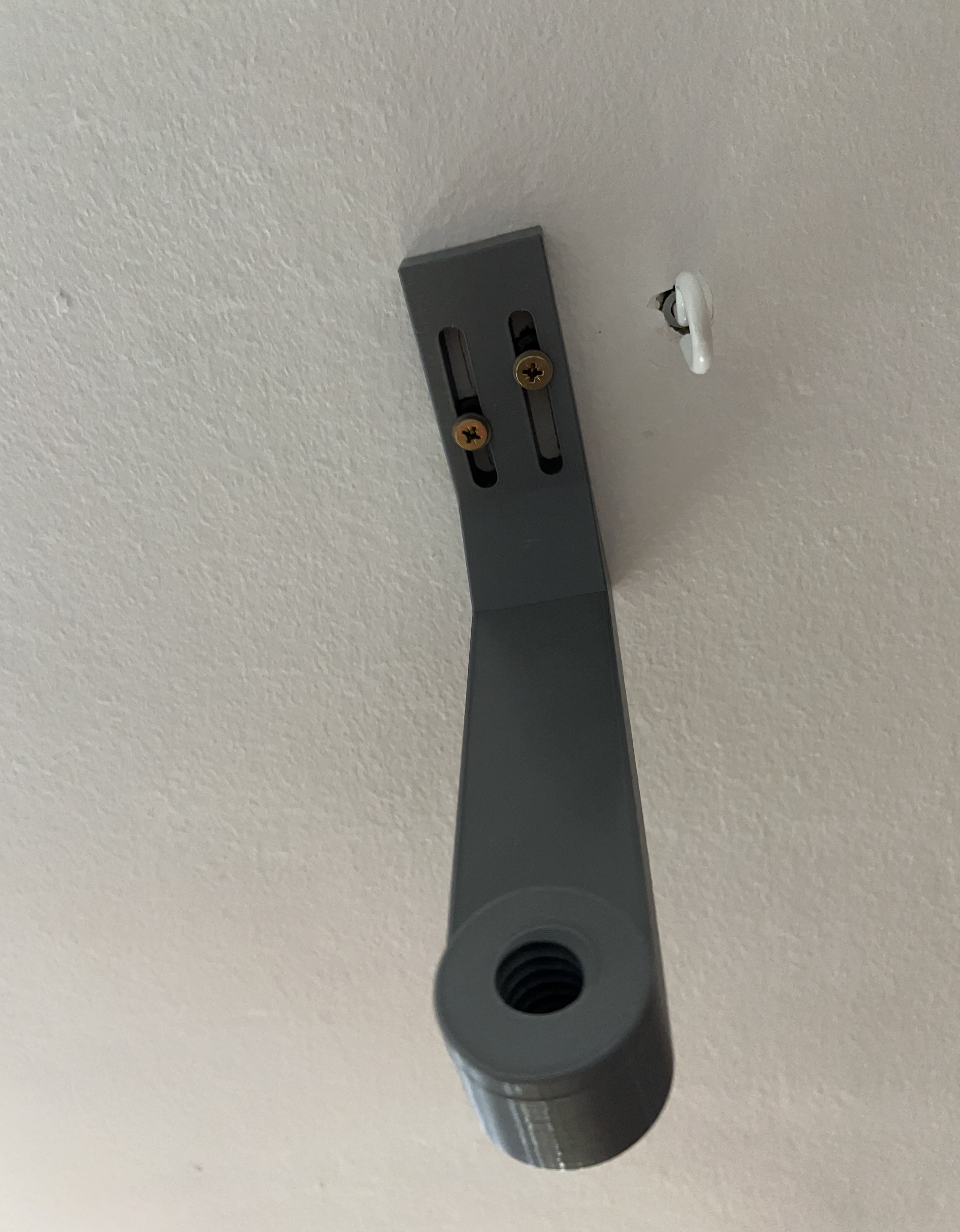

Do tui có mấy cái spool 2kg mà bỏ vô mấy cái hộp đựng spool của Ikea không vừa, nên tui quyết định làm theo kiểu treo trần nhà.

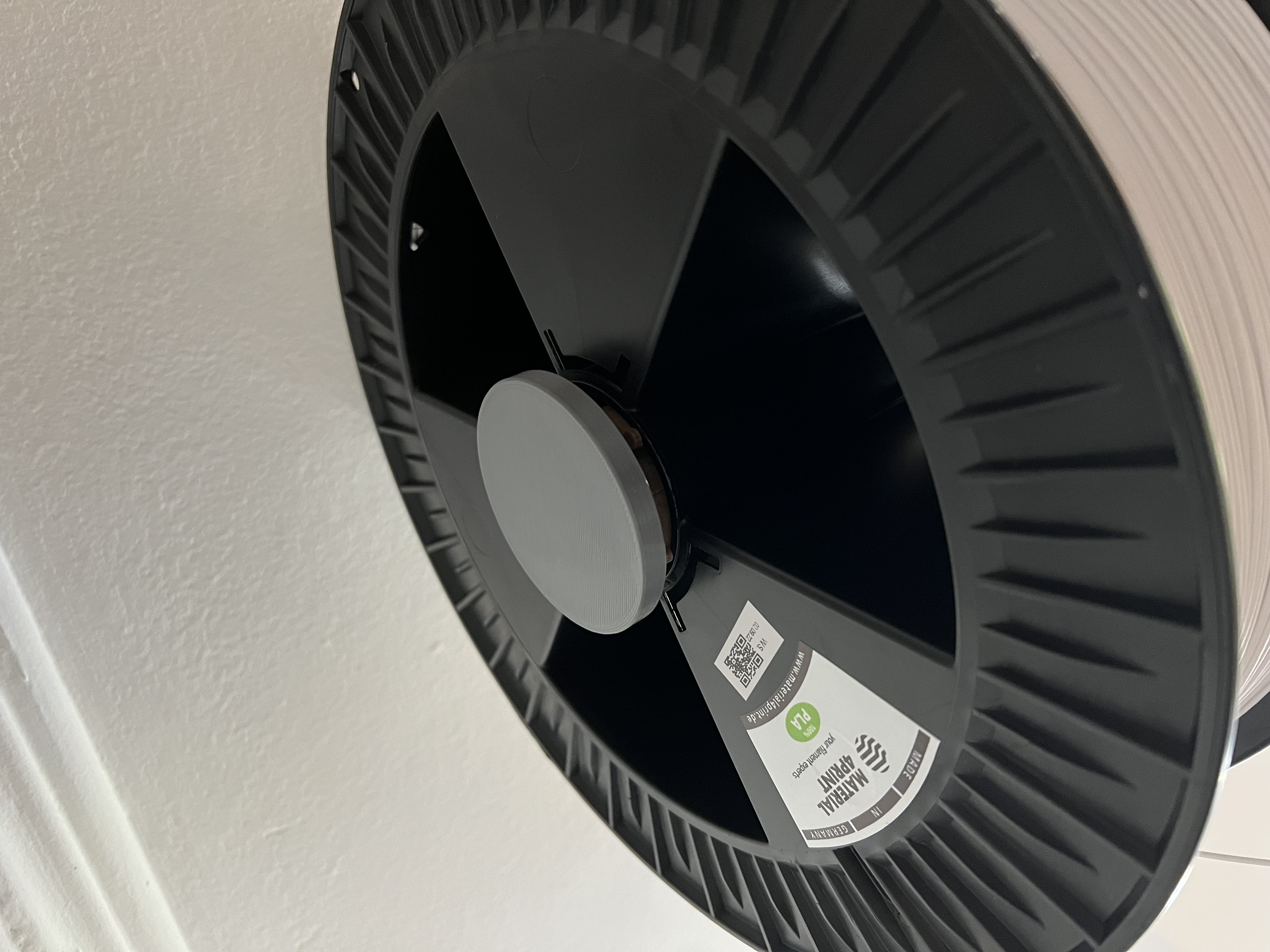

Tui không chỉ muốn treo cái spool lên đó mà còn muốn nó được cố định, không bị rớt xuống. Vì vậy tui có thêm một cái nắp ren để bạn có thể vặn vào (không bắt buộc phải vặn, nhưng tui khuyên bạn nên làm vậy).

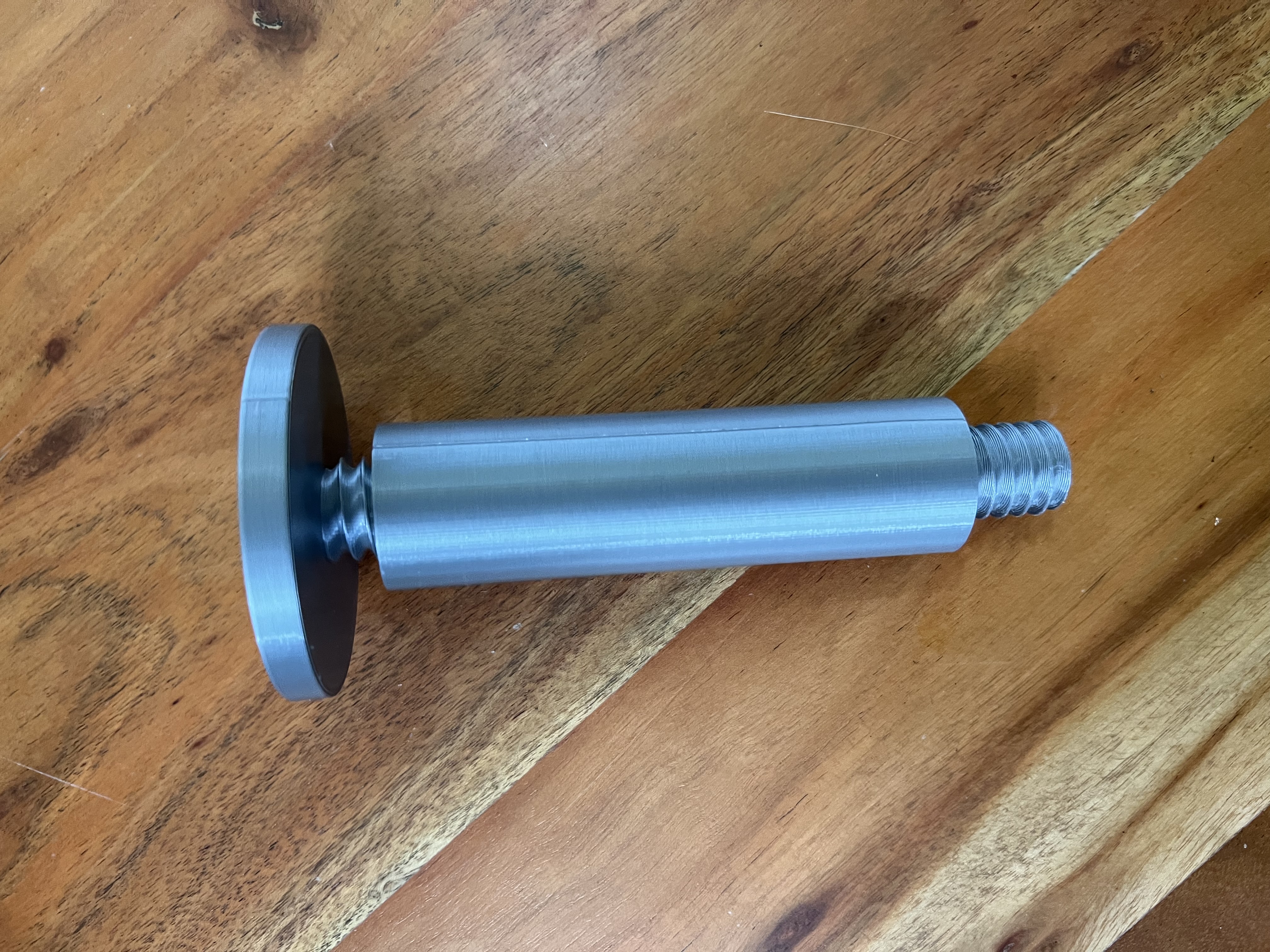

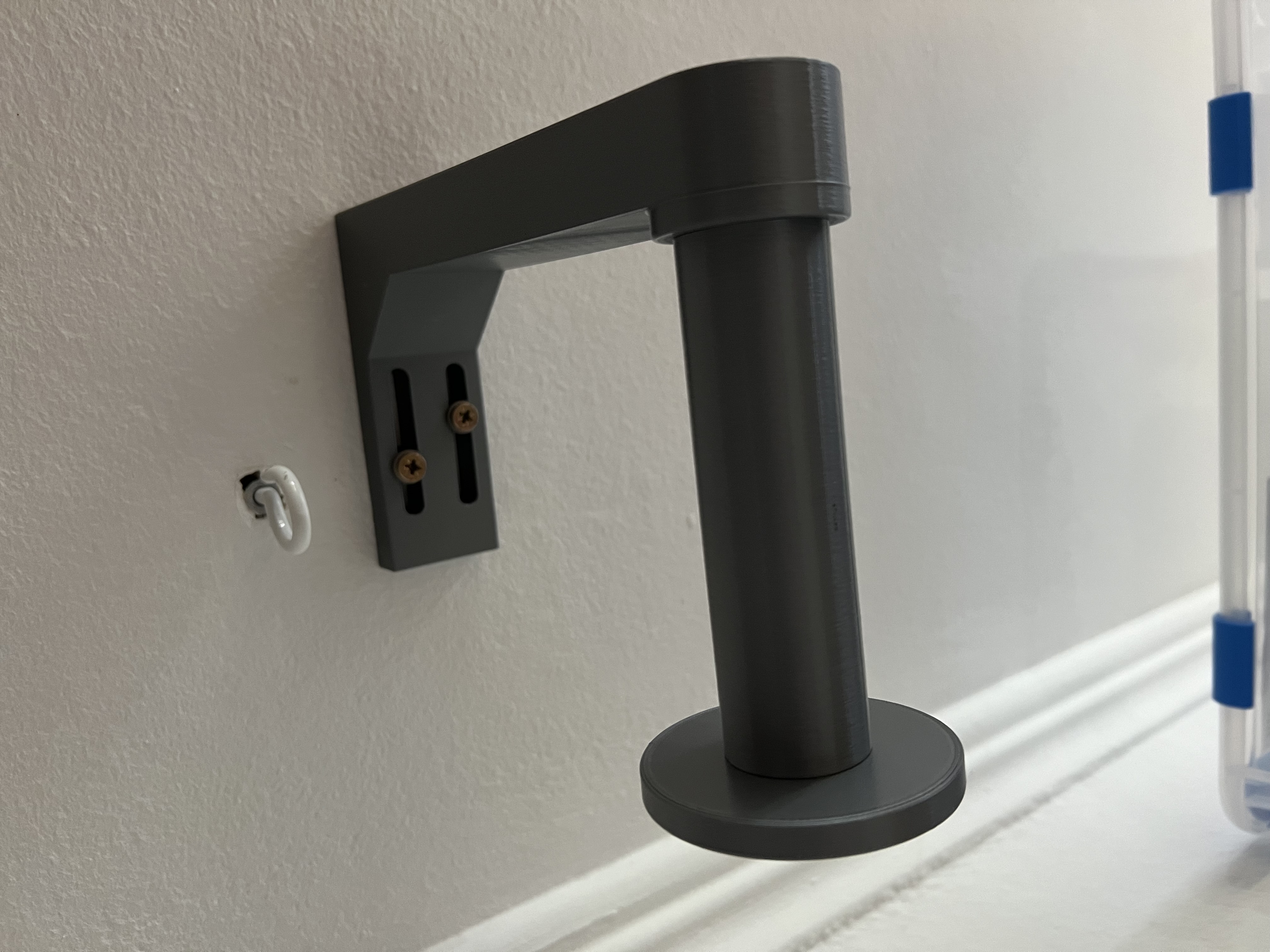

Để có thể sử dụng được cả những cái spool nhỏ hơn, tui đã làm cái tay nắm có thể thay đổi được và tui đã thiết kế nó như một bộ phận riêng có ren.

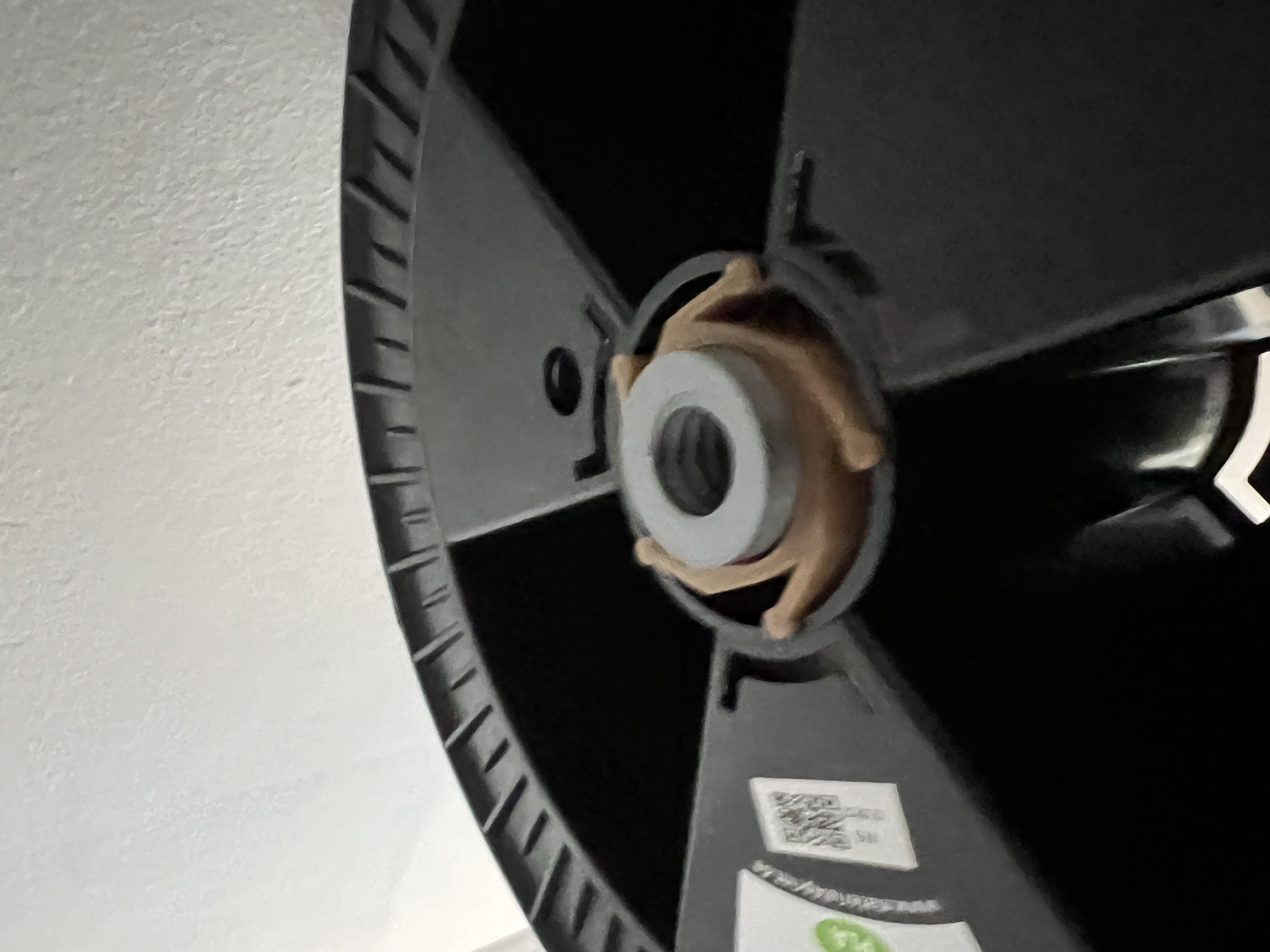

Cái tay nắm có đường kính ngoài 32mm và được thiết kế để khớp hoàn hảo với bộ chuyển đổi spool tuyệt vời của wstein https://www.thingiverse.com/thing:735213, giúp spool quay cực kỳ mượt mà (tui đang dùng cái spool_adapter_32_53_right_v2).
Nếu bạn muốn cải tiến gì đó, toàn bộ thiết kế này được tạo bằng onshape và có sẵn công khai (link bên dưới)
Hướng dẫn in
Sử dụng ít nhất 20% độ đặc ruột (infill), đặc biệt là nếu bạn dự định treo những spool nặng hơn. Để ren được chuẩn, tui khuyên bạn nên in với độ cao lớp là 0.2mm. Về chất liệu, tui đã in bằng PLA, nhưng tui đoán PETG sẽ còn phù hợp hơn nữa.
