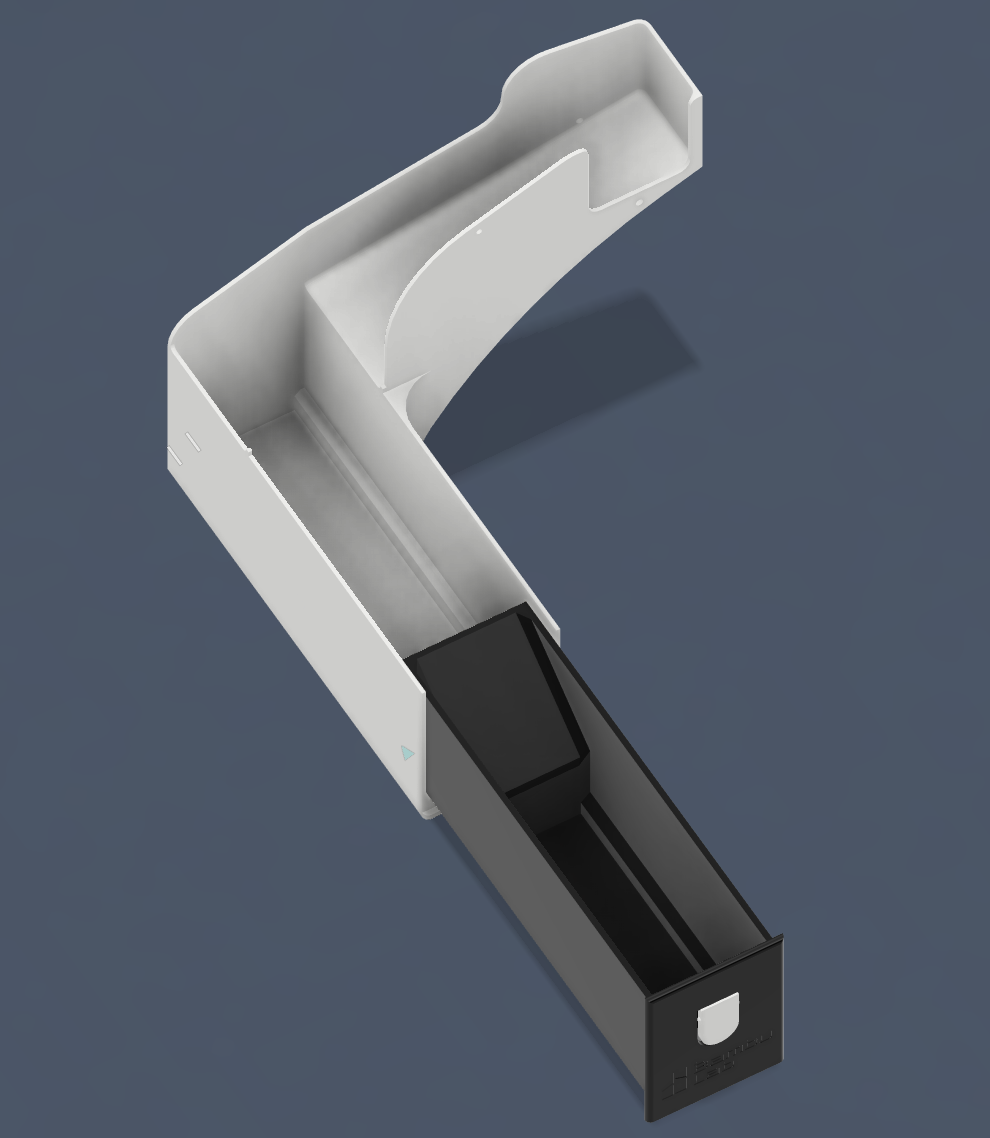

Ống hứng chất thải Bambu có khay trượt

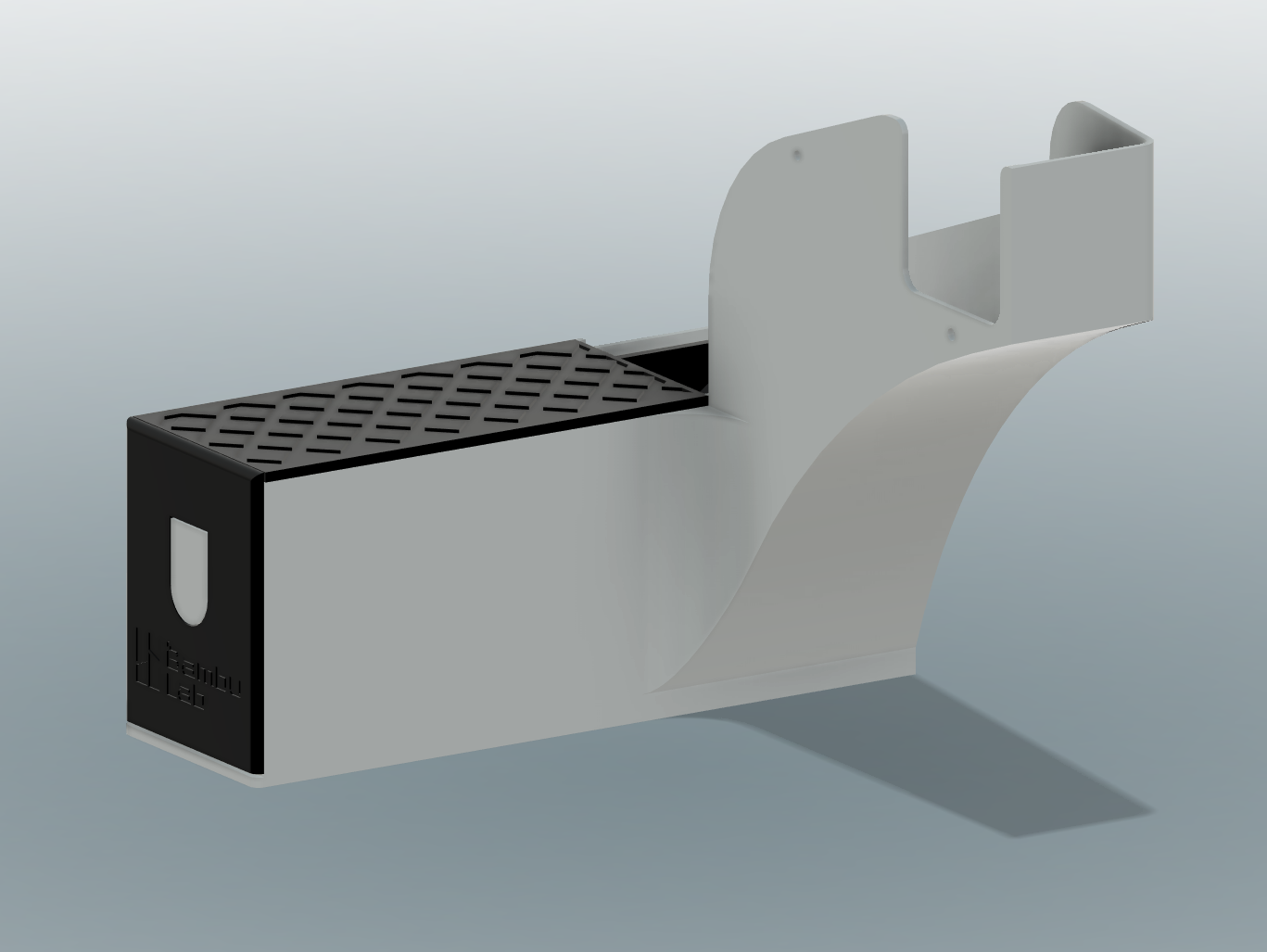

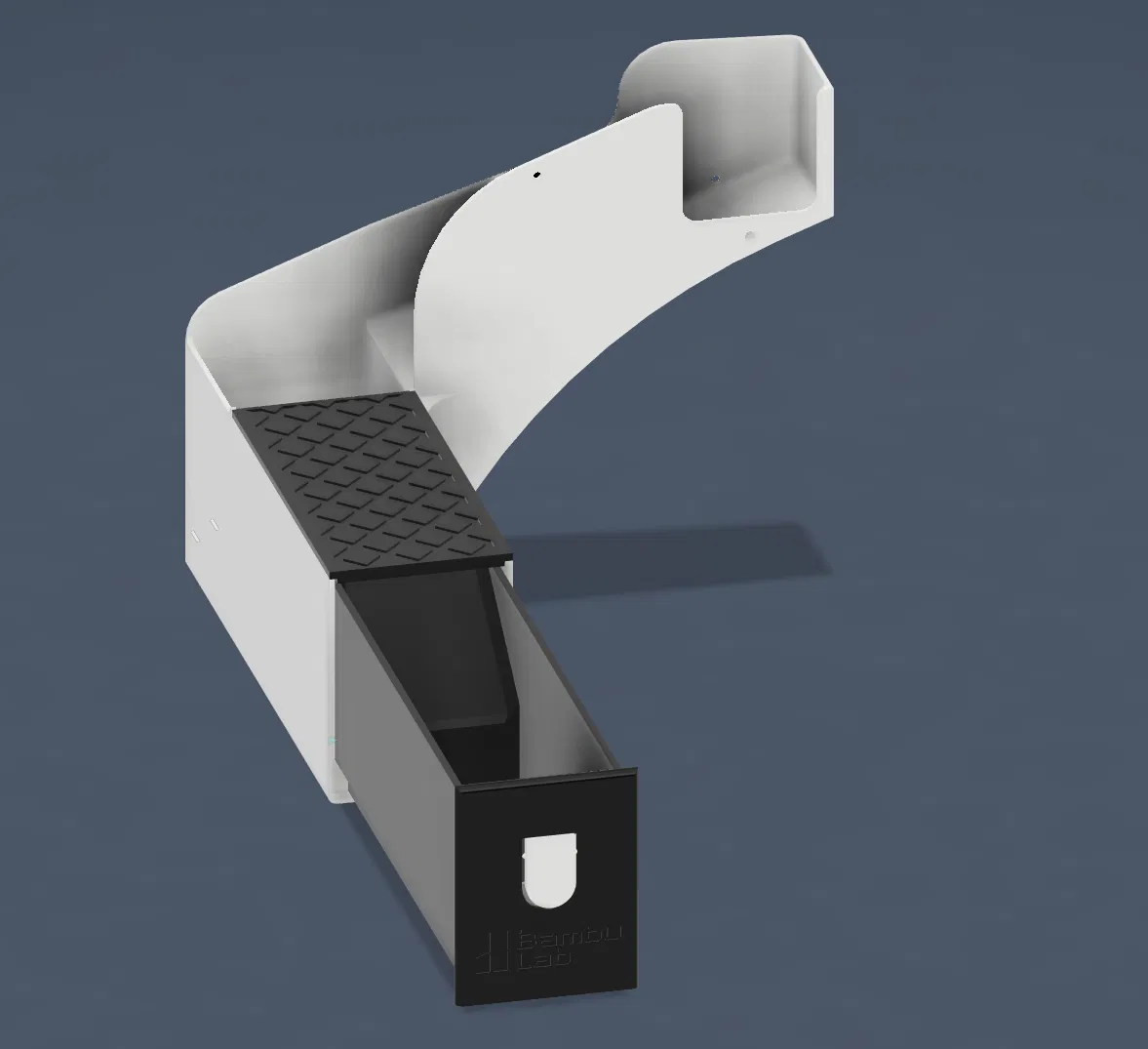

Đã tải lên một cái cover (shroud) cho phần slide theo yêu cầu của người dùng. Tôi chưa in thử linh kiện này, nhưng nó sẽ in giống như hình ảnh và file .3mf bằng PLA ở độ cao lớp 0.28mm, với outer brim và chỉ có supports chạm vào build plate.

Cũng đã cập nhật các file v2 3mf với cài đặt tốt hơn để cải thiện chất lượng in.

Cập nhật: 9/12/23 v2

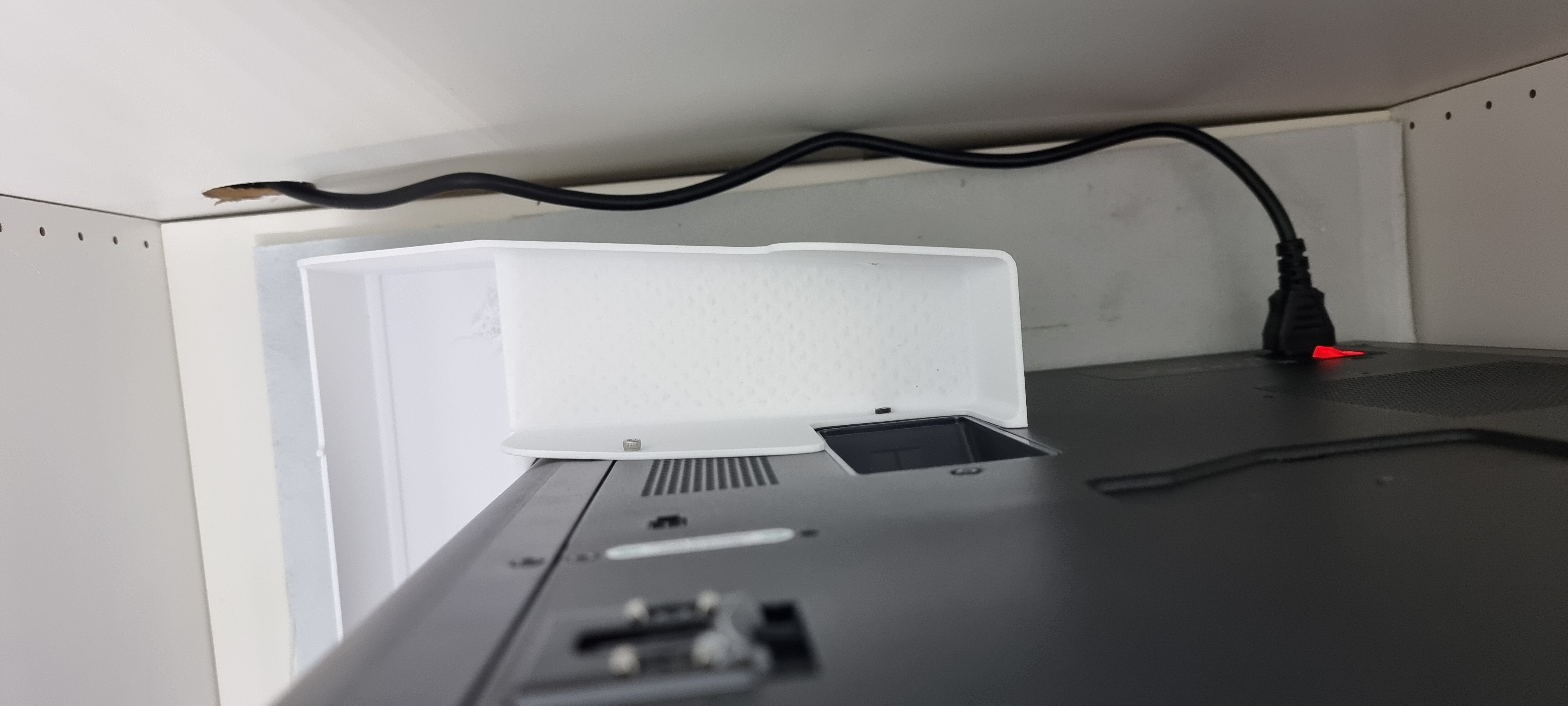

Sau khi nhận được máy in, tôi nhận ra file CAD tôi dùng để lấy kích thước máy in không bao gồm chân máy… Các file v2 đã cập nhật giờ đây bao gồm một cái sàn cho phần slide, khớp với đáy máy in để nó không bị lơ lửng giữa không trung. Thêm vào đó, bạn còn có thêm một chút dung tích trong thùng rác!

Tôi cũng đã thêm một lỗ nhỏ để dễ dàng cố định phần slide vào máy in bằng lục giác.

Tôi đã tải lên một bộ phận sàn vào thư mục file v1 stl, có thể dán vào đáy cho bất kỳ ai đã in phần slide.

Cũng đã cập nhật tay cầm để vừa vặn hơn.

Đây là mô hình đầu tiên tôi xuất bản.

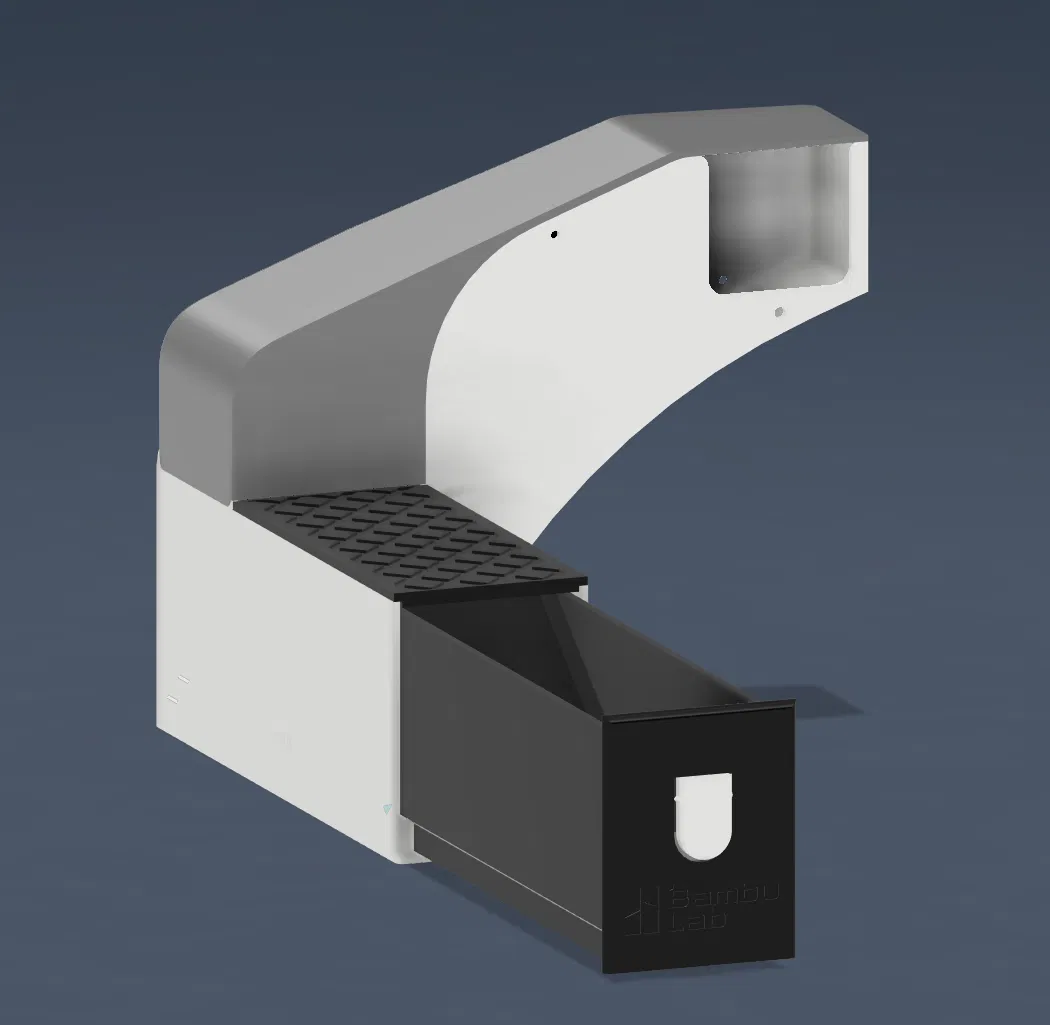

Thiết kế được lấy cảm hứng rất nhiều từ cm3dshop.de, nhưng được xây dựng từ đầu để tôi có thể luyện tập kỹ năng CAD của mình.

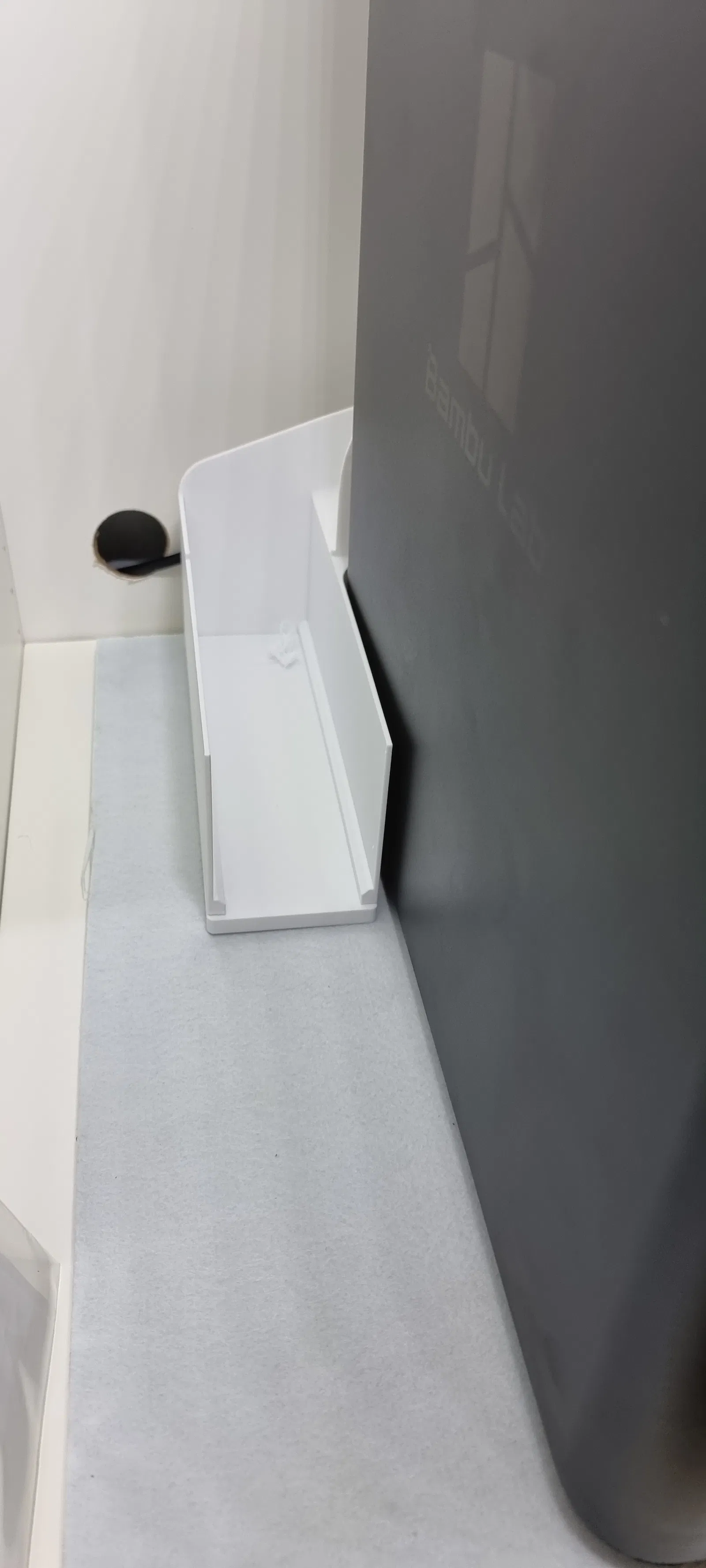

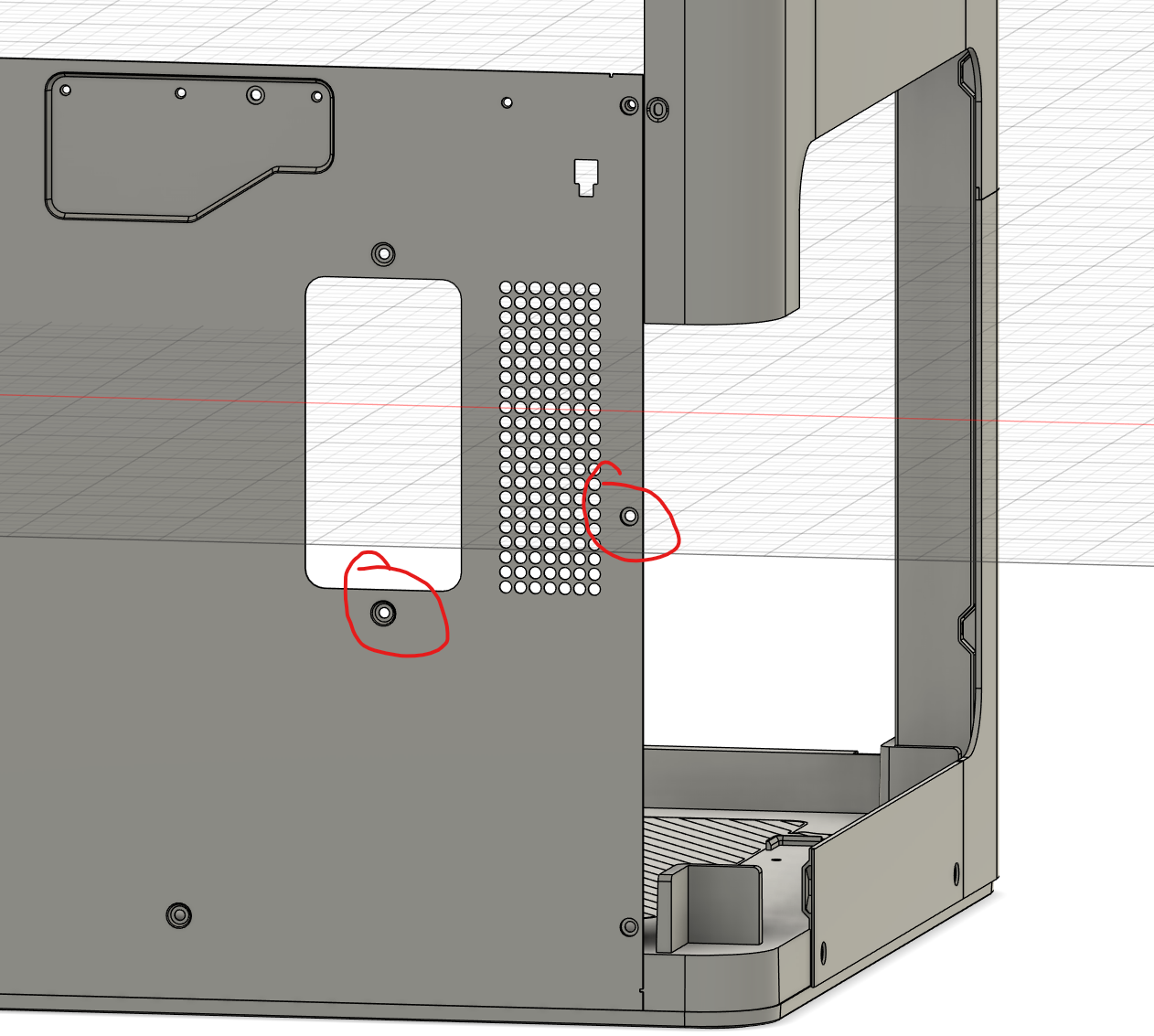

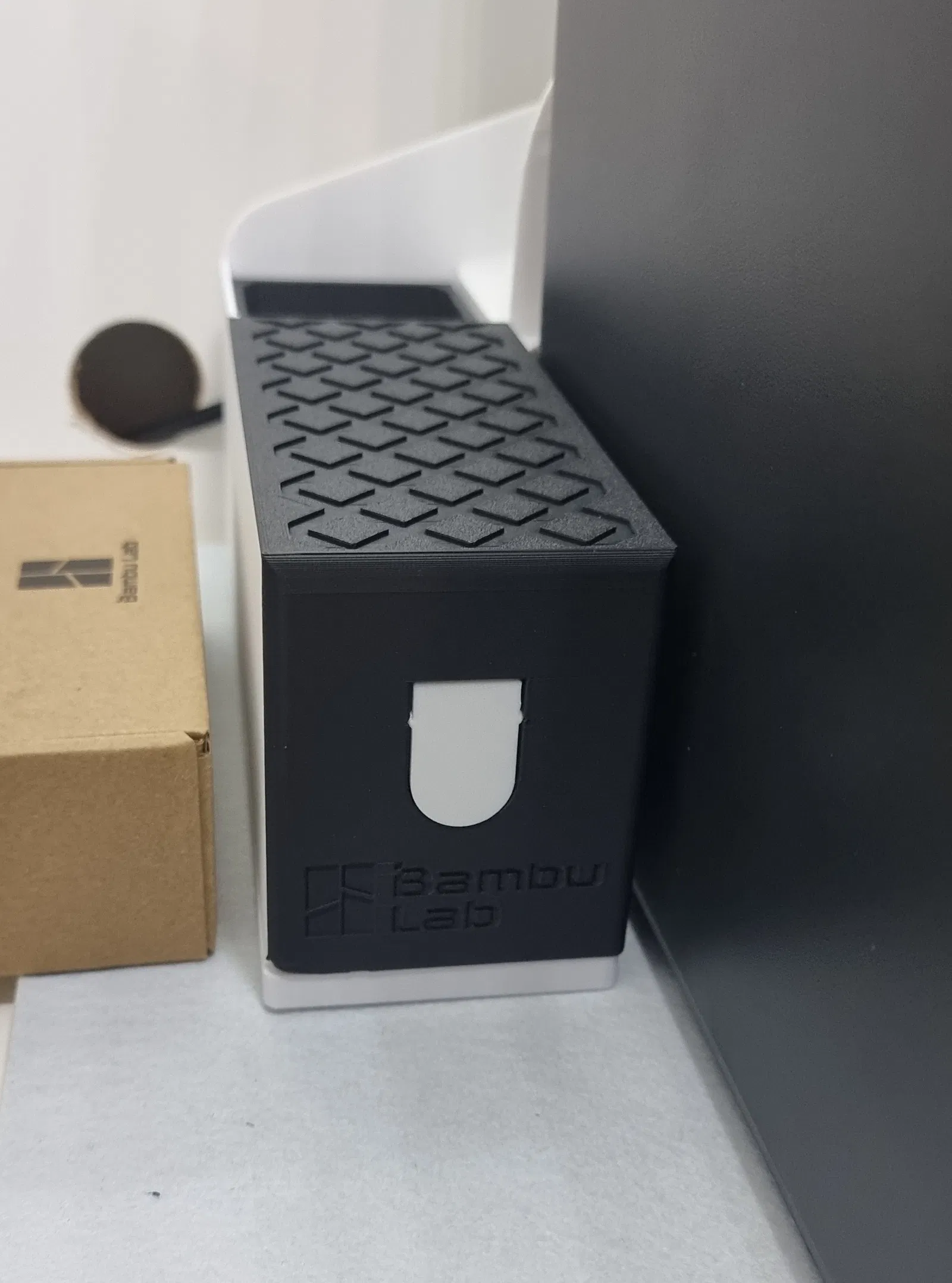

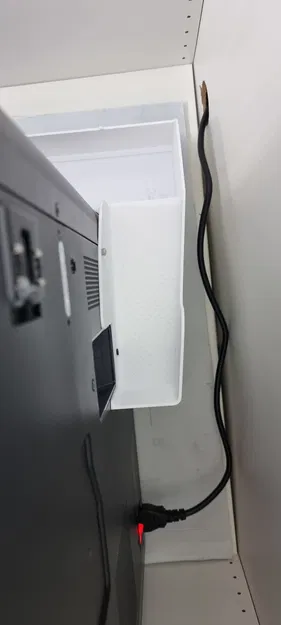

Phần slide sẽ được gắn vào mặt sau của máy in bằng các ốc vít dự phòng đi kèm máy in tại vị trí được đánh dấu trong hình (chỉ dành cho X1C và P1S). Ốc vít bên dưới chute có thể được thay thế bằng một trong những ốc vít từ dụng cụ gạt đi kèm máy in và ốc vít gần tường bên trái có thể được thay thế bằng bất kỳ bu lông M3 nào (như ốc từ bộ phận cấp liệu hoặc giá đỡ cuộn dây). Ý tưởng này được lấy từ một mô hình khác - tôi sẽ chỉnh sửa để ghi công khi tìm lại được nó.

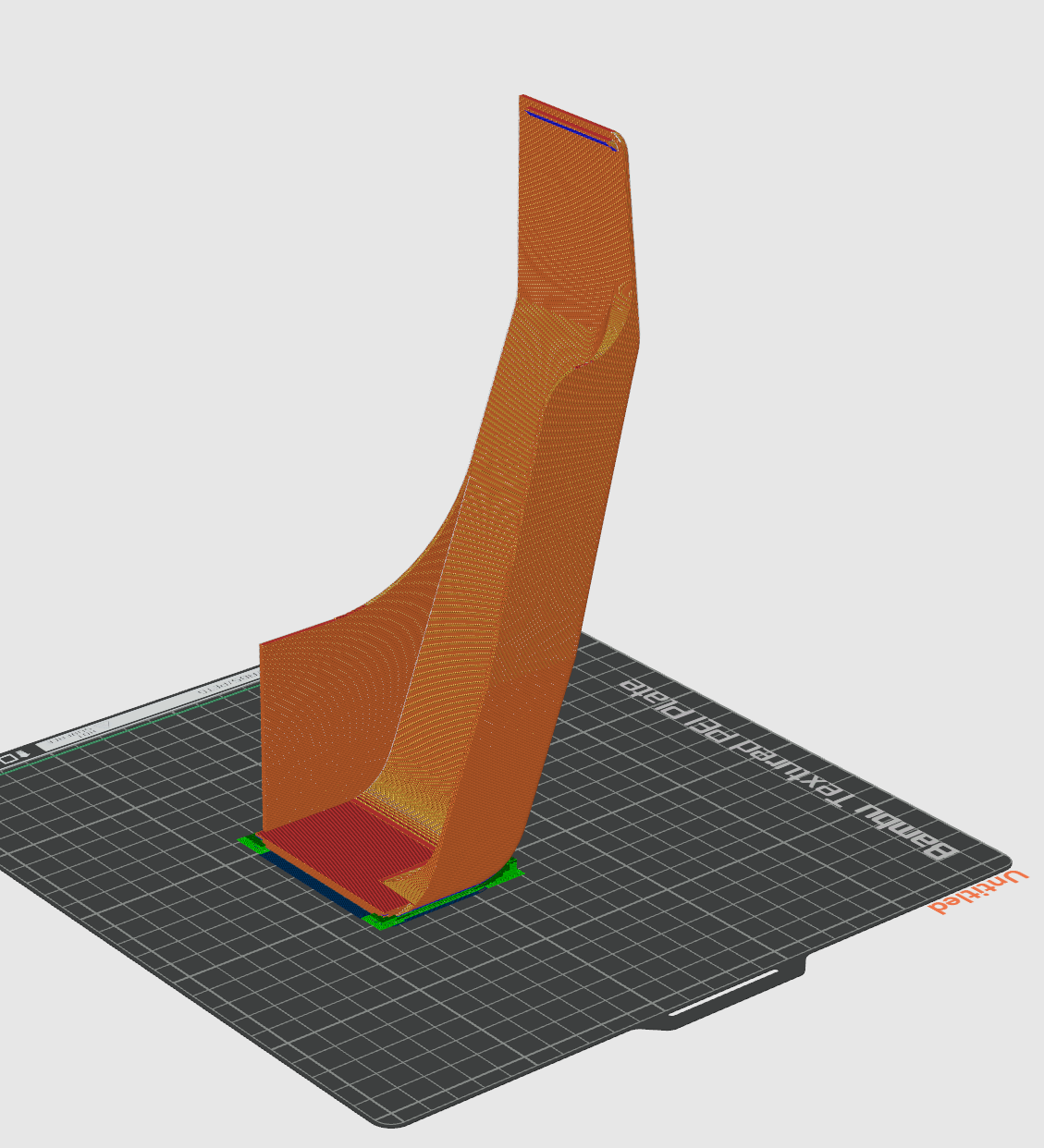

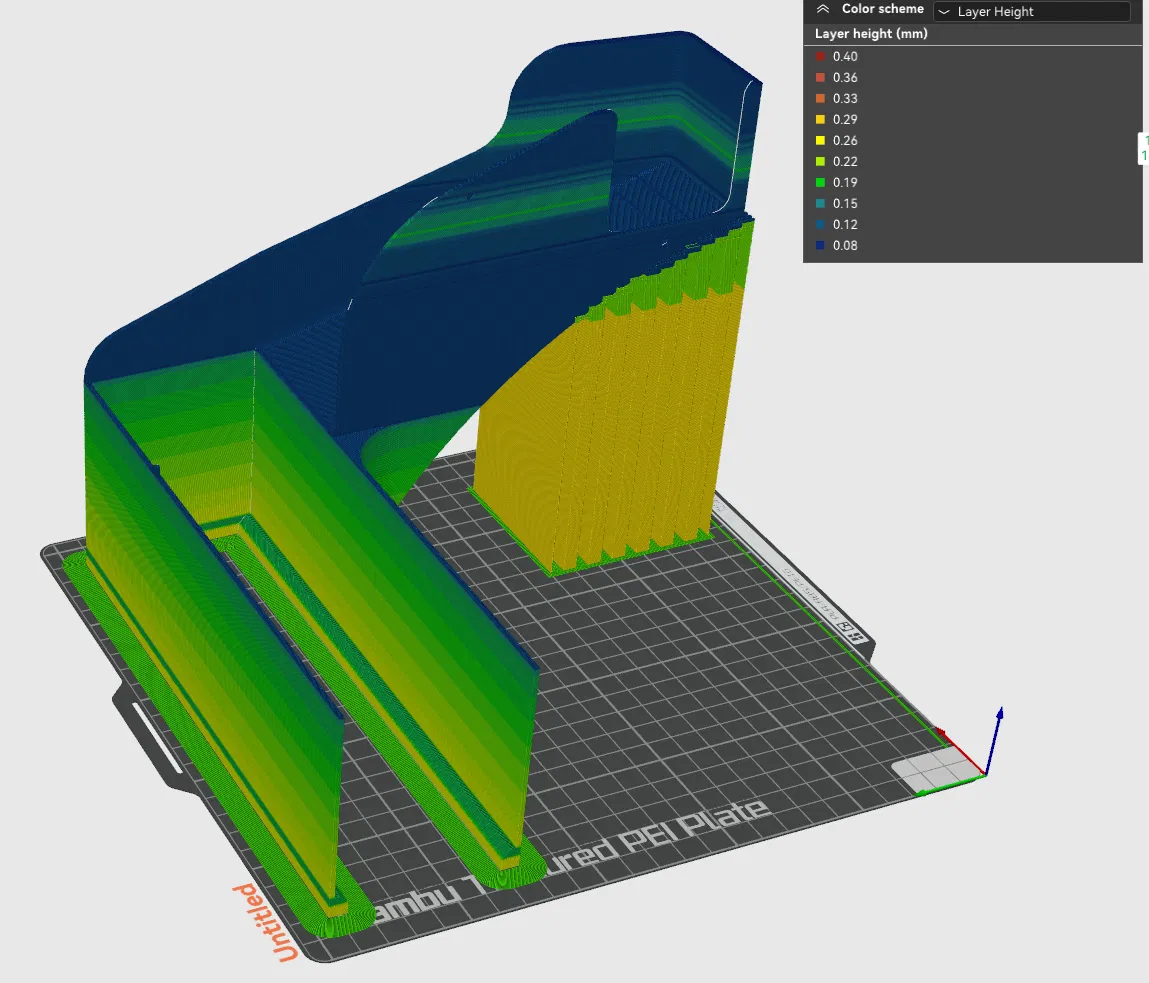

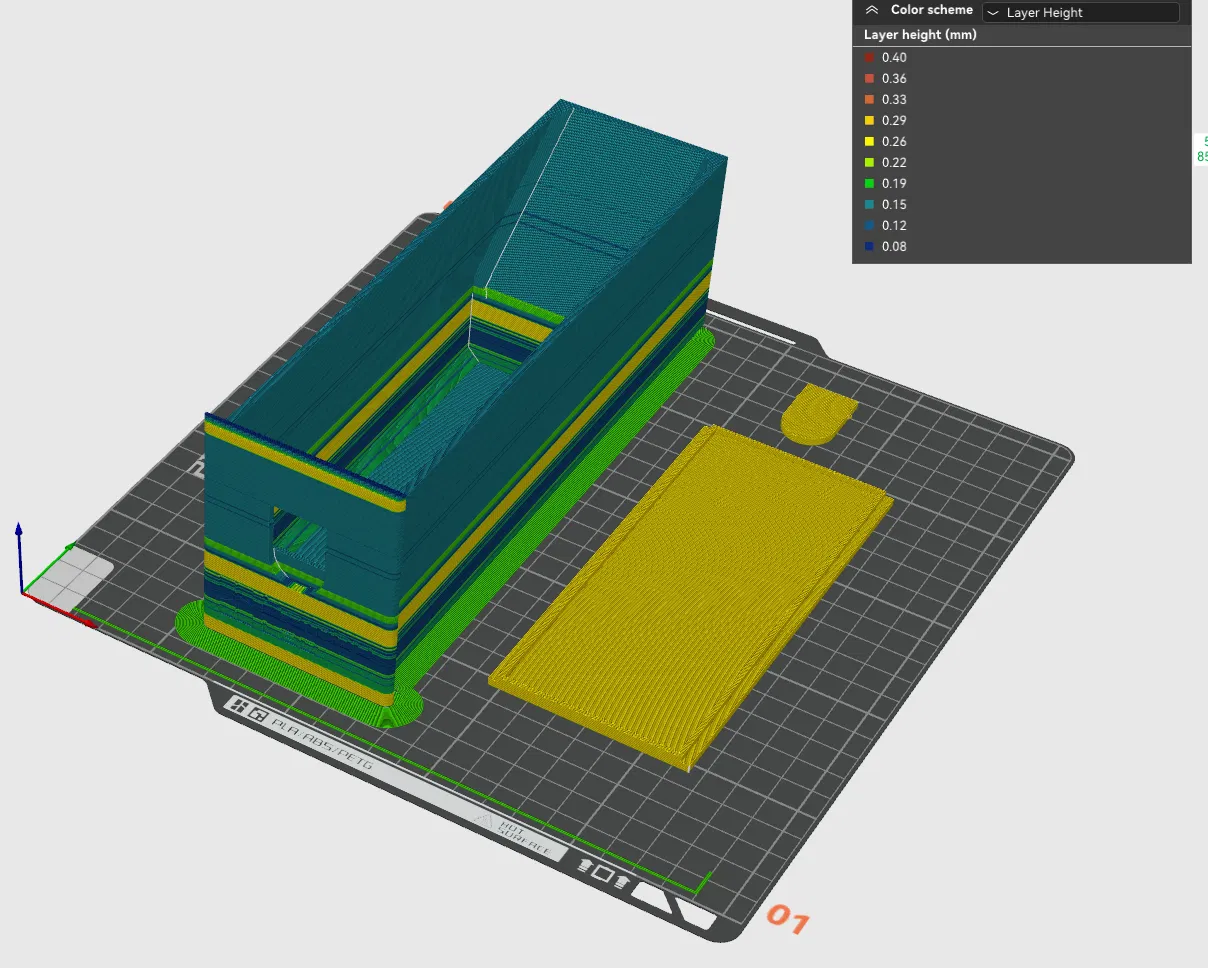

Đã cắt lát với các độ cao lớp thay đổi để đảm bảo đường cong mượt mà và chi tiết.

Sau khi in thử phần slide, việc sử dụng độ cao lớp thay đổi hoạt động tốt, và góc ngưỡng hỗ trợ 25 độ hoạt động tốt cho PETG (và tôi đoán cả PLA), với các supports tự động thông thường. Bạn có thể tự loại trừ supports cho hai lỗ vì không cần thiết.

• Infill: 15%
• Độ cao lớp: thay đổi
• Tường: tối thiểu 2, nhiều hơn sẽ tốt hơn
• Bề mặt trên: khuyến nghị 5 để tăng chất lượng đường cong
• Brim: không (sử dụng tai chuột nếu in v1)

Tôi đã bao gồm các file step phòng trường hợp cần điều chỉnh kích thước.
