Giá đỡ webcam có thể điều chỉnh cho hộp Prusa

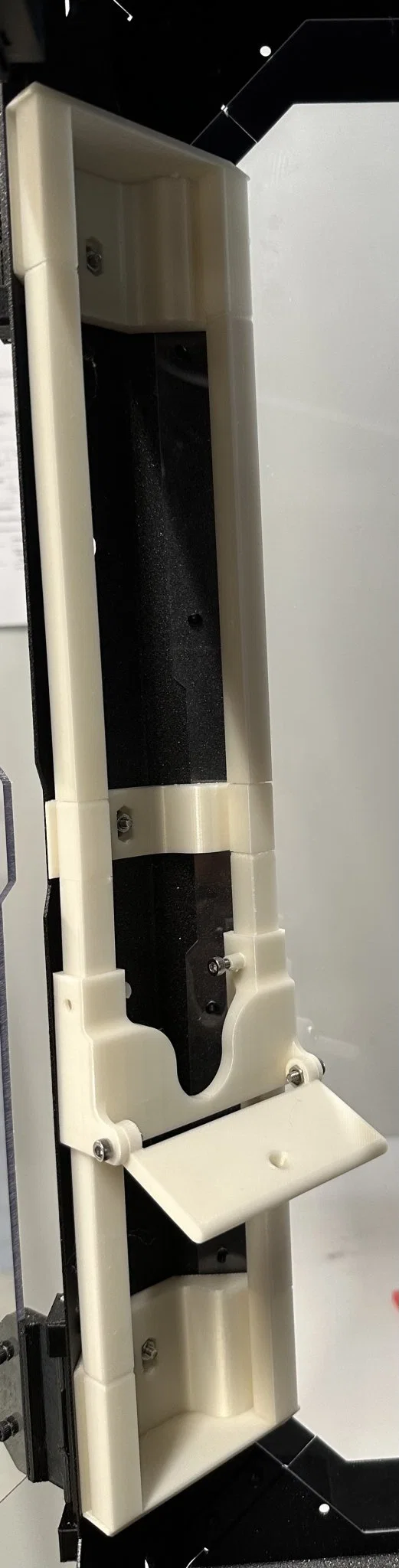

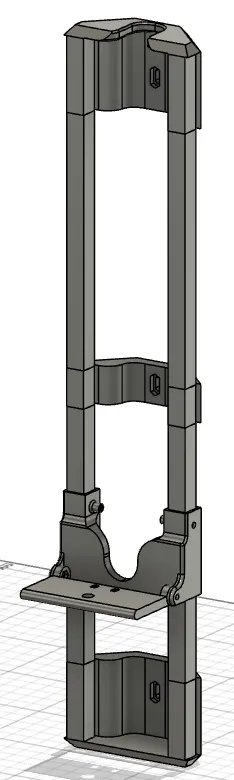

Đây là một giá đỡ webcam có thể điều chỉnh chiều cao cho Prusa Enclosure

Các webcam có ren M6 có thể được lắp đặt.

Danh sách các vật liệu cần thiết:

• 3x Đai ốc M3
• 3x Vít M3 (độ dài tối thiểu 10mm)
• 2x Vít M3 (độ dài tối thiểu 10mm) cho mỗi Sled được sử dụng

Các bộ phận lắp ráp:

Đế:

Bạn có thể sử dụng Base_mod nếu bạn muốn một cách tinh tế hơn để định tuyến cáp của mình.

Tôi đã in các đế với các chấu hướng xuống và hỗ trợ lưới được bật.

Ray:

Tôi đã in các ray đứng lên với 3 lớp bè.

Các sled:

Tôi đã in mỗi sled đứng lên mà không có hỗ trợ hoặc bè được bật.

Các hình trụ bên trong được sử dụng để kẹp sled vào các ray ở vị trí mong muốn bằng cách sử dụng 2 vít M3. Các hình trụ có ren được mô phỏng. Trong trường hợp chúng không được in tốt, bạn có thể khoan ren qua các lỗ trên sled bên ngoài.

Sled Ngang:

Đối với sled này, bạn cần 2 vít và đai ốc M3 bổ sung. Sled này được thiết kế cho các webcam không có chân đứng tích hợp.

Sled Dọc:

Sled này được thiết kế cho các webcam có chân đứng tích hợp.

Sled Quản lý Cáp:

Nếu bạn không muốn buộc cáp webcam vào các ray, bạn có thể buộc nó vào sled này.

Sled Sạch:

Nếu bạn có một loại camera khác mà bạn muốn lắp và các sled khác không vừa, bạn có thể sử dụng sled này để tạo riêng cho mình. (Nếu bạn không có CAD hoặc không thể mô hình hóa riêng, hãy gửi cho tôi một tin nhắn và tôi sẽ cố gắng thêm nó :) )
