Vỏ Raspberry Pi 3 cắt laser bằng acrylic nhiều lớp

Lấy cảm hứng từ vỏ Pibow, tôi quyết định muốn tạo ra một vỏ bằng acrylic nhiều lớp. Tuy nhiên, khác với vỏ Pibow, tôi muốn để phần giữa xung quanh các chip và chân GPIO mở. Điều này một phần để thông gió và một phần vì tôi không muốn đè lên trên bảng mạch. Điều này chỉ quấn quanh bên ngoài của Pi.

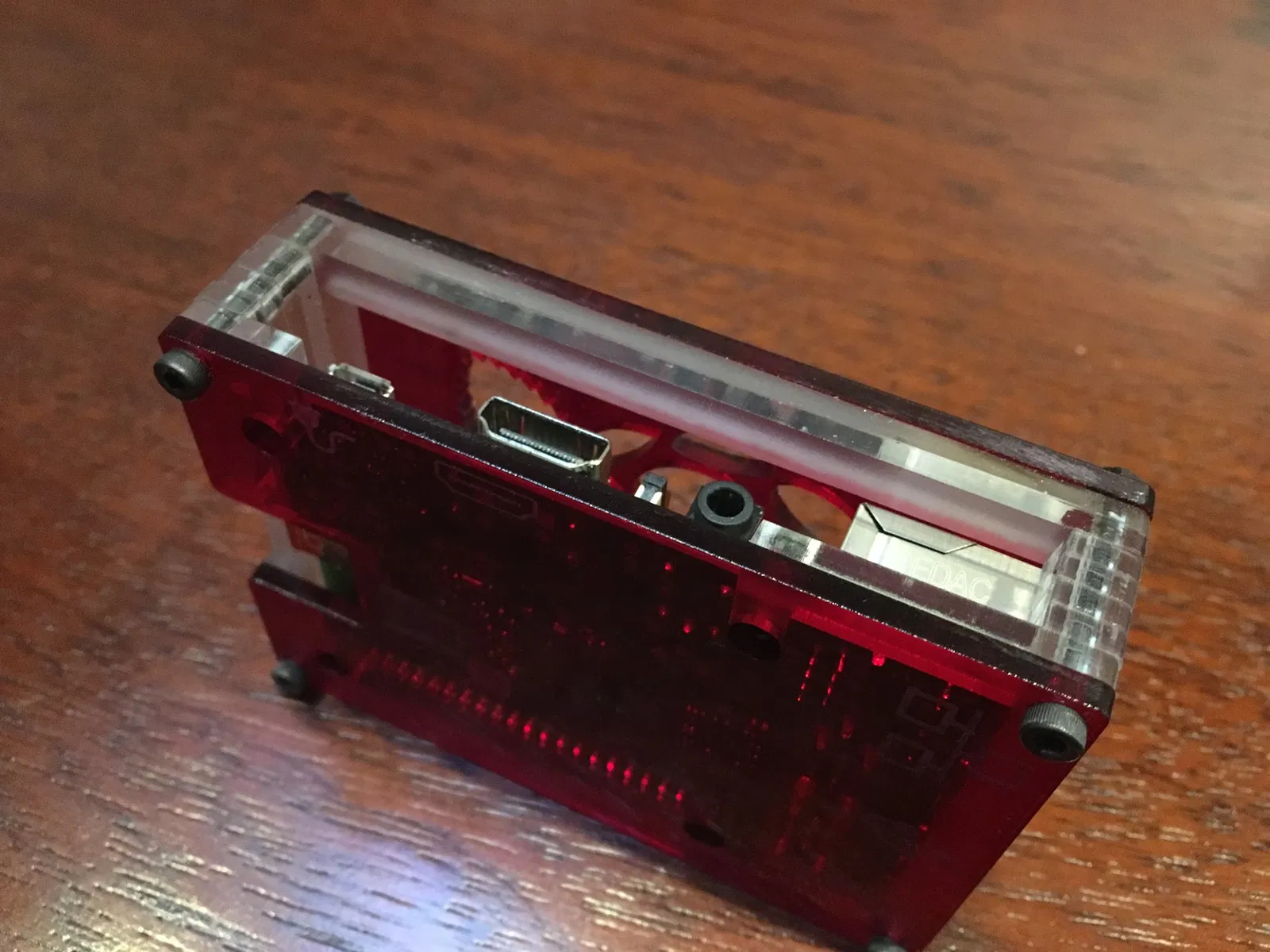

Thiết kế của tôi để lại một bên của vỏ hầu như mở. Điều đó là có chủ đích để để lại không gian thêm cho nguồn điện và HDMI. Tôi đã thử một vài vỏ khác và ống của cả cáp USB và cáp HDMI sẽ va vào bên của vỏ trước khi chúng cắm vào hoàn toàn. Không còn như vậy nữa!

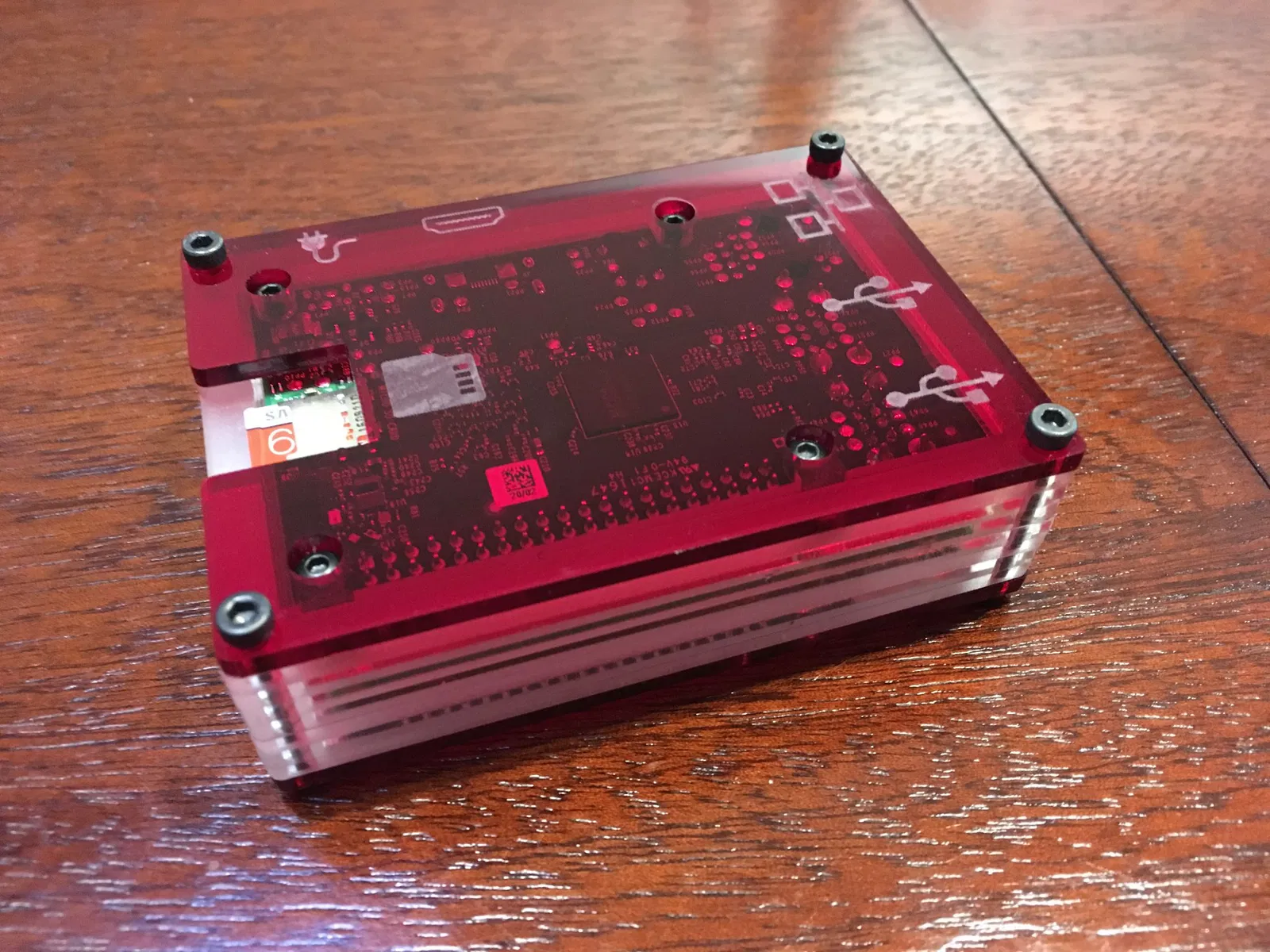

Pi được gắn vào bốn điểm trên lớp thứ hai của vỏ. Các bu lông gắn nó được lắp chìm qua các lỗ trên lớp đầu tiên. Bạn sẽ cần bốn bu lông nhỏ 3mm để gắn Pi vào vỏ và thêm bốn bu lông 3mm nữa để đi qua các góc.

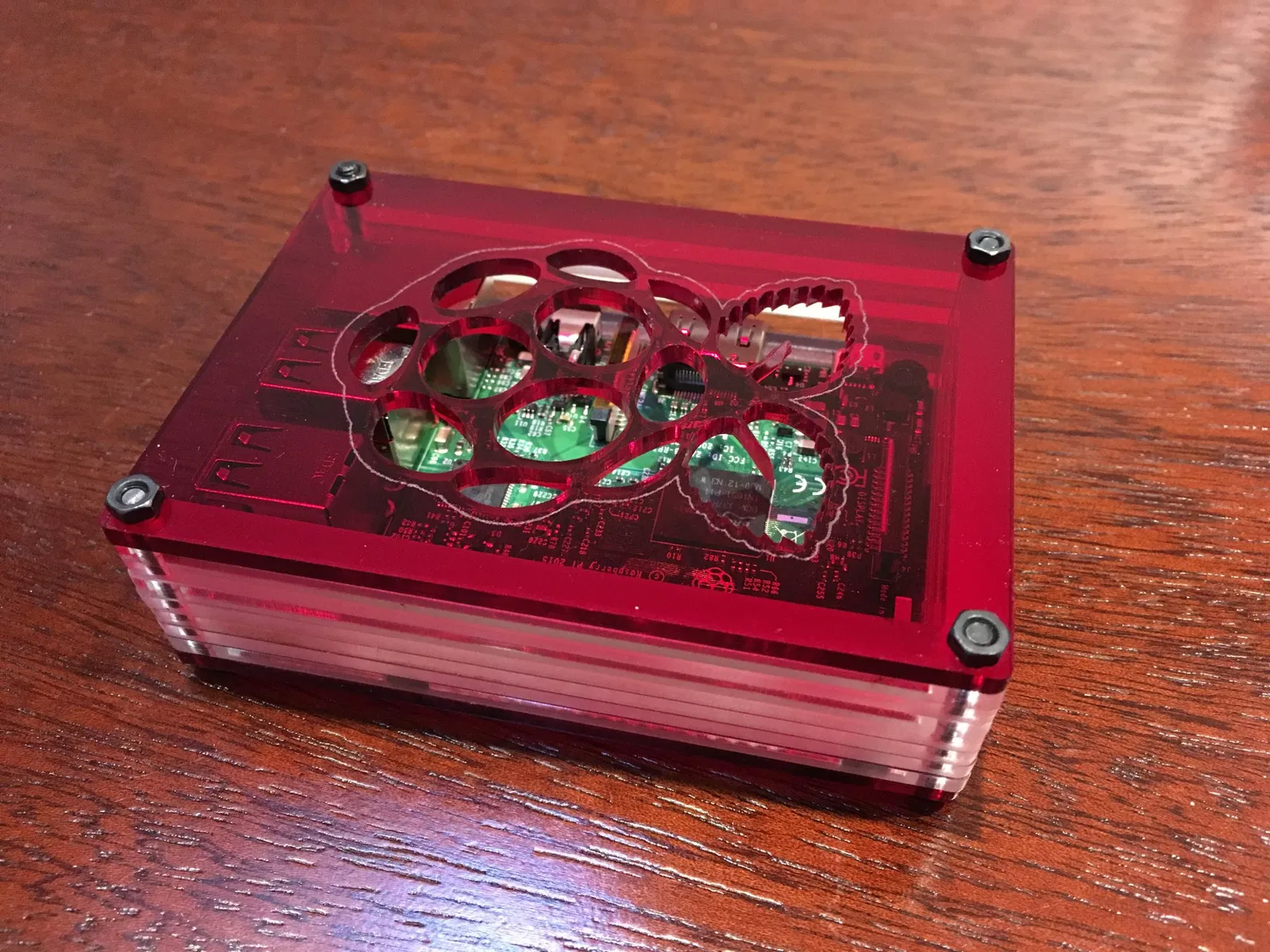

Có, logo Pi có hơi phô trương nhưng tôi cần các lỗ thông gió và nghĩ rằng, tại sao không? Hãy thoải mái remix điều này và thay thế nó bằng một mẫu hình lục giác hoặc thứ gì đó tương tự lịch sự.

Điều này chỉ được sử dụng trên Raspberry Pi 3. Tôi không biết liệu nó có hoạt động với bất kỳ thứ gì khác không. Bạn đã được cảnh báo.
