Ốp lưng Pocket Operator Mỏng (lấy cảm hứng từ ốp lưng silicon TE chính hãng)

Đây là một chiếc ốp lưng mỏng cho dòng Pocket Operators của Teenage Engineering với các nút số, lấy cảm hứng từ ốp lưng CA-X chính hãng của Teenage Engineering.

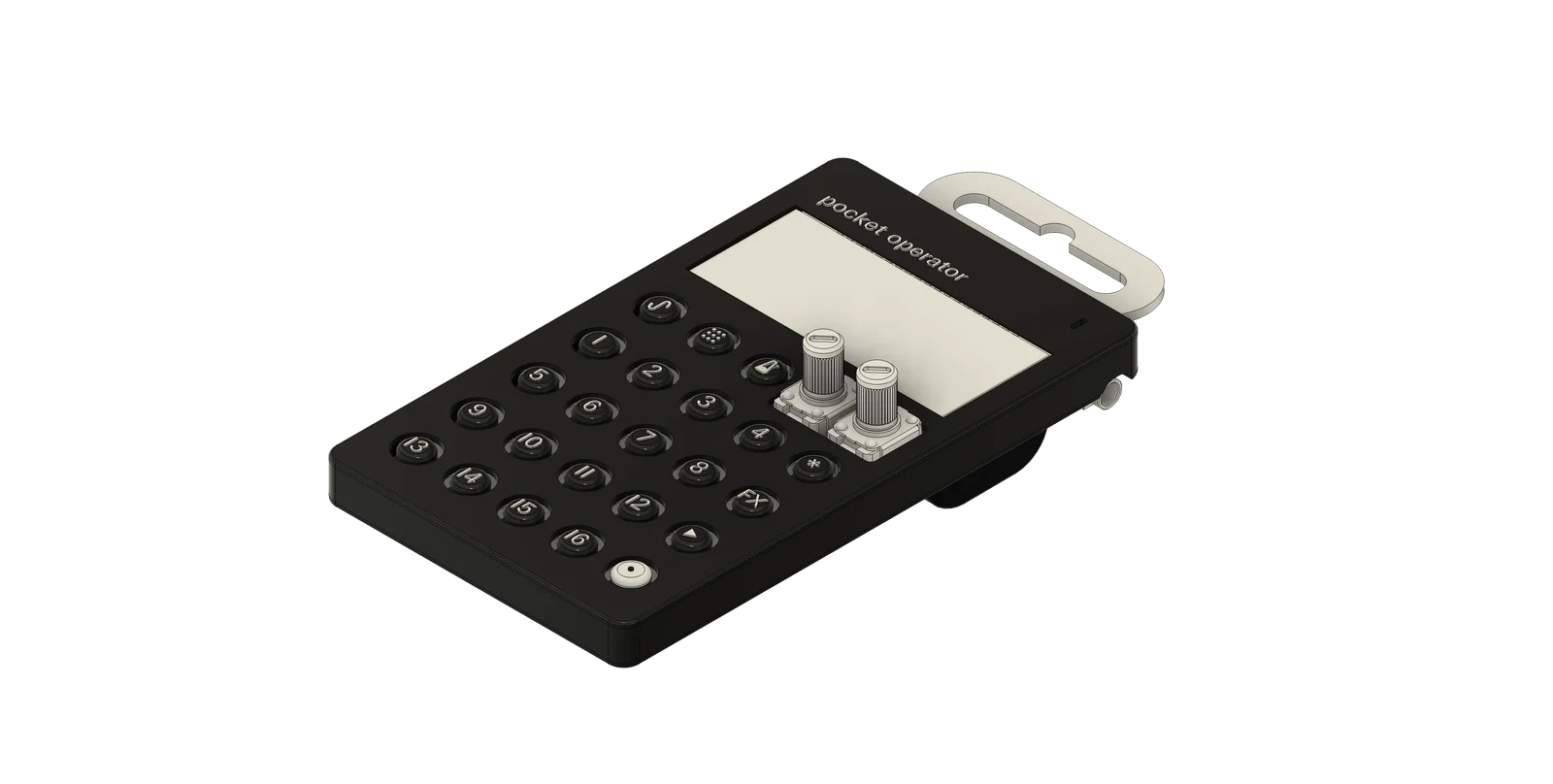

Tôi đang tìm kiếm một chiếc ốp lưng mỏng cho pocket operators của mình, nhưng tất cả các loại ốp lưng tôi tìm thấy trên Printables, Thingiverse, v.v., đều quá cồng kềnh đối với tôi. Vì vậy, tôi đã tự tạo mô hình chiếc ốp lưng này từ đầu trong Fusion 360 để có thể in trong một lần bằng hệ thống đa vật liệu (tôi đã sử dụng Bambu Lab P1S với AMS) và không cần in các nút riêng lẻ. Các nút trên ốp lưng này được gắn vào phần trên của ốp lưng bằng các cầu nối mỏng, vì vậy chúng không bị rơi ra. Bạn cũng không cần phải bẻ gãy tab treo ở phía trên!

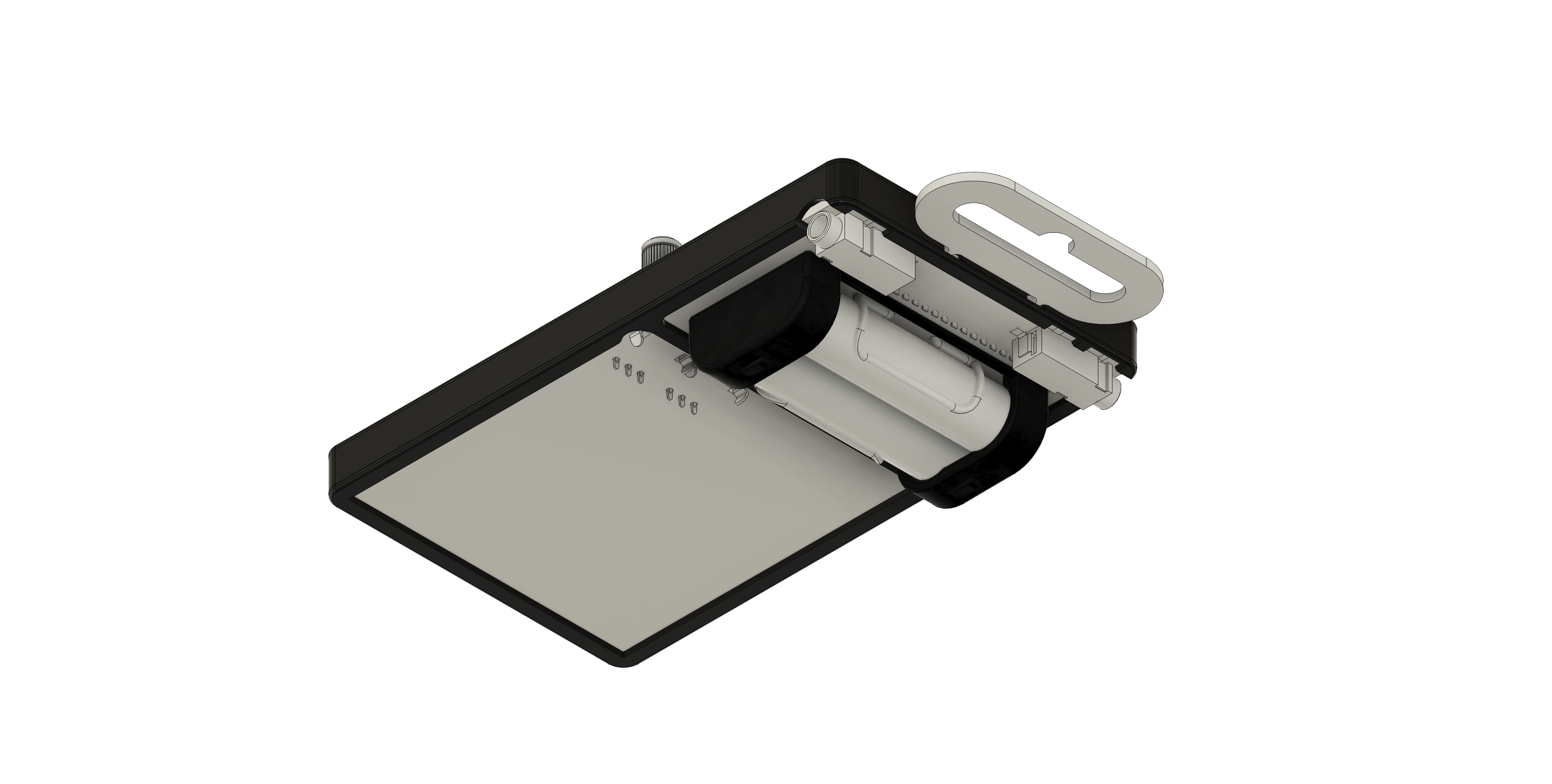

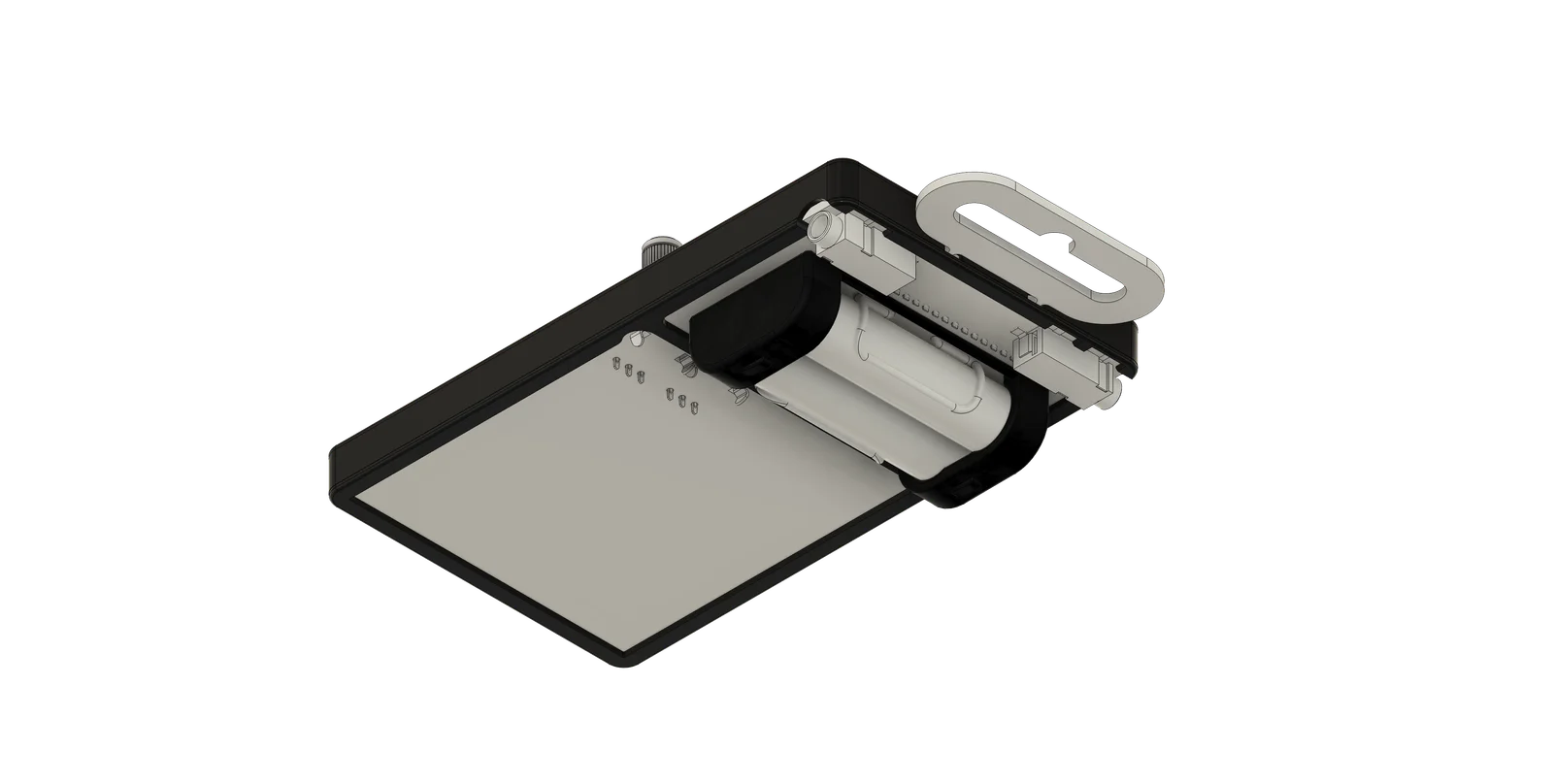

Bản in gồm ba phần: Phần trên (Upper), Phần dưới (Lower) và Nắp pin (Battery Cover). Phần trên của ốp lưng có các bộ phận hỗ trợ được tích hợp sẵn, cũng như các lớp giao diện hỗ trợ. Các lớp giao diện này được thiết kế để in bằng vật liệu hỗ trợ (tôi đã thử PETG nhưng không thành công lắm, chưa có vật liệu hỗ trợ PLA). Cuối cùng, tôi quyết định thử thu nhỏ các lớp giao diện hỗ trợ theo hướng trục z, vì vậy có ba lớp "trống" phía trên nó, và điều đó đã hoạt động tốt với tôi (tôi đã chọn tất cả các lớp giao diện hỗ trợ và giảm chiều cao trục z của chúng xuống khoảng 94%). Tệp 3mf cho Phần trên của ốp lưng đã được thiết lập sẵn để in bằng Orcaslicer trên Bambu Lab P1S với AMS và đầu phun 0.2mm, chỉ sử dụng PLA.

Nếu bạn đang in bằng tệp 3mf của tôi, bạn sẽ phải cẩn thận tháo các nút ra trước khi loại bỏ phần còn lại của bộ phận hỗ trợ. Tôi đã sử dụng một que nha khoa để nhẹ nhàng cạy chúng ra khỏi giao diện hỗ trợ trong khi dùng ngón tay giữ phần còn lại của nút. Các nút được gắn bằng một cầu nối mỏng với phần ốp lưng chính, vì vậy hãy cẩn thận hoặc bạn sẽ làm rách các nút ra hoàn toàn (tôi cũng đã từng bị như vậy – bạn có thể dán chúng lại bằng keo siêu dính, nhưng trông sẽ không đẹp).

Nếu bạn đang tự thiết lập bản in của mình, hãy đảm bảo rằng bạn sử dụng vật liệu hỗ trợ cho các lớp giao diện (chúng sẽ hiển thị dưới dạng "PETG (#)" trong phần mềm slicer của bạn) hoặc giảm chiều cao trục z của chúng một chút, để có một khoảng trống giữa lớp trên cùng của giao diện và lớp dưới cùng của các bộ phận thực tế.

Các bộ phận hỗ trợ thực tế nên được thiết lập để in với một lớp vỏ duy nhất, hai lớp đáy và lớp trên cùng, và 2% vật liệu độn, tôi đã sử dụng mẫu rectilinear thẳng hàng.

Bạn có thể thử nghiệm với các mẫu bề mặt trên cùng để có "giao diện" khác nhau cho ốp lưng. Tôi thực sự thích mẫu Hilbert Curve, nhưng nó đã làm hỏng logo pocket operator ở phía trên. Cuối cùng, tôi đã sử dụng Octagram Spiral, và tôi nghĩ nó trông rất tuyệt!

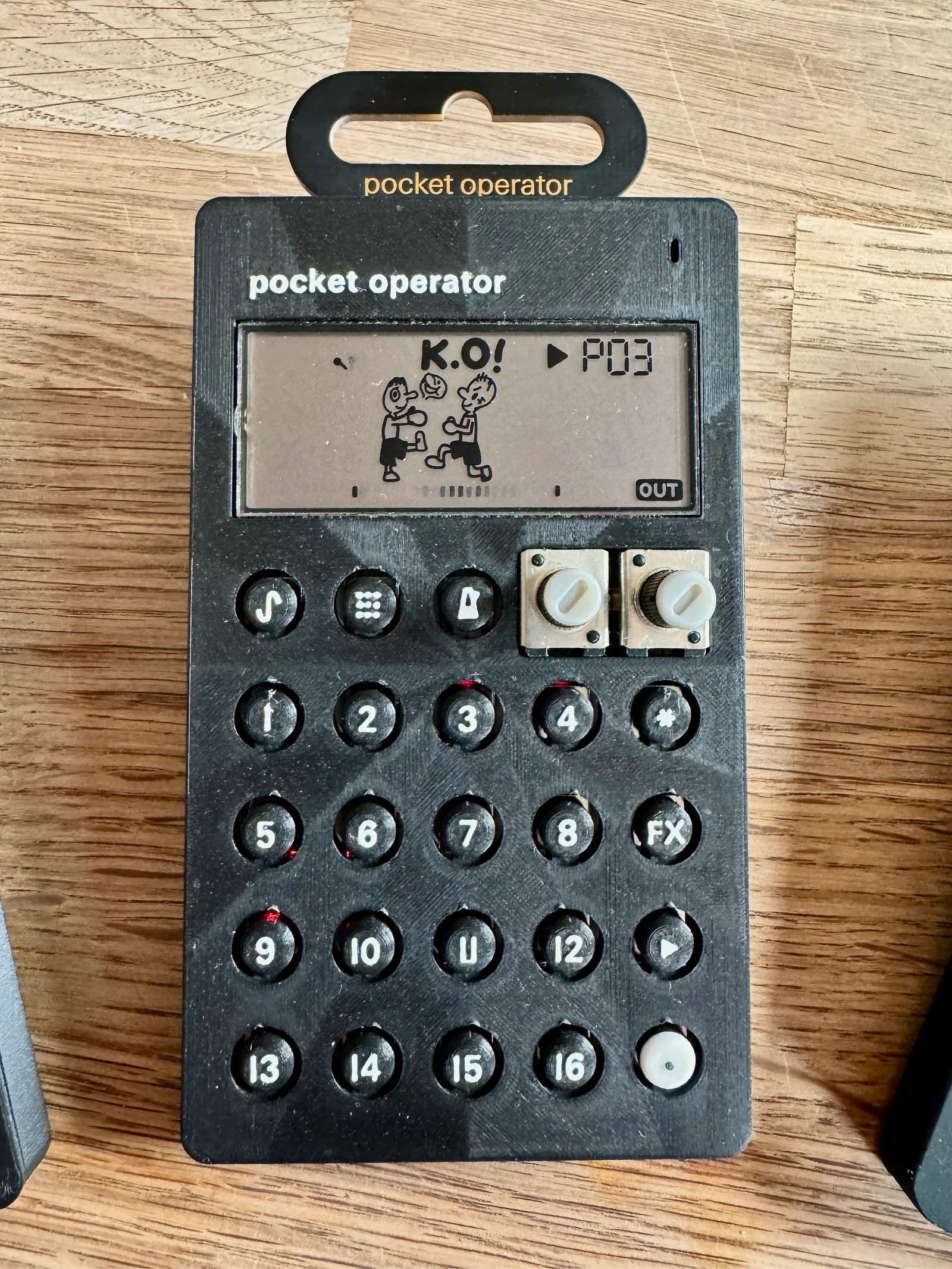

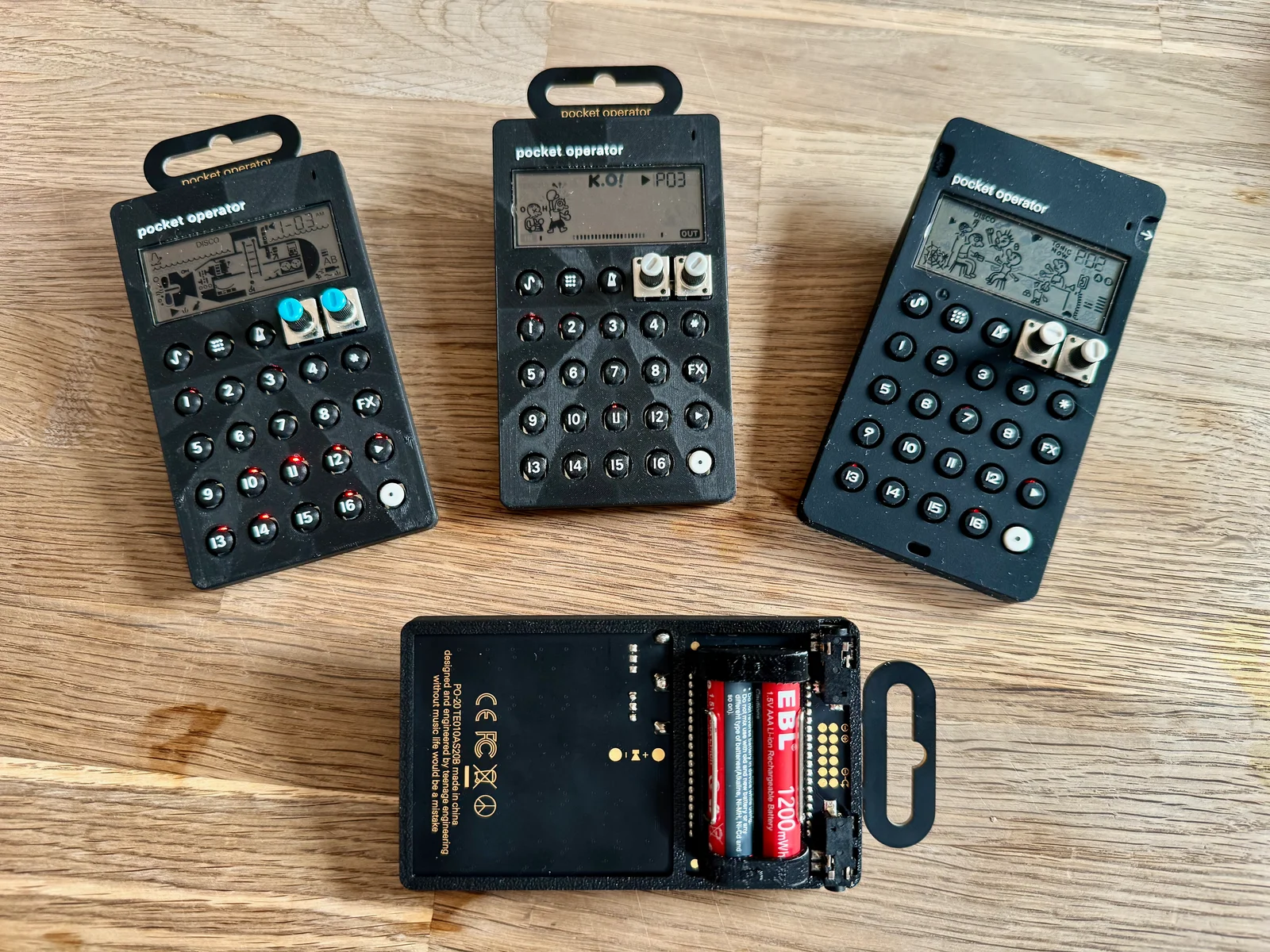

Chọn màu sắc của riêng bạn cho logo pocket operator, văn bản trên nút và nắp nút cho nút ghi âm. Tôi chỉ sao chép màu sắc của ốp lưng chính hãng vì tôi đã có một chiếc. Giờ đây, tất cả các PO của tôi trông giống nhau, xem hình.

Phần dưới của ốp lưng là một bản in đơn giản – tôi đã in nó với bộ phận hỗ trợ dạng cây chỉ trên mặt bàn in (có một số tab khóa có phần nhô ra 90º, vì vậy bộ phận hỗ trợ là cần thiết để có bản in đẹp, giúp ốp lưng đóng chặt sau khi in). Phần dưới sẽ khớp vào phần trên. Bạn có thể cần phải uốn cong các cạnh một chút để luồn các giắc cắm 1/8" của PO qua Phần dưới.

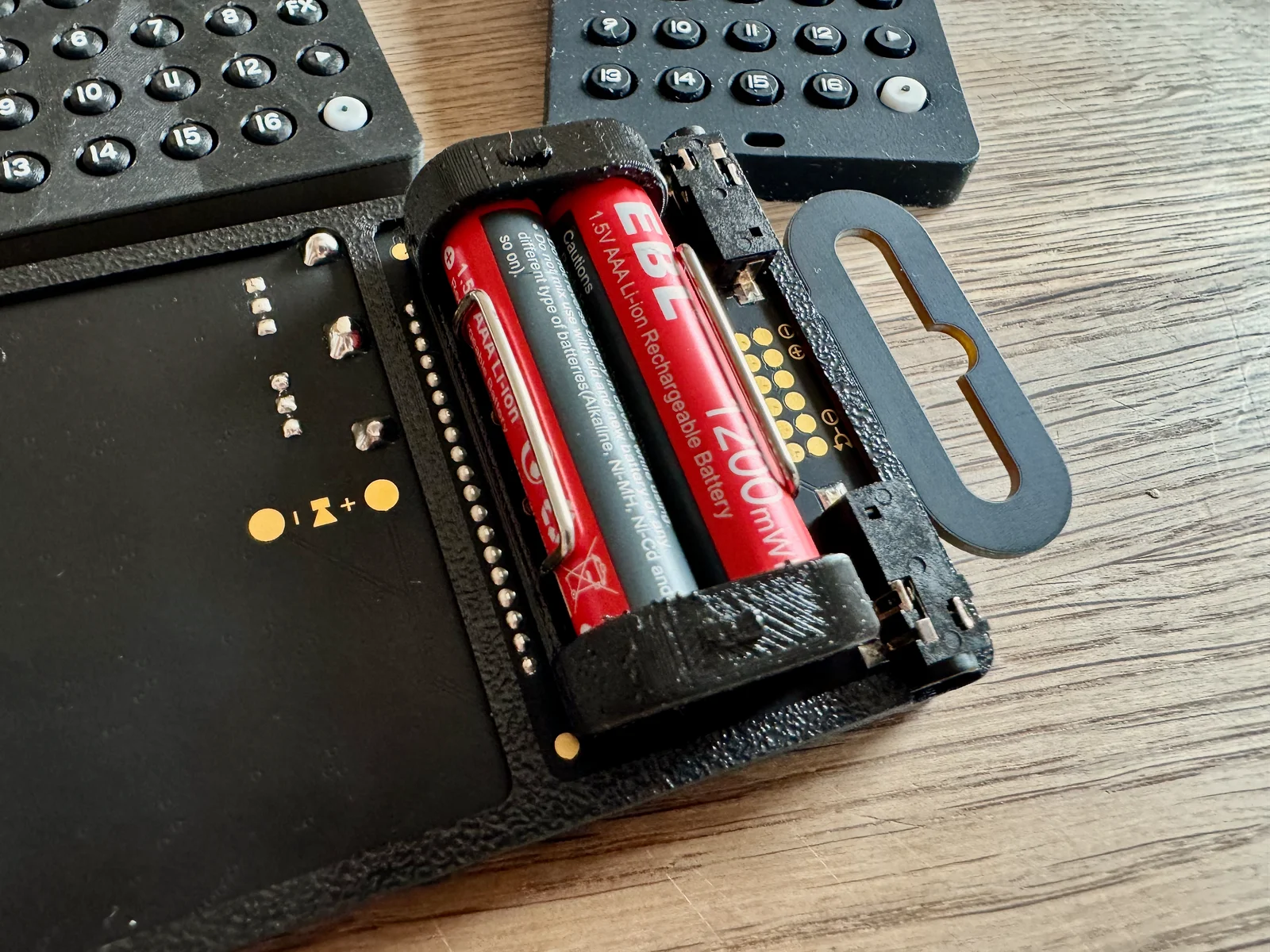

Nắp pin được in từ TPU, vì vậy nó có tính đàn hồi và có thể tháo ra để thay pin. Nó vừa vặn, nên không bị rơi ra.

Tôi bao gồm tệp Fusion 360 trong trường hợp bạn muốn tự chỉnh sửa thiết kế (ví dụ: xóa các khe cho tab treo, v.v.)

Hãy cho tôi biết trong phần bình luận xem mọi thứ thế nào – rất muốn xem ảnh của bạn!
