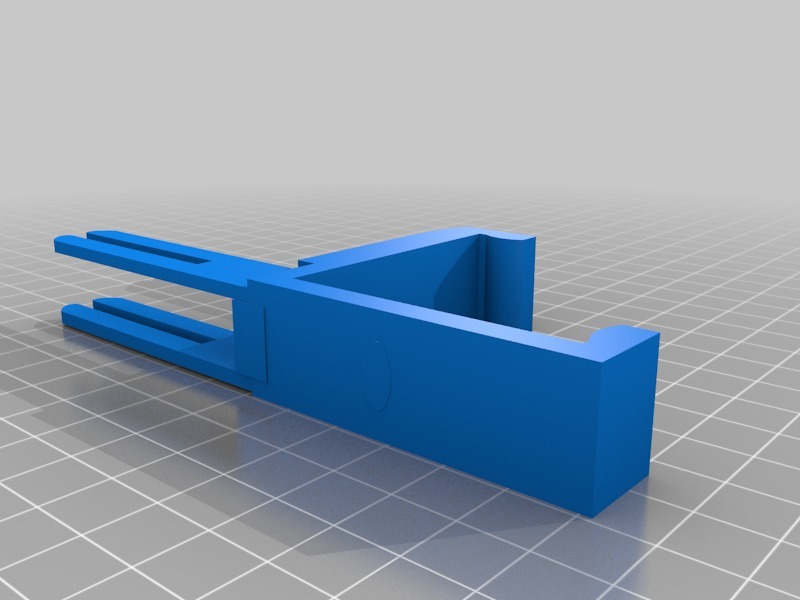

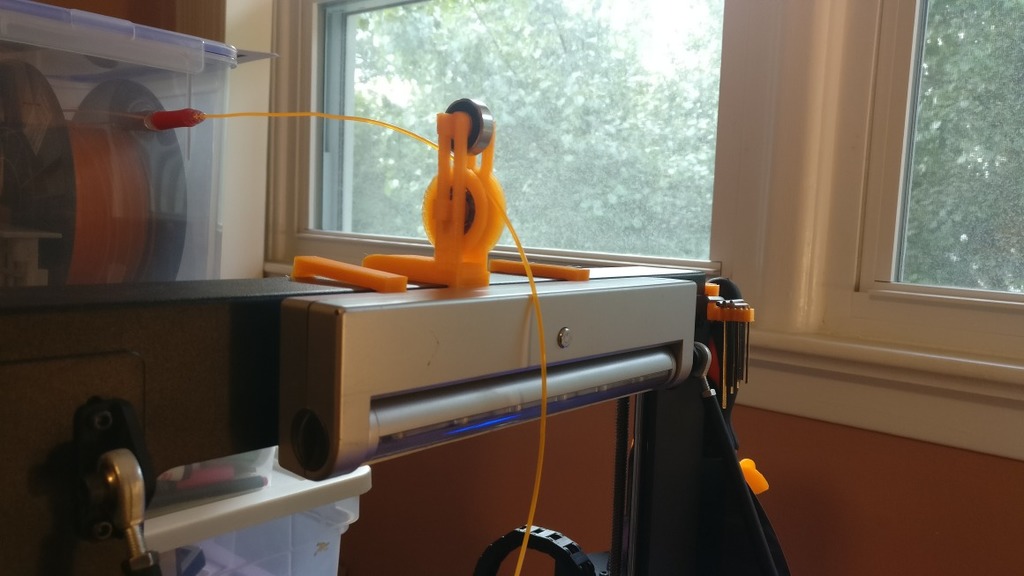

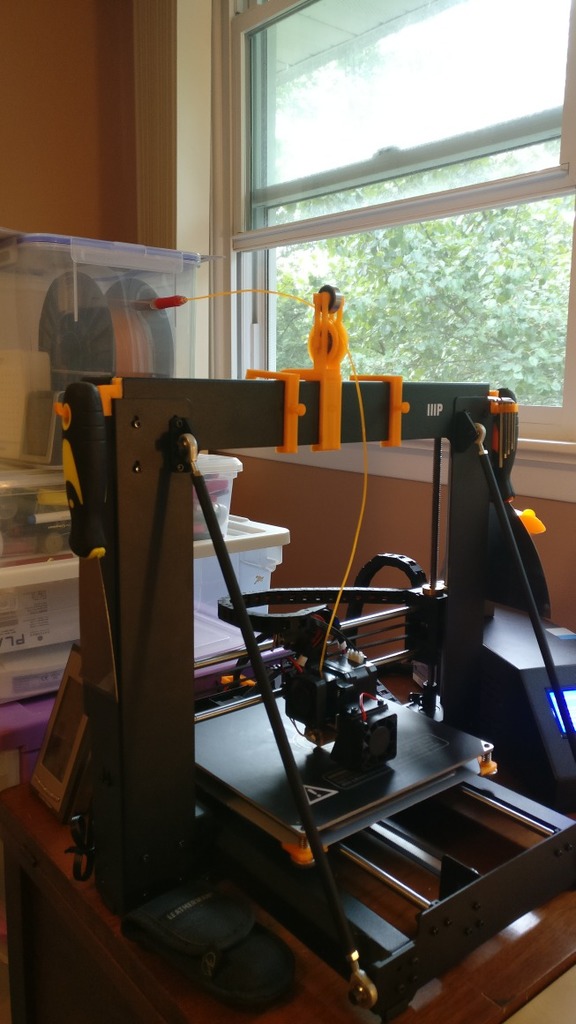

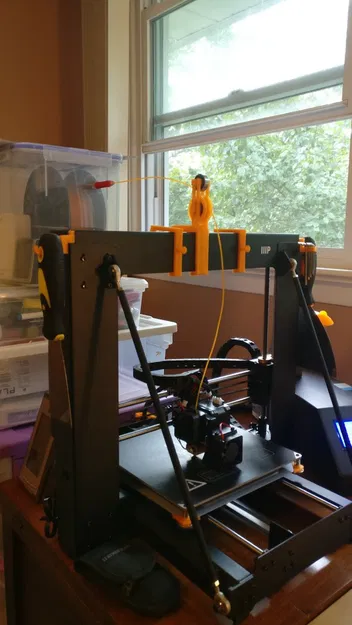

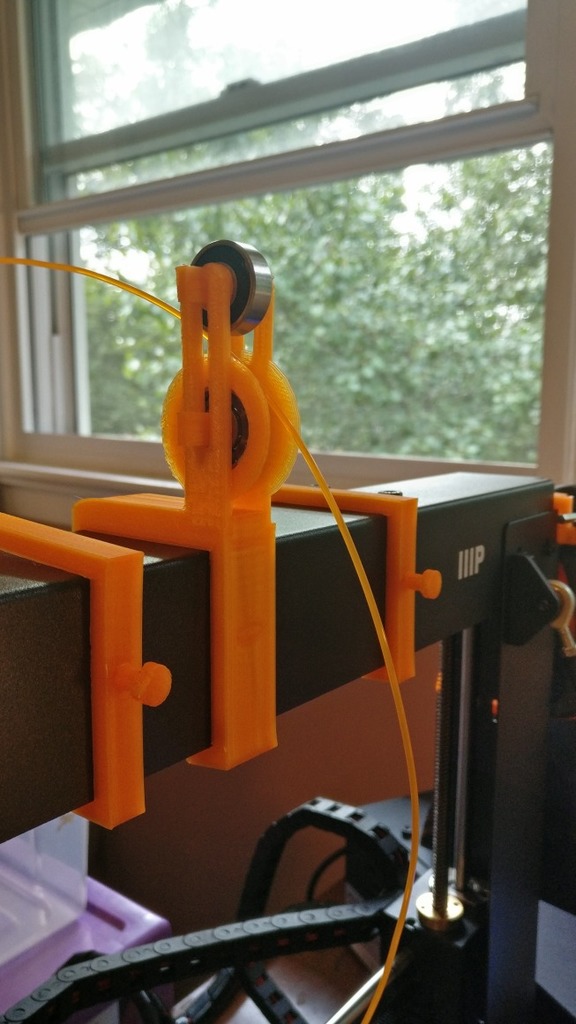

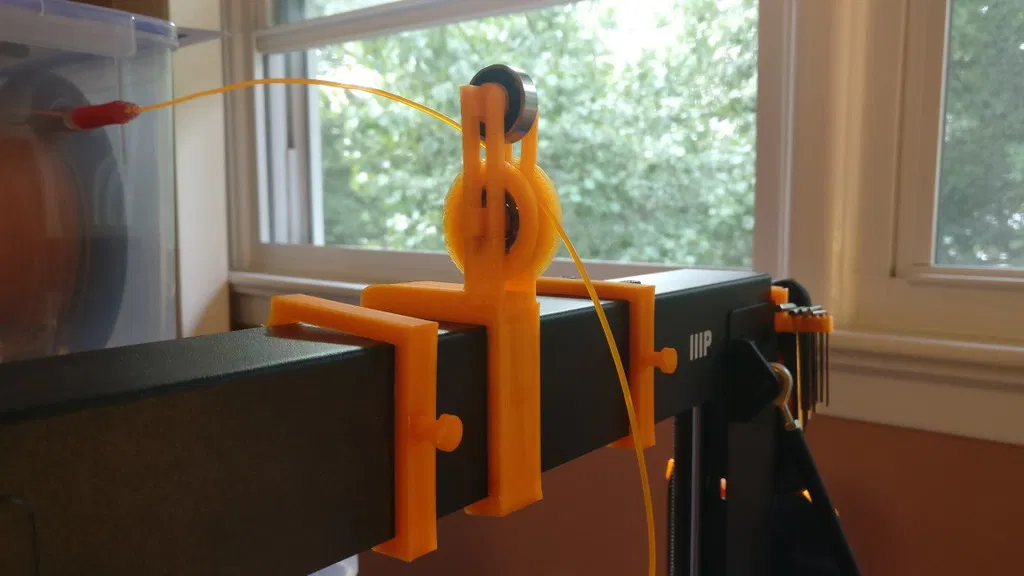

Dẫn Hướng Sợi Dây Có Vòng Bi Gắn Cho Wanhao Duplicator i3 (Và Máy Tương Tự)

Đây là phiên bản được chỉnh sửa lại từ https://www.thingiverse.com/thing:444591 để gắn lên máy Wanhao Duplicator i3 (và các máy in tương tự). Bạn sẽ cần tải các bộ phận khác từ đó.

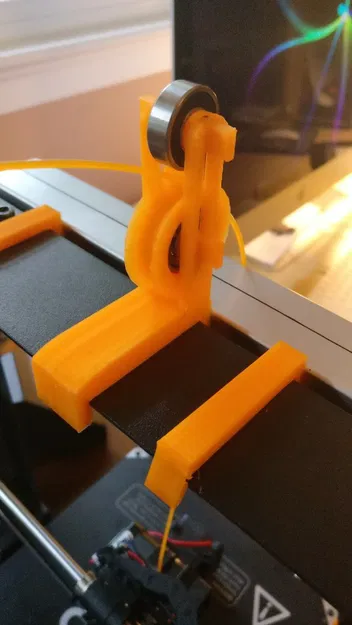

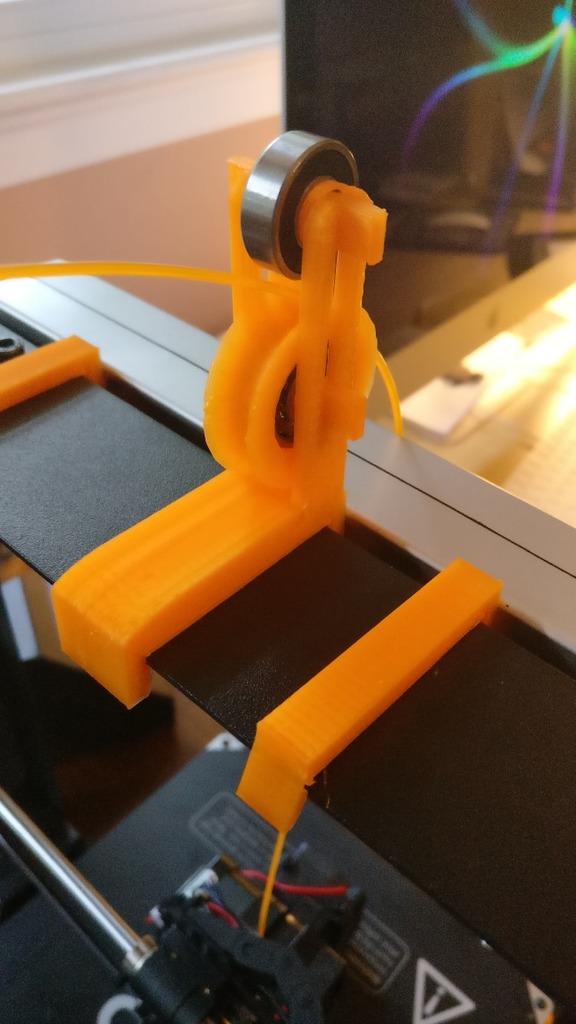

Bộ này sử dụng hai vòng bi mini 608ZZ (8x22x7) bằng mỡ 8mm.

In 1 puli, 1 kẹp giữ sợi dây, 4 vòng đệm và 2 trục.

Tôi đã in thành hai phần:

Phần 1: 1 puli, 1 kẹp giữ sợi dây (.2mm lớp và 50% mật độ ruột, có support, không brim)

Phần 2: 4 vòng đệm, và 2 trục (.2mm lớp và 100% mật độ ruột, có brim, không support)

Tôi làm dung sai rất chặt trên puli, bạn có thể cần điều chỉnh tỷ lệ tùy theo độ chính xác của máy in.
