Giá đỡ thêm tín dụng cho máy chơi pinball Gottlieb

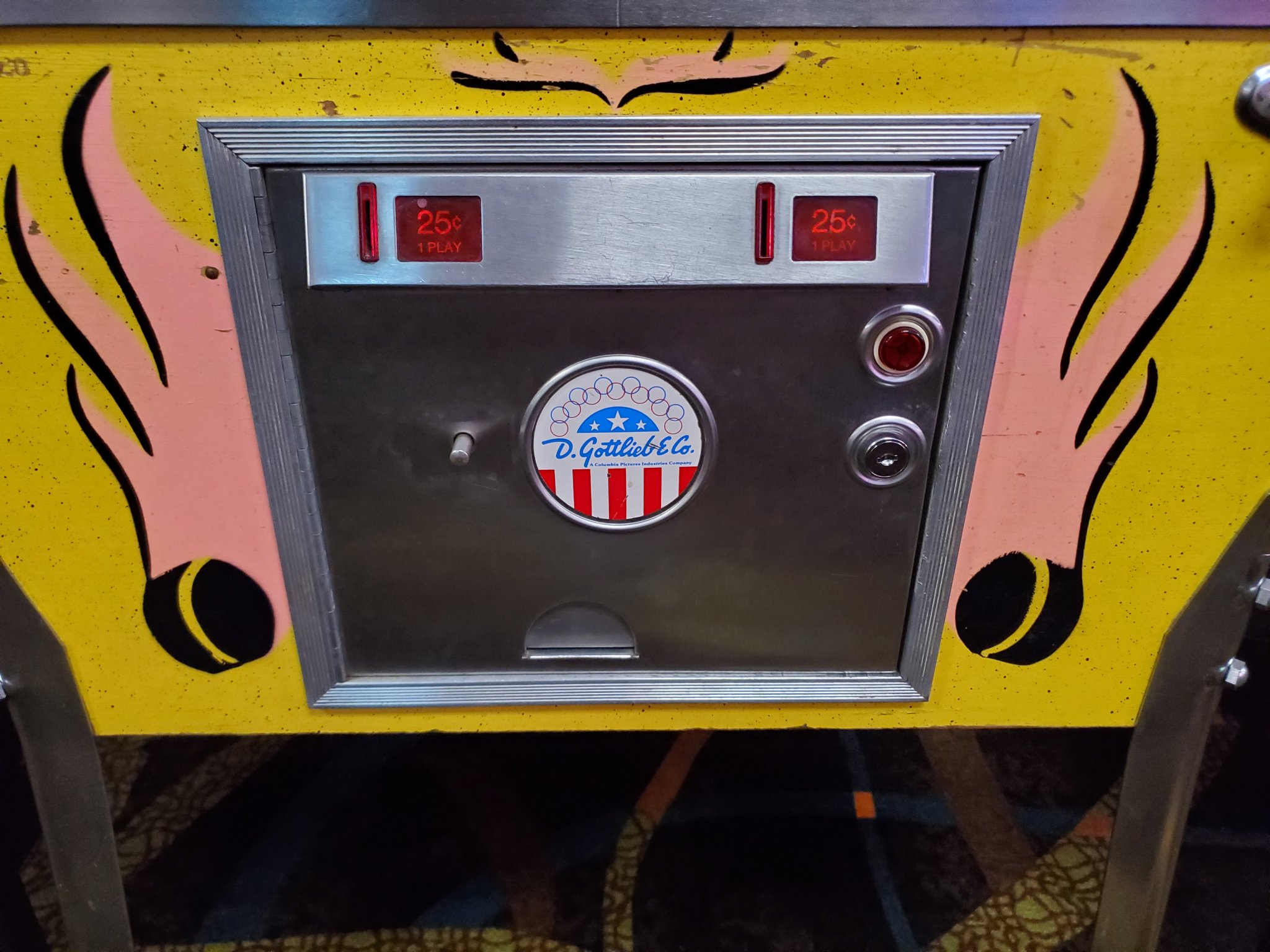

Bản lắp này cho phép bạn thêm một công tắc vào cơ chế từ chối đồng xu trên các cửa đồng xu Gottlieb tương thích. Tôi đã lắp đặt điều này trên một Roller Disco, nó có vẻ cũng tương thích với bất kỳ trò chơi Gottlieb nào có một pít-tông từ chối đồng xu cho tất cả các khe đồng xu. (Các ví dụ tôi đã xem: Sinbad, Joker Poker, Count-Down, Genie, Mars God of War, Pink Panther, Haunted House, và Punk!) Không cần sửa đổi nào ngoài việc hàn vào công tắc đăng ký đồng xu hiện có nên điều này không xâm lấn hơn so với việc bảo trì pinball tiêu chuẩn. Bạn có thể sử dụng điều này với các cơ chế đồng xu đã được lắp đặt nhưng sẽ dễ dàng hơn để kích hoạt mà không có chúng. Nó được thiết kế cho một công tắc vi mô cuộn (180-5119-02, 180-5168-00, Omron SS-5GL2-FT, Cherry DB1C-B1RC ZF là một vài) nhưng có thể có khả năng được sử dụng với các công tắc vi mô cần gập tùy chỉnh khác hoặc một công tắc vi mô cuộn mô phỏng.

Các bộ phận cần thiết:

• Một công tắc vi mô. Công tắc cuộn Omron SS-5GL2-FT đã được sử dụng trong bản thử nghiệm.
• Một đinh vít #10 x ½", kèm theo đai ốc và vòng đệm khóa để gắn vào cửa đồng xu.
• Hai đinh vít #2 x ½" để gắn công tắc vi mô.
• Dây để kết nối với công tắc đồng xu hiện có. Hai đoạn dây dài khoảng 8" mỗi đoạn, kích thước 22 là đủ.
• (Tùy chọn) Dây zip để dọn dẹp lắp đặt.

Hướng dẫn in:

Tôi đã in điều này theo hướng của STL được cung cấp, với mặt lớn có cạnh vát trên bề mặt in. In bằng AnkerMake PLA+ với 10% độ đầy.

Hướng dẫn lắp đặt:

1. Hàn các đầu dây vào các đầu tiếp điểm chung (có thể được đánh dấu là “C”) và đầu thường đóng (có thể được đánh dấu là “NC”) của công tắc. Khuyến nghị sử dụng cách điện co nhiệt nhưng có thể không cần thiết.

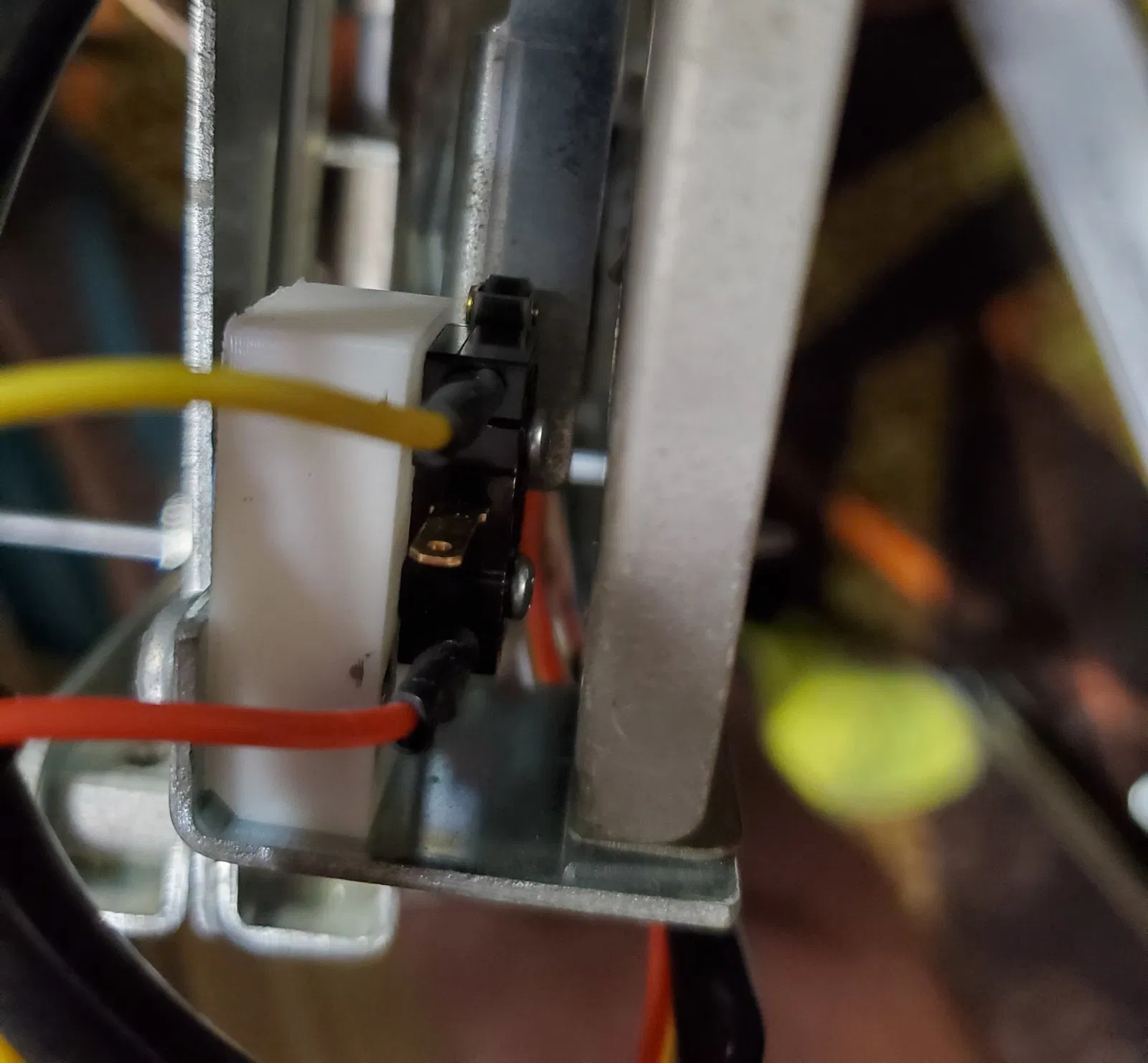

2. Chèn đai ốc #10 vào khoảng trống trên giá đỡ và sau đó lắp microswitch với các vít #2 ở cùng một bên với đầu con lăn hướng ra xa đai ốc. Đai ốc có thể khó lắp nếu công tắc được lắp trước.

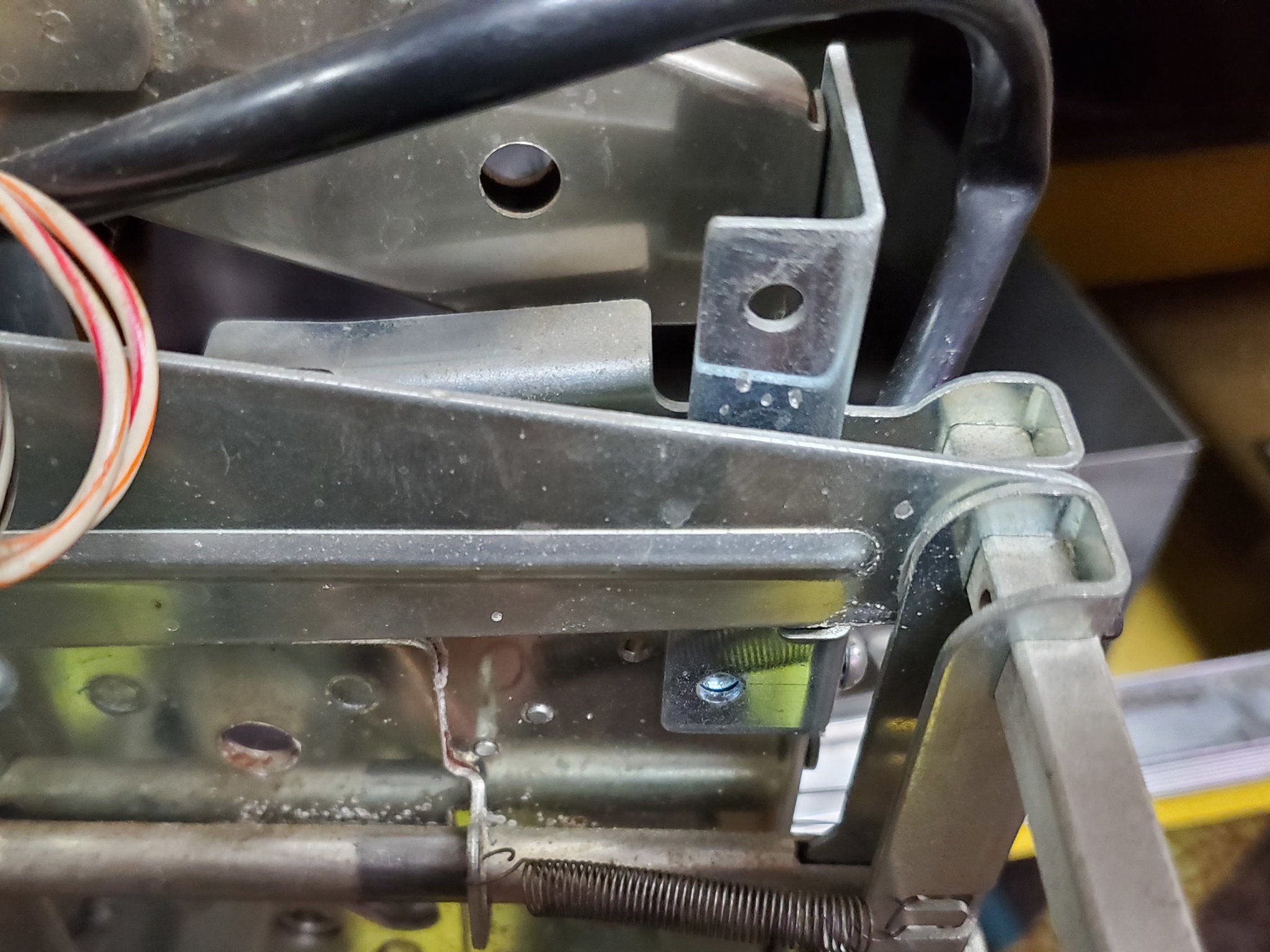

3. Chọn vị trí lắp đặt và loại bỏ cơ chế đồng xu nếu có.

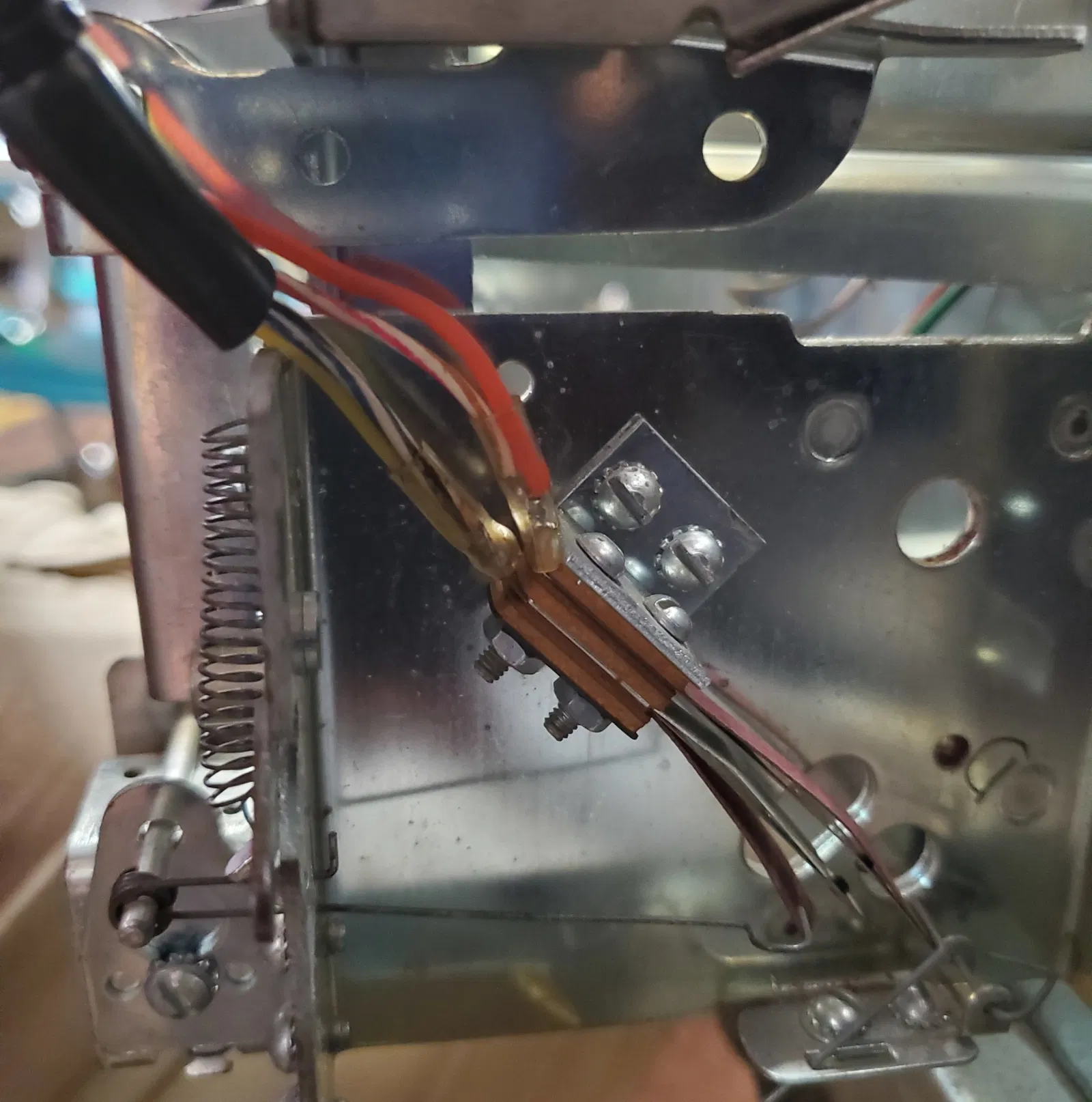

4. Hàn đầu còn lại của các đầu dây vào các đầu tiếp điểm trên công tắc đăng ký đồng xu; không quan trọng đầu dây nào đi vào đầu tiếp điểm nào. Một lần nữa, cách điện co nhiệt được khuyến nghị.

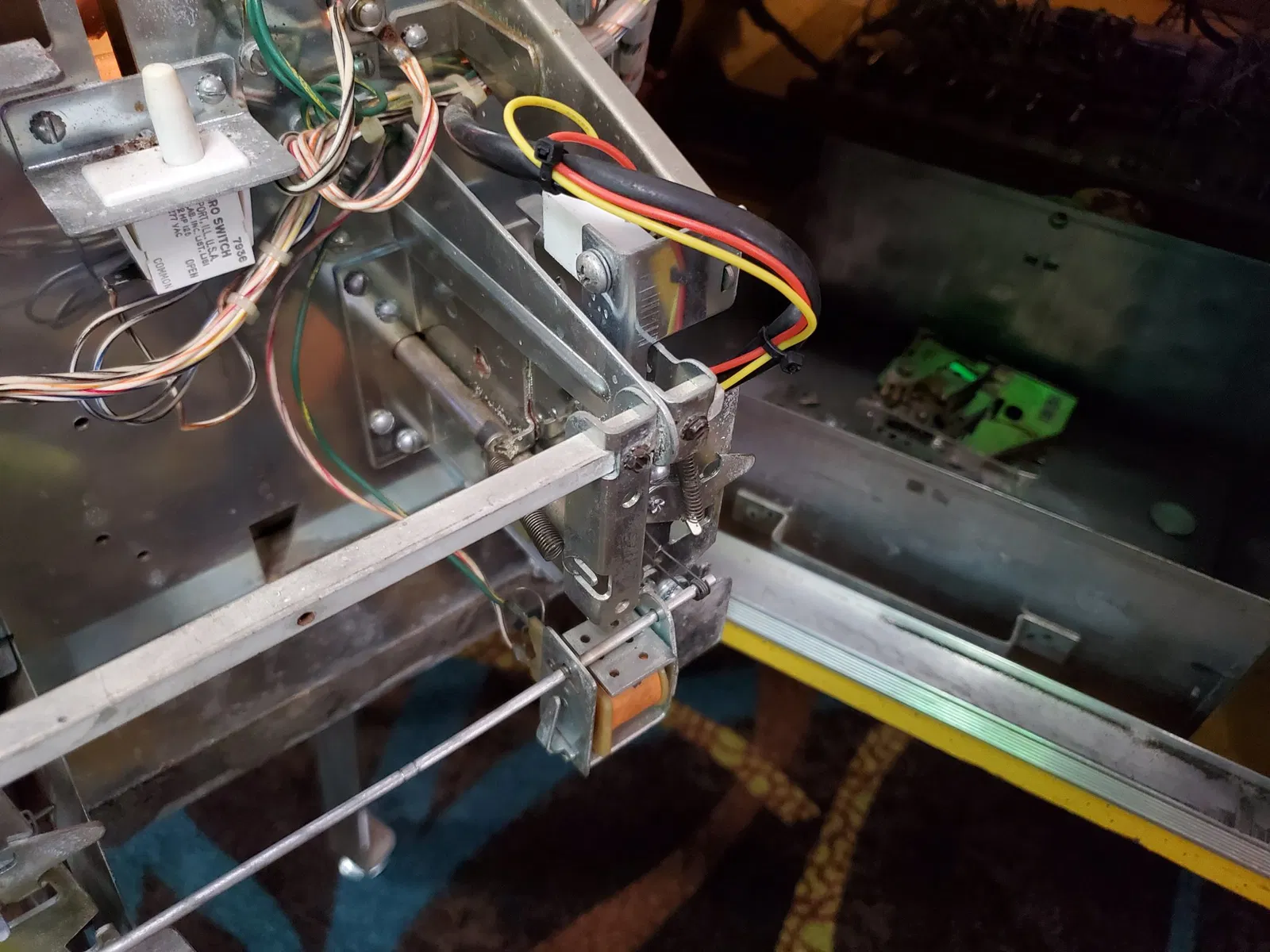

5. Đặt khối giá đỡ vào giá đỡ cửa đồng xu và lắp đinh vít #10 với vòng đệm khóa để giữ cố định.

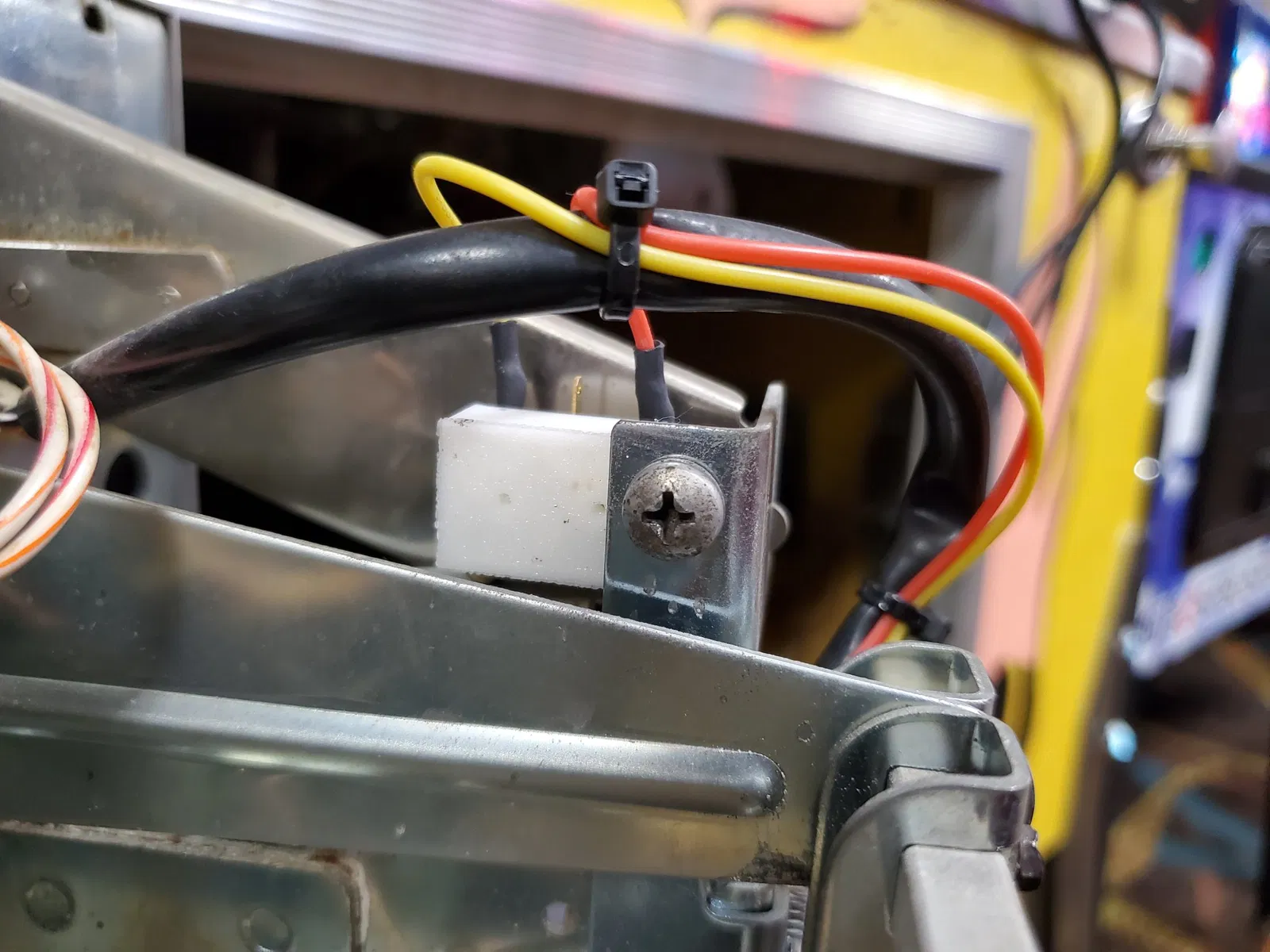

6. Dọn dẹp lắp đặt bằng dây buộc nếu muốn.
