Ramp Parameric cho robot hút bụi, xe lăn, v.v.

Cái ramp này có khớp nối đuôi én đơn giản để bạn có thể ghép lại với kích thước tùy chọn.

Để thay đổi kích thước, bạn cần đăng nhập vào Onshape (miễn phí) và thay đổi các tham số.

Link đến mô hình:

https://cad.onshape.com/documents/bd8154f80e7bb20c6e09589d/w/d352418493684a6d6ce65e2a/e/f3b8e97481db3d6b01a3cefe?renderMode=0&uiState=657b530bf7259650f0019017

Ở cuối tài liệu Onshape, có một tab cho các bộ phận trung tâm (centerpiece) và một tab cho các bộ phận đầu cuối (end pieces). Các biến ramp_height, ramp_depth và dovetail_tolerance phải giống nhau cho cả centerpiece và end piece.

Đối với centerpiece, bạn có thể thay đổi module_width thành độ rộng mong muốn. Đối với end pieces, nó được gọi là end_width.

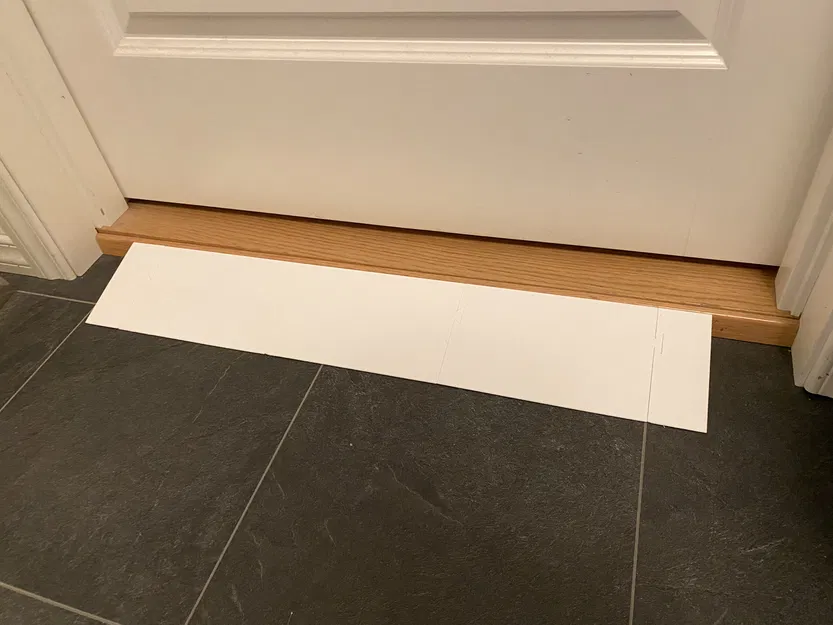

Ramp trong hình không được in để sử dụng với cửa này trong nhà, do đó nó không đủ rộng. Hình ảnh chỉ mang tính minh họa.

Nếu bạn gặp khó khăn trong việc thay đổi tham số, hãy để lại bình luận, tôi sẽ xem có thể giúp gì không.

Hiện tại:

Centerpieces = rộng 200mm

End Pieces = mỗi cái rộng 50mm.

Chiều cao ramp = 30mm

Độ sâu ramp = 130mm (độ dốc 13 độ)

Khe hở đuôi én được đặt mặc định là 2mm, khi sử dụng nó sẽ được chia đôi, vì vậy khe hở sẽ khoảng 1mm xung quanh. Trên bản in của tôi, chúng khớp hoàn hảo với giá trị mặc định (PETG).

Ngoài ra còn có một góc lượn (fillet) 1mm ở phần sàn mỏng.

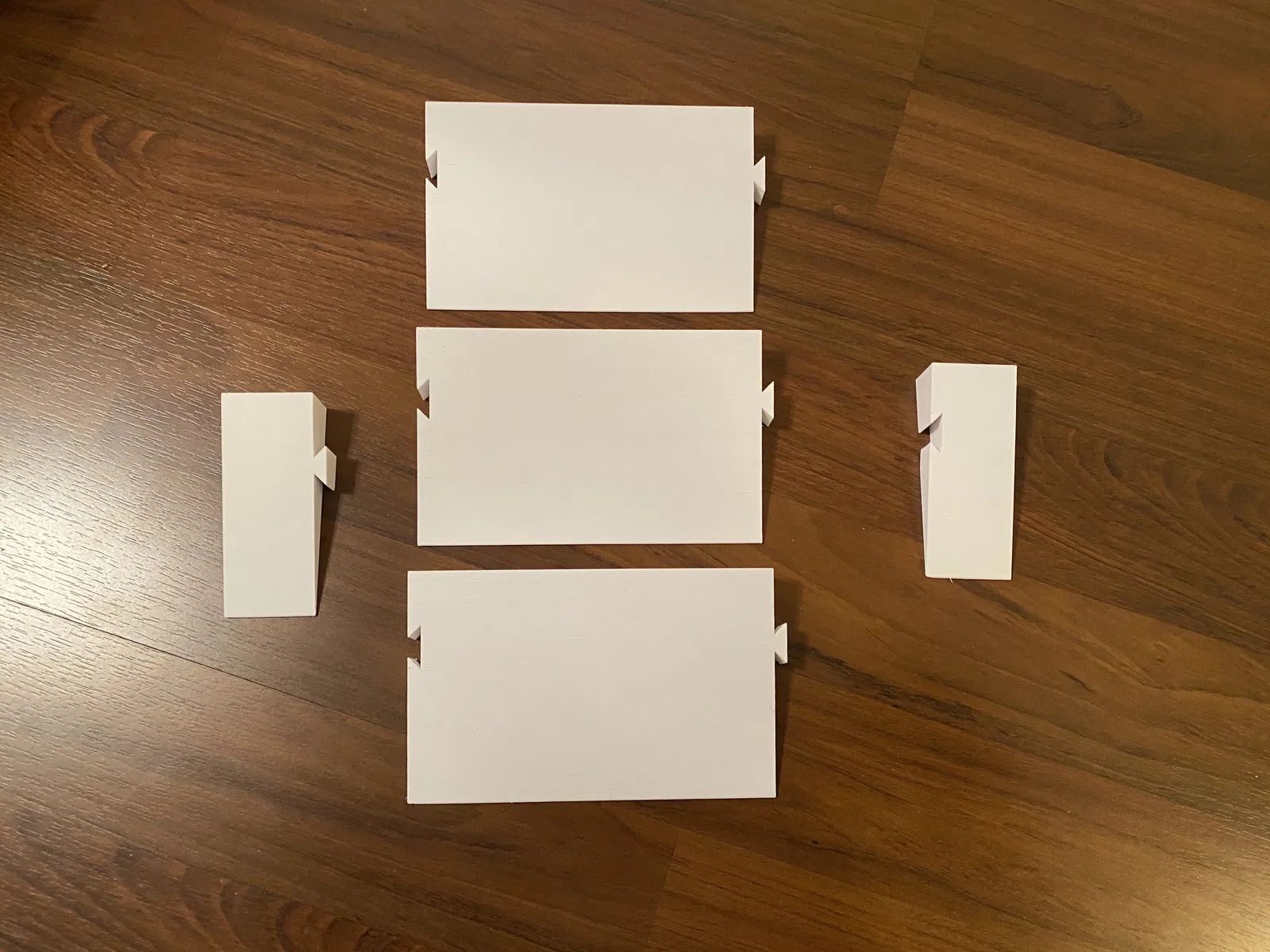

Các hình ảnh cho thấy một ramp gồm 3 phần trung tâm và cả hai phần đầu cuối, tổng cộng là 70cm chiều rộng ramp. Vì nó là dạng parametric, và bạn có thể in bao nhiêu phần trung tâm tùy thích, bạn cũng có thể làm nó rộng tùy ý.

Để ramp phù hợp với nhu cầu của bạn, hãy chia độ rộng để có các phần trung tâm có kích thước bằng nhau, và chia phần còn lại để các phần đầu cuối cũng có kích thước bằng nhau. Trông sẽ đẹp nhất.

Cách thiết kế này cho phép bạn làm nó rộng tùy ý, và có độ dốc, độ sâu tùy theo khả năng của máy in. Nếu bạn muốn một cái thật hẹp, chỉ cần in các phần đầu cuối và ghép chúng lại với nhau. Rất linh hoạt!

Tôi đã in với:

6 lớp vỏ (walls)

6 lớp trên cùng (top layers)

6 lớp dưới cùng (bottom layers)

20% độ đặc ruột (infill)

Độ cao lớp in 0.2mm.

Do bản chất của in 3D, bạn sẽ thấy các đường lớp in trên bề mặt trên cùng nếu in như mặc định. Thông thường không mong muốn, nhưng ở đây nó hữu ích vì bề mặt hơi nhám, giúp tăng độ bám. Nếu bạn muốn bề mặt mịn hơn, hãy lật ngược nó lại khi in.
