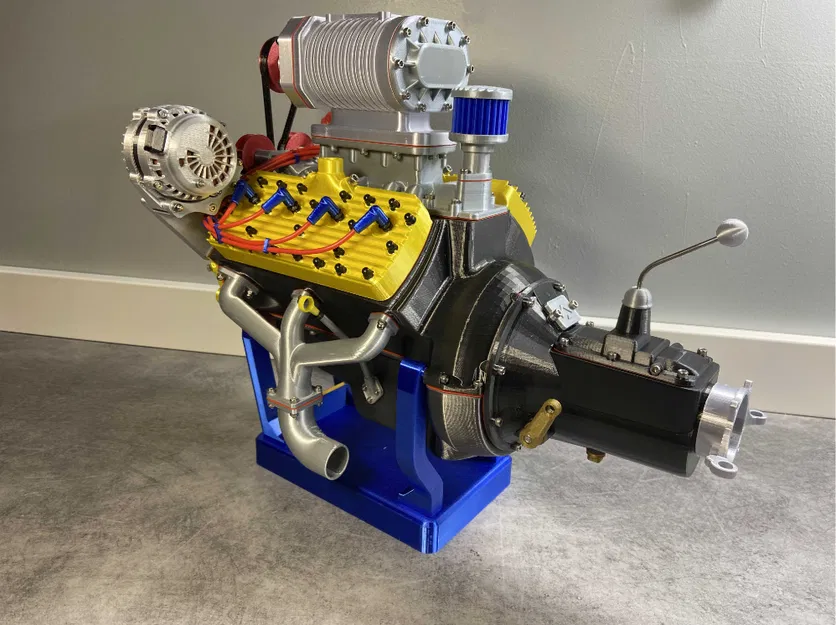

Ford FlatHead V8 (12/14) / Bộ phận mở rộng hộp số

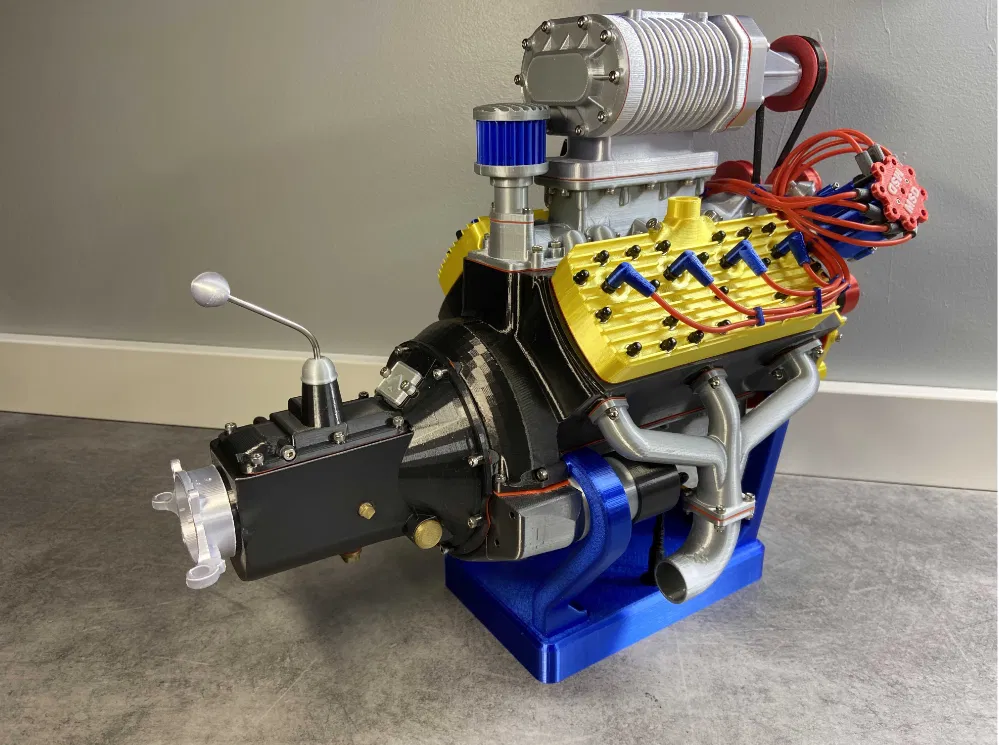

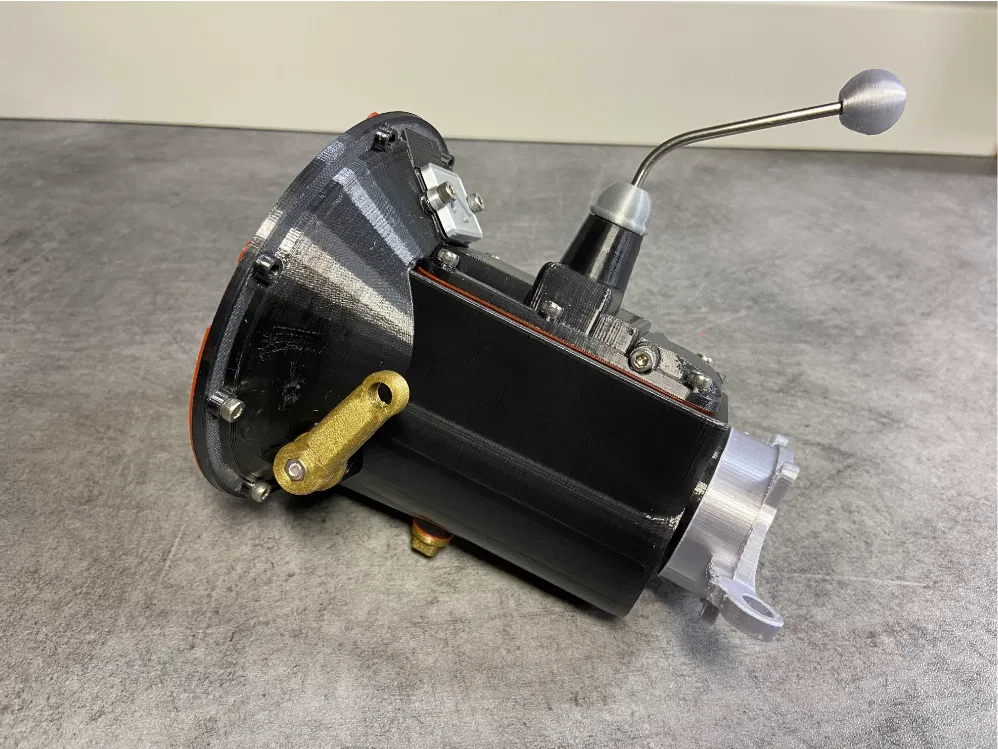

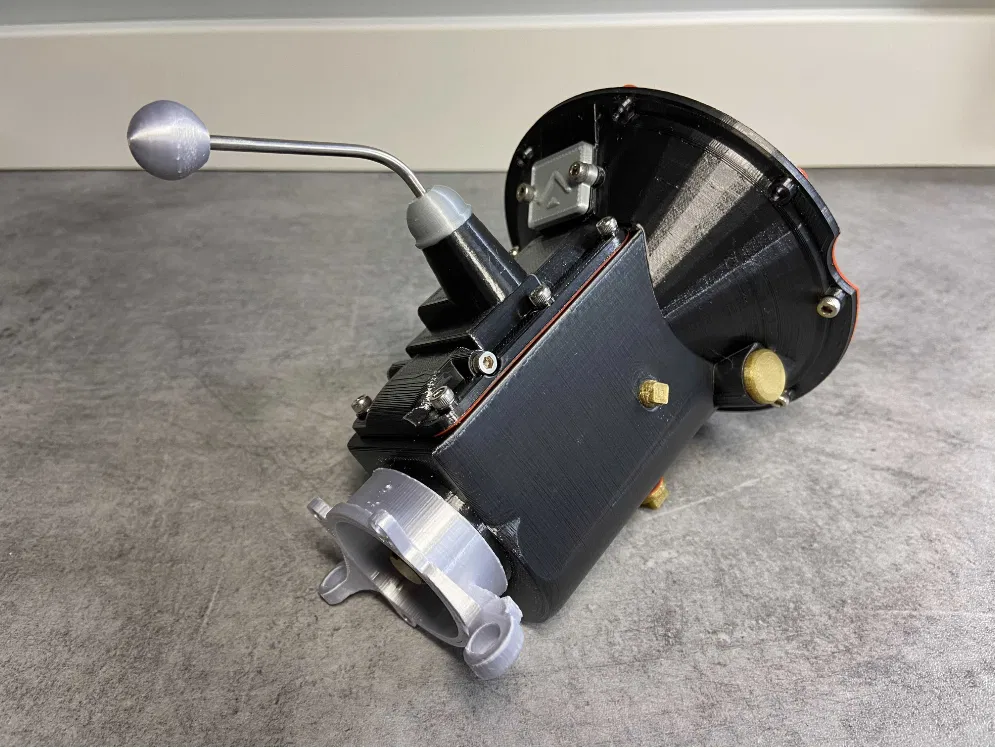

Đây là bộ phận mở rộng hộp số 3 cấp cho Ford FlatHead V8, một bản phối lại phức tạp từ mô hình "1939 Ford Toploader Transmission". Bao gồm 19 chi tiết, trục nhả và trục truyền động quay trên ổ bi, với các cài đặt in chi tiết và danh sách phụ kiện kèm theo.
Mô tả

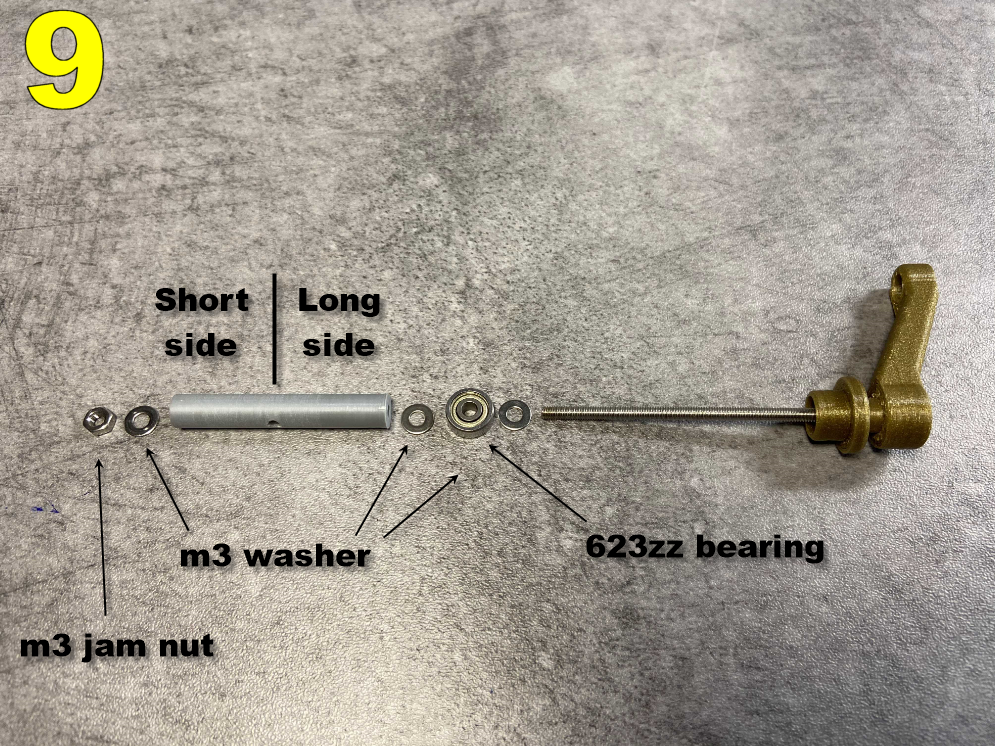

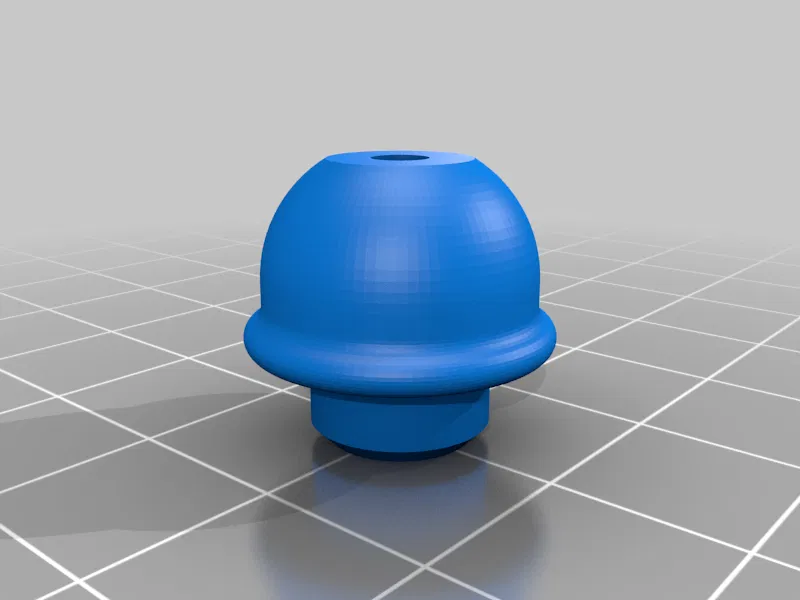

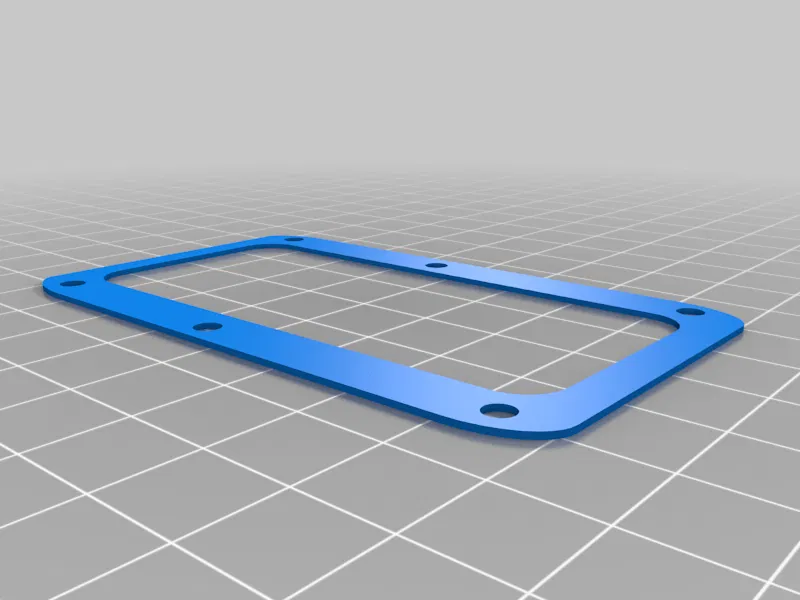

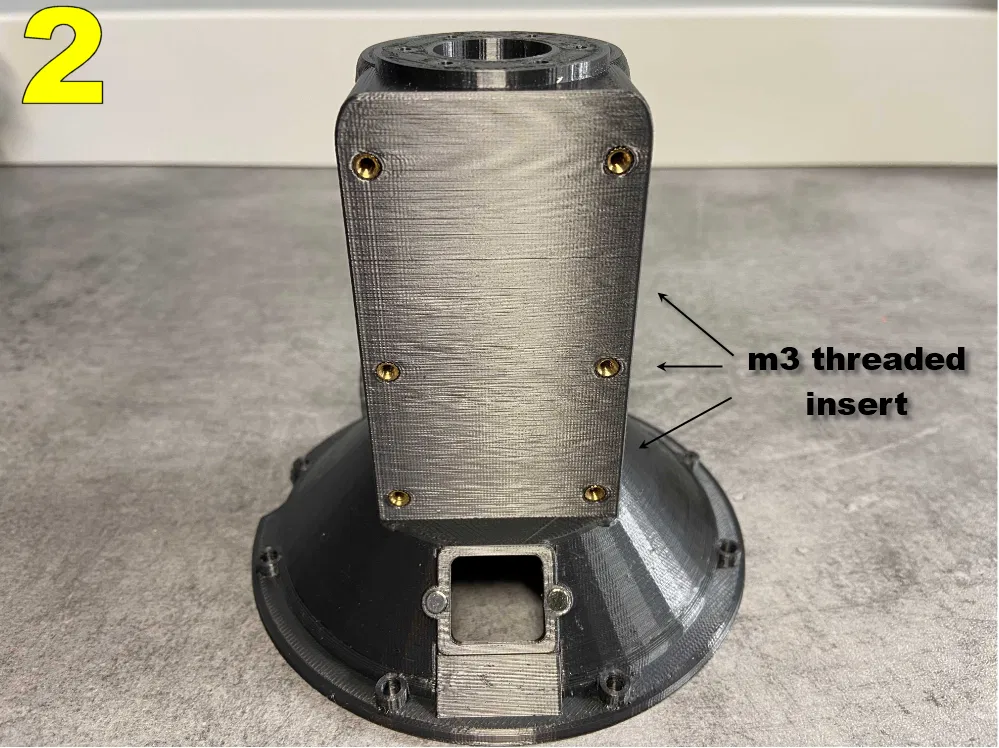

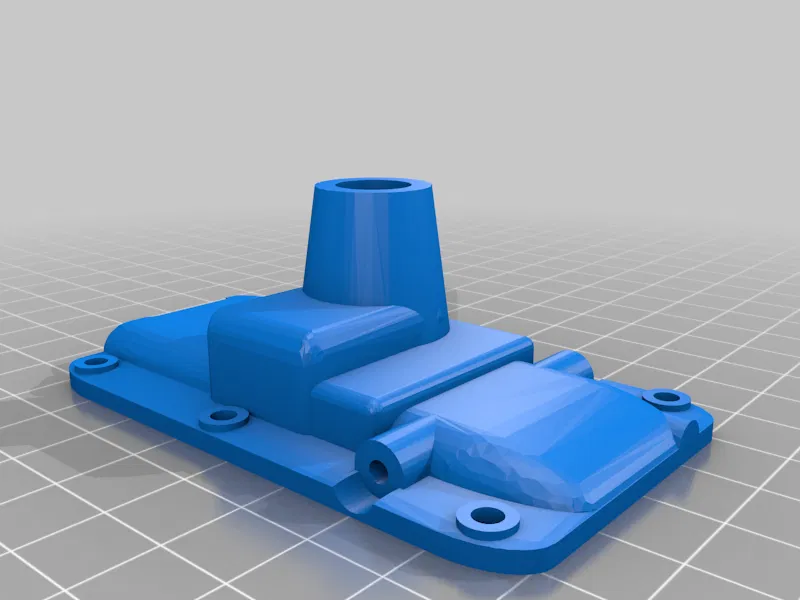

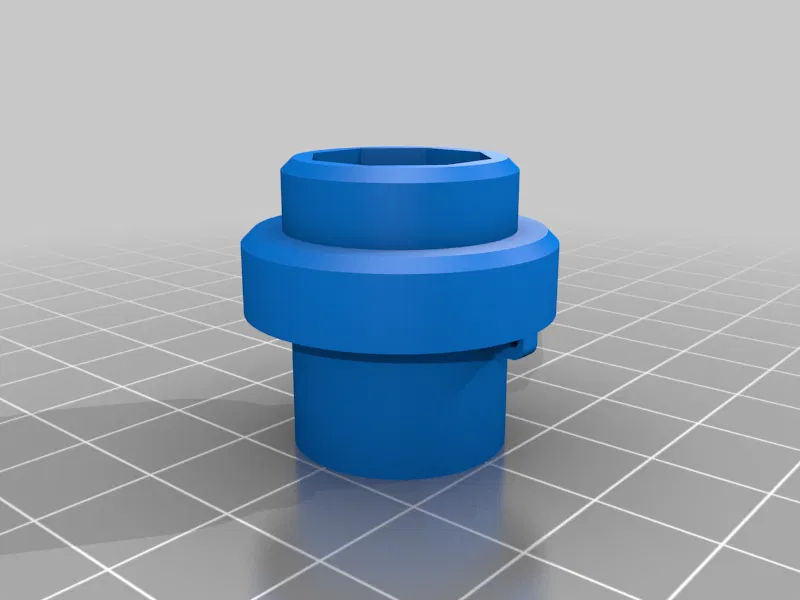

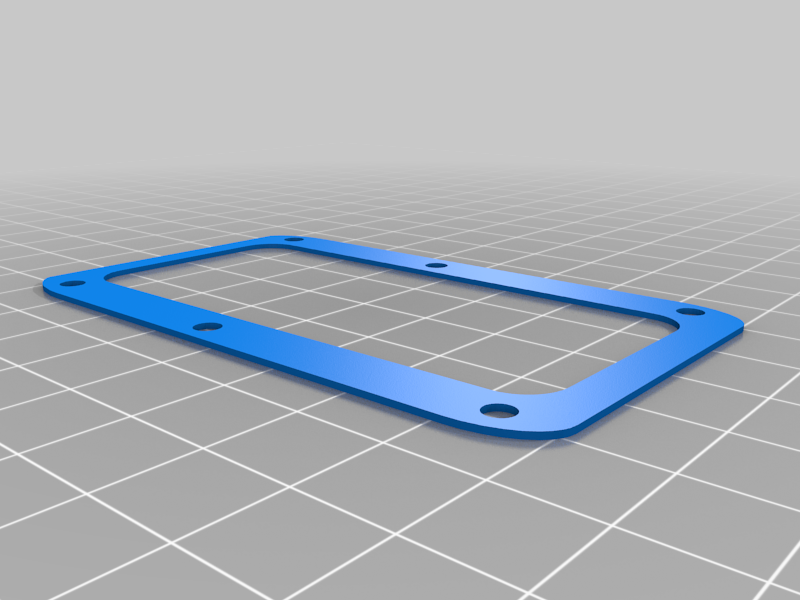

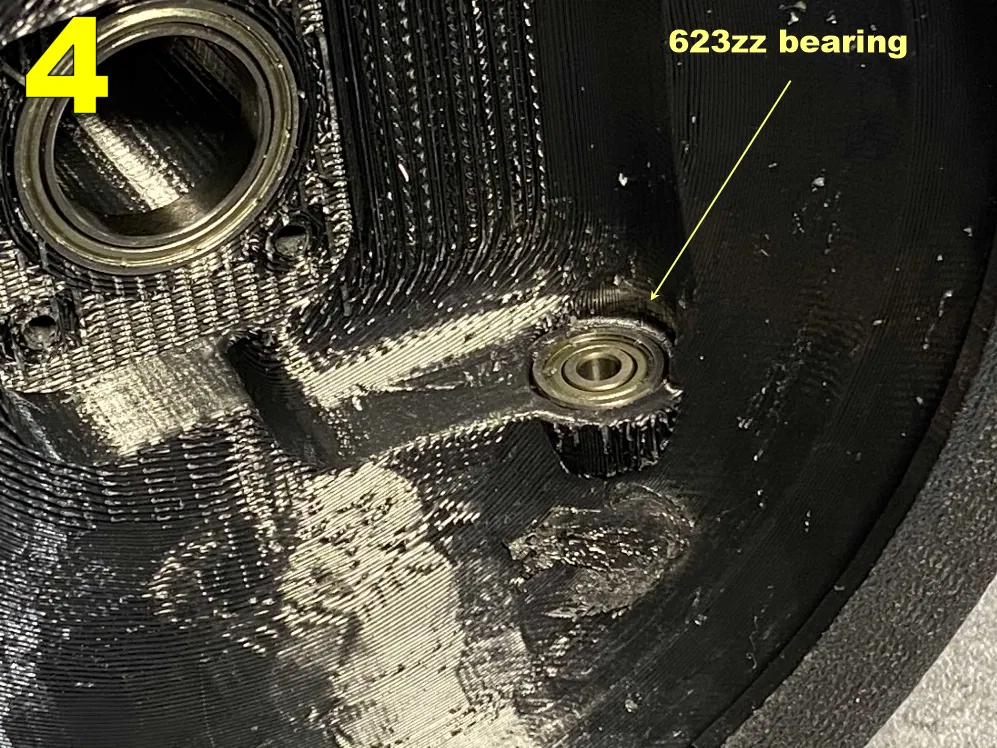

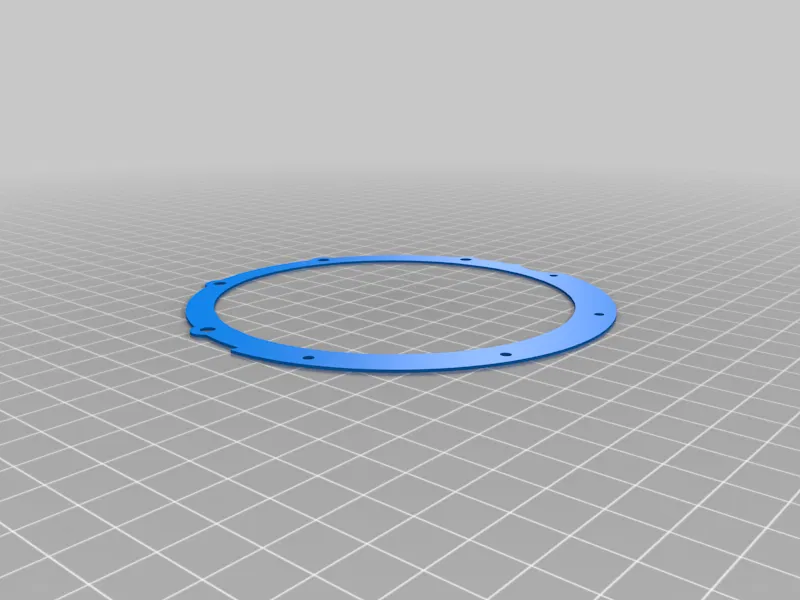

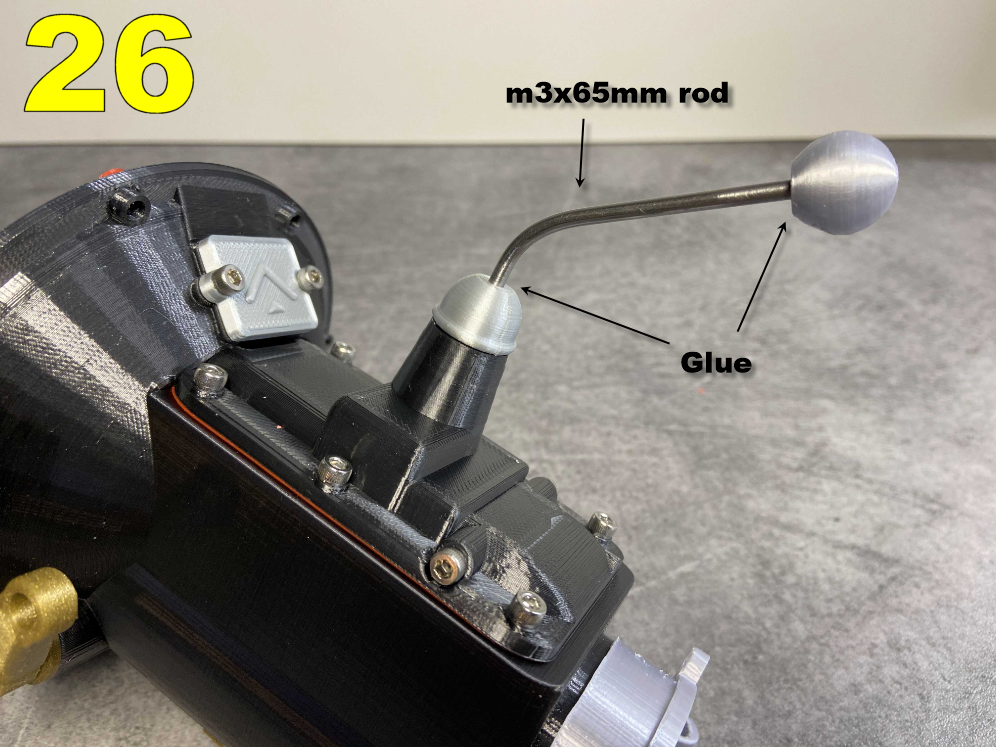

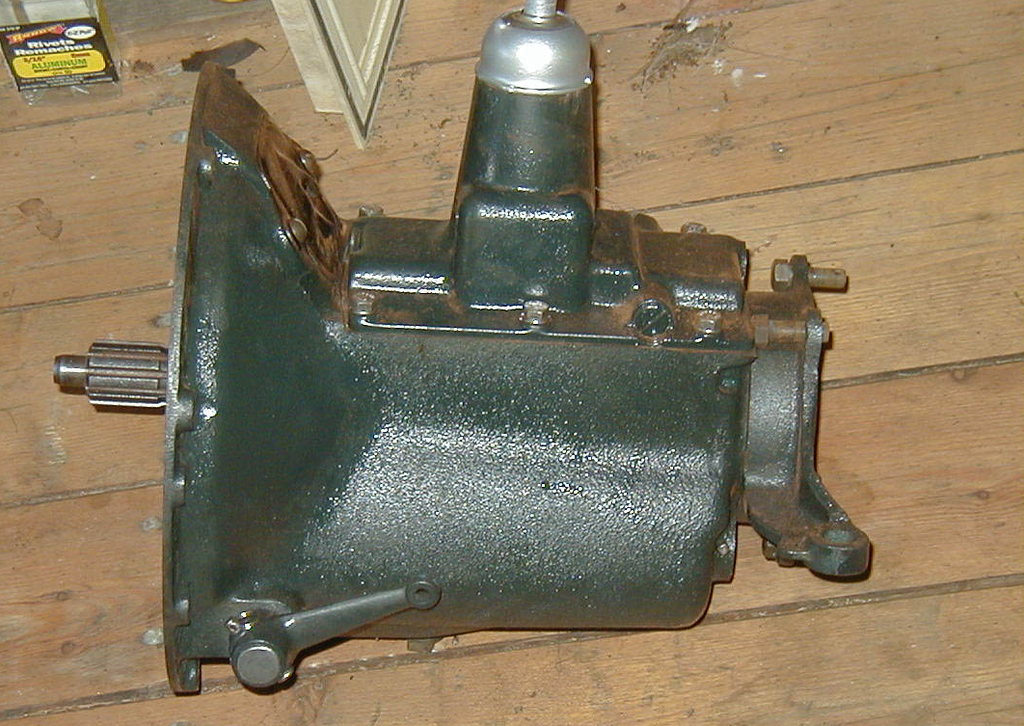

Đây là bộ phận mở rộng hộp số 3 cấp cho Ford FlatHead V8 (https://www.thingiverse.com/thing:2537602). Nó là một bản phối lại phức tạp của "1939 Ford Toploader Transmission by skipstitch" (https://www.thingiverse.com/thing:2940612). Nó gồm 19 chi tiết; trục nhả hoạt động và trục truyền động quay trên ổ bi. Cài đặt In ấn 1 x Thân Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:15% 1 x Gioăng Thân Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Nắp Hộp Số 1 : Layer:0.15mm Raft:không Brim:không Support:không Infill:20% 1 x Gioăng Nắp Hộp Số 1 : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Nắp Hộp Số 2 : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Ổ bi Trục Truyền Động Chính Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Tay Số Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Núm Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Cần Gạt Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Bánh Răng Truyền Động Chính Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:80% 1 x Bộ Xả Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Gioăng Bộ Xả Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Giá Đỡ Hộp Số Sau Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:20% 1 x Trục Ổ bi Nhả Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Lưỡi Gạt Trục Nhả 1 Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Lưỡi Gạt Trục Nhả 2 Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% 1 x Lưỡi Gạt Trục Nhả Trái Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Lưỡi Gạt Trục Nhả Phải Hộp Số : Layer:0.15mm Raft:không Brim:không Support:không Infill:100% 1 x Vít Hộp Số : Layer:0.15mm Raft:không Brim:không Support:có Infill:100% Phụ Kiện 4 x Nam châm đĩa 4mmx2mm 6 x Vòng ren m3 1 x Thanh ren m3x73mm 1 x Thanh m3x65mm 2 x Vít SHCS m3x1mm (cắt từ m3x3mm) 10 x Vít SHCS m3x5mm 16 x Vít SHCS m3x8mm 1 x Vít định vị m3x5mm 2 x Đai ốc khóa m3 3 x Vòng đệm m3 2 x Ổ bi 6702zz 2 x Ổ bi 623zz 1 x Lò xo bút chì Lắp Ráp Xem hình ảnh. ### Lắp Ráp Xem hình ảnh. ### Thêm tiện ích
