Đề xuất Kỹ thuật Tạo Gù Lắp Vít Me Ở 4 Góc Hộp

Nói chung, phần gù (boss) để lắp vít me (tapping screw) trên bề mặt trên cùng thường có hình dạng chìa ra ngoài (overhang). Theo cách truyền thống, để giảm bớt phần chìa ra này, người ta phải dùng vật liệu hỗ trợ (supports) hoặc tạo hình phần đáy của gù có dạng thuôn. Tuy nhiên, những cách này đều làm tăng thời gian in và công đoạn tạo mẫu phức tạp.

Trong nghiên cứu này, tụi mình đề xuất một phương pháp mới giúp giảm thiểu cả công sức tạo mẫu và thời gian in.

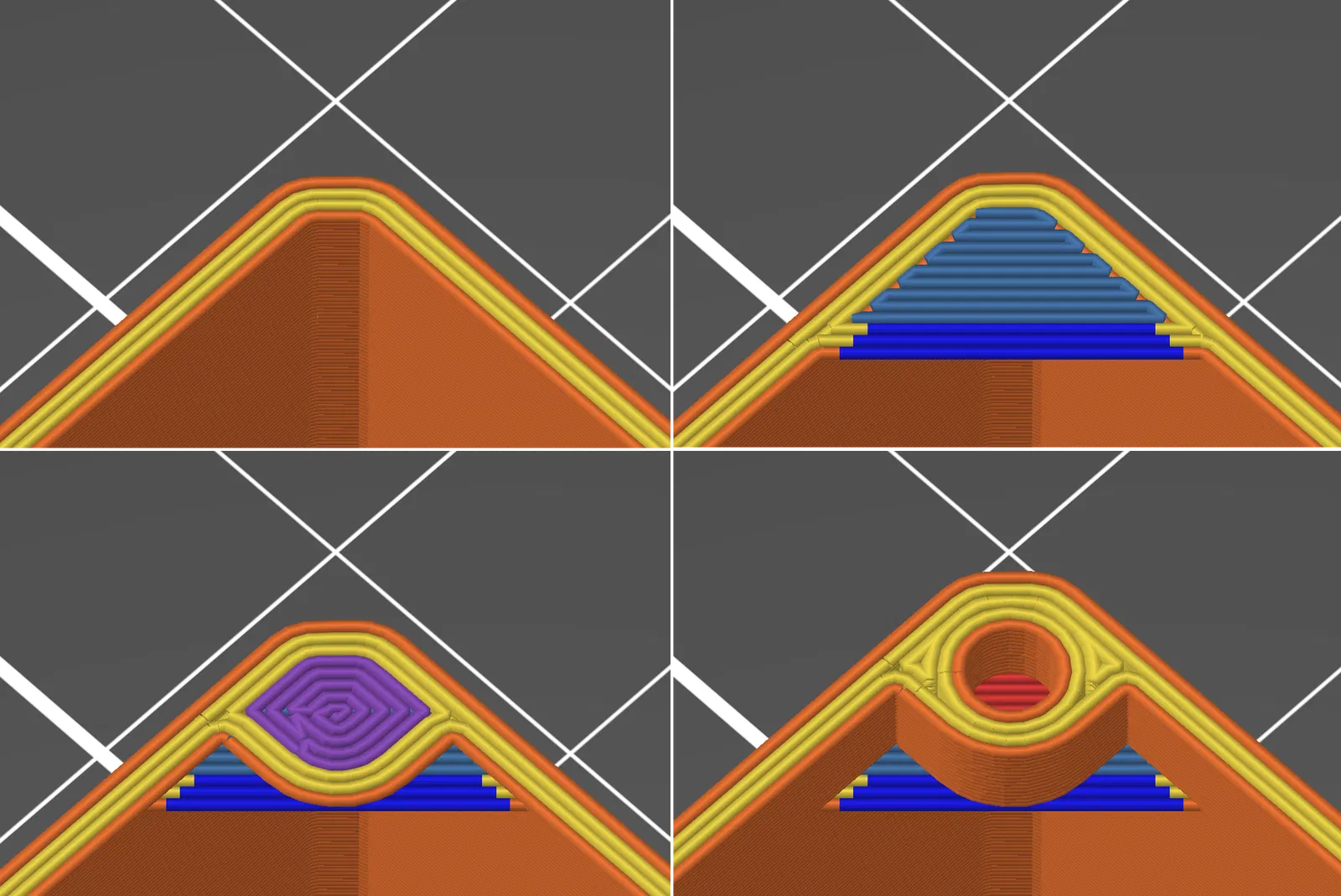

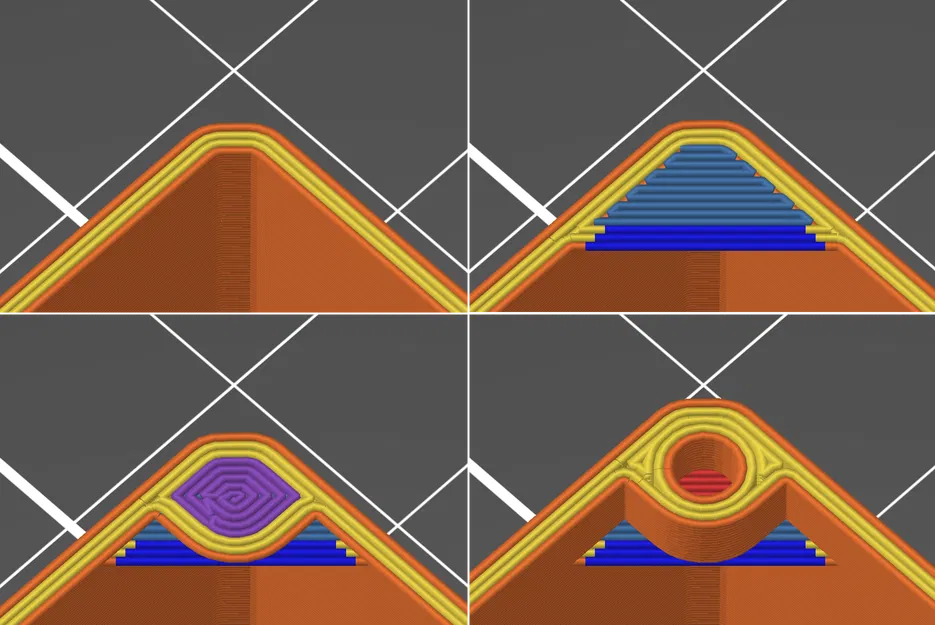

Cụ thể, tụi mình vẽ một hình tam giác ở mặt dưới của gù, giống như hình bên dưới nha. Hình tam giác này sẽ được in như một cầu nối các đường thẳng, bắt đầu và kết thúc tại các cạnh ngoài vuông góc tương ứng.

Hình tam giác được lắp đặt như vậy sẽ làm nền tảng để in phần gù. Vì hình tam giác chỉ in có một lớp nên nó giúp giảm đáng kể thời gian in so với các phương pháp khác. Hơn nữa, việc tạo mẫu cũng dễ hơn dạng thuôn.

Mẫu đính kèm này dùng để phân tích trên phần mềm slicer nha.

Lưu ý: Khi dùng vít me, việc chọn vật liệu dẻo như PETG hoặc ABS là rất quan trọng. Một số loại PLA có độ dẻo thấp có thể bị gãy khi dùng vít me. Tuy nhiên, theo kinh nghiệm của tui, PLA của Prusament thì không có vấn đề gì đâu.
